GrabCad冲浪吉祥物纪念摆件结构设计

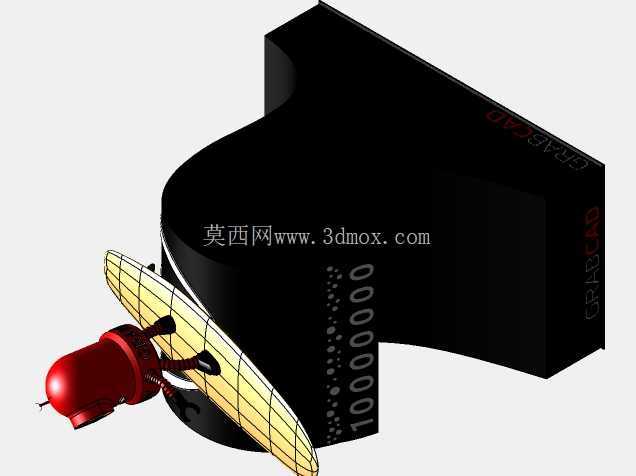

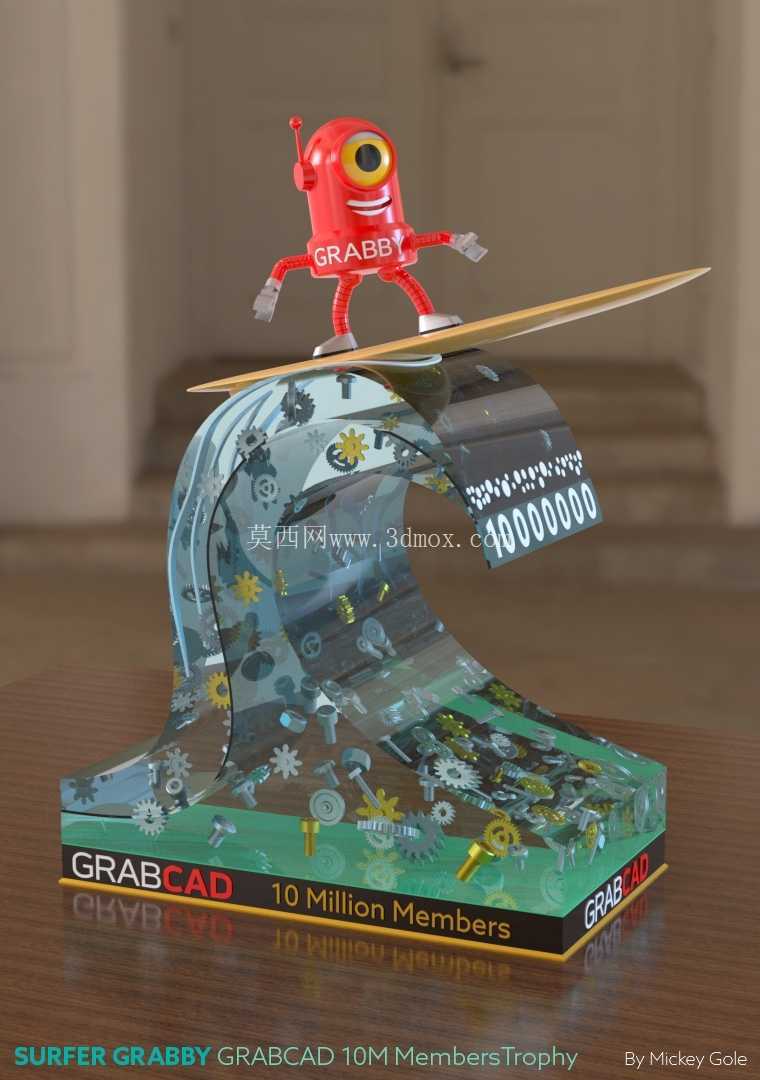

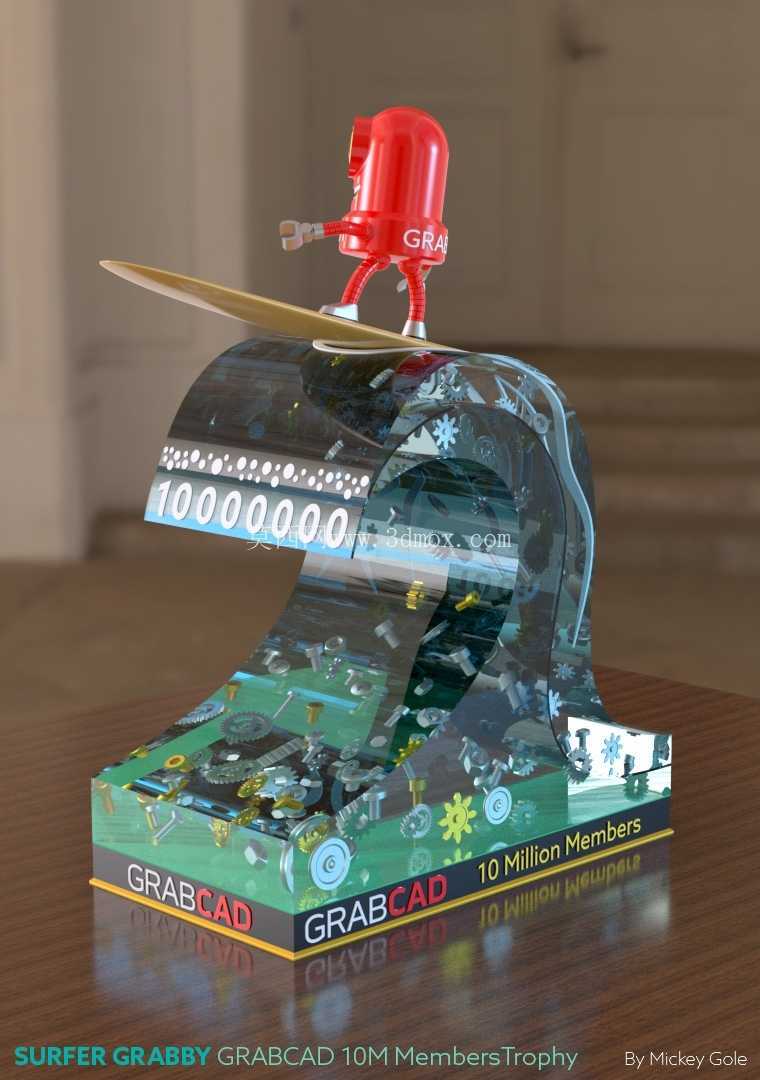

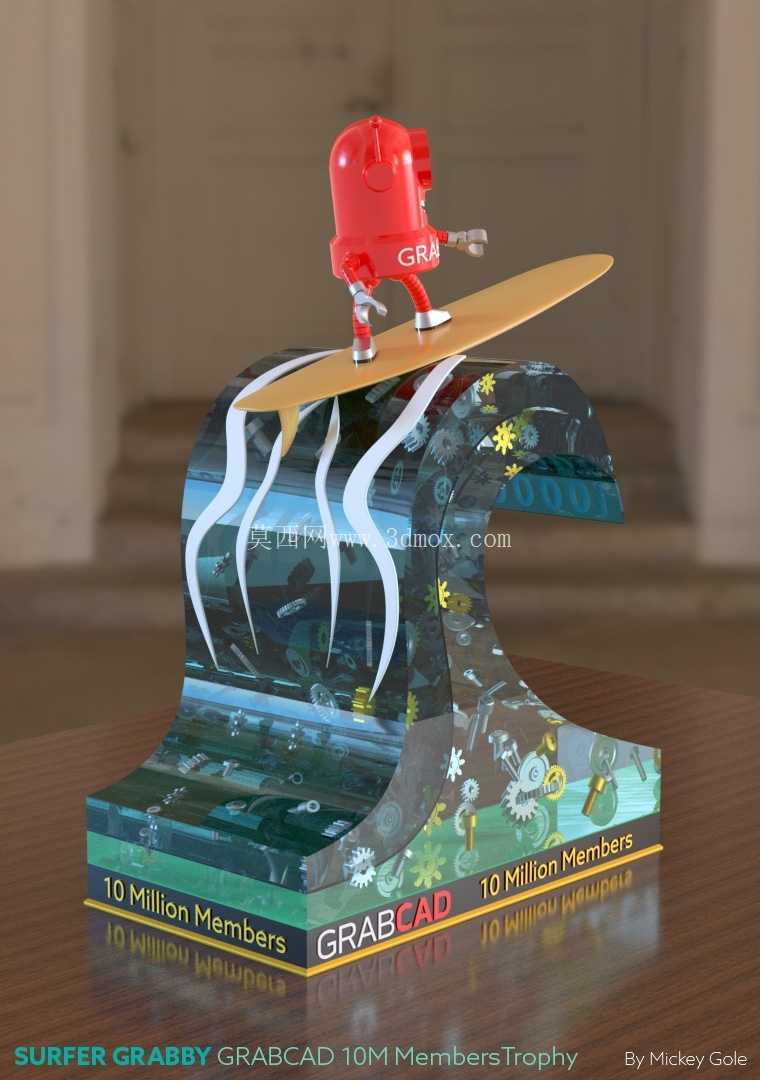

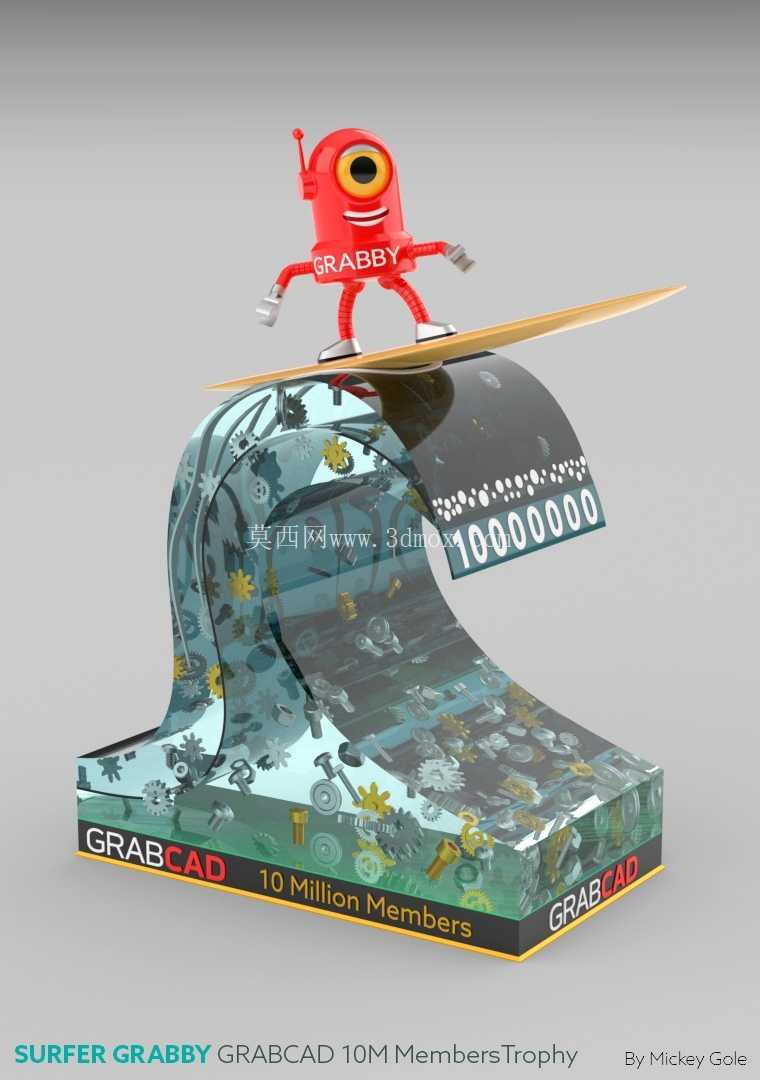

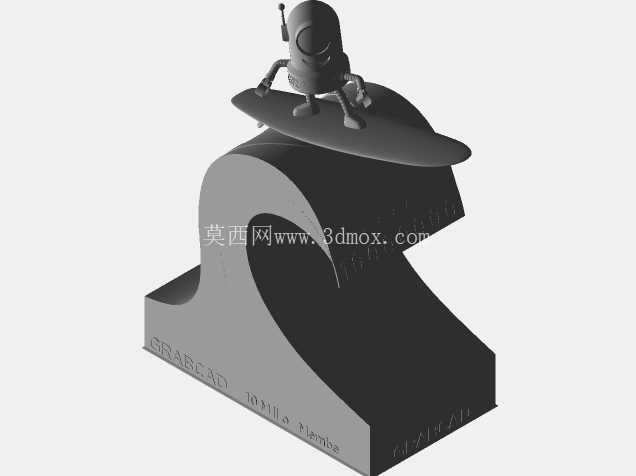

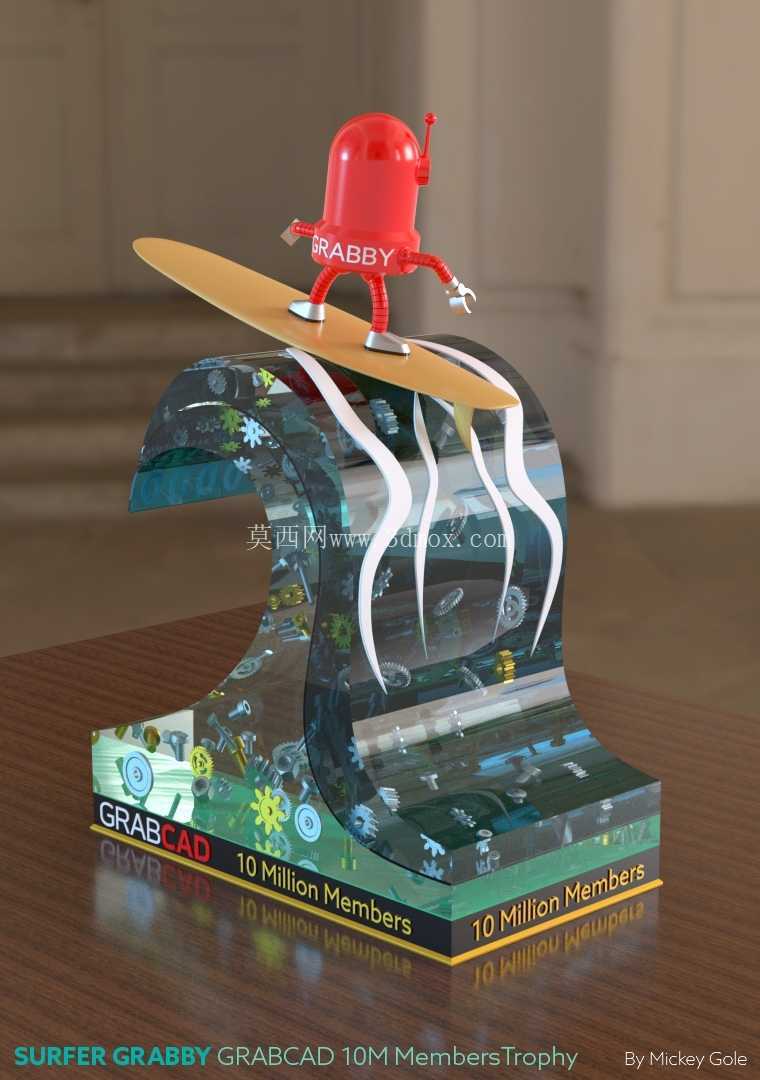

　　该设计为面向工程社区纪念场景打造的冲浪主题IP摆件，核心应用场景涵盖工业设计社区线下活动纪念陈列、机械设计工作室桌面装饰、工程类文创周边展示等场景，区别于常规工业功能件，其核心用途是承载工程社区用户社群的情感联结，同时可作为3D打印、精密铸造工艺的教学演示样件，用于展示曲面造型、多材质装配的设计落地效果。从功能特性来看，整个摆件分为三个核心结构单元：底部基座、中部透明波浪造型件、上部冲浪IP形象与冲浪板。

　　底部基座采用矩形承托结构，边缘做圆角过渡处理，表面预留标识印刷的平整区域，基座底部设置四个微小的防滑凸点，放置在木质、玻璃等光滑桌面时可避免滑移，基座的厚度控制在12mm左右，整体长宽尺寸控制在180mm*100mm的边界内，适配常规桌面陈列的尺寸要求，不会占用过多办公空间。中部波浪造型件是整个设计的结构核心，采用半透明材质模拟海浪的通透质感，曲面造型完全遵循流体力学中卷浪的自然形态，浪尖位置做1.5mm的薄化处理，还原浪峰的轻盈感，浪体与基座的连接位置设置2mm深度的嵌合槽，通过嵌合结构实现与基座的无胶装配，浪体内部预留分散的装饰元素嵌装位，可嵌入齿轮、螺栓、游标卡尺等微缩工程元素造型，呼应工程社区的属性，浪体的最高处距离基座表面75mm，浪峰向前延伸的长度为120mm，延伸端下方预留30mm的悬空空间，避免与基座边缘产生结构干涉。上部的冲浪IP形象采用卡通化单眼机器人造型，整体高度为60mm，肢体部分做活动关节预留设计，手臂与腿部可实现小角度的摆动调整，冲浪板采用薄型长板结构，长度为140mm，宽度为22mm，板身厚度3mm，板底与浪峰位置设置定位卡槽，可将冲浪板精准固定在浪尖位置，IP形象的脚部与冲浪板之间设置磁吸定位点，既可以保证摆放时的位置精度，也支持用户将IP形象取下单独把玩。

　　从设计思路来看，整个造型没有采用常规文创摆件的一体化打印方案，而是拆分了三个可独立装配的模块，一方面是为了适配不同工艺的生产需求：基座可采用金属铸造或者注塑工艺实现厚重质感，中部浪体可采用透明树脂3D打印或者亚克力热弯工艺实现通透效果，上部IP形象可采用彩色多材料打印实现丰富的色彩表现，模块化拆分后每个部件的脱模角度、打印支撑都可以单独优化，减少生产过程中的支撑浪费与后处理工作量；另一方面模块化结构也方便后续的迭代调整，比如更换不同的IP形象、调整浪体的装饰元素，不需要重新开模或者整体重制，降低衍生版本的开发成本。

　　在安装边界的考量上，所有部件的装配公差控制在±0.1mm范围内，嵌合槽的配合间隙设置为0.2mm，既可以保证徒手装配的顺畅度，也不会出现装配后松动晃荡的问题，整个摆件装配完成后的总高度为135mm，总长度为190mm，总宽度为105mm，重量控制在300g以内，单手即可拿取挪动，适合在办公桌、展示架等场景灵活摆放。结构细节上，浪体的曲面做了连续G2曲率过渡，没有尖锐的棱角，所有外露边缘都做了R0.5mm的圆角处理，避免日常拿取时划伤手部，IP形象的眼部位置做内凹结构，可嵌入滴胶材质模拟眼球的光泽感，手臂与腿部的连接位置采用球铰结构，球头直径为4mm，球窝深度为3.5mm，既可以保证活动角度，也不会出现部件轻易脱落的问题。基座的底部防滑凸点高度为0.8mm，采用软胶材质嵌装，相比一体成型的塑料凸点防滑效果提升40%以上，同时可以避免硬质凸点刮花桌面漆面。浪体内部的微缩工程元素采用悬浮式布局，元素之间保留2mm以上的间距，避免透明材质浇注或者打印时出现元素粘连的问题，所有微缩元素的边缘都做钝化处理，不会在透明浪体内部产生明显的应力集中点，提升长期摆放的结构稳定性。
