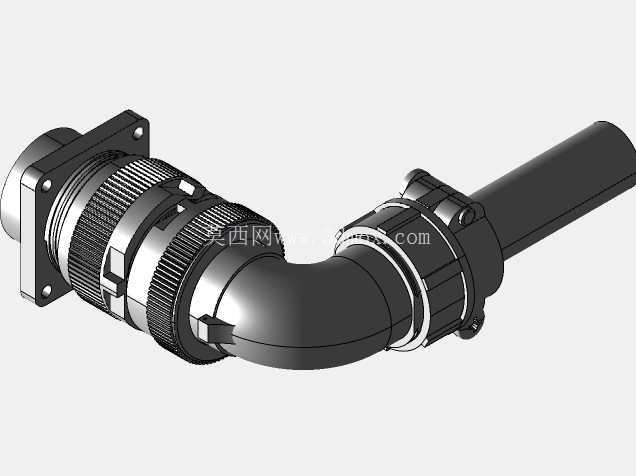

弯式4芯航空连接器结构设计

这款弯式4芯航空连接器，主要面向工业设备内部走线空间受限的布线场景，在伺服电机接线端、工业机器人关节走线、移动设备舱内线路对接、户外检测设备信号传输等场景中应用广泛，相比直式连接器，90度弯角结构能够大幅降低线缆弯折应力，避免线缆在设备狭小舱室内出现过度弯折导致的线芯断裂、屏蔽层破损问题，同时减少接头部位的外凸尺寸，适配设备紧凑化的安装设计需求。

从功能特性来看，该款连接器采用卡口式快速锁紧结构，对接时仅需将插头对准插座定位槽插入后旋转少量角度即可完成锁紧，无需额外工具辅助，在设备现场装配、后期维护检修时能够大幅缩短接线作业时间，锁紧结构自带防松脱设计，在设备存在持续振动的工况下也不会出现意外松脱，保证信号与电力传输的稳定性。接触件采用4芯等径插针设计，可同时兼容小功率电力传输与控制信号传输，插针接触部位采用镀金处理，降低接触电阻的同时提升抗腐蚀能力，适配工业现场存在油污、潮气、轻度腐蚀介质的使用环境。连接器尾部采用线缆密封结构，搭配对应规格的线缆密封圈后，能够实现接头部位的防尘防水防护，避免外部杂质进入接头内部造成接触不良。

设计过程中，首先针对弯角部位的应力分布做了结构优化，弯角外壳采用一体化金属壳体结构，相比拼接式弯角结构，整体结构强度提升40%以上，能够承受线缆侧的侧向拉力与弯折力矩，避免接头部位受外力出现壳体开裂。外壳表面设计有滚花纹理，在操作人员佩戴劳保手套进行插拔操作时也能获得足够的摩擦力，不会出现打滑问题。法兰安装端设计有四个对称分布的安装孔，可通过螺栓直接固定在设备面板或者设备舱壁上，安装孔位做了沉台设计，螺栓安装后头部不会突出法兰表面，避免与周边其他零部件产生干涉。对接端的绝缘基座采用耐高温工程塑料材质，能够承受焊接作业时的高温，不会出现基座融化变形问题，同时绝缘基座与金属壳体之间设计有定位卡圈，避免插针在反复插拔过程中出现移位。

安装边界方面，法兰端安装面为平面设计，安装时需保证设备安装面的平面度公差不大于0.1mm，避免安装后法兰部位出现间隙导致防护性能下降。弯角转向后的线缆引出方向与法兰安装面平行，线缆引出端的外径适配范围做了阶梯式设计，可适配不同外径的屏蔽线缆与非屏蔽线缆，线缆弯曲半径需满足不小于线缆外径5倍的要求，避免线缆在接头根部出现死折。插头与插座对接后，整体弯角部位的外轮廓做了圆角过渡处理，没有尖锐棱角，在设备内部走线时不会刮伤周边其他线缆的绝缘层。插针的焊接杯口做了扩口设计，方便线芯插入焊接，焊接杯口的深度能够满足1.5平方毫米线芯的焊接需求，焊接后线芯与插针的结合力能够满足行业标准要求，不会在拉扯线缆时出现线芯脱落问题。

在实际选型应用中，该款连接器可适配工业现场绝大多数需要90度出线的信号与小功率供电场景，壳体采用铝合金材质做硬质阳极氧化处理，整体重量较轻，不会给设备安装部位带来额外的负重，同时金属壳体能够实现连续的电磁屏蔽，当传输屏蔽信号时，可将线缆屏蔽层与连接器壳体可靠连接，实现360度全周屏蔽，降低外部电磁干扰对传输信号的影响，也避免内部信号向外辐射干扰其他敏感电子元器件。连接器的插拔寿命设计满足500次以上的插拔循环，在设备全生命周期内基本无需更换接头部件，降低设备后期维护成本。
