翻盖式防风煤油打火机整机结构建模

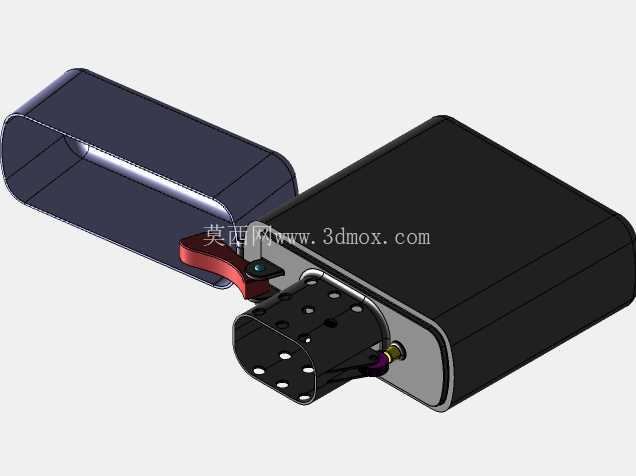

这款翻盖式防风煤油打火机的三维建模，完全围绕实际量产的五金烟具装配逻辑搭建，所有结构特征都匹配真实产品的使用与装配需求。从日常使用场景来看，这类产品属于随身携带的点火器具，需要兼顾便携性、操作手感、防风性能与长期使用的结构可靠性，建模过程中每一处特征都对应实际使用中的受力与动作需求。

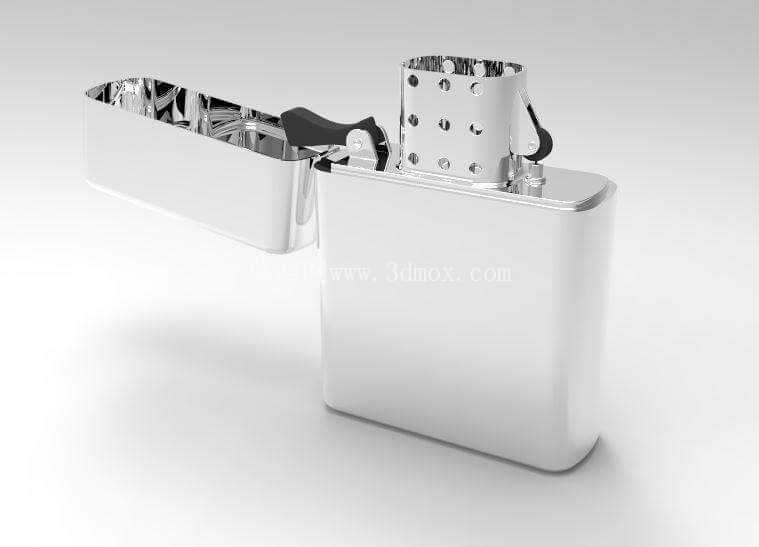

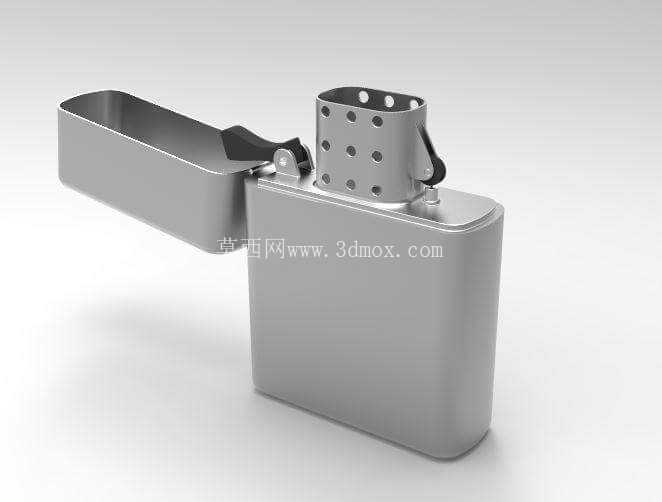

整机采用经典的矩形圆角壳体设计，外壳主体采用薄金属板材弯折成型的结构逻辑，建模时严格控制壳体壁厚在0.4-0.6mm区间，匹配常规铜质、不锈钢质打火机外壳的冲压加工壁厚要求，整机闭合状态下的外形尺寸控制在长55mm、宽35mm、厚12mm的常规便携尺寸范围内，边角全部做R2-R3的圆角过渡，既避免锐边划伤使用者，也能减少随身携带时与衣物、口袋的剐蹭，同时提升金属壳体的抗形变能力，避免日常揣带过程中挤压造成外壳变形卡滞。

上盖与下壳的铰接结构是建模的核心细节之一，采用隐藏式销轴铰接设计，铰接轴的直径设定为2mm，轴孔与销轴之间预留0.05mm的转动间隙，既保证上盖翻转时无卡顿，也不会因间隙过大出现上盖晃动松垮的问题。上盖内侧设置有与内胆配合的密封挡边，闭合状态下挡边与内胆上沿的贴合间隙控制在0.1mm以内，能够减少内部煤油的挥发速度，延长单次加注煤油后的使用周期。上盖开启角度限位设置为165度，这个角度既能够保证点火时上盖不会遮挡火焰区域，也能避免开启角度过大造成铰接部位应力集中，长期翻转出现铰接松动的问题，同时匹配常规打火机开盖时的清脆反馈手感，铰接部位对应的弹片结构建模时做了应力释放的圆角处理，避免弹片反复弯折出现断裂。

内胆部分的建模完全匹配真实防风打火机的功能结构，内胆侧壁设置有均匀排布的进风孔，进风孔直径1.2mm，采用三排交错排布的方式，既能够保证燃烧时的空气补给，也能通过孔位的气流导向形成防风的紊流结构，在户外3-4级风力环境下也能维持火焰稳定不熄灭。火石管与打火轮的配合结构做了精准的尺寸匹配，打火轮的齿形采用斜向三角齿结构，齿高0.3mm，齿距0.5mm，保证与火石摩擦时能够产生足够的火花，火石管内部预留了弹簧安装空间，弹簧的压缩行程设定为5mm，能够保证火石在整个磨损周期内都能与打火轮保持稳定接触，不会出现火石消耗后接触不良打不着火的问题。内胆底部设置有棉芯孔与加油密封螺孔，棉芯孔直径3mm，与棉芯的过盈量控制在0.2mm，避免煤油从棉芯位置过度渗漏，加油螺孔采用M5的细牙螺纹，密封面做平面度处理，拧紧后不会出现煤油渗漏的问题。

建模过程中所有的装配间隙都经过实际装配逻辑校验，内胆与外壳之间的单边间隙控制在0.15mm，既能够保证内胆可以顺畅插入外壳完成装配，也不会因为间隙过大出现内胆晃动、使用时产生异响的问题。拨片与打火轮的联动结构做了运动仿真校验，按压拨片时的转动行程与打火轮的转动角度完全匹配，能够保证按压动作顺畅带动打火轮转动摩擦火石，不会出现卡滞、打滑的问题。所有外露的金属边缘都做了0.1mm的倒角处理，去除加工后的锐边，提升使用时的触感，也避免电镀、喷涂等表面处理工序中出现锐边挂漆、镀层不均的问题。

从生产制造的角度来看，这套模型的所有特征都适配常规五金冲压、铆接的加工工艺，没有无法脱模、无法加工的异形结构，外壳的弯折半径匹配板材冲压的最小弯折半径要求，不会出现弯折处开裂的问题，铰接部位的铆接结构预留了铆接余量，能够满足量产时的装配工艺要求。对于结构设计从业者来说，这套模型可以作为小型翻盖五金器具铰接结构设计的参考案例，也可以作为五金烟具产品迭代设计的基础模型，通过调整外壳纹理、表面装饰特征就能快速衍生出不同外观风格的同结构产品。
