OpenBuilds系列V型槽挤压铝型材截面设计

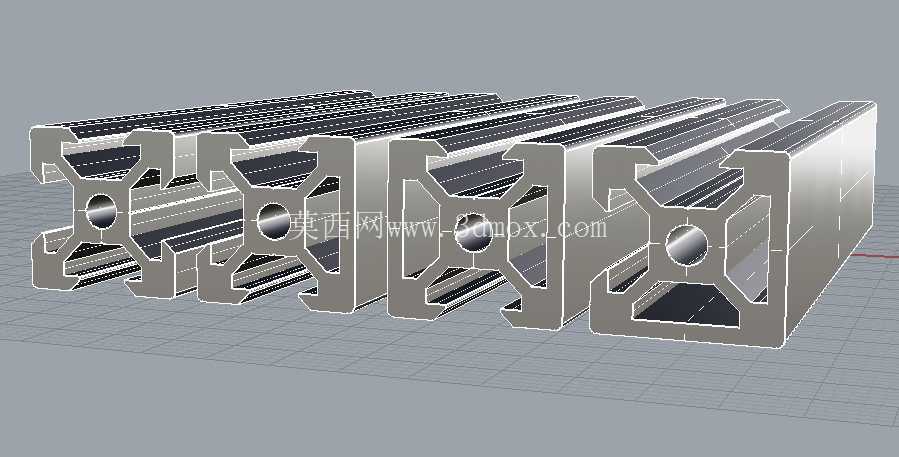

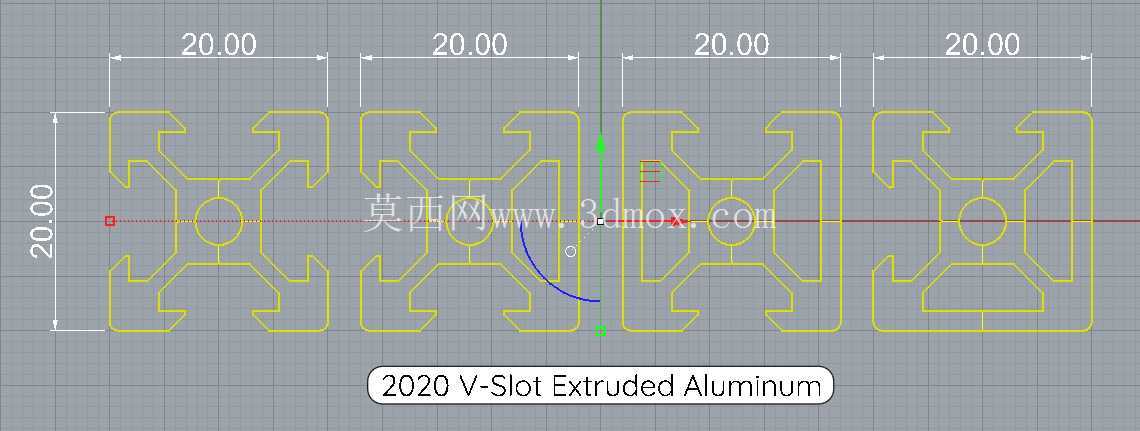

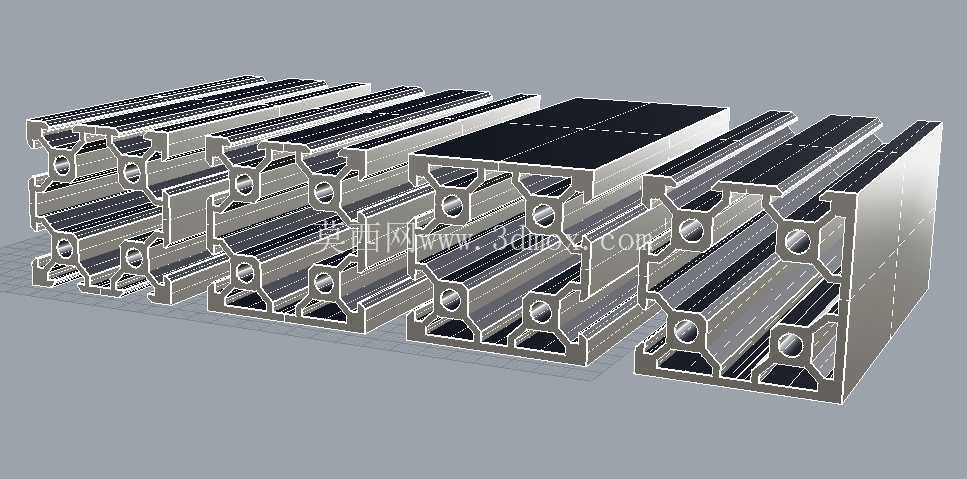

　　在非标自动化设备搭建、桌面级3D打印机框架组装、小型CNC雕刻机本体构建以及模块化教学实验平台的快速搭建场景中，V型槽铝型材一直是兼顾搭建效率与结构刚性的核心基础构件，本次涉及的三款V型槽挤压铝型材截面，覆盖了从小型轻量化机构到中型承载框架的全场景选型需求。从实际工程选型的角度来看，2020规格的V型槽型材截面外轮廓为20mm×20mm，单米重量较轻，槽位布局紧凑，主要用于负载较小的运动机构导向、小型设备的外围护框架、传感器安装支架等场景，其截面的V型槽精度直接决定了配套V型滚轮的运行顺滑度，设计时槽口的角度公差、槽面的平面度都需要严格匹配滚轮的接触弧面，避免运行过程中出现卡顿、偏磨甚至卡滞的问题。

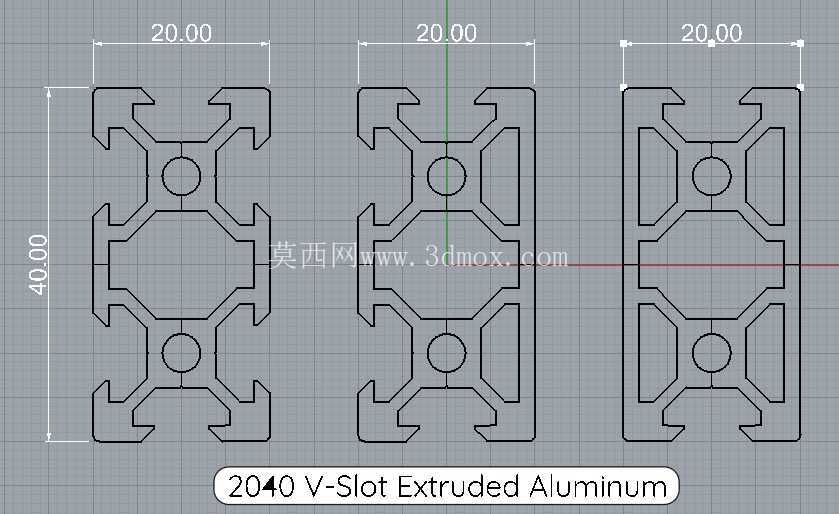

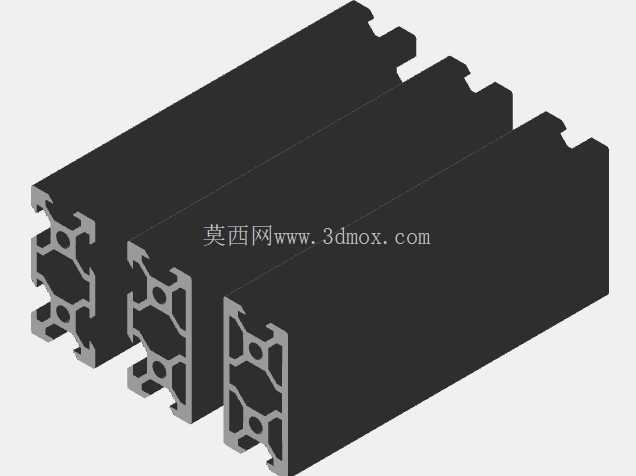

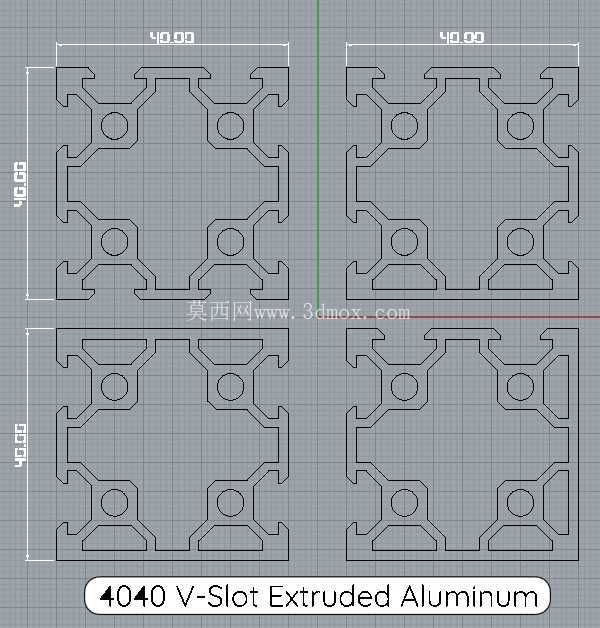

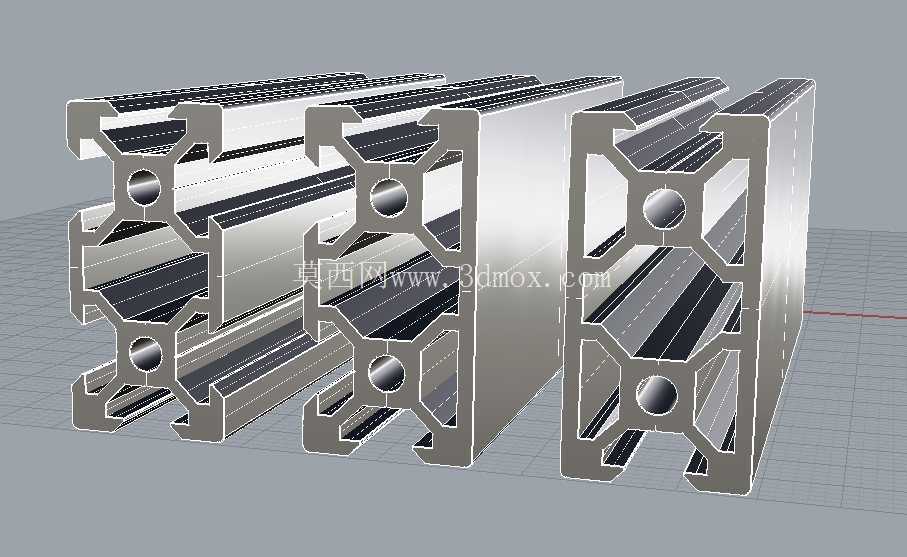

　　2040规格的型材截面为20mm×40mm，相比2020规格在单方向上的截面惯性矩有明显提升，既可以作为小型设备的主承重梁使用，也可以利用其单侧双槽位的布局，同时实现导轨安装与附件走线的功能，很多桌面级3D打印机的X轴横梁、Z轴立柱都会选用这个规格的型材，在控制整机重量的同时保证运动过程中的结构刚性，减少高速运动时的横梁震颤，提升打印或加工的精度。4040规格的V型槽型材截面为40mm×40mm，截面惯性矩更大，承载能力更强，主要用于中型设备的底座框架、大行程运动机构的支撑立柱，比如中型CNC雕刻机的床身、自动化生产线的工位框架，都可以通过该规格型材的拼接快速搭建，不需要额外做焊接或者大型机加工，大幅缩短设备的开发周期。

　　从截面设计的细节来看，三款型材的V型槽位置都做了统一的兼容性设计，槽口尺寸完全匹配标准T型螺母的安装尺寸，不管是在哪个面安装脚轮、连接板、电机座、导轨等附件，都可以直接将T型螺母滑入槽内，通过螺栓锁紧即可完成固定，不需要在型材上额外打孔攻丝，调整安装位置时只需要松开螺栓就可以滑动调整，对于原型迭代阶段的设备开发来说，这种设计可以大幅降低修改成本，不需要因为安装位置的微调就重新加工结构件。型材中间的空腔设计一方面是为了降低型材的整体重量，减少材料用量降低成本，另一方面也可以作为走线通道，将设备的电源线、信号线从空腔内部穿过，避免线路外露带来的安全隐患，也让整体设备的外观更加整洁。在安装边界上，三款型材的端面连接孔位都符合通用铝型材的连接标准，可以使用标准的角码、内置连接件、弹性扣件等配件实现90度连接、45度斜接、平行拼接等多种连接方式，不需要定制特殊的连接配件，降低了后期维护的配件成本。很多工程师在做模块化设备设计的时候，会优先选用这类标准化的V型槽铝型材，一方面是因为挤压成型的型材截面一致性好，批量采购时尺寸偏差极小，不需要对每根型材做二次加工就可以直接组装，另一方面V型槽本身就可以作为运动导轨使用，配合对应的V型滚轮就可以实现直线运动，不需要额外安装线性导轨，在对运动精度要求不是极高的场景下，可以大幅降低设备的硬件成本。

　　比如在做一些物料输送的小型接驳台、教学用的实验机械手平台时，直接利用型材的V型槽作为运动导向，既可以满足使用需求，又能压缩整体的制造成本，后期如果需要升级精度，也可以直接在型材的槽位上加装高精度线性导轨，不需要重新更换框架型材，拓展性极强。在做型材的三维建模时，截面的轮廓尺寸必须严格匹配挤压生产的公差要求，槽口的倒角、内腔的加强筋厚度都需要符合挤压工艺的成型要求，避免出现壁厚不均导致的挤压变形、槽口尺寸超差导致的配件无法安装等问题，三款型材的截面都做了等壁厚优化，在保证结构强度的前提下，让挤压生产时的材料流动更加均匀，减少型材成型后的弯曲、扭转变形，降低后期校直的工作量。对于结构设计从业者来说，这类标准化的铝型材截面模型可以直接导入到装配体中使用，不需要自己从头绘制截面草图，在做方案设计的时候可以快速调用，调整长度尺寸就可以完成框架的整体布局，大幅提升方案设计的效率，而且模型的槽位尺寸、安装边界都和实际量产的型材完全一致，不会出现设计完成后实际配件无法装配的问题。
