20×20与40×20规格工业铝挤压型材

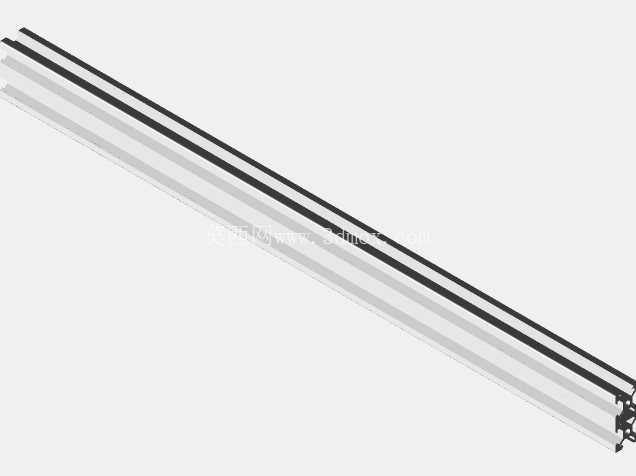

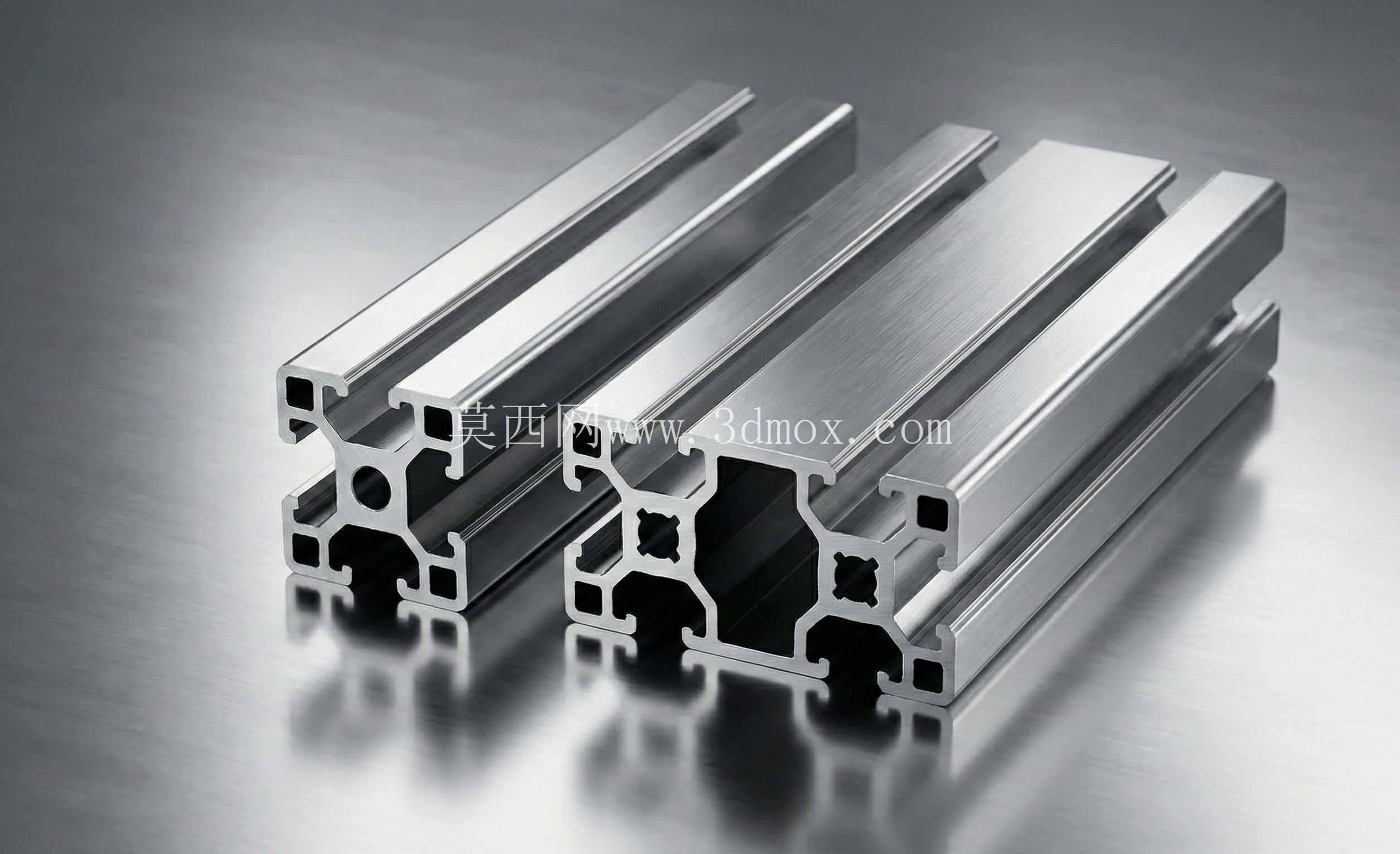

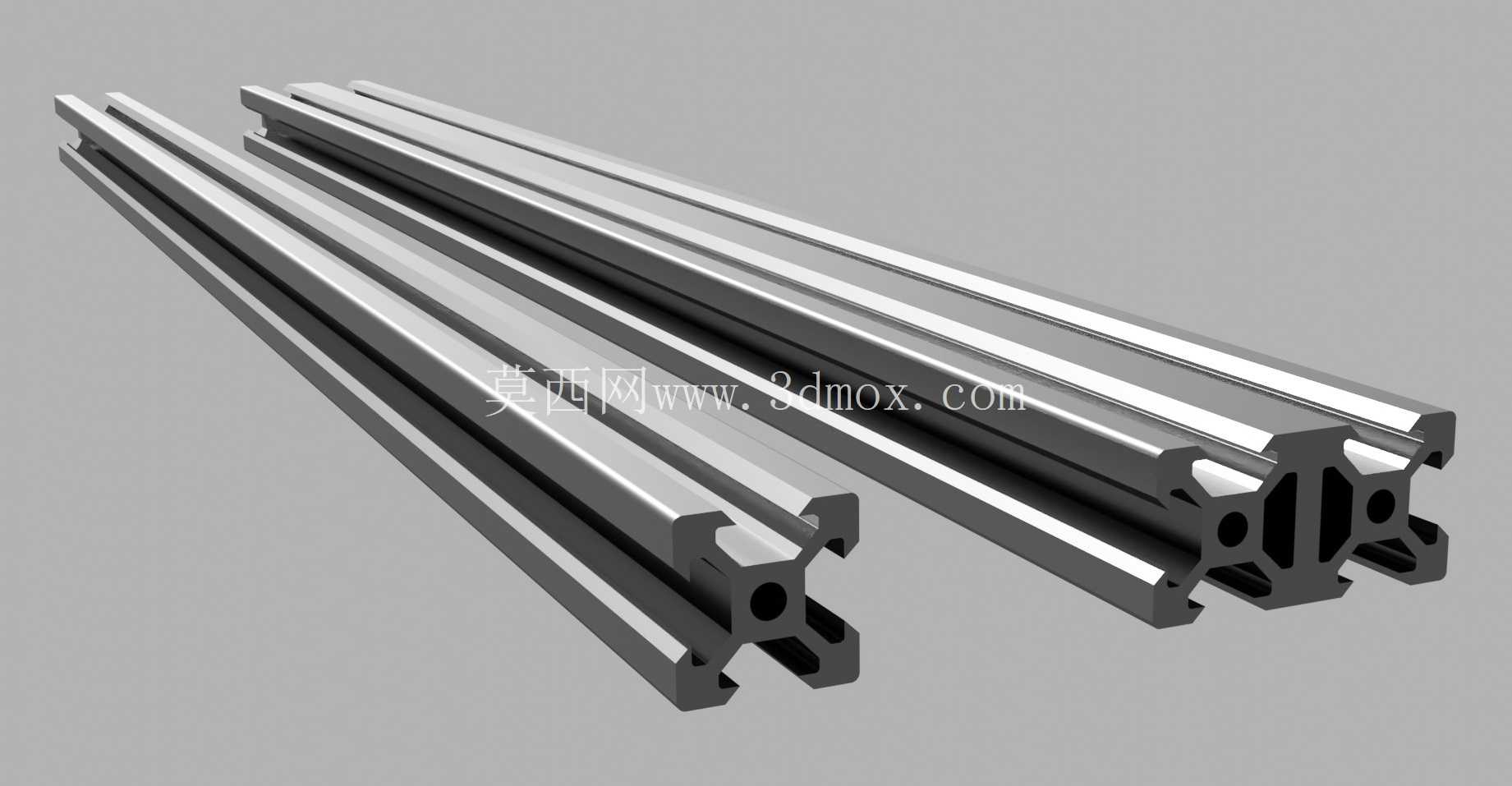

在非标自动化设备搭建、桌面级3D打印机机架组装、小型检测工位工装制作的场景里，20系列与40系列的欧标铝型材一直是结构选型里的高频选项，这次梳理的两款截面型材，刚好覆盖了轻载到中载的框架搭建需求。先从截面设计逻辑说起，20×20规格的型材属于轻载系列，槽口采用标准欧标T型槽设计，槽宽适配常规M5T型螺母，单根型材的截面惯性矩刚好匹配桌面级小型设备的受力需求，比如3D打印机的X轴横梁、Y轴导轨安装基座，用这款型材的时候不需要额外做加强筋设计，自身的截面抗弯模量就能满足打印过程中运动部件的动态刚度要求，不会因为喷头高速移动产生的惯性力导致横梁震颤，直接影响打印层厚的一致性。而40×20规格的型材属于加宽的轻中载过渡款，截面的两个长边方向做了加厚的腔体设计，垂直于20mm边的方向抗弯能力比同规格2020型材提升近60%，通常用在设备的底部支撑框架、需要单侧挂载负载的立柱位置，比如小型输送线的侧边导轨安装梁，或者桌面工装台的横向承托梁，安装的时候可以直接在T型槽内嵌入方形螺母，不需要对型材做钻孔攻丝处理，调整安装位置的时候只需要松开螺母就能滑动调整，比传统方管焊接的框架调整效率高很多。

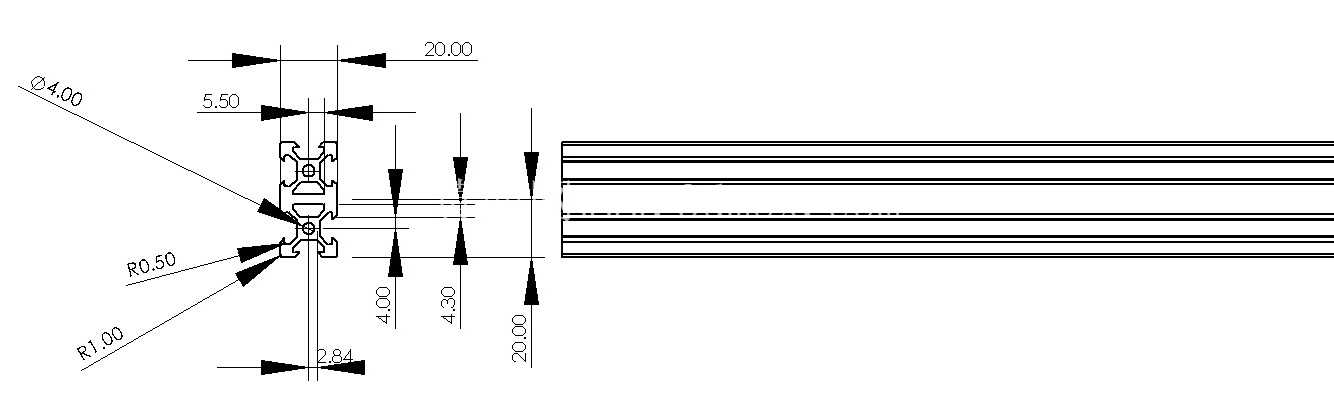

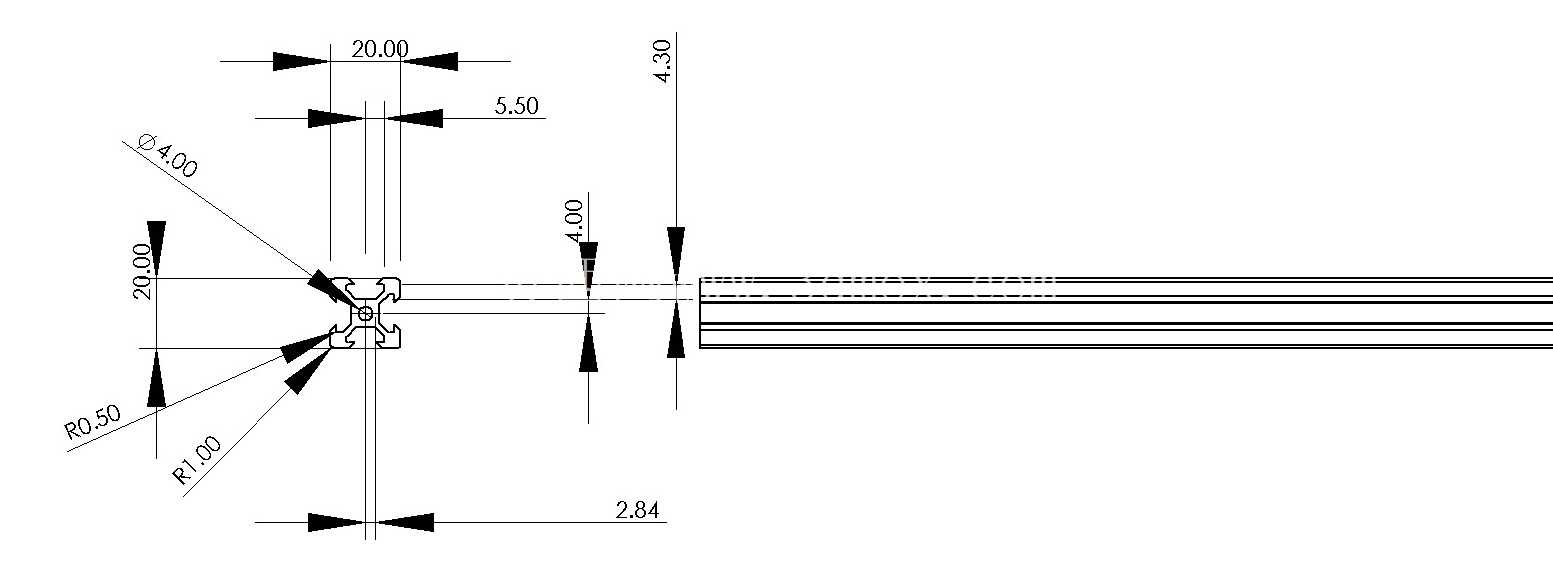

从安装边界来看，两款型材的端面都采用标准的端面对接设计，2020型材的端孔中心距为15mm，适配标准的20系列角码、角槽连接件，拼接直角框架的时候不需要做额外的切角处理，直接用内置角槽连接件就能实现90度对接，拼接后的框架平面度可以控制在0.2mm每米范围内，满足大部分普通设备的安装精度要求。4020型材的端孔则是沿40mm长边方向对称布置两组连接孔，既可以和同规格4020型材对接，也能通过专用的异径连接件和2020型材组合搭建，实现框架不同位置的受力匹配——比如设备底部用4020做承托框架保证整体稳定性，上部的运动机构安装位用2020型材减轻整体重量，降低运动负载的惯量。

实际应用中，这两款型材的表面处理都是常规的银白阳极氧化，氧化膜厚度在8-12μm之间，日常车间环境下使用不会出现氧化锈蚀的问题，表面的粗糙度控制在Ra1.6以内，安装直线导轨的时候可以直接以型材表面作为安装基准面，不需要额外做铣面加工，只要在安装前用酒精擦拭掉表面的少量氧化残留即可，能大幅缩短设备的加工装配周期。很多做桌面级3D打印机DIY的从业者会优先选这两款型材搭配使用，底部框架用4020搭建保证整机放置的稳定性，Z轴立柱用2020型材垂直安装，X轴横梁同样用2020型材，整体重量控制在5kg以内，方便搬运调整，同时框架的固有频率能避开步进电机的运转共振区间，减少打印过程中的振纹问题。另外在小型电子厂的工装夹具制作场景里，这两款型材也常用来搭建检测工位的支架，用来安装光电传感器、小型气缸、操作按钮盒，因为T型槽的设计可以随时调整传感器的安装位置，适配不同尺寸的待检测工件，不需要重新焊接支架，换产调整的时间能缩短70%以上。

从设计细节上看，两款型材的腔体内部都设计了标准的螺母槽，可以在型材任意位置装入弹片螺母，用来安装内部的走线槽、拖链固定座，设备的电气线路可以全部隐藏在型材槽口内，用盖板封住槽口之后整体外观整洁，也能避免车间内的切削碎屑、灰尘落到线路上造成线路老化加速。型材的边角都做了R0.5的圆角处理，装配过程中不会划伤操作人员的手部，也不会刮破设备的外接线缆绝缘层。需要注意的是，在搭建长度超过800mm的横梁结构时，如果是2020型材需要在中间增加支撑立柱，避免长期受力产生蠕变变形，而4020型材在1200mm长度内无支撑的情况下，中部静载10kg时的扰度可以控制在0.3mm以内，满足大部分轻载设备的使用要求。两款型材的连接方式除了角码、角槽连接件之外，还可以用弹性扣件做隐藏式连接，连接后框架外表面没有突出的连接件，外观更整洁，适合做对外观有要求的桌面级设备外框架。
