剖视展示结构的深沟球滚动轴承

做机械结构设计的同行都清楚，旋转支撑部件的选型直接决定整套传动机构的运行寿命与精度表现，这款剖视结构的滚动轴承模型，把常规封闭轴承内部的配合关系完整呈现出来，不用拆现实样件就能看清各零件的装配逻辑。从实际应用场景看，这类轴承覆盖的工况极广，小到桌面级小型输送线的从动辊支撑、小型电机的输出端定位，大到农机传动箱的中间轴支撑、普通机床的进给轴辅助支撑，只要是中低速、中等径向载荷的旋转工位，都能见到同结构轴承的身影，它不像角接触轴承需要成对预紧调整，也不像滚子轴承对安装同轴度要求那么苛刻，是通用机械里用量最大的支撑类零件之一。

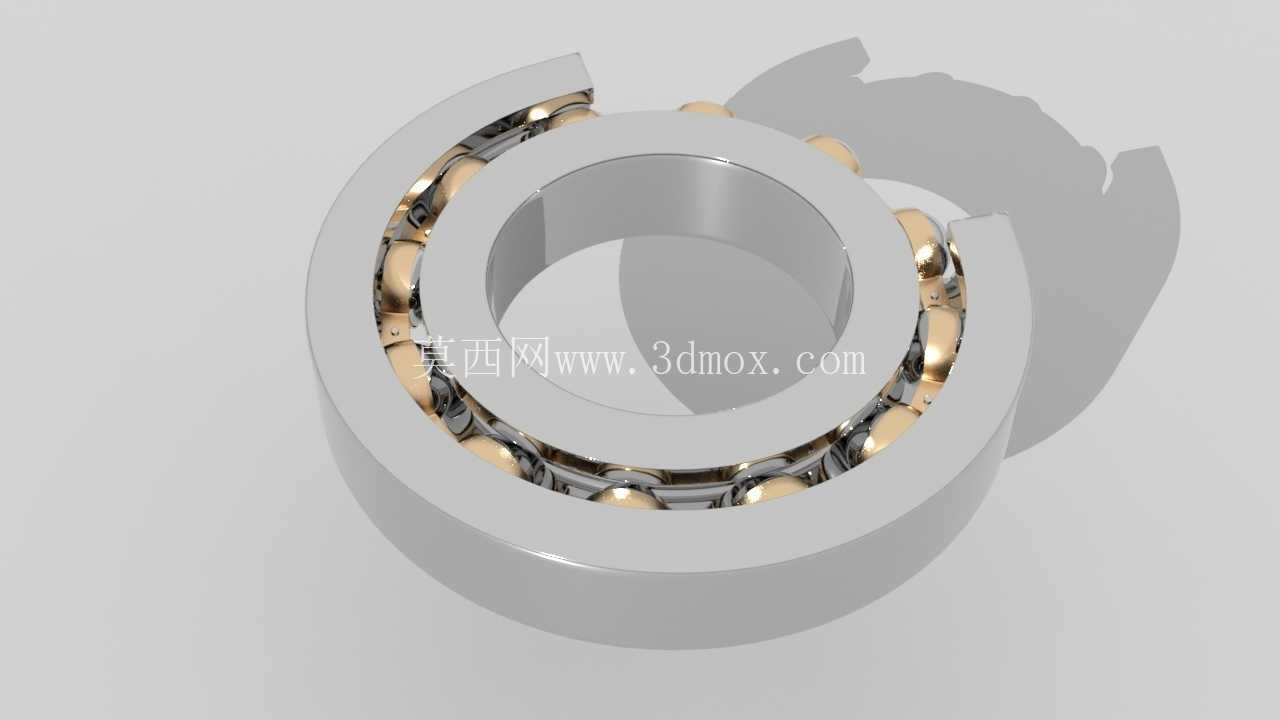

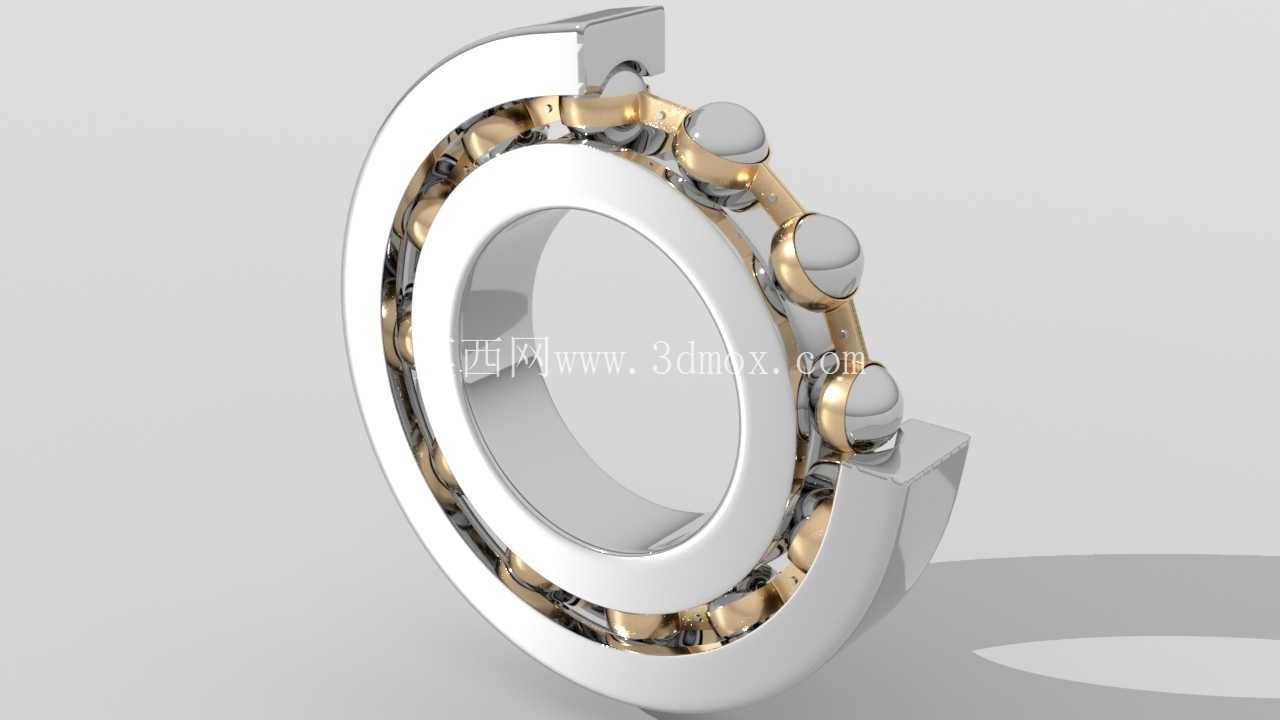

从功能特性上看，这款模型还原的是最经典的深沟球轴承结构，内圈与轴颈过盈配合随轴同步转动，外圈固定在轴承座孔内提供支撑基准，中间的钢制滚珠作为滚动体，把轴转动时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗，两侧的保持架把滚动体均匀分隔开，避免滚珠之间直接接触摩擦产生额外热量与磨损，剖视的建模方式特意切掉了四分之一左右的外圈、保持架结构，能直观看到滚珠与内外圈滚道的接触角、保持架的兜孔间隙，对刚入行的结构设计人员理解轴承配合原理很有帮助。

建模时的设计思路完全贴合实际加工逻辑，先确定轴承的公称内径，也就是与轴配合的尺寸基准，这个尺寸直接对应安装轴的轴颈公差，一般选用k6级过盈配合防止内圈跑圈；再根据额定载荷需求确定外圈外径，这个尺寸对应轴承座的安装孔公差，多选用H7级过渡配合方便拆装；滚道的曲率半径比滚珠半径略大千分之几，既保证接触面积足够承载，又不会因为曲率完全一致导致滚动时出现卡滞；保持架的兜孔直径比滚珠直径大零点几毫米，给滚珠留出热膨胀的空间，同时预留润滑脂的存储间隙，避免高速转动时滚珠干磨。

关于安装边界的尺寸控制，建模时特意还原了实际选型需要注意的几个关键尺寸：内圈的定位轴肩高度不能超过内圈的倒角尺寸，不然拆卸时拉马没法勾住内圈端面，强行拆卸会刮伤轴颈表面；外圈的座孔挡肩高度同样不能超过外圈倒角，不然轴承压装到位后会出现外圈悬空的问题，转动时会产生异常振动；轴承的轴向总宽度要和安装位置的预留间隙匹配，两侧的密封端盖压紧时不能顶到保持架，不然会直接把保持架磨碎导致轴承抱死。另外模型里能看到的滚珠数量，是根据额定动载荷计算确定的，相同内径外径的轴承，滚珠数量越多承载能力越强，但滚珠数量过多会导致保持架的强度下降，反而降低极限转速，这个平衡值是轴承设计里反复验证过的成熟参数。

日常做设备维护或者三维装配时，很多新手容易忽略轴承的安装方向，其实这种对称结构的深沟球轴承没有严格的正反方向，但如果是带防尘盖的型号，要注意把防尘盖朝向外侧防止灰尘进入滚道，这款剖视模型虽然没做防尘盖结构，但内部的滚道、滚动体、保持架的配合关系完全和实物一致，用来做装配教学、机构运动仿真都能直接用，不用再额外调整内部零件的配合约束，导入装配体后只要给内圈和轴添加同轴、轴向定位约束，给外圈和座孔添加同轴、固定约束，就能直接模拟轴转动时轴承的支撑效果，比用简化的轴承示意块更能体现真实的装配关系。
