手提式干粉灭火器外观结构三维建模

　　本次建模的手提式灭火器，是民用与商用场景中最常见的初期火灾扑救器材，广泛部署在写字楼、商场、住宅楼道、工业车间、车辆舱室等各类场所，主要用于扑救固体有机可燃物、可燃液体、可燃气体引发的初起火情，是消防应急体系中覆盖密度最高的便携灭火装备。从结构设计逻辑来看，整个模型还原了真实产品的核心组成：主体承压筒体采用等径圆柱结构，底部做圆弧收边加金属底座支撑，既保证筒体直立放置的稳定性，也避免筒体底部直接接触地面产生锈蚀，筒体顶部的阀座集成了压把、提把、保险销、压力表接口与喷管连接座，压把采用杠杆式结构设计，按压时通过阀杆下压打开筒体内部的密封阀芯，驱动内部充装的灭火剂沿虹吸管上升至喷管喷出，提把与压把的弯折弧度完全贴合人手握持施力的角度，正常成年男性单手握持提把、另一只手扶住喷管即可完成操作，喷管采用耐腐橡胶材质，末端设置硬质塑料喷嘴，喷射时可灵活调整喷射方向对准火焰根部。

　　建模过程中对各部件的装配边界做了精准还原：筒体与顶部阀座采用螺纹旋合加密封垫的连接结构，建模时预留了标准管螺纹的啮合间隙，压把与阀座的铰接轴位置做了同轴度约束，保证压把按压行程与真实产品一致，喷管与阀座出口采用过盈插接配合，模型中还原了插接段的锥度结构，避免装配后出现松脱。从尺寸边界来看，该款手提式灭火器筒体直径控制在110mm左右，整体高度（含压把抬起状态）约420mm，喷管自然下垂时末端距离底座高度约30mm，整体外轮廓尺寸完全符合常规4kg级手提干粉灭火器的尺寸规范，可直接用于消防场景布置的可视化仿真、消防培训课件的三维演示、楼宇消防点位排布的效果展示。

　　在细节结构处理上，筒体表面的标识区域预留了丝印位置，可对应添加灭火剂类型、操作说明、有效期标识等内容，底部金属底座与筒体采用卷边压合结构，建模时还原了卷边处的圆角过渡，避免应力集中，顶部压把的黑色绝缘握套做了防滑纹理的结构预留，虹吸管从阀座一直延伸至筒体底部距内底面3mm位置，保证灭火剂即将用完时仍能有效吸出，避免残留过多。这类消防器材的三维建模，核心难点在于平衡外观还原度与结构合理性，不能只做外观曲面的复刻，还要兼顾内部结构的逻辑自洽，比如阀体内的弹簧复位结构、密封胶圈的安装槽位、保险销的穿插限位结构，都要符合实际产品的机械原理，否则模型用于结构演示时会出现逻辑错误。

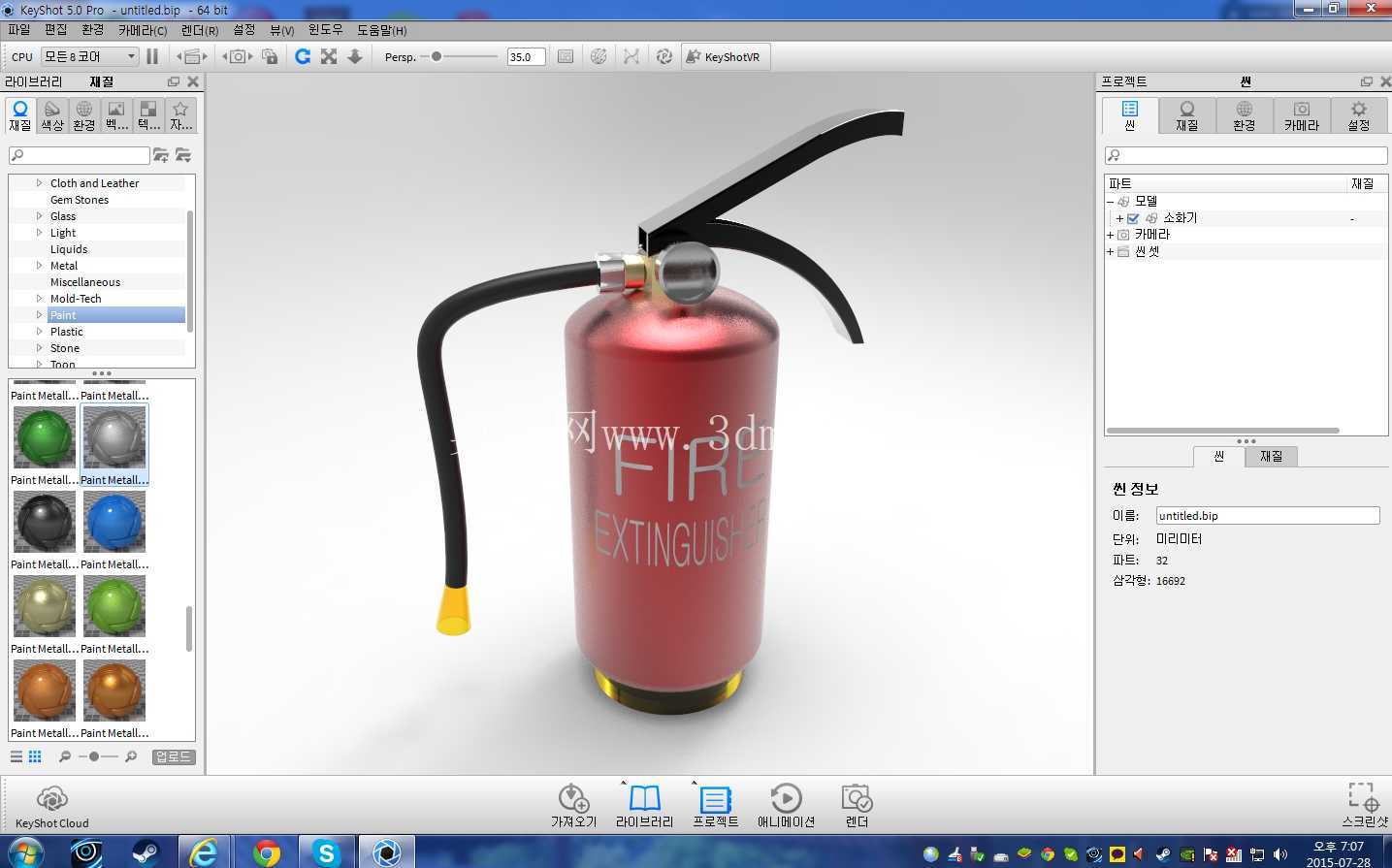

　　在实际工程应用中，这类模型除了用于产品本身的结构迭代设计，还可导入楼宇BIM模型中做消防设施点位的可视化校验，检查灭火器放置点的可视性、取用通道是否通畅，也可用于VR消防演练场景中的交互道具，让参训人员在虚拟场景中熟悉灭火器的握持方式、压把按压操作、喷管瞄准动作，相比平面教学素材更具沉浸感。建模时对各部件的材质分色也做了区分：筒体采用大红色金属烤漆材质，压把、提把、保险销采用黑色工程塑料与金属镀锌件的材质区分，喷管为黑色耐老化橡胶，喷嘴为黄色硬质塑料，底座为黑色镀锌金属件，各部件的材质边界清晰，可直接用于渲染输出产品展示图，无需额外拆分部件。需要注意的是，手提式灭火器作为承压类消防器材，所有外部结构的尺寸都要符合人体工程学要求，比如提把的内圈净空要能容纳戴防护手套的手伸入，压把的按压力度对应的杠杆比要控制在普通人可轻松按压的范围，喷管的长度要保证喷射时操作人员距离火焰有足够的安全距离，这些设计细节在建模时都通过结构比例做了还原，没有出现比例失调、结构错位的问题。
