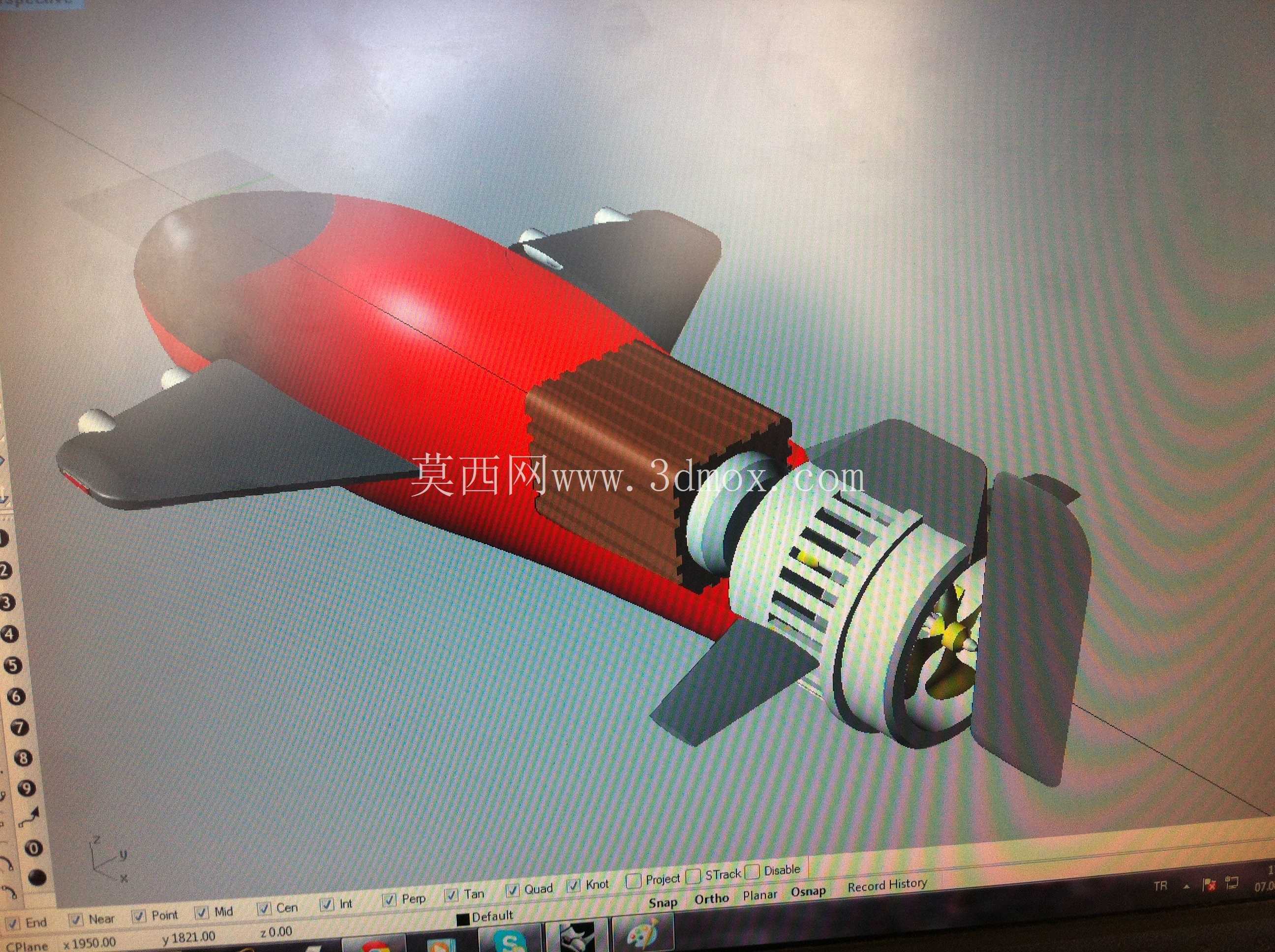

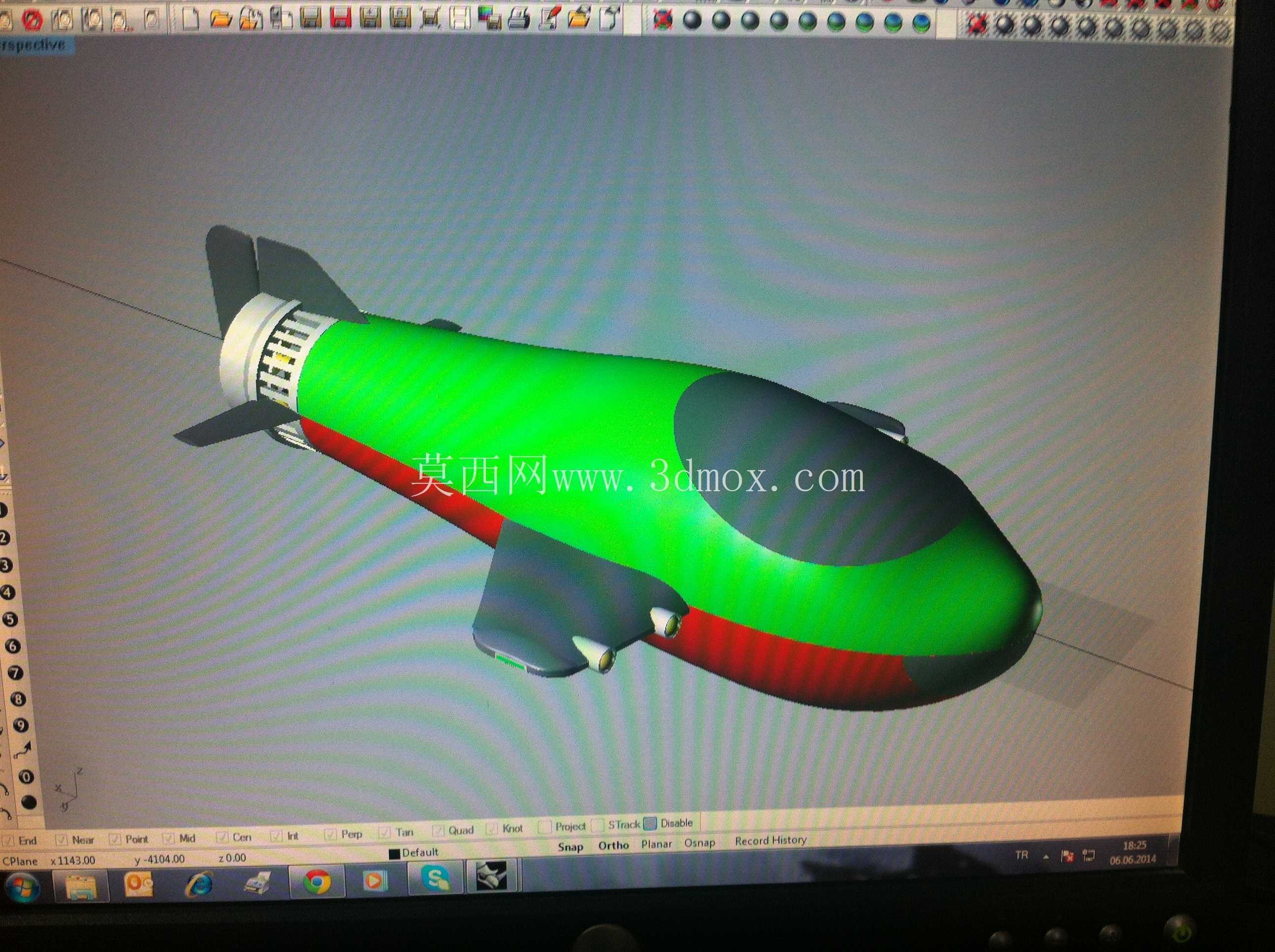

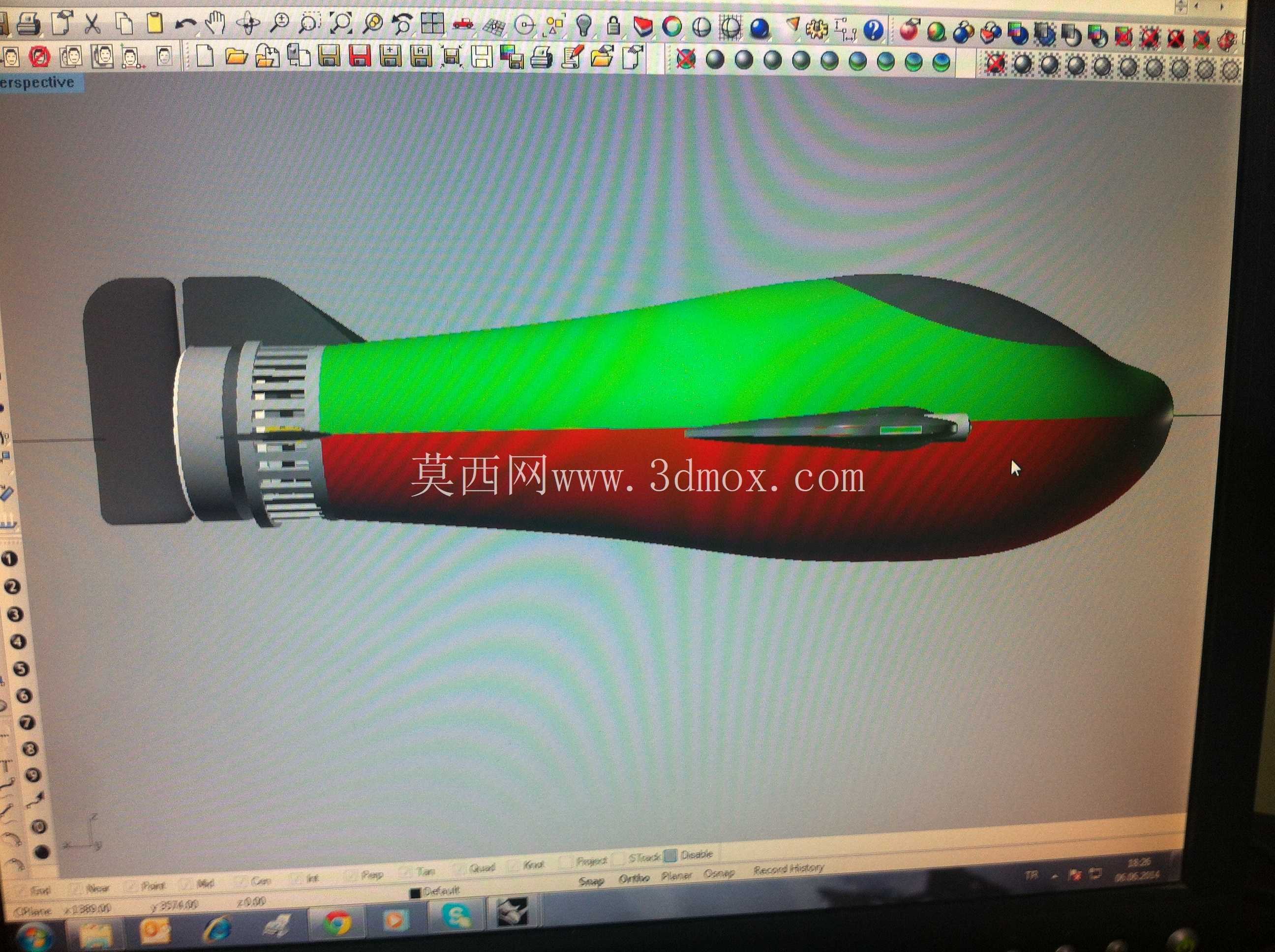

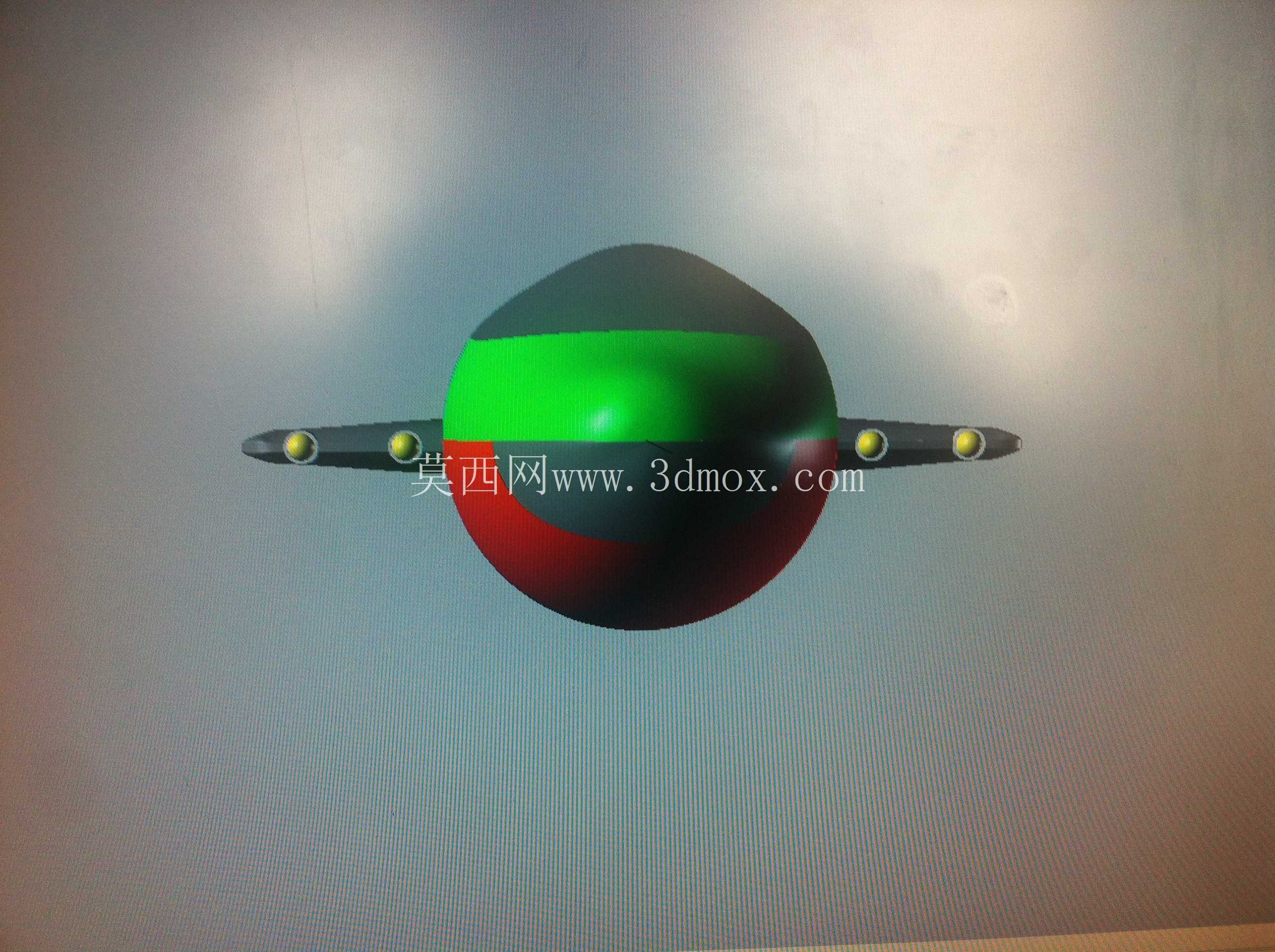

小型水下推进式潜航探测载具结构

　　这款水下潜航载具的结构设计，核心围绕近岸浅水域的水下探查、管线巡检、水文数据采集这类实际作业场景展开，整体构型没有采用传统水下设备的方正耐压舱布局，而是选择了流线型回转体作为主体外壳，这种设计首先能降低水下航行时的迎流阻力，在同等推进功率下能获得更长的续航里程，同时回转体结构在承受外压时的应力分布更均匀，不需要额外增加过多的壳体加强筋就能满足浅水域的耐压需求，能有效控制整体自重。从结构布局来看，载具前段为圆润的钝头构型，这部分预留了探测传感器的安装空间，钝头设计不会在航行时产生明显的头部涡流，能减少对前端声学、光学探测设备的信号干扰，避免紊流带来的探测数据偏差。主体中段为等直径的圆柱舱段，这部分是核心的设备安装区，内部可以布设动力电池、控制电路板、数据存储模块等组件，舱段外壁设置了两对对称布置的水平稳定翼，翼面采用小展弦比的切尖构型，既可以在航行时提供横向稳定性，避免载具在水流扰动下出现侧滚，也不会因为翼面过大增加额外的航行阻力，同时翼根位置做了圆弧过渡处理，能减少翼身结合处的流致振动，降低结构疲劳风险。

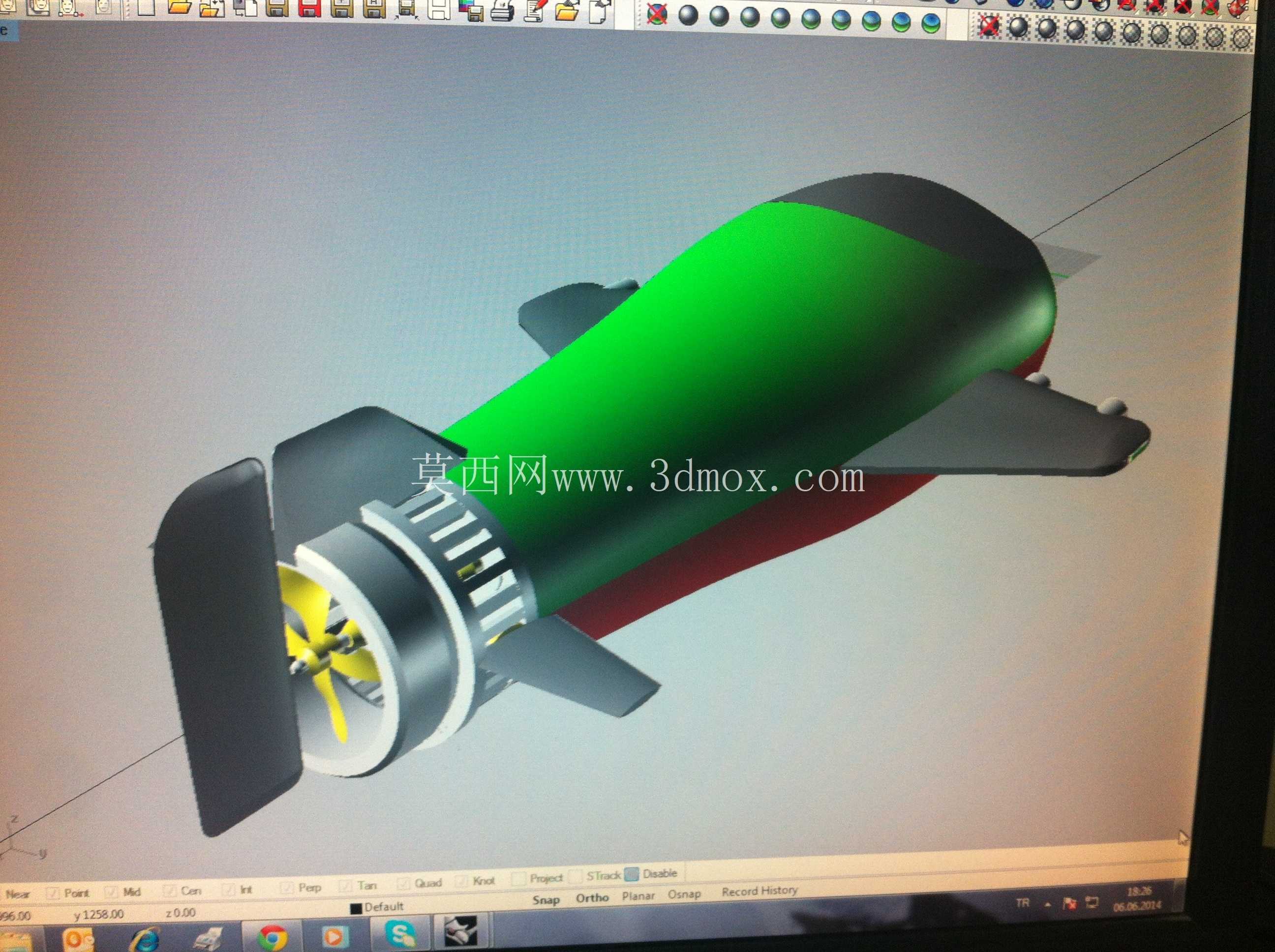

　　载具的动力段设置在主体后段，采用了导管螺旋桨作为推进组件，导管的设计一方面可以对螺旋桨叶尖形成防护，避免水下杂物、水草缠绕桨叶导致动力失效，另一方面导管的整流作用能提升螺旋桨的推进效率，将电机输出的扭矩更高效地转化为轴向推力，导管外围布置了四片呈十字分布的操纵尾舵，舵面与稳定翼处于同一直线布局，这种布局能让舵面的操纵力矩直接作用在载具的航向轴上，转向响应更直接，不会出现偏航时的耦合晃动，舵面的转轴直接延伸至舱内与舵机连接，转轴位置采用了动密封结构，能满足浅水深下的密封要求，避免舱内进水。

　　在安装边界的考量上，这款载具的整体外径控制在常规水下作业设备的便携尺寸区间，不需要额外的大型吊装设备就能完成布放与回收，单人即可完成岸边的投放操作，各舱段之间采用法兰式连接结构，连接面设置了径向密封圈，既可以保证舱段之间的同轴度，也能快速拆分进行设备检修、电池更换，不需要对整体结构进行大面积拆解。从功能特性来看，这款载具的推进系统采用后置直驱的布局，电机输出轴直接连接螺旋桨，省去了中间的传动齿轮结构，既减少了传动过程中的动力损耗，也降低了传动部件带来的运行噪音，能避免噪音对水下声学探测设备的干扰，同时直驱结构的故障点更少，在复杂水下环境中的运行可靠性更高。

　　外壳表面没有设置突出的外置连接件，所有的线缆接口都做了嵌入式处理，整体外表面光滑连续，能减少航行时的附着物挂接风险，在多水草、多漂浮杂质的近岸水域也能稳定航行。设计过程中针对不同航速下的流场分布做了针对性优化，尾段的导管与主体舱段之间做了锥度过渡，避免截面突变带来的压差阻力，稳定翼与尾舵的翼型都采用了对称水翼构型，在正车与倒车航行时都能提供稳定的操纵力矩，不需要额外调整舵面角度就能实现低速下的姿态微调，满足水下定点悬停探查时的姿态控制需求。载具的重心布置在浮心的正下方，这种重心配置能让载具在失去动力时自动保持水平正浮状态，不会出现侧翻或者栽头的情况，提升了设备运行的安全性，即使出现动力中断的故障，也能依靠自身浮力浮出水面，方便回收。
