卡通风格小型水下探测作业潜器结构设计

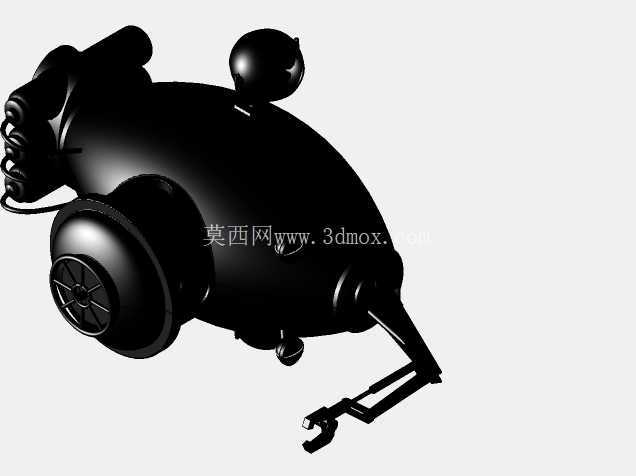

　　耐压舱顶部设置的球形凸起为观察摄像模块舱，内部预留了摄像头、补光灯的安装空间，球形舱壁采用透明耐压材料，可实现水平方向360度无遮挡视野采集，满足水下观测时的全向取景需求，该模块与主耐压舱之间采用法兰密封结构，密封槽内置两道O型密封圈，可保证反复拆装维护后的密封可靠性。潜器左侧布置的螺旋桨推进单元，采用涵道式结构设计，涵道外壳既可以保护螺旋桨桨叶不被水下杂物缠绕、磕碰，也能优化桨叶处的流场分布，提升推进效率，推进单元的安装支架与主壳体之间设置了减震橡胶垫，可降低电机运转时的振动传递到主舱，避免振动影响摄像模块的成像清晰度。这款潜器的三维结构设计，最初的需求锚定在浅水区域的近岸观测、小型水下构件排查以及科普展示场景，区别于常规大潜深军用或工业级潜器，整体做了圆润化的卡通造型处理，在保证核心功能实现的前提下，降低了结构尖角带来的磕碰风险，也适配科普展陈、青少年科教演示的视觉接受度。从结构布局来看，主体采用椭球形耐压舱设计，这种曲面构型相比方形舱体，能在同等壁厚下承受更大的外部水压，适配0-50米水深的作业需求，椭球长轴沿潜器前进方向布置，能有效降低水下航行的迎流阻力，减少推进功率损耗。

　　潜器前部延伸出的多关节机械臂，是核心作业执行部件，臂段采用镂空轻量化设计，在保证结构刚度的前提下降低整体重量，关节处预留了舵机安装位，可实现臂段的俯仰、回转以及末端夹爪的开合动作，末端夹爪做了防滑齿形处理，可夹持重量不超过2kg的小型水下物件，完成水下取样、小型构件复位等轻量作业任务，机械臂的走线全部通过臂段内部的空腔引入主舱，避免线缆外露在水中产生流阻，也防止线缆被水下杂物勾挂破损。从安装边界来看，该潜器整体最大外廓尺寸控制在长度420mm、宽度280mm、高度310mm范围内，可通过小型投放架从岸边或者小型作业艇上完成布放回收，不需要大型吊装设备配合，适配近岸浅水作业的灵活布放需求。

　　主舱底部设置的两个小型凸起为配重安装位，可根据作业水域的盐度差异，调整配重块的重量，保证潜器在水中处于中性浮力状态，降低推进系统的动力输出负荷，配重块采用快拆结构，无需拆解主舱即可完成配重调整。潜器尾部设置的通信天线模块，在潜器处于水面状态时可伸出水面传输无线信号，水下作业时则通过线缆与水面控制终端连接，传输控制指令与影像数据，天线模块同样采用密封结构设计，与主舱的连接部位做了防弯折处理，避免布放回收时线缆弯折断裂。在结构细节处理上，所有壳体拼接处都做了圆角过渡，既减少了应力集中点，提升壳体的抗冲击性能，也能降低水下航行时的水流噪声，减少对水下观测目标的惊扰。

　　主舱内部预留了电池、控制电路板的安装空间，安装位设置了减震棉与固定卡扣，可适应水下航行时的小幅振动，避免内部元器件松动。整个结构的建模过程中，所有配合面都预留了合理的公差间隙，密封部位的公差控制在IT7级精度，保证密封件压缩量处于合理区间，既不会因为间隙过大导致密封失效，也不会因为间隙过小造成装配困难。对于机械臂的关节转动部位，采用了动密封结构，在保证关节转动灵活性的同时，防止水渗入关节内部损坏舵机，动密封件采用耐磨耐腐蚀的橡胶材质，可满足长期浅水作业的使用需求。
