小型微通道制冷换热装置结构设计

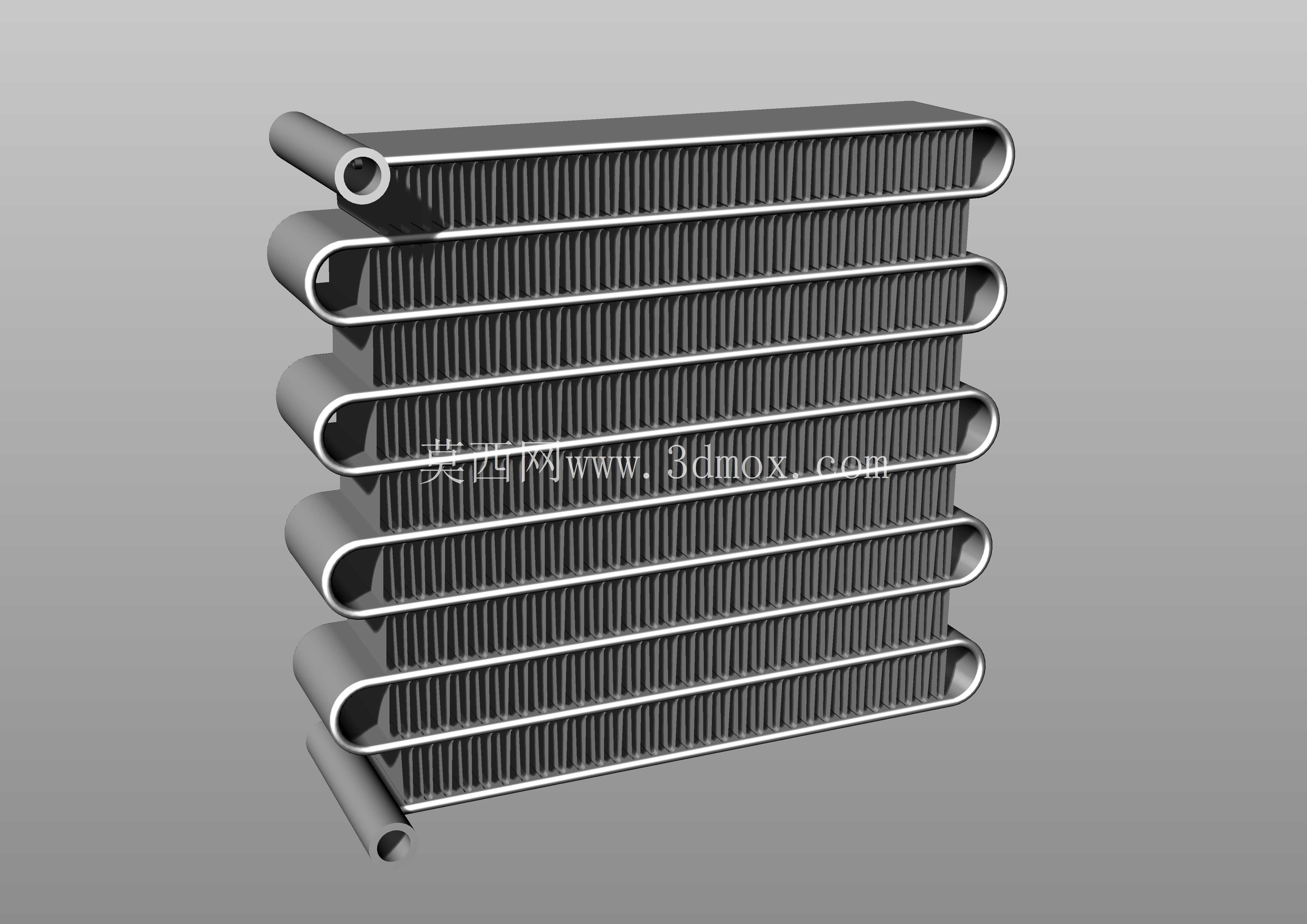

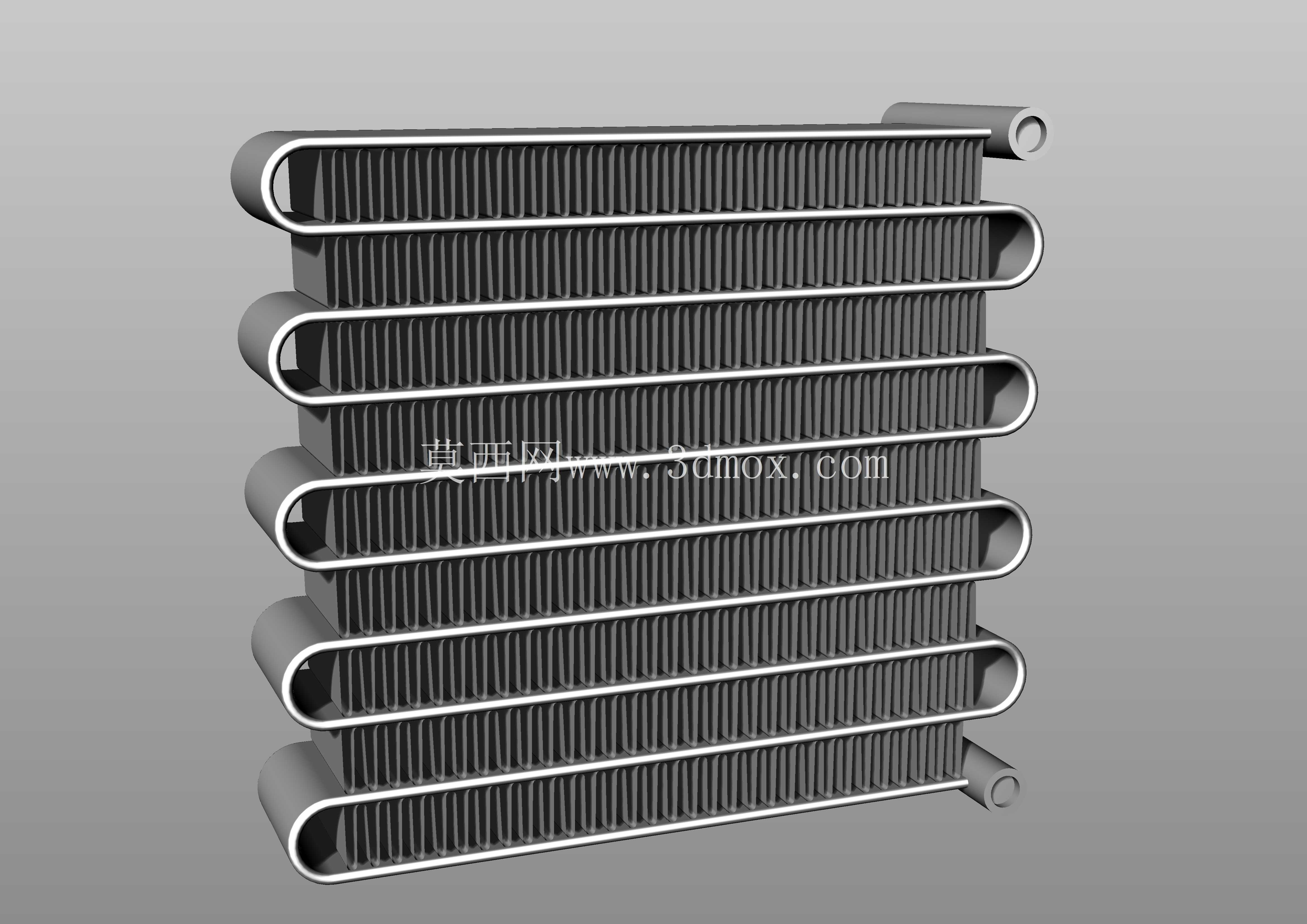

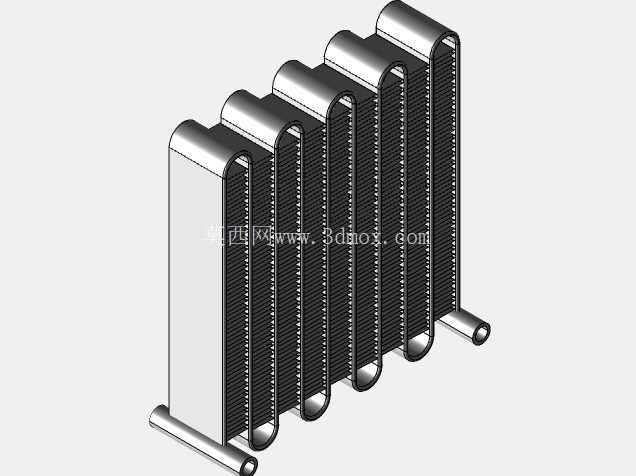

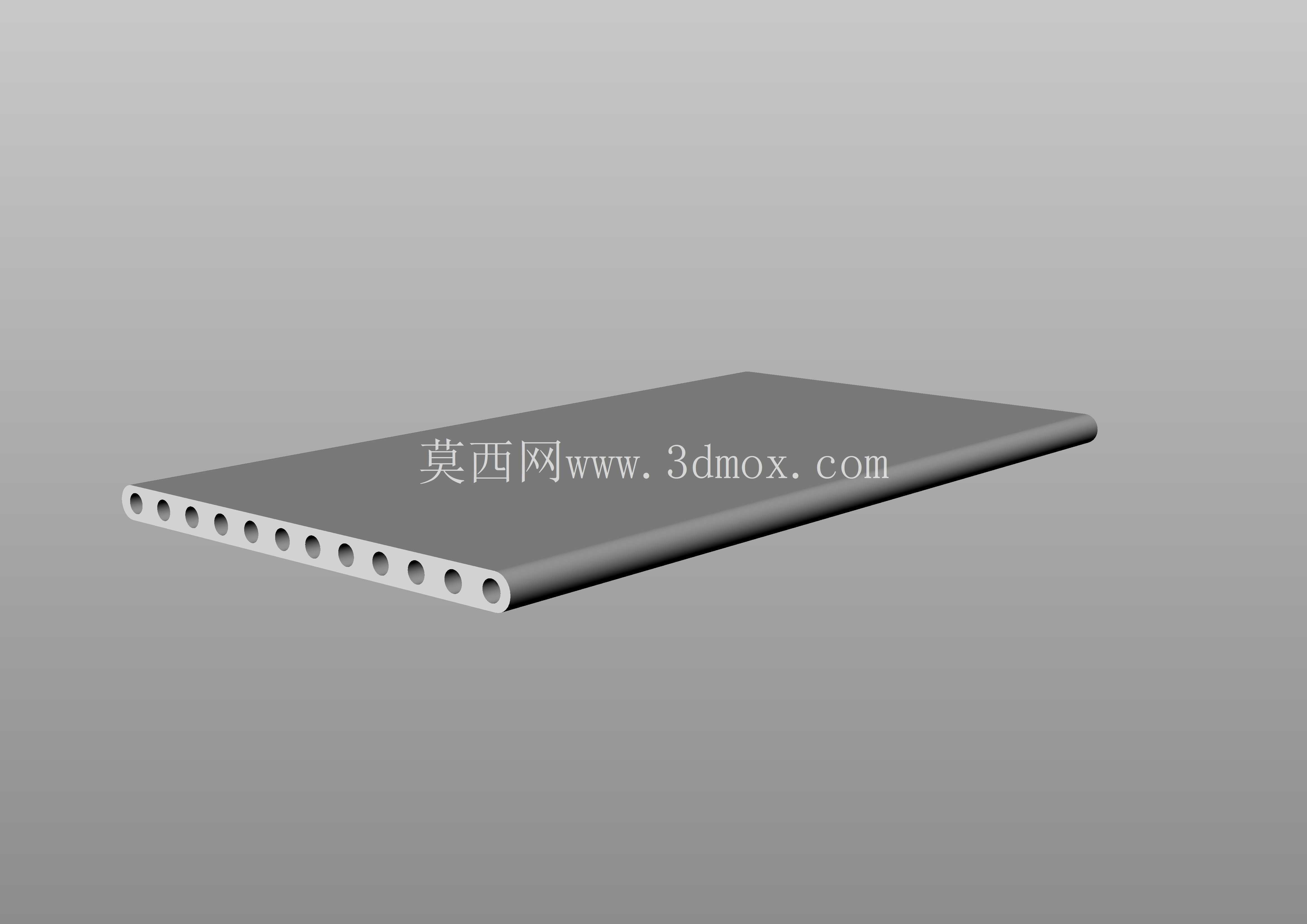

　　这款换热组件的核心设计目标，是适配小型制冷系统的紧凑安装需求，整体外形尺寸控制在130mm区间，刚好匹配120mm规格BLDC轴流风扇的送风覆盖范围，安装时不需要额外调整风道结构，风扇出风面可以完全覆盖换热芯体的迎风区域，避免出现送风死角降低换热效率。从结构布局来看，采用了多层平行微通道扁管搭配蛇形弯管的连通结构，扁管之间布置了高密度的开窗式散热翅片，和传统管翅式换热器相比，微通道结构的内部流道截面积更小，制冷剂充注量可以降低40%左右，同时翅片与扁管的接触热阻更低，单位体积的换热面积提升明显，相同换热量下整体体积可以缩小近三分之一，非常适合嵌入式、小型化的制冷设备使用。

　　在实际应用场景中，这类微通道换热器主要覆盖小型制冷设备的冷凝与蒸发工况，比如桌面级小型冷藏箱、车载制冷单元、紧凑型工控设备散热模组、小型除湿机等场景，既可以作为冷凝器搭配压缩机制冷系统使用，也可以作为蒸发器适配直冷式制冷回路，安装时只需要对接两端的管路接口，预留出风扇的安装空间即可，不需要额外设计复杂的固定支架，芯体两侧的弯管结构本身就具备一定的结构强度，可以直接通过侧边的安装耳固定在设备壳体上。

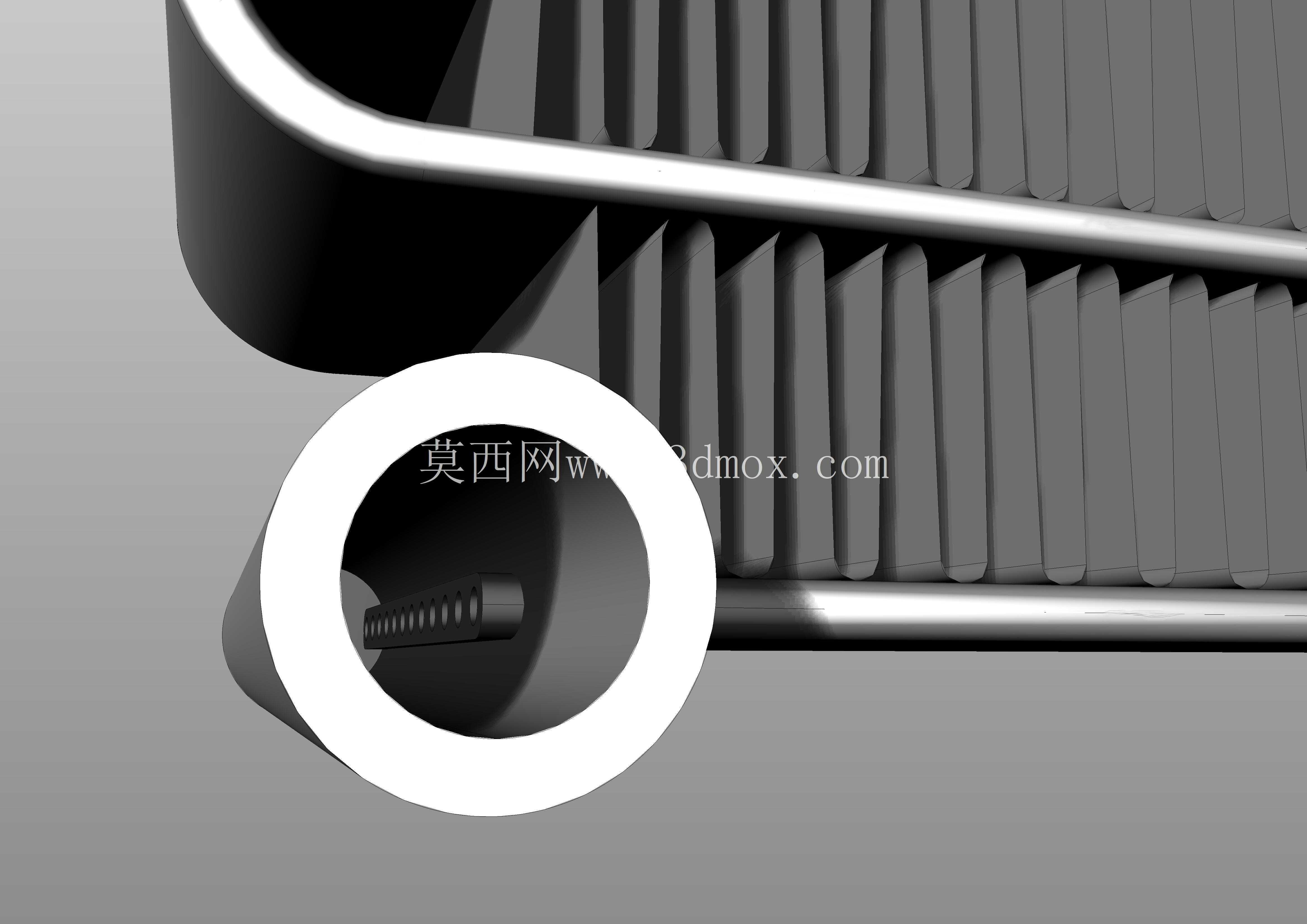

　　设计过程中重点考量了流道的均流性，每一层微通道扁管的入口位置都做了导流结构优化，避免制冷剂在多层流道中分配不均导致局部换热效率下降，蛇形弯管的折弯半径经过反复校核，既保证了管路连通的顺畅性，也避免折弯位置出现流道截面变形堵塞的问题，翅片的开窗角度和间距经过匹配计算，在120mm轴流风扇的常规风速下，空气侧的流阻控制在合理区间，不会给风扇造成过大的负载，同时能保证空气流过翅片时形成足够的湍流，破坏边界层提升换热效率。和传统的管式翅片换热器相比，这种微通道结构的整体重量更轻，铝材的使用率更高，批量生产时的材料成本更可控，同时因为制冷剂充注量更少，对于使用可燃类环保制冷剂的小型设备来说，安全冗余更高，符合当前小型制冷设备的环保设计趋势。

　　安装边界方面，芯体的整体厚度控制在适配小型设备内腔的尺寸，两端的管路接口采用统一的外径规格，可以直接对接常规的制冷系统铜管，焊接或者快接都能满足密封要求，不需要额外做转接头设计，芯体的迎风面平整，和风扇之间只需要预留5-10mm的导风距离即可，不需要额外加装导风罩就能保证送风的利用率。在工况适配性上，这款换热组件可以满足常规小型制冷系统的工作压力要求，微通道扁管的壁厚经过耐压校核，能够承受制冷系统高压侧的工作压力，长时间运行下不会出现管路变形或者泄漏的问题，翅片做了防腐钝化处理，在常规湿度环境下使用不会出现氧化锈蚀的问题，使用寿命可以满足小型家电类设备的设计周期要求。结构建模过程中，每一层扁管和翅片的装配间隙都做了精准的公差匹配，保证虚拟装配状态下没有干涉问题，弯管位置的曲率连续，不会出现建模过程中常见的曲面褶皱问题，导出的模型可以直接用于后续的结构仿真、换热模拟以及生产开模的参考，不需要做额外的模型修复工作。
