航天低温系统模块化高效冷却换热装置

这款换热装置主要面向太空低温系统的热管理需求设计，适配深空探测、在轨航天器推进剂温控、低温流体输送等极端工况下的换热场景，核心作用是在高真空、大温差、强振动的航天服役环境中，实现低温介质与载热流体之间的高效热量传递，保障低温贮箱、低温管路、敏感探测元件始终处于允许的温度区间内，避免低温介质过度蒸发、元器件因温度漂移失效等问题。

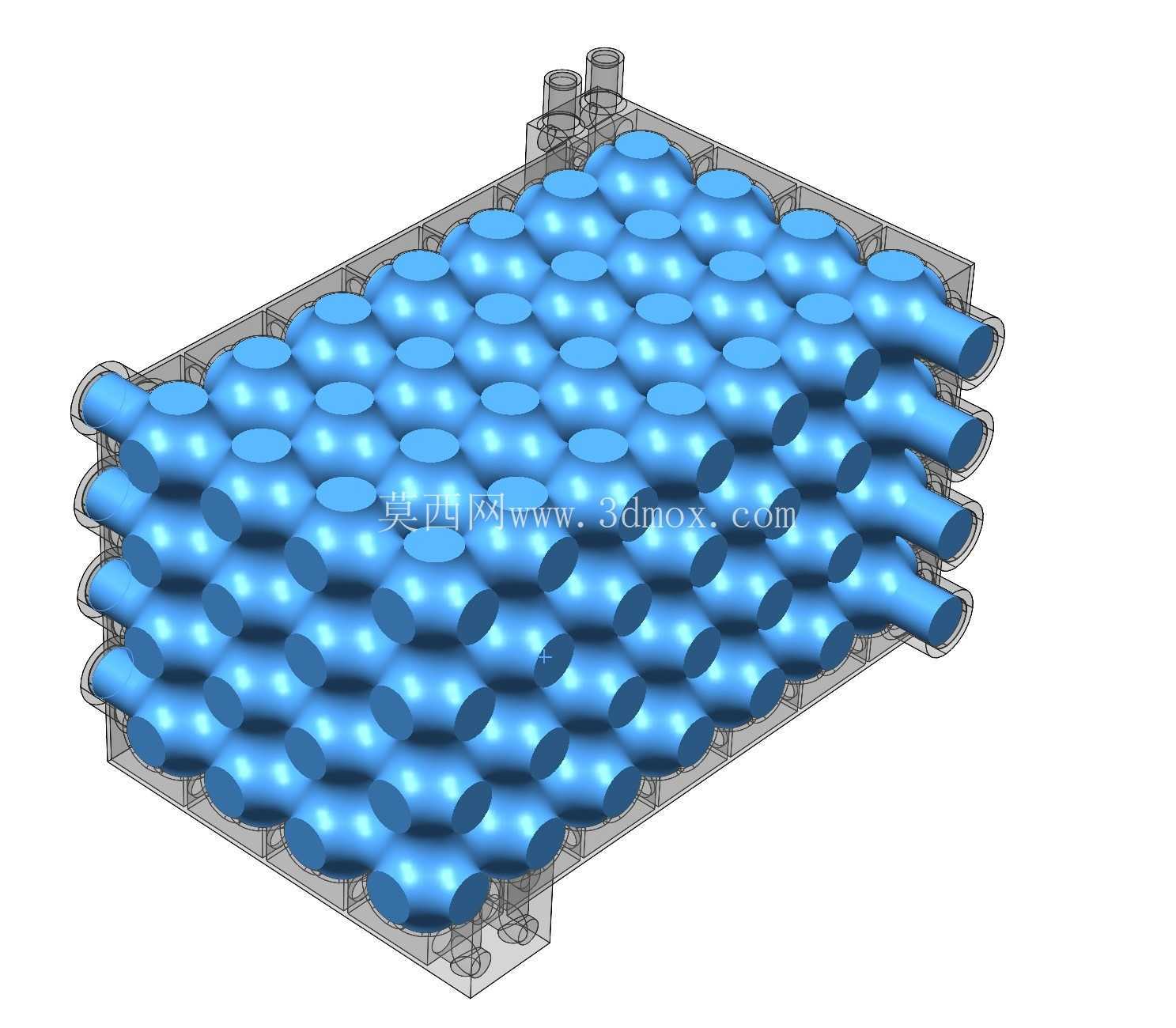

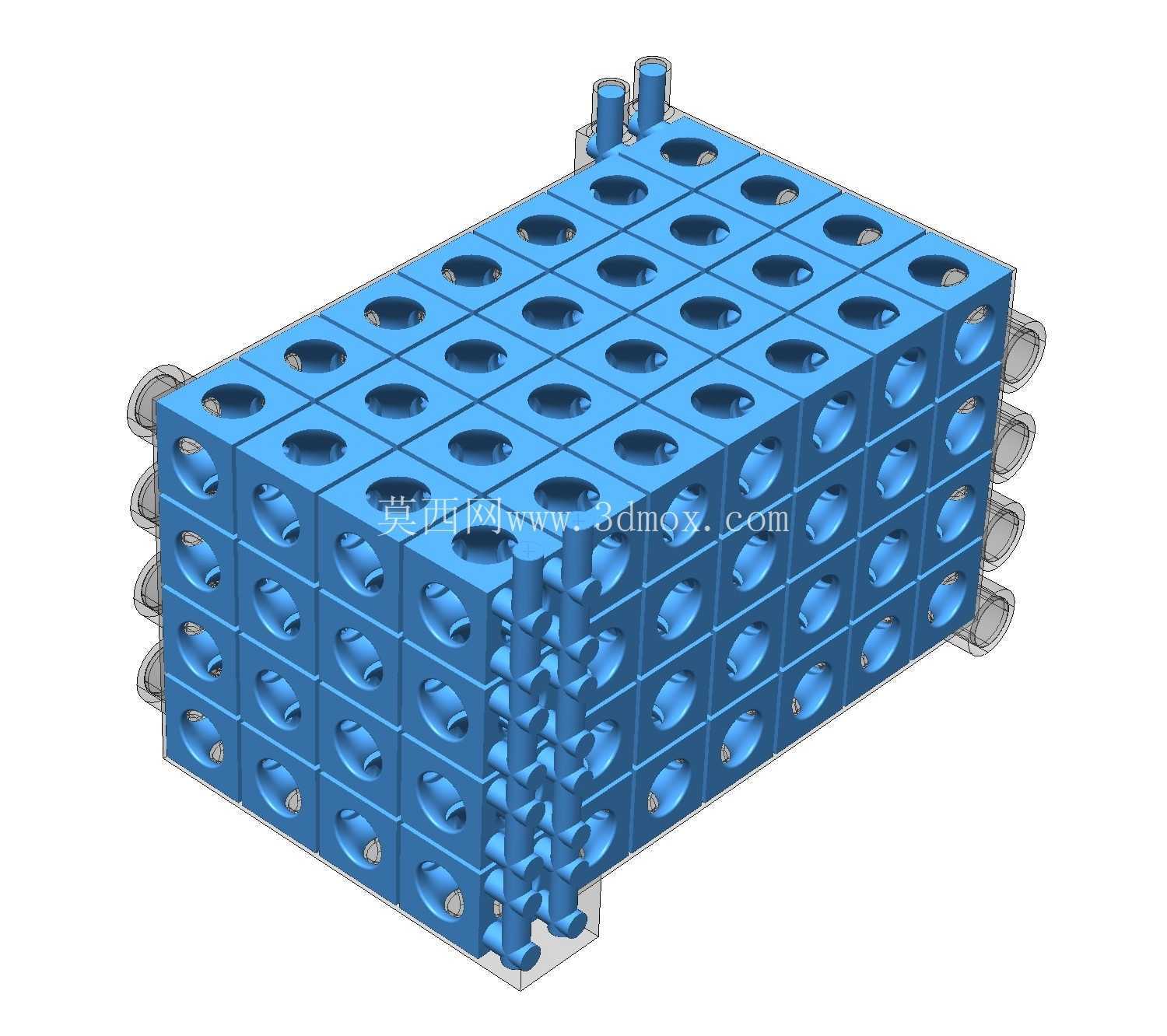

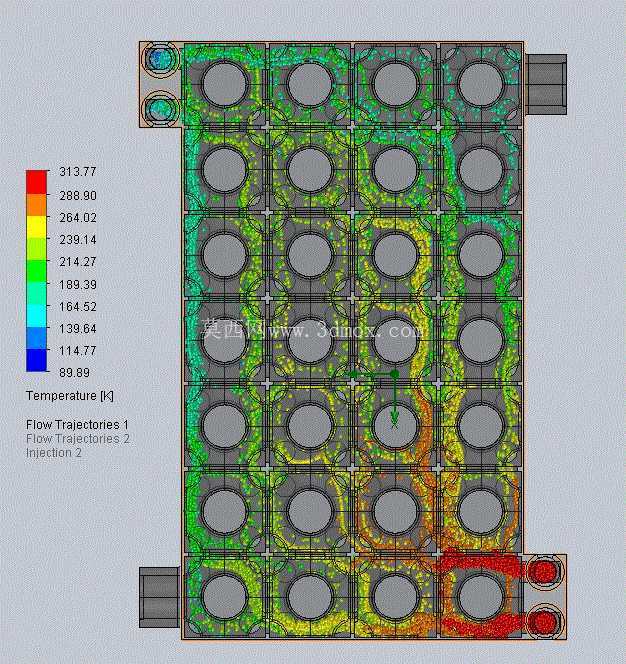

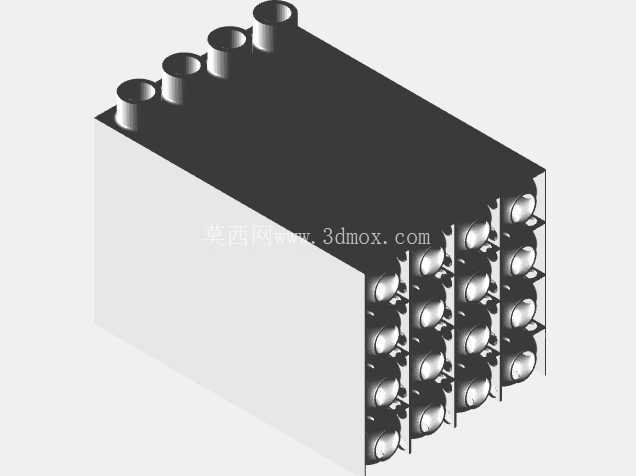

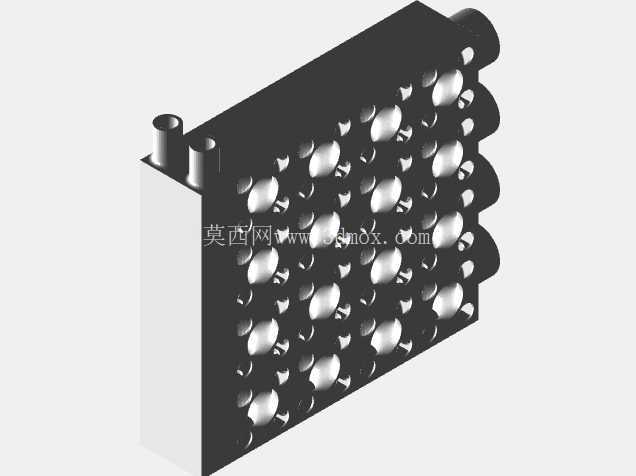

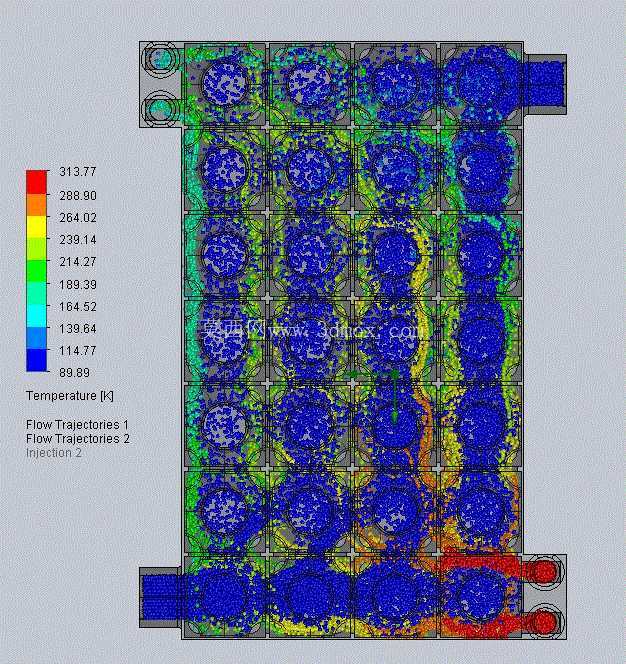

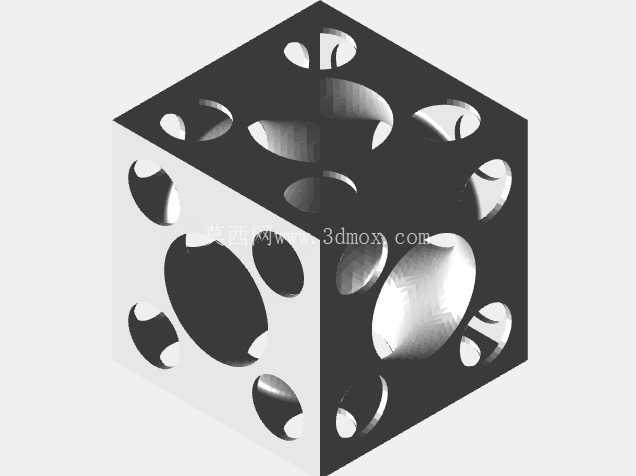

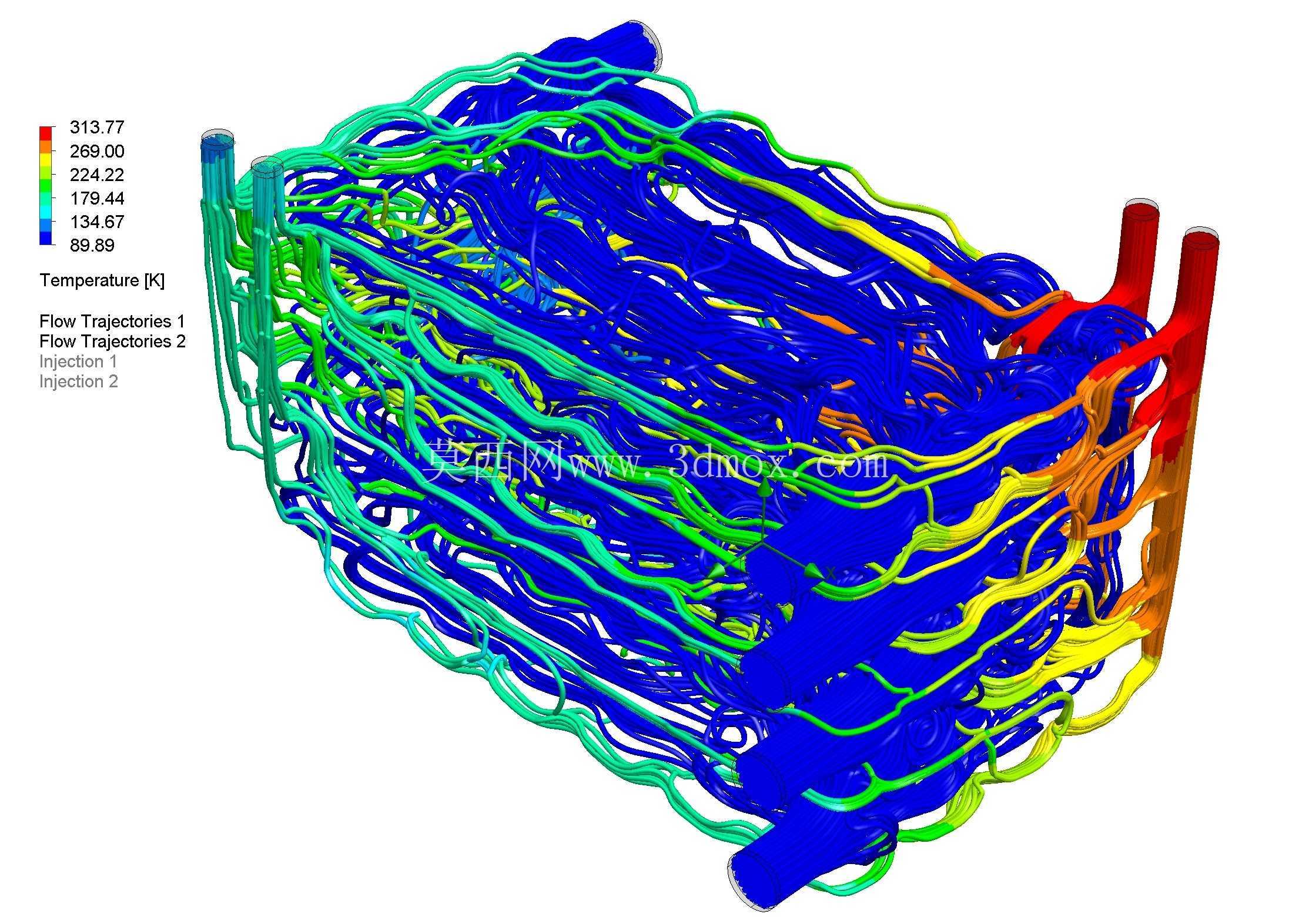

从结构设计逻辑来看，装置采用完全模块化的阵列式排布思路，单组换热单元为带多通道的一体化成型结构，单元之间可根据实际换热功率需求进行横向、纵向的拼接扩展，无需额外设计复杂的转接管路，既减少了管路连接带来的泄漏风险点，也能灵活适配不同载荷舱内的安装空间边界。每个换热单元内部设计有交错排布的微尺度流道，流道走向经过流场仿真优化，可让低温介质在流道内形成充分的湍流扰动，打破层流边界层带来的热阻，同时避免流道内出现流动死区，防止局部冷量堆积导致的结构应力集中。

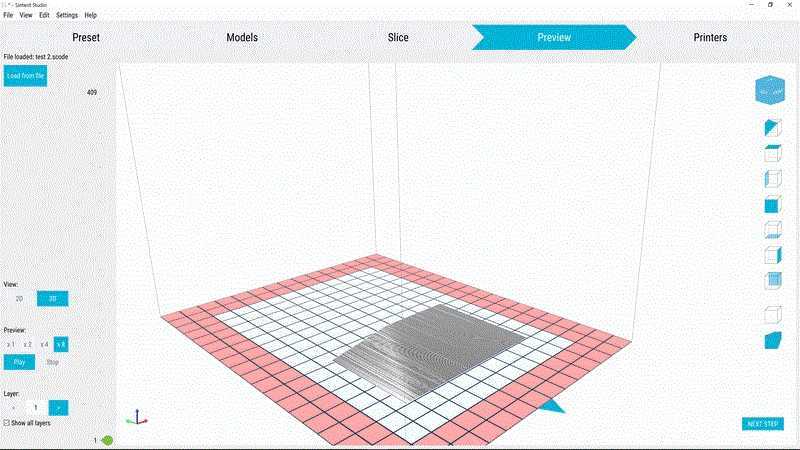

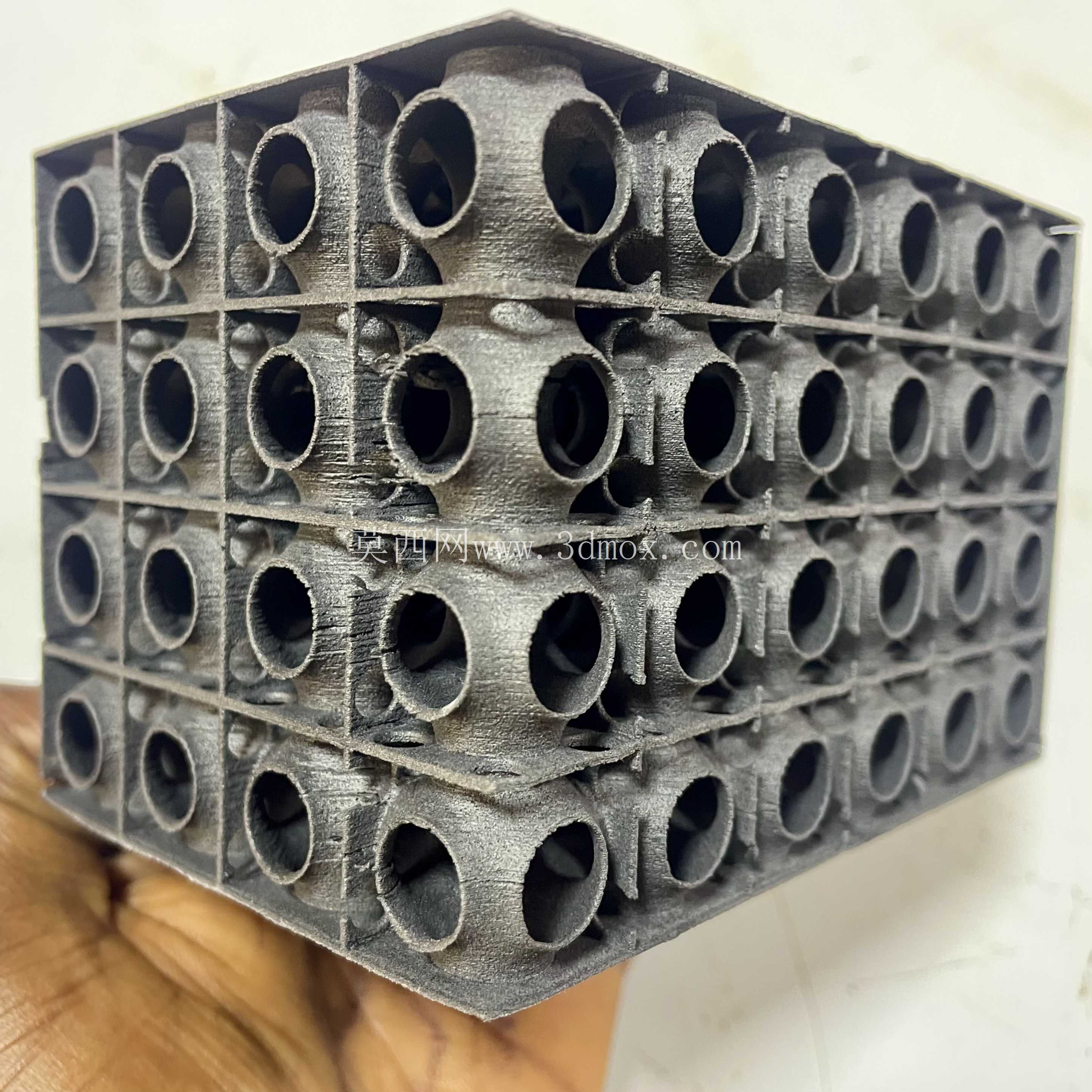

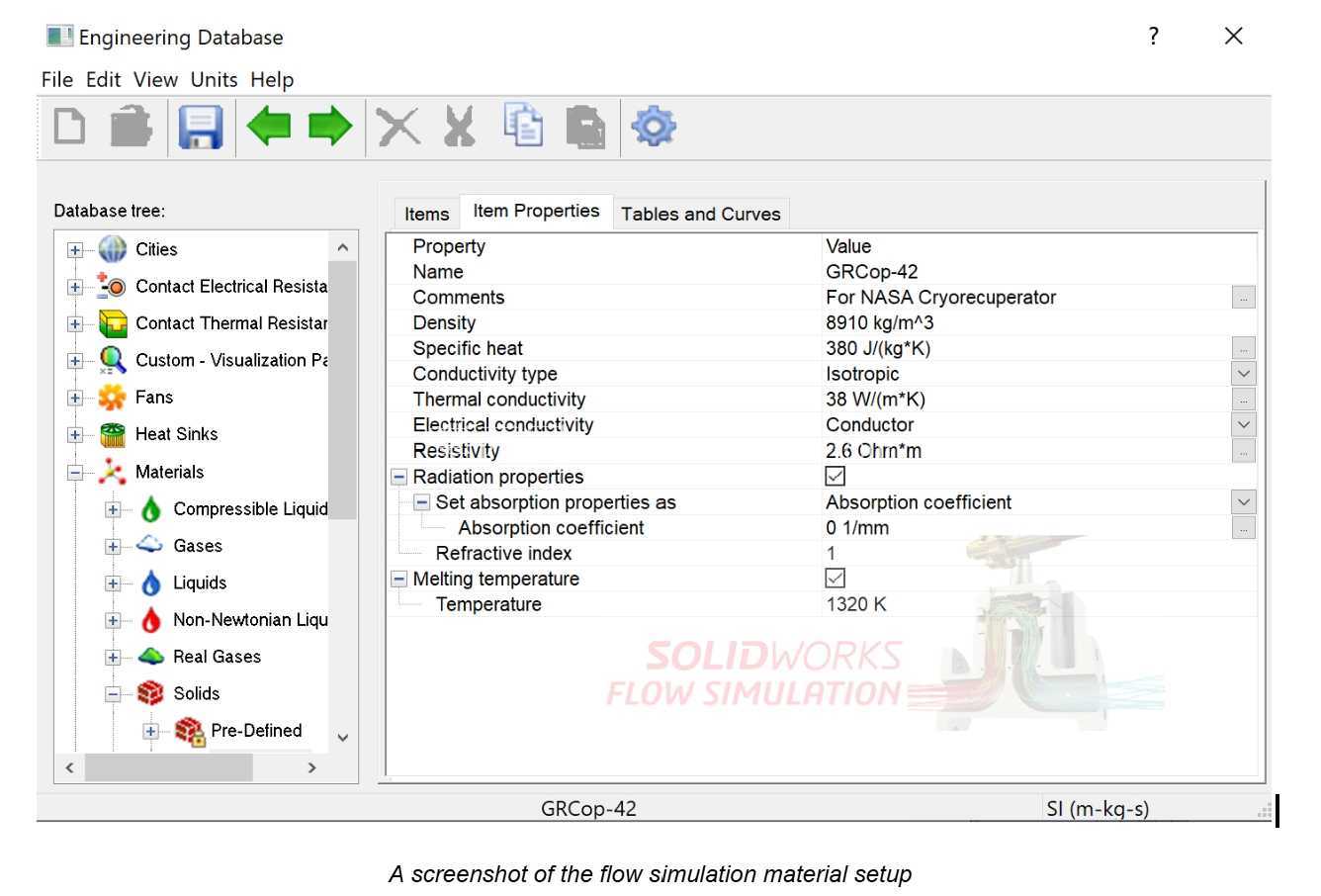

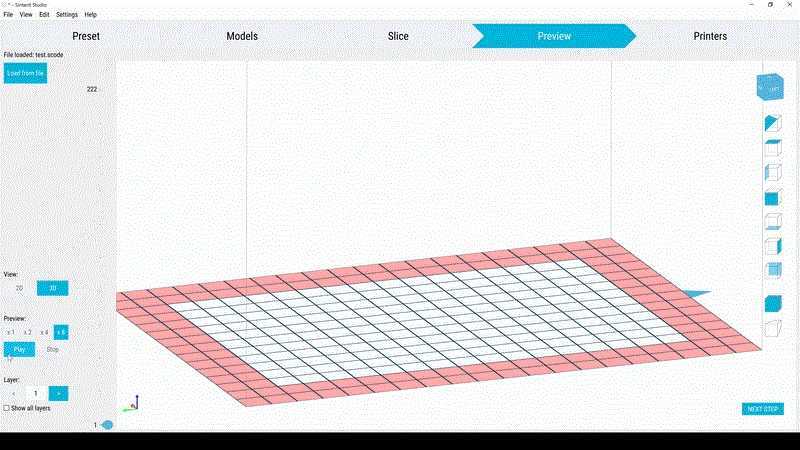

考虑到航天应用对结构重量、材料导热性能的严苛要求，装置选用GRCOP-42铜铬铌合金作为成型材料，这种材料在深冷温度区间仍能保持优异的导热性能与力学强度，相比传统不锈钢换热材料，同等换热效率下可将结构重量降低40%以上，同时抗热疲劳性能更优，能够承受航天器发射阶段的振动冲击、在轨运行时的反复冷热交变载荷，不会出现焊缝开裂、结构变形等失效问题。整个装置采用激光粉末床熔融增材制造工艺一次成型，完全消除了传统焊接工艺带来的焊缝热影响区，避免了异种材料焊接带来的接触热阻，所有流道内壁的成型粗糙度经过工艺参数优化，可在无需后续二次机加工的前提下满足流体输送的阻力要求，大幅缩短了零件的制造周期，也减少了多零件装配带来的累积误差。

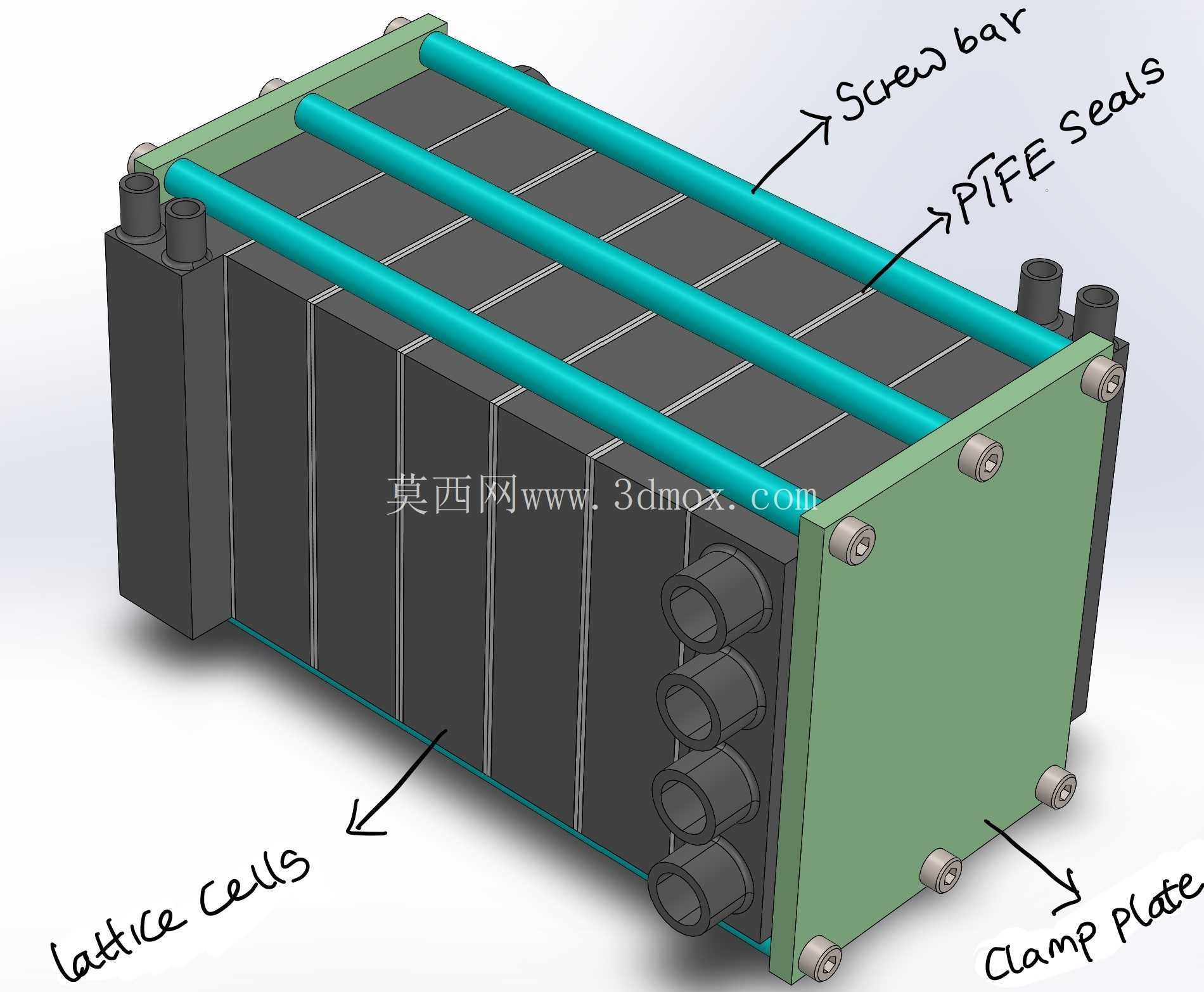

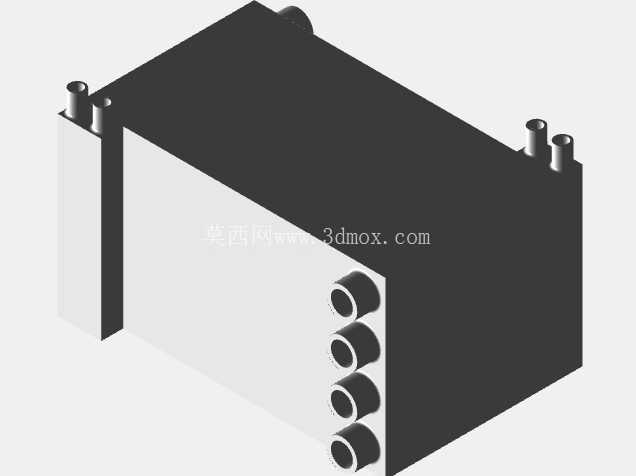

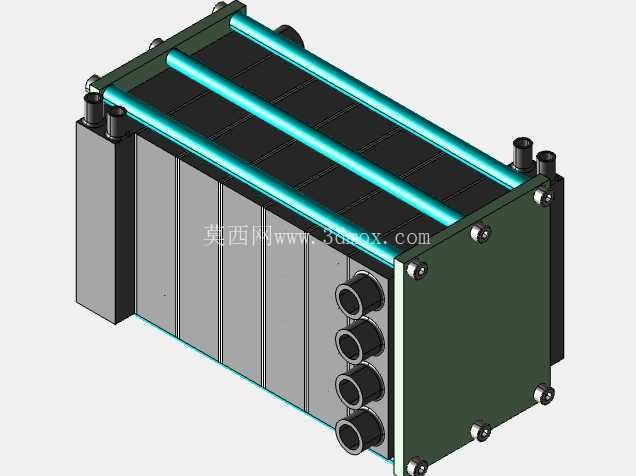

在安装边界设计上，装置整体为规整的长方体阵列结构，所有流体进出口都布置在阵列结构的统一侧端面，进出口的接口尺寸、位置公差完全匹配航天标准管路接头，安装时可直接通过端面法兰与系统管路对接，无需额外设计转接工装。装置的外轮廓尺寸可根据模块拼接数量灵活调整，单模块的外形尺寸适配航天载荷常用的安装板预留孔位，模块之间的拼接采用定位销+端面密封的结构形式，拼接完成后整体结构的平面度、平行度公差满足航天设备的安装精度要求，不会因为拼接导致整体结构的刚度下降。

从功能特性来看，这款换热装置的冷量传递效率远高于传统管壳式、板翅式低温换热器，同等体积下的换热功率可提升60%以上，同时流道的压降控制在系统允许的范围内，不会额外增加低温输送泵的工作负载。装置的结构本身具备足够的结构强度，可直接作为管路支撑结构的一部分使用，无需额外设计独立的支撑支架，进一步压缩了整个热管理系统的占用空间与整体重量。针对太空环境下的真空使用场景，装置所有的密封面都采用金属硬密封设计，不存在橡胶密封件在低温、真空环境下老化、泄漏的问题，可满足长周期在轨服役的可靠性要求。

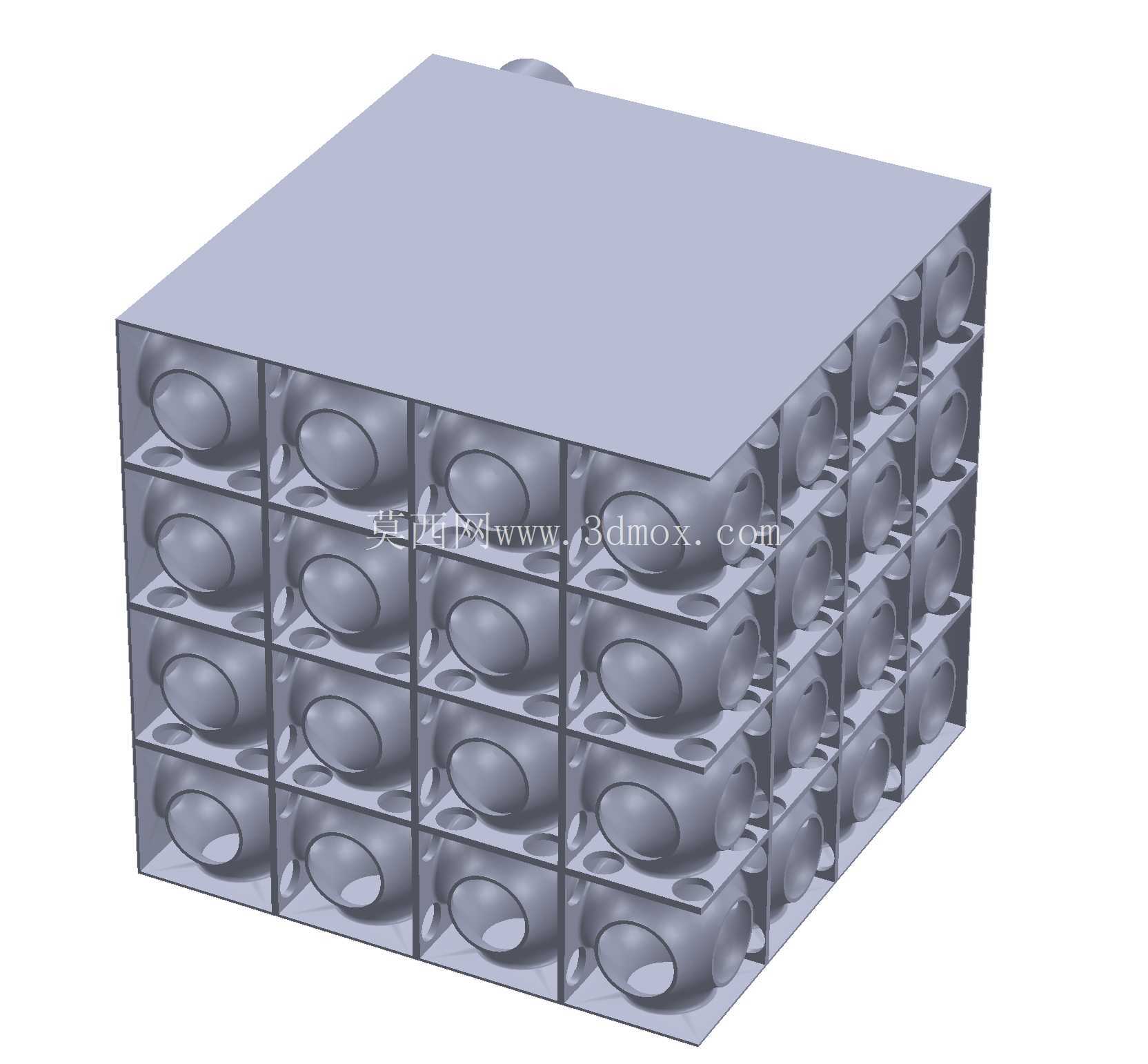

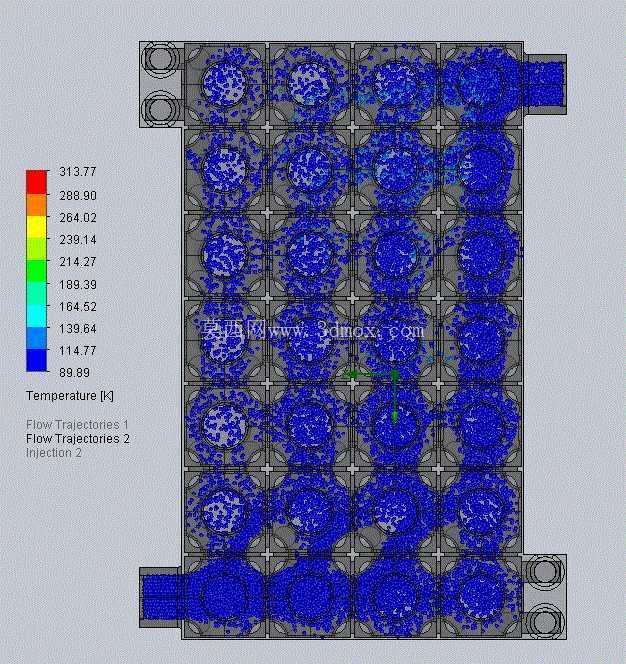

在实际应用过程中，这类模块化换热装置可根据不同航天器的热负荷需求，灵活调整模块拼接数量，小功率场景下可采用2×2的模块阵列，大功率场景下可扩展至4×4甚至更大规模的阵列，不同模块阵列的接口位置保持统一，无需对系统主管路进行重新设计，大幅降低了不同型号航天器热管理系统的设计迭代成本。每个换热单元的流道阻力经过一致性校准，多模块拼接后各流道的流量分配偏差控制在5%以内，不会出现部分流道流量不足导致的换热效率下降问题。同时装置的结构设计充分考虑了增材制造的工艺可行性，所有悬垂结构都设计了最小自支撑角度，成型过程中无需添加过多的工艺支撑，减少了后续支撑去除的工作量，也避免了支撑去除过程中对流道内壁、薄壁结构的损伤，保证零件成型后的尺寸精度与表面质量满足设计要求。
