紧凑型U型荧光节能灯光源结构设计

日常民用与商用场景里的紧凑型荧光节能灯，核心是在有限的安装空间内实现更高的光效输出，替代传统白炽灯的低光效缺陷，这款U型排布的灯管结构，首先要匹配常规螺口灯座的安装边界，灯头部分采用通用E27规格的螺纹结构，螺纹外径控制在26.3mm到26.7mm之间，螺纹总长度22mm，能够直接适配市面绝大多数民用吊灯、台灯、壁灯的标准灯座，不需要额外加装转接配件，替换传统白炽灯时不需要改动原有照明线路的安装结构。

灯管部分采用多U型弯折的排布方式，相比单U型结构，在相同的灯管总长度下，整体发光部分的轴向高度被压缩到110mm以内，最大径向直径控制在55mm，能够适配大部分常规尺寸的灯罩，不会出现灯管过长顶到灯罩内壁、或者直径过宽卡不进灯罩固定圈的问题。灯管的玻璃管壁厚度控制在0.8mm到1.0mm之间，既保证玻璃结构的抗冲击强度，避免安装拧动时受力碎裂，也能控制荧光粉层的涂覆均匀度，减少光线透出时的明暗差。灯头与灯管衔接的塑料基座采用耐高温PBT材质，基座内部预留了镇流器的安装空间，电子镇流器的电路板固定位做了限位筋设计，装配时不需要额外打胶固定，靠筋位的过盈配合就能卡住电路板，同时基座上开有3个直径1.2mm的散热小孔，平衡灯管工作时内部的热量积聚，避免塑料基座长期处于高温环境下出现老化脆化的问题。

从实际使用的功能逻辑来看，这款节能灯的发光角度覆盖180度以上的半球范围，多U型灯管的排布让各个方向的发光量更均匀，不会出现单灯管结构侧面暗区明显的问题，适合作为室内主照明或者局部补光光源使用，在走廊、卫生间、办公室格栅灯等场景下，不需要额外搭配反光罩就能达到足够的照度均匀度。建模过程中首先确定灯头的安装基准面，以螺纹的端面作为Z轴零点，向上推导基座的高度尺寸，基座的锥面过渡角度设置为15度，既保证外观的流畅性，也能让安装时手指拧动的受力面更贴合，不会出现打滑的问题。灯管的弯折半径统一设置为8mm，避免弯折半径过小导致玻璃管内部荧光粉层开裂、或者管内汞蒸气流通不畅影响启动性能，每段U型灯管的平行段间距控制在3mm，既避免灯管间距过小导致工作时热量集中，也不会因为间距过大让整体径向尺寸超出常规灯罩的适配范围。

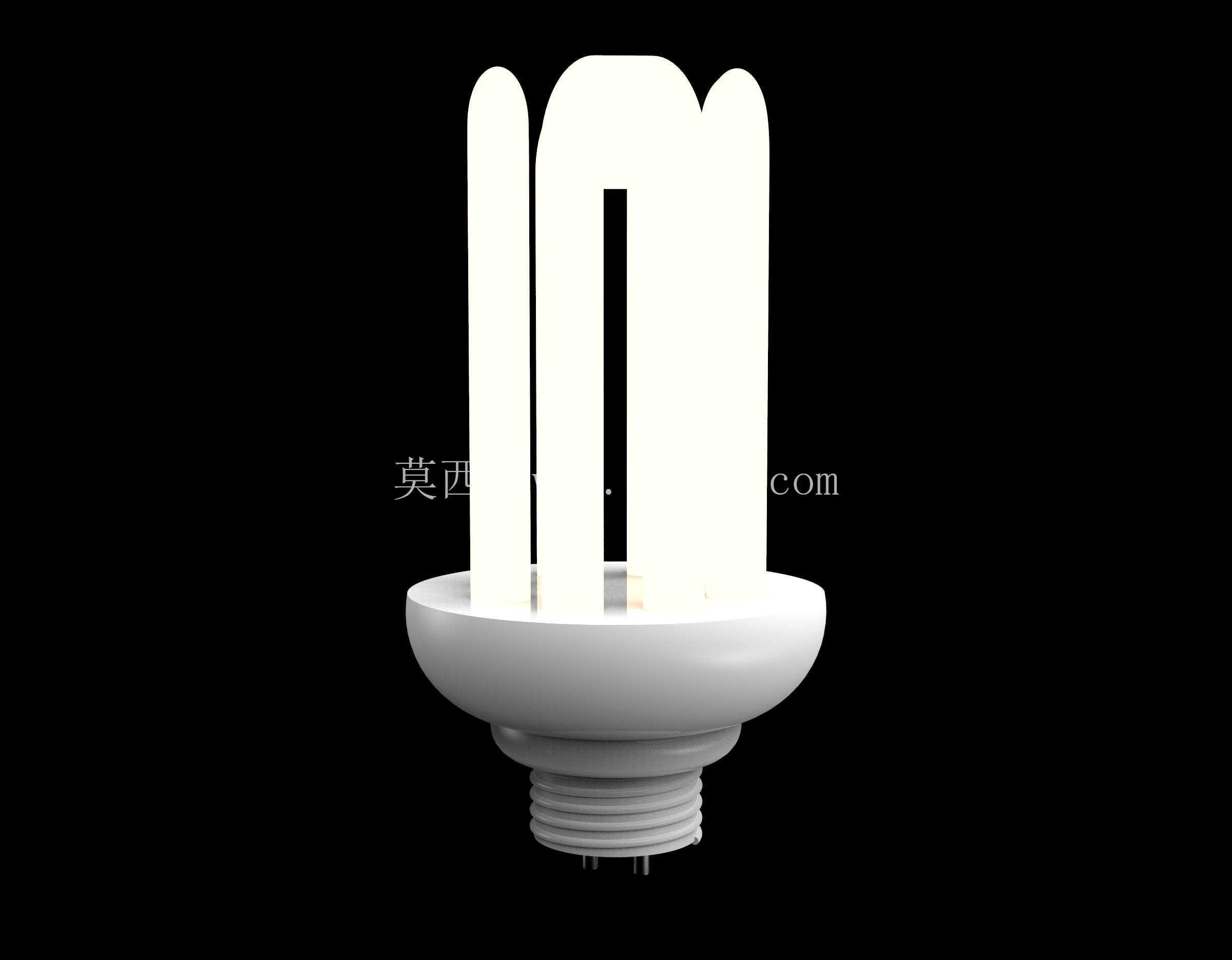

考虑到实际装配的公差配合，灯头螺纹部分和塑料基座的衔接位做了0.2mm的过盈量，装配时通过压装工艺将金属灯头压入塑料基座的固定槽，配合侧面的两个铆接点，保证灯头和基座之间的抗扭强度达到3N·m以上，满足安装拧动时的受力要求，不会出现拧动灯泡时灯头和基座松脱的问题。灯管和塑料基座的固定位采用耐高温硅胶密封，密封层厚度1.5mm，既可以固定灯管的位置，避免运输震动导致灯管偏移，也能阻挡灰尘和蚊虫进入基座内部，防止电路板积灰影响电路寿命。建模时特意还原了灯管端部的排气尖结构，这个位置是灯管生产时抽真空充入惰性气体的工艺残留，虽然不影响实际使用，但在做产品渲染或者结构验证时，保留这个细节能够让模型和实际量产产品的一致性更高，在做装配干涉检查时，也能避免因为忽略这个小结构导致和灯罩内部的固定件出现干涉。

在照明场景的适配性上，这款结构的节能灯功率覆盖8W到24W区间，对应不同的灯管长度和U型数量，本次建模的3U结构对应15W功率，光效可以达到60lm/W以上，相比同亮度的白炽灯能耗降低80%左右，适合在层高2.8米以内的室内空间作为主照明使用，安装时不需要考虑灯座的承重问题，整灯重量控制在120g以内，普通塑料灯座完全可以承载，不会出现长期使用后灯座变形下垂的问题。结构设计时还考虑了低温启动的适配性，灯管的电极位置预留了足够的预热空间，配合基座内的电子镇流器，在零下10度的环境下也能正常启动，不会出现灯管闪烁、启动延迟的问题，适合北方无供暖的阳台、仓库等低温场景使用。
