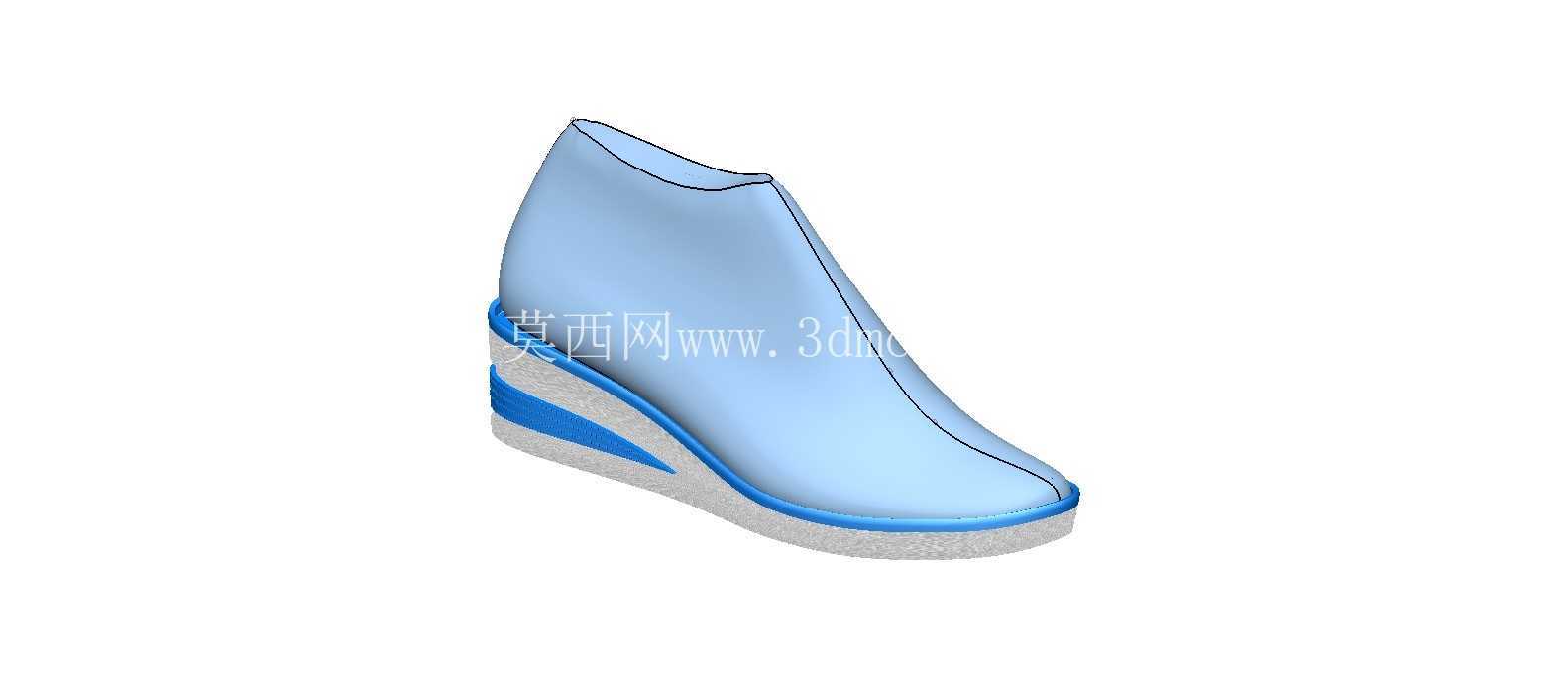

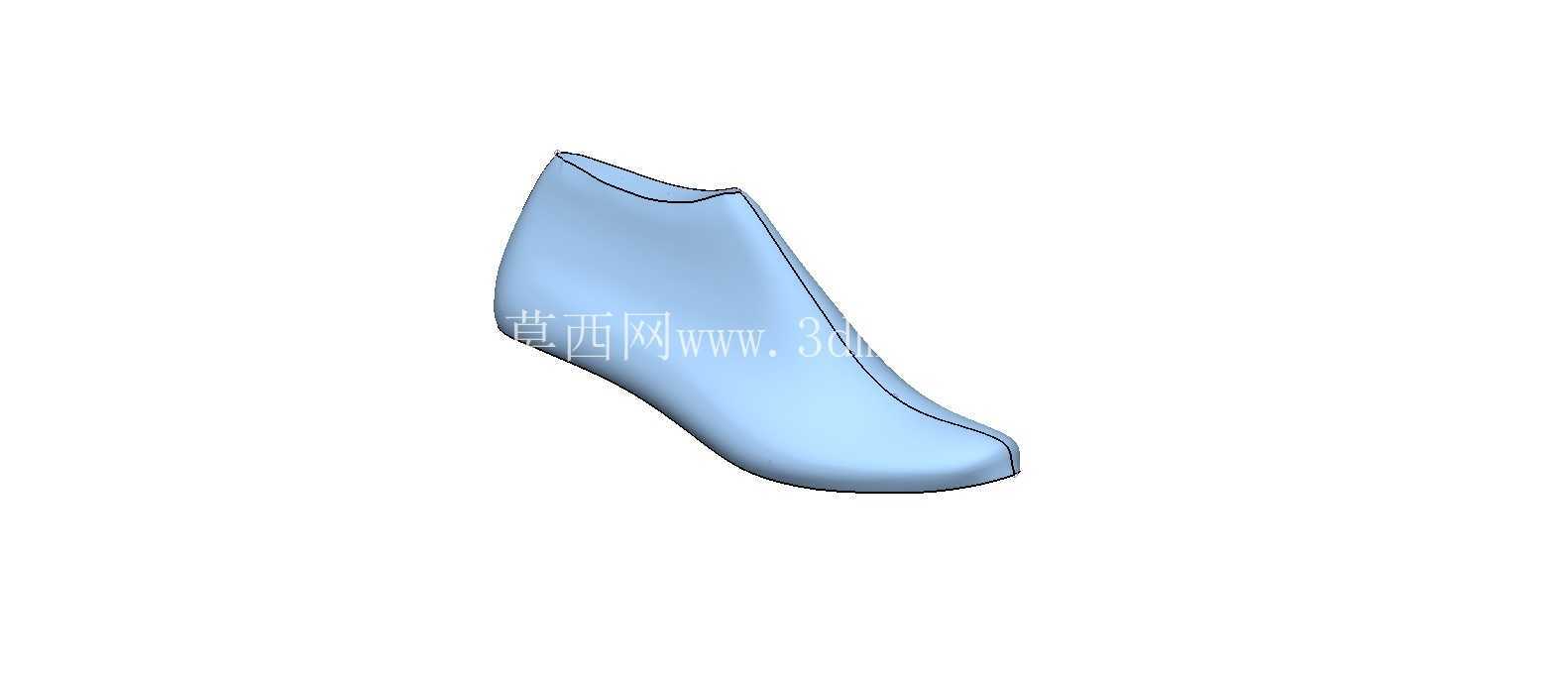

短筒鞋楦三维结构设计方案

在制鞋生产全流程中，鞋楦是决定成品鞋贴合度、穿着舒适度与外观廓形的核心基准工装，本次设计的短筒鞋楦结构，主要面向日常休闲短靴、踝靴类产品的量产开发环节，适配冷粘、注塑等多种制鞋工艺的生产需求。从实际生产的应用场景来看，该鞋楦可直接作为鞋面绷帮工序的定型支撑，也可作为鞋底压合、内里贴合、后帮定型等多道工序的定位基准，能够覆盖从样品开发到批量量产的全流程工装需求，帮助制鞋生产线统一鞋型尺寸基准，减少不同工序间的尺寸偏差累积。

设计过程中首先围绕足部生理结构做基准适配，楦体的跖围、跗围、兜跟围尺寸均参照成年女性常规脚型数据做梯度设置，楦头部位做微收的圆头处理，既保证日常穿着时脚趾有足够的活动余量，避免挤脚问题，也能适配多数休闲短靴的外观造型需求；楦背的弧度曲线经过反复调整，贴合足弓自然隆起的形态，避免成品鞋穿着时出现压脚背、掉跟等常见问题；后帮部位的弧度做了针对性的内收处理，能够在绷帮工序中保证后帮鞋面贴合紧密，不会出现起皱、偏移的问题，同时匹配日常行走时脚踝的活动角度，减少短靴后帮磨脚踝的概率。

从安装边界与适配性来看，该鞋楦的底部平面做了统一的基准找平处理，能够适配常规制鞋生产线的楦头固定夹具，不需要额外做定制化的夹具改造，可直接替换现有生产线的同码数鞋楦投入使用；楦体的总高度控制在踝骨以上20mm位置，刚好覆盖短筒靴的帮面高度范围，不会因为楦体过高影响短帮款式的定型效果，也不会因为高度不足导致帮面定型不到位；楦体侧面的分型线做了平滑过渡处理，在开模取模或者脱楦工序中，不会刮伤鞋面的内里或者面料，能够有效降低生产过程中的次品率。

功能特性层面，该鞋楦的整体曲面做了G2连续的顺滑处理，没有尖锐的棱角或者突兀的曲面转折，保证鞋面材料绷帮之后能够均匀受力，不会出现局部应力集中导致的面料变形、缝线崩开等问题；楦底的弧度按照日常行走的足弓受力分布做了优化，前掌部位做了1.5°的自然翘度，匹配行走时前掌的弯折角度，能够让成品鞋的鞋底弯折点与足部自然弯折点重合，大幅提升长时间穿着的舒适度；后跟部位的着地平面做了水平度校准，保证成品鞋放置时不会出现歪斜、晃荡的问题，同时适配常规厚度的鞋底组装需求，不管是平底款还是低跟款的短靴，都可以通过调整楦底垫片的方式快速适配，不需要重新制作整套鞋楦，能够大幅缩短新款鞋型的开发周期。

设计思路上没有追求过度夸张的造型廓形，而是优先保证量产过程中的工艺可行性，楦体所有曲面的拔模角度都控制在3°以上，不管是用于制作铸造模具还是直接作为3D打印的成品楦，都能顺利完成脱模工序，不会出现卡模、曲面拉伤的问题；楦体的壁厚按照常规制鞋工装的使用强度做了等壁厚设计，在保证整体结构强度、能够承受绷帮时的面料拉力不变形的前提下，尽可能降低整体重量，减少生产线工人长时间操作的劳动负荷；针对不同面料的适配性，楦体表面的粗糙度要求控制在Ra1.6以下，光滑的表面不会勾坏针织、皮革等各类鞋面面料，同时也方便脱楦时的润滑操作，不会因为表面过于粗糙导致脱楦困难。

在实际生产适配中，该鞋楦可以通过调整局部尺寸快速衍生出不同宽度的楦型版本，适配不同脚宽的消费群体需求，不需要重新构建整体曲面，只需要在现有三维模型的基础上对跖围、跗围部位做参数化调整即可，能够大幅降低系列化鞋型的开发成本；楦体的前后端都预留了标准的夹具定位孔，能够适配自动化制鞋生产线的机械臂抓取定位需求，匹配后续智能化制鞋设备的升级改造，不需要对楦体结构做二次修改。
