参数化无支撑FDM工艺3D打印鞋结构

这款参数化鞋体结构，最初是面向鞋类实验室的结构验证、工艺教学场景开发，核心适配桌面级FDM熔融沉积成型3D打印设备的生产边界，针对0.4毫米标准喷嘴、0.24毫米层厚的常规打印参数做了全链路的几何优化，不需要额外打印支撑结构就能完成一体成型，能直接用于鞋类结构快速打样、个性化定制鞋款的小批量试制，也可作为增材制造工艺教学的实操案例，帮助从业者理解面向增材制造的结构设计逻辑。

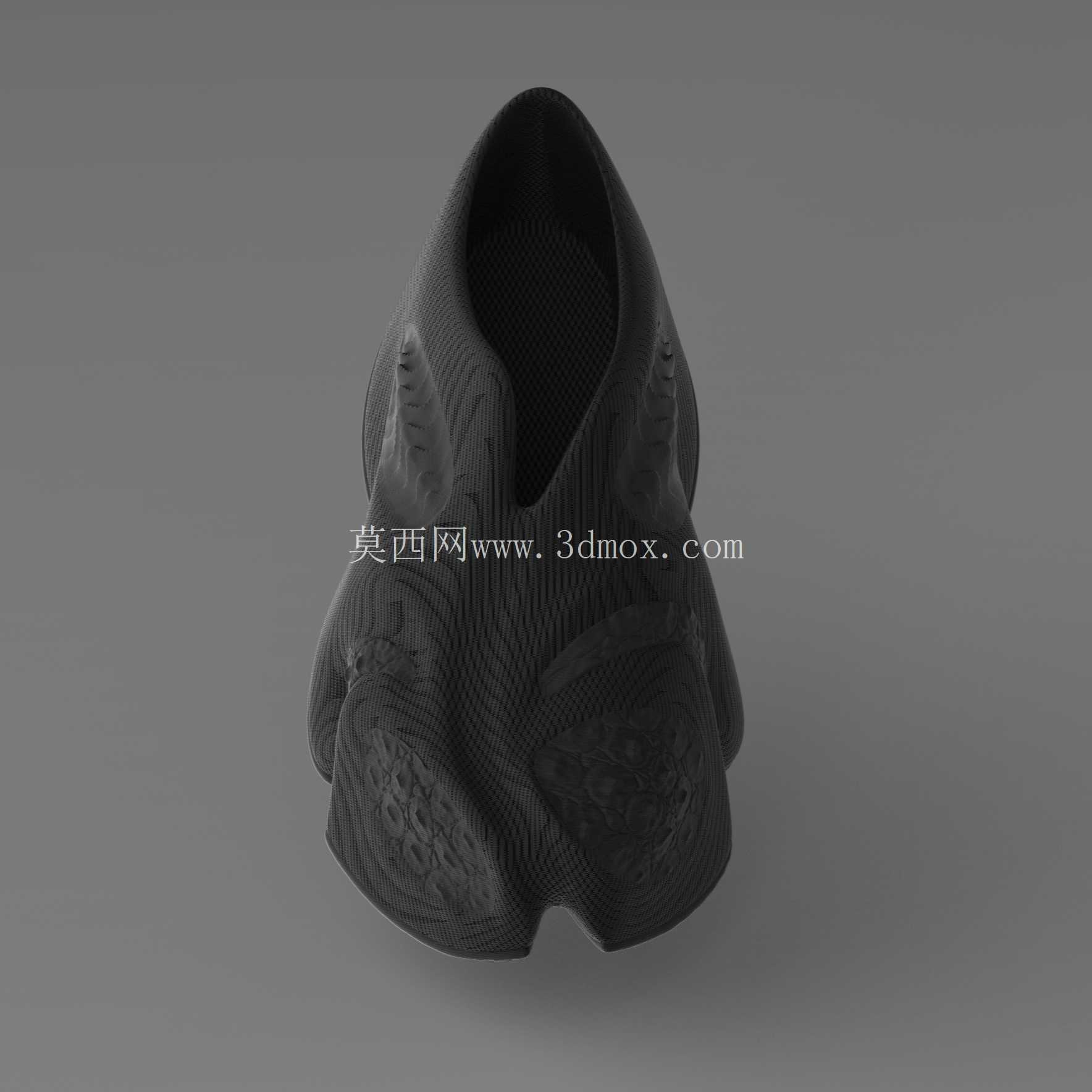

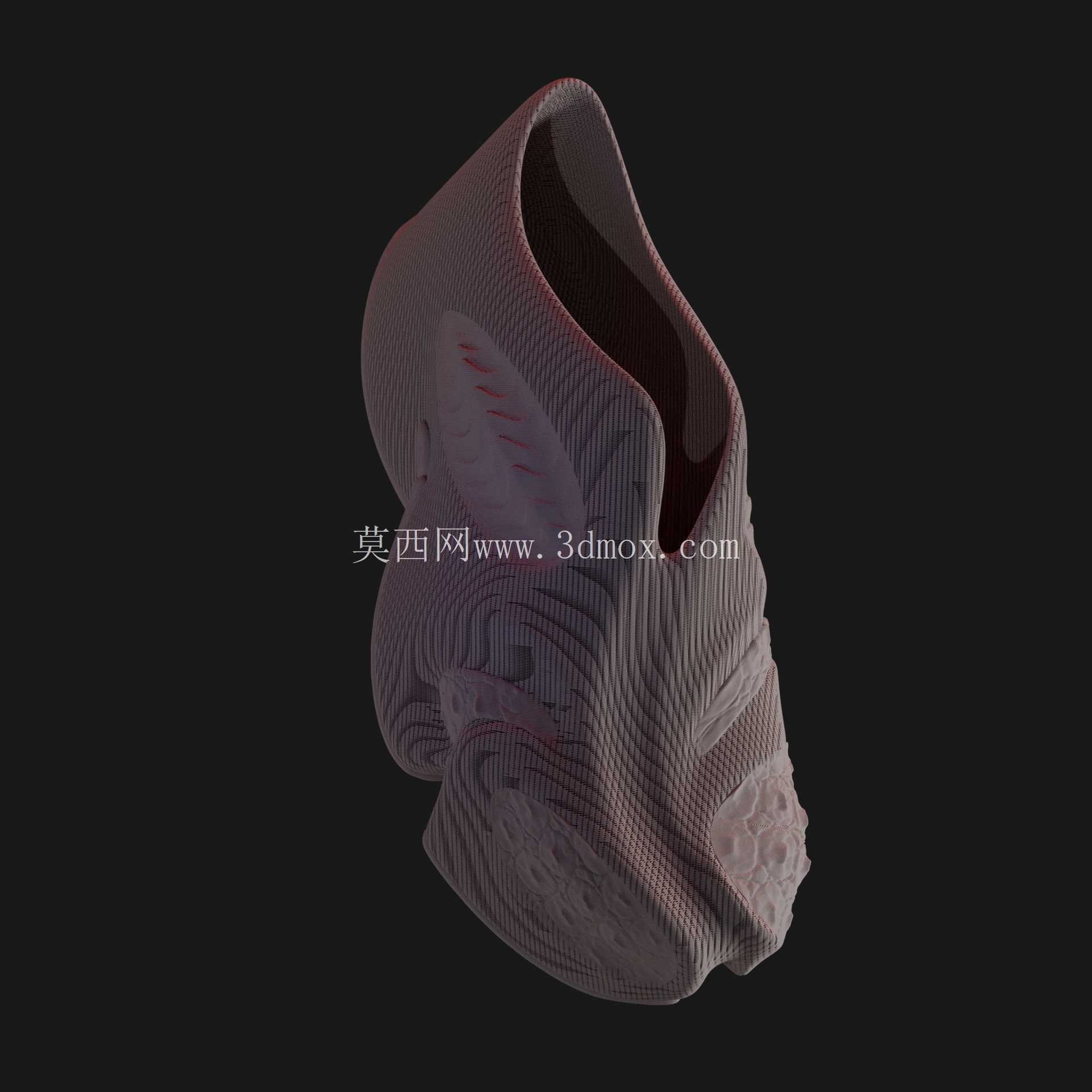

从设计思路上看，整个鞋体没有拆分独立部件，采用一体化连续曲面构建，鞋口位置做了渐进式的壁厚过渡，从鞋口边缘的1.2毫米壁厚逐步过渡到鞋身主体的2.0毫米壁厚，既保证穿脱时的开口形变余量，又能维持鞋身整体的支撑强度，不会因为日常穿戴的挤压出现不可逆的形变。鞋身表面的分层纹理不是后期贴图附加的效果，而是顺着FDM打印的层积方向做的几何结构优化，每一层的轮廓线都顺着足部受力的方向排布，在不额外增加打印耗材用量的前提下，提升了鞋身侧面的抗弯折性能，同时纹理的凹凸深度控制在0.3毫米以内，不会出现层间剥离的风险，也能避免打印过程中出现翘边、层错的问题。

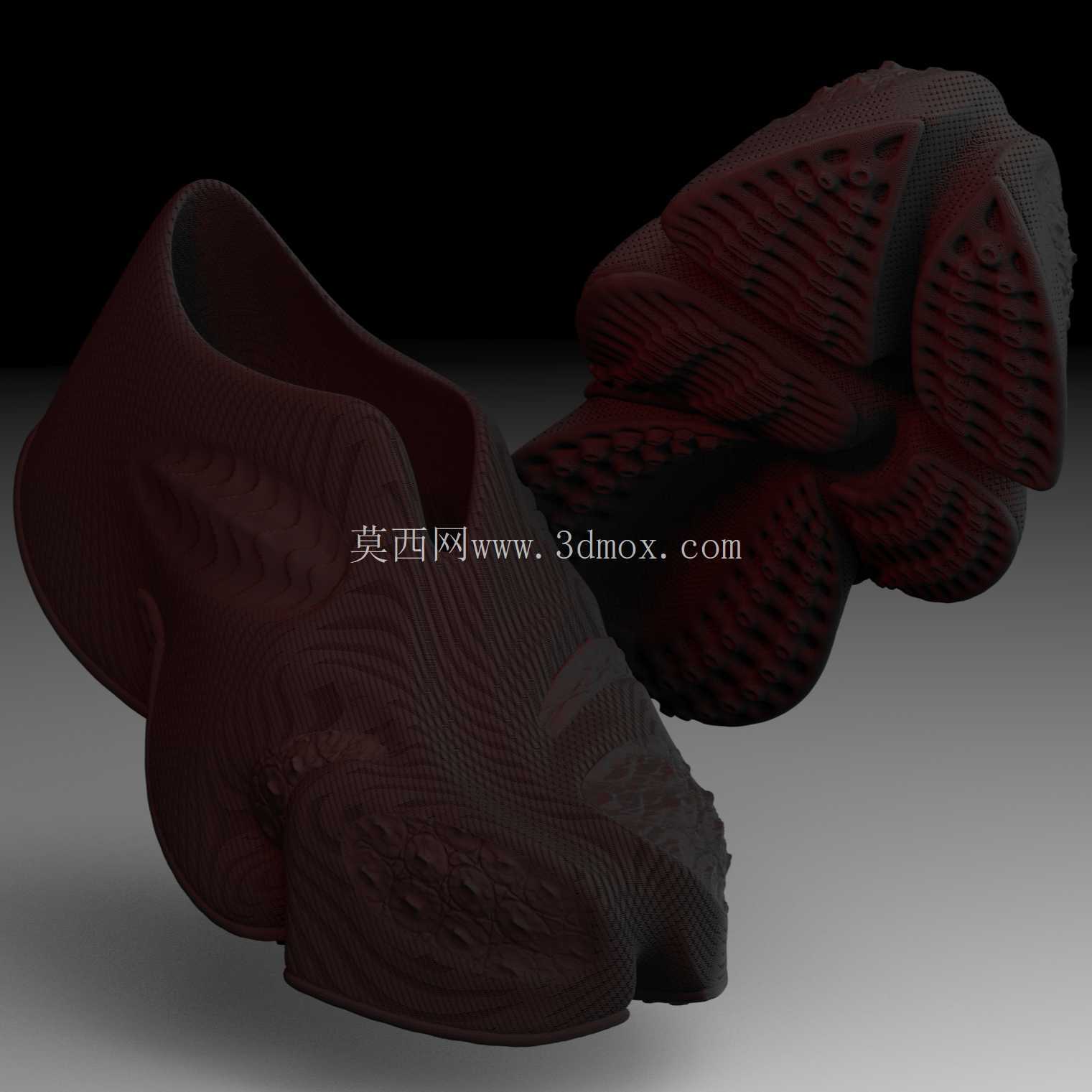

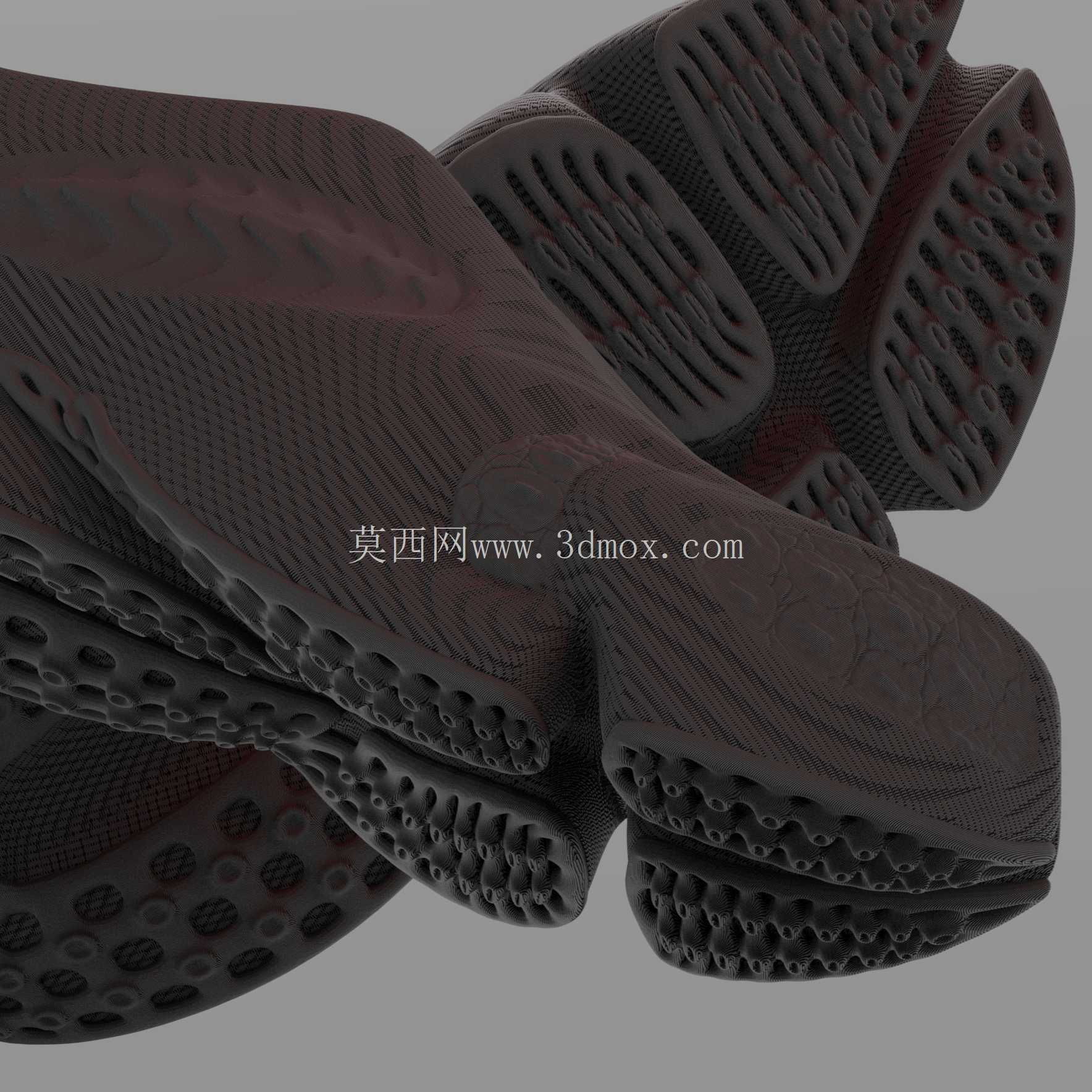

鞋底部分的结构做了分区功能设计，前掌位置的网格密度更高，单元壁厚1.5毫米，能提供足够的蹬踏反馈，适合行走时的前掌弯折需求；足弓位置做了连续的支撑肋结构，顺着足弓的自然弧度排布，不需要额外添加支撑就能打印出悬空的支撑曲面，能对足弓形成均匀的承托，避免长时间穿戴的足弓疲劳；后跟位置的结构做了缓震形变腔，腔室的壁厚控制在1.8毫米，受压时能产生1-2毫米的弹性形变，吸收落地时的冲击，同时形变腔的几何角度做了45度的自支撑设计，打印时不需要在腔室内部添加支撑材料，打印完成后不需要额外的支撑拆除工序，直接清理表面少量的打印毛刺就能使用。

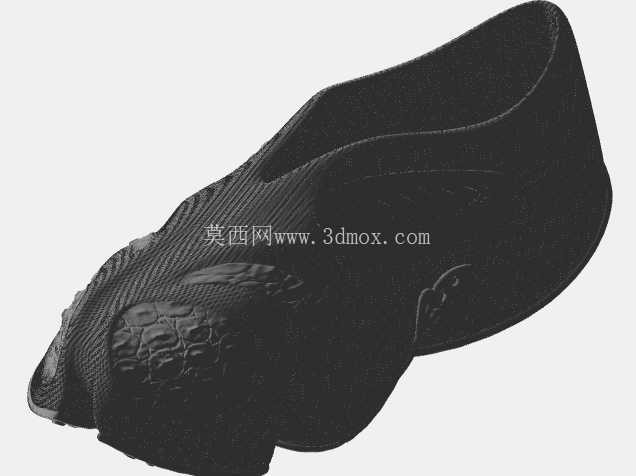

从安装与适配边界来看，这款鞋体的内部型腔完全按照标准欧码45码的足部三维尺寸构建，内部长度290毫米，脚掌最宽位置宽度105毫米，后跟位置宽度68毫米，鞋帮高度85毫米，属于低帮套脚款式，不需要额外搭配鞋带、鞋扣等附属配件，一体打印完成后就能直接穿戴测试。整个鞋体的外轮廓尺寸控制在300毫米×110毫米×100毫米的范围内，刚好适配多数桌面级FDM3D打印机的成型仓尺寸，不需要对模型做拆分打印，也不需要调整打印机的常规成型参数，使用常规的PLA、TPU等柔性或刚性打印耗材都能完成制作，当使用柔性耗材打印时，鞋身的弯折寿命能达到一万次以上，满足日常穿戴的基本强度需求；使用刚性耗材打印时，可作为鞋款设计的初版手板，用于验证鞋型的外观比例、穿戴贴合度，缩短鞋款开发的打样周期。

在实际应用场景中，这类一体打印的鞋体结构，既可以用于个性化定制鞋款的快速交付，针对特殊脚型的用户调整型腔尺寸后，直接打印成品，不需要开模制作，大幅降低小批量定制的成本；也可以用于鞋类设计的教学演示，让学生直观理解面向增材制造的设计逻辑，掌握无支撑结构的设计技巧；还能作为3D打印科普活动的展示案例，直观展现3D打印一体成型复杂结构的技术优势。整个结构的几何曲面全部为原创构建，没有沿用现有鞋款的开模结构，所有的悬空位置都做了大于45度的自支撑角度处理，打印过程中不会出现塌边、下垂的打印缺陷，层间结合强度能满足日常使用的受力需求，鞋身的纹理结构除了提升结构强度之外，也能增加鞋身表面的摩擦力，提升穿戴时的贴合度，避免行走时出现脚在鞋内滑动的问题。鞋口位置做了圆角过渡处理，圆角半径3毫米，避免打印完成后边缘的锐边划伤皮肤，同时也能提升鞋口的形变能力，方便不同脚围的用户穿脱。
