汽车前挡风玻璃雨刮器结构设计

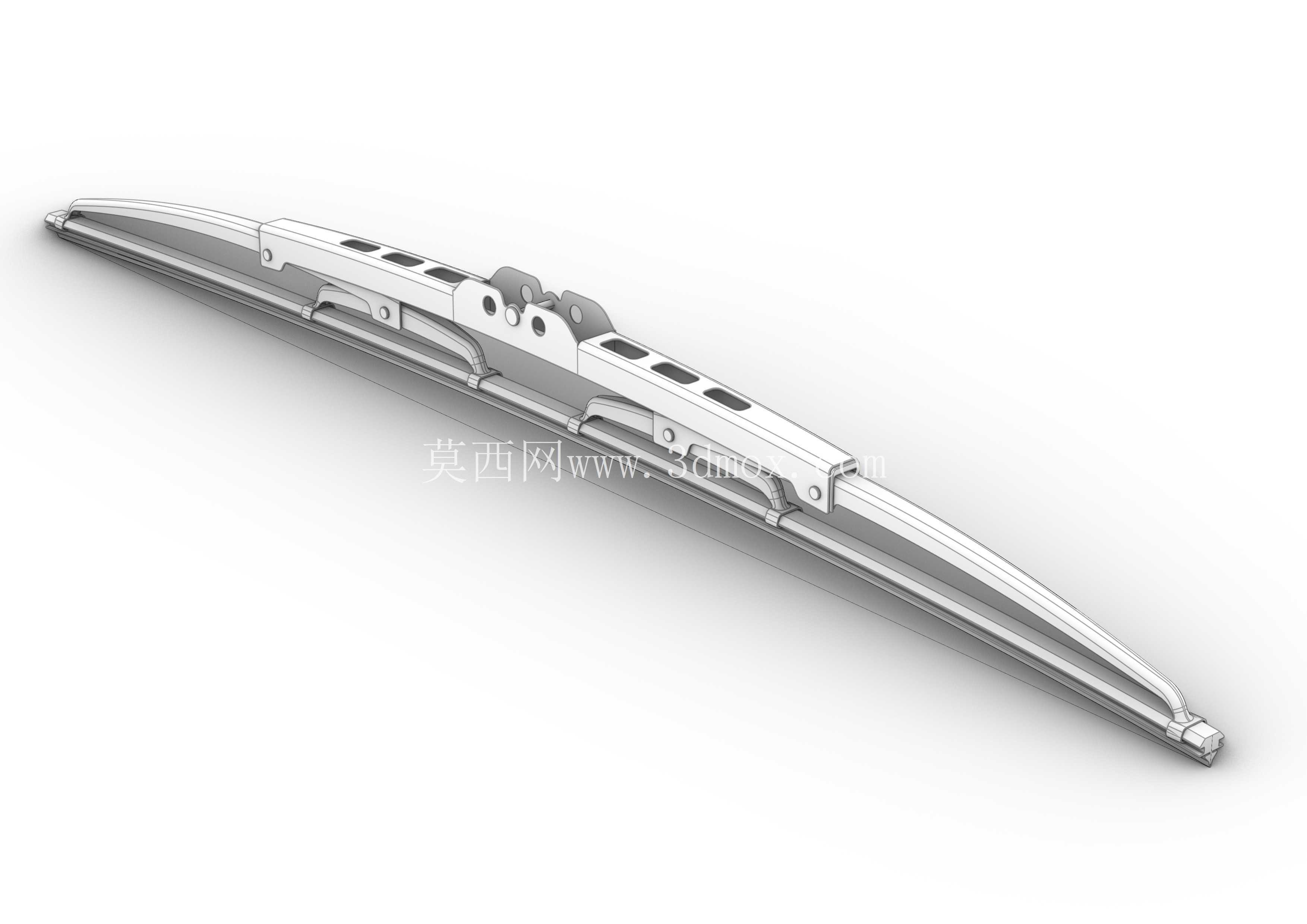

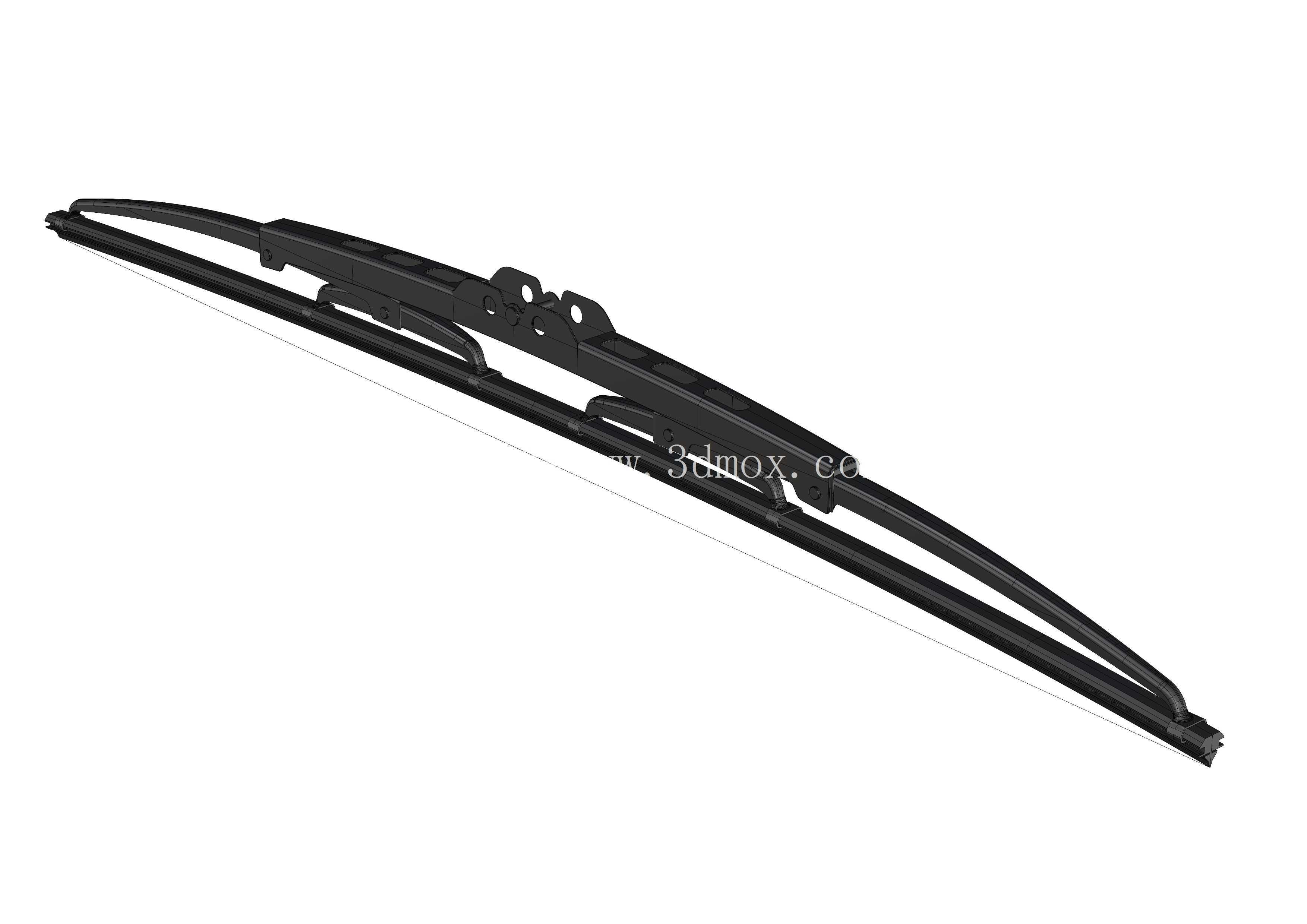

　　日常车辆行驶过程中，前挡风玻璃的视野清晰度直接决定驾驶安全，雨刮器作为承担玻璃表面清洁功能的核心部件，其结构设计的合理性直接影响雨雪天气、扬尘路况下的刮拭效果。这套雨刮结构采用有骨式设计思路，整体依靠多段式金属支撑骨架将刮片压力均匀分散到胶条的各个接触段，避免无骨雨刮在大曲率挡风玻璃上容易出现的局部压力不足、刮拭留痕问题。从安装边界来看，雨刮臂的连接端采用标准U型钩接口，适配市面绝大多数乘用车型的雨刮臂输出轴，接口处的卡扣结构设计预留了1.2mm的装配间隙，既可以保证安装时的推入顺畅度，也能避免车辆高速行驶时雨刮出现松旷抖动。

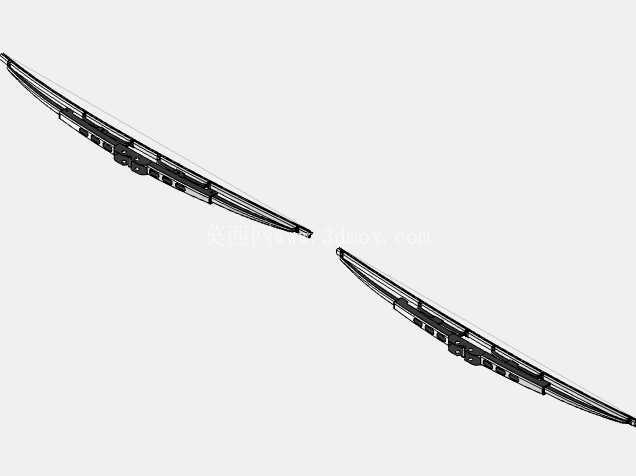

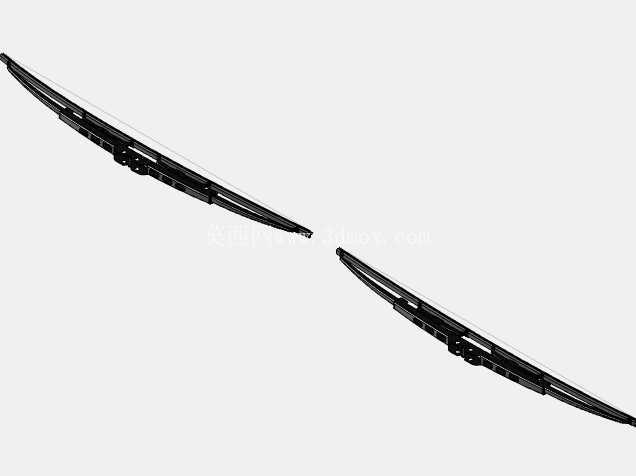

　　刮片整体长度按照主流A级车的主副驾挡风玻璃覆盖范围设定，主驾侧刮片长度覆盖玻璃横向72%的可视区域，副驾侧刮片长度略短，避免两支雨刮在摆动过程中出现运动干涉，摆动角度范围设计为0到125度，刮臂的转轴位置经过反复校核，确保刮片运行到下止点时不会碰撞挡风玻璃下方的通风盖板，运行到上止点时不会超出玻璃上沿的密封胶条边界。从功能特性来看，金属骨架的每一段支撑爪都对应独立的胶条压点，每个压点的压力控制在1.2N到1.5N之间，既可以保证胶条与玻璃表面的紧密贴合，又不会因为压力过大导致胶条过度磨损、运行阻力升高。

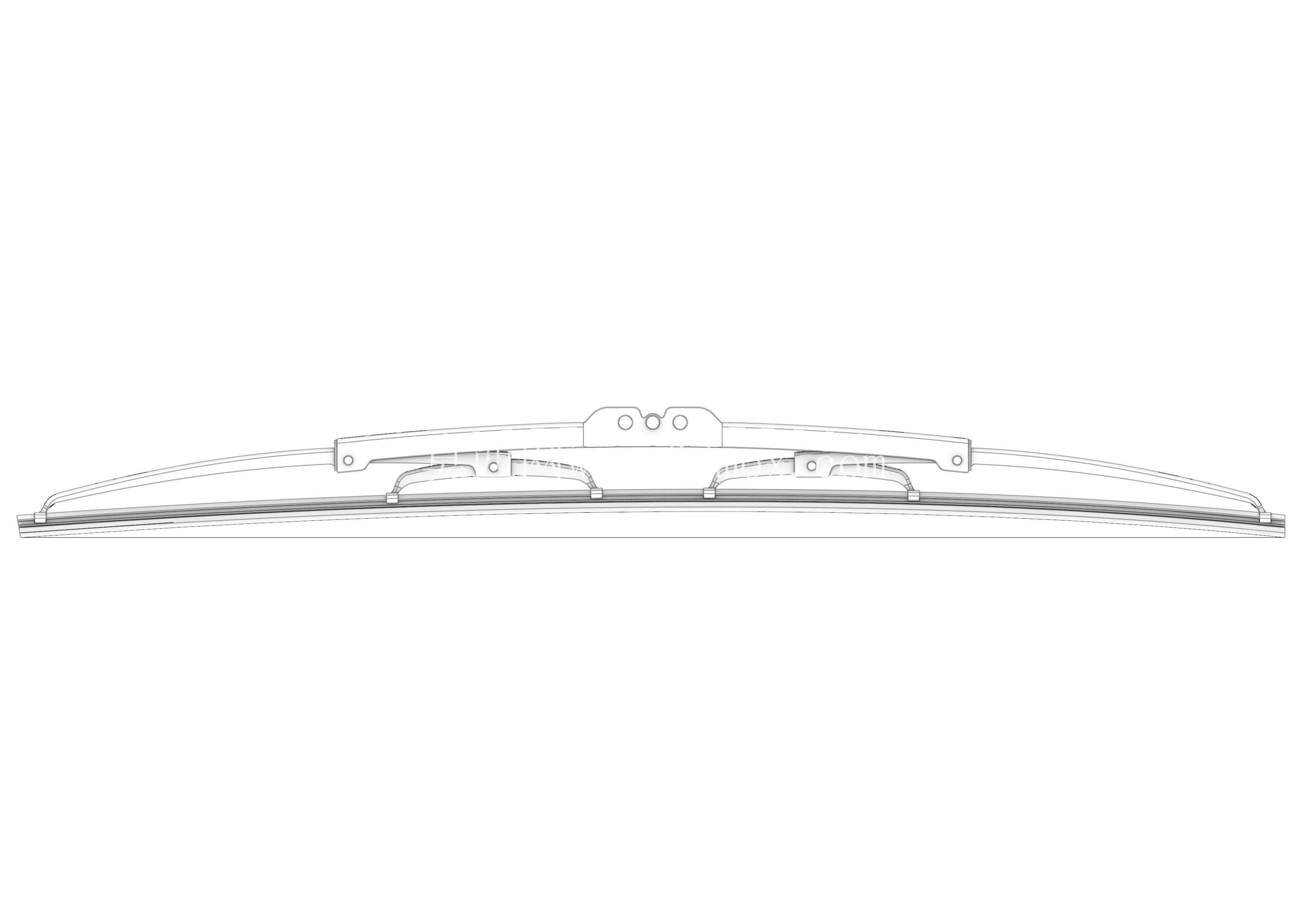

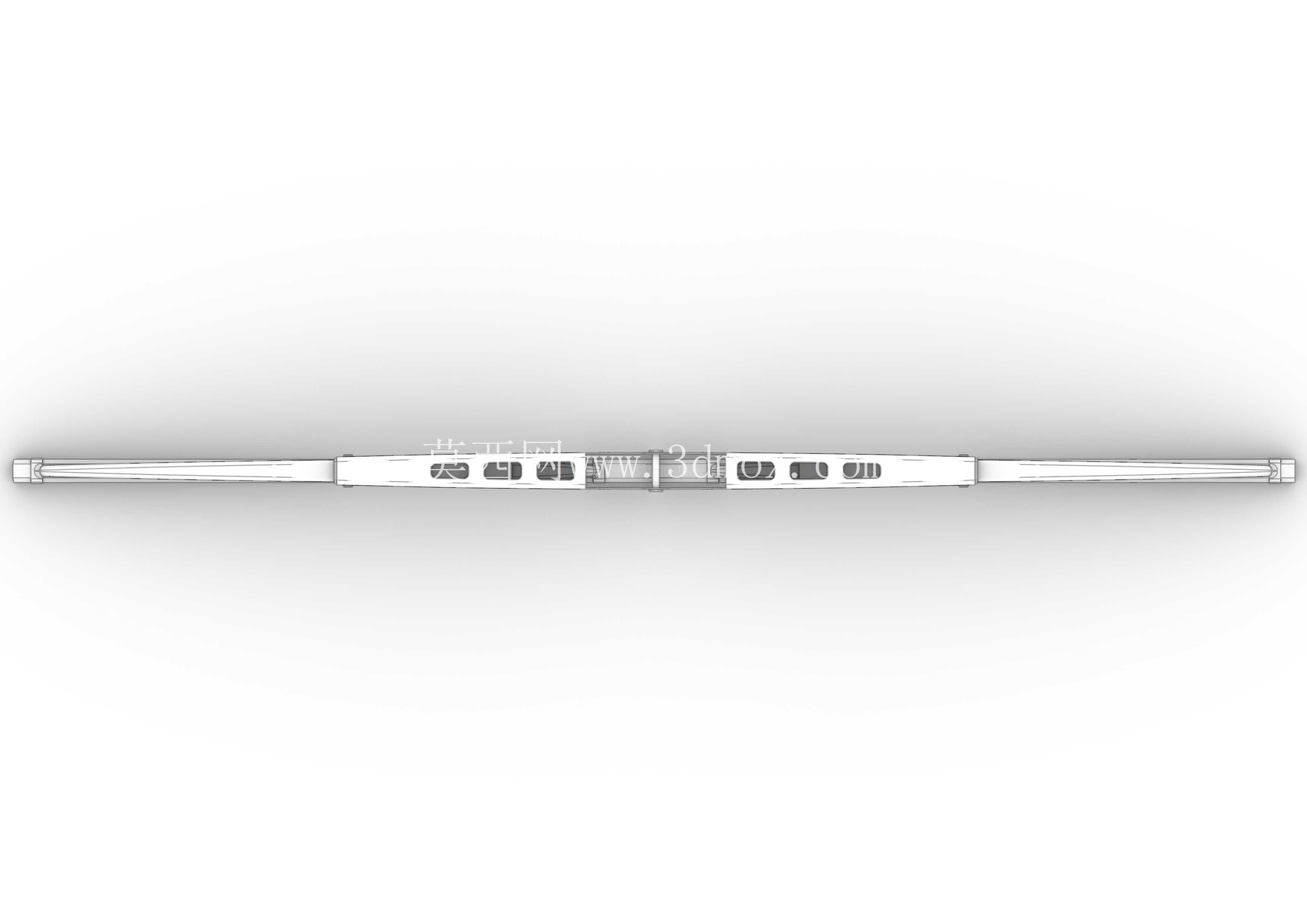

　　胶条部分采用双唇边结构，主唇边负责刮除玻璃表面的水膜、灰尘与虫胶残留，副唇边起到支撑缓冲作用，当雨刮高速往复摆动时，副唇边可以抵消气流带来的刮片上浮问题，保证120km/h时速下的刮拭稳定性。设计过程中重点校核了雨刮的运动轨迹，通过三维建模的运动仿真模拟，反复调整刮臂的初始安装角度与连杆机构的传动比，确保刮片在整个摆动行程中，胶条的翻转角度保持在30度到45度之间，避免胶条出现翻边、异响问题。骨架部分采用冷轧钢板冲压成型，表面做电泳防锈处理，能够适应-40℃到80℃的工作环境温度，避免长期日晒雨淋出现骨架锈蚀、卡滞问题。

　　在实际应用场景中，这套雨刮结构不仅可以应对常规雨天的雨水刮除需求，在北方冬季的积雪天气、春季的扬尘浮尘天气、高速行驶的虫尸附着场景下，都能通过均匀的压力分布实现稳定的清洁效果，不会出现局部漏刮、水痕残留影响驾驶视线的问题。结构设计上还充分考虑了后期更换的便捷性，U型接口的解锁按键设置在接口侧面，用户不需要额外工具就可以手动完成雨刮片的拆卸更换，按键的按压力度设置为15N，既可以避免行驶中误触脱落，又不会因为按压力度过大导致更换困难。刮片的钢片弹性经过反复调校，在胶条磨损1mm的范围内，依然可以保证各个压点的压力偏差不超过10%，延长胶条的有效使用寿命。整个三维建模过程中，所有的配合间隙、运动包络都按照实车装配要求做了公差预留，骨架的冲压折弯角度、支撑爪的位置度都设定了明确的形位公差要求，确保开模生产后的零件可以直接装配使用，不需要额外的修配调整。
