Voopoo Argus P2换弹式电子雾化设备结构建模

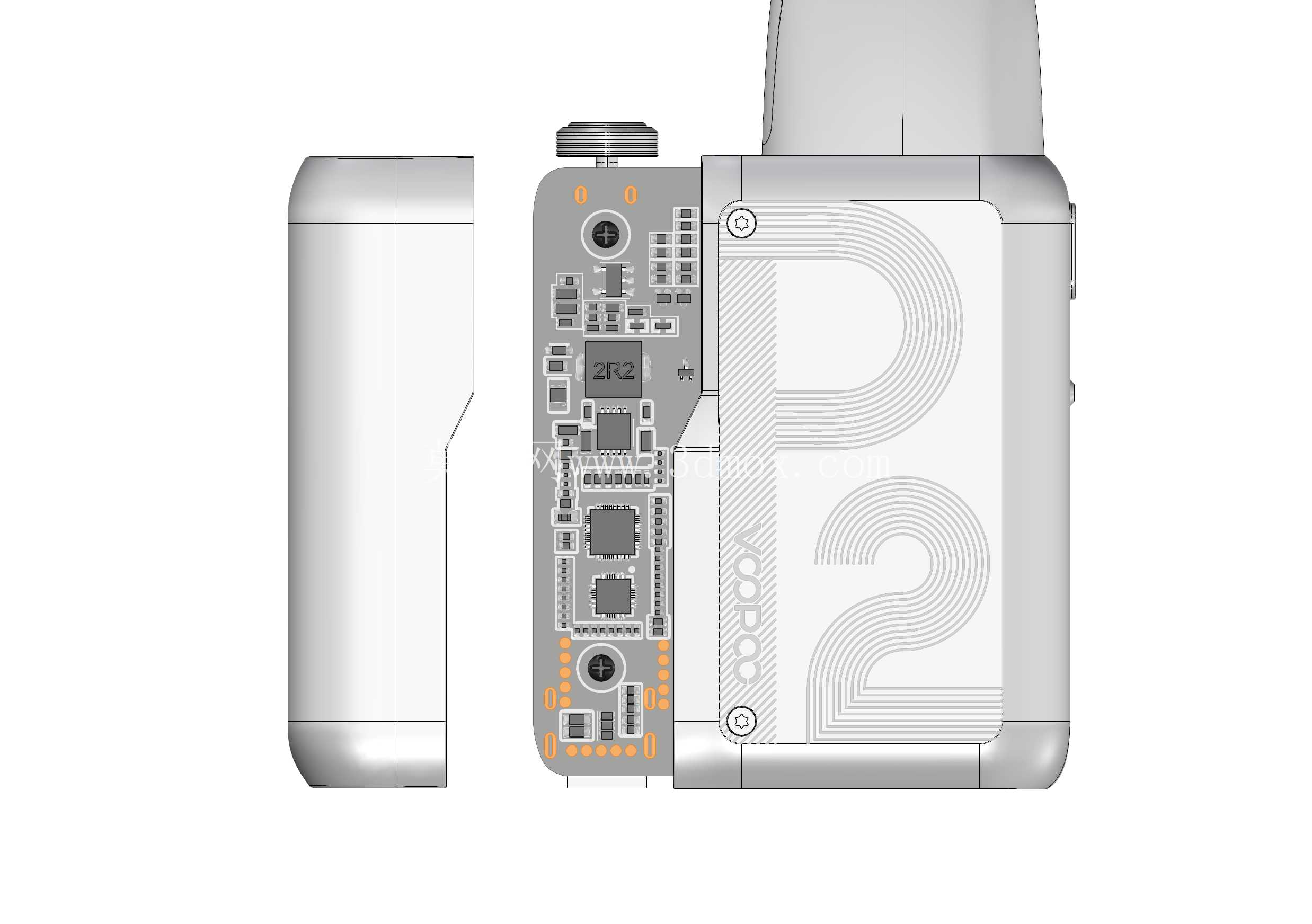

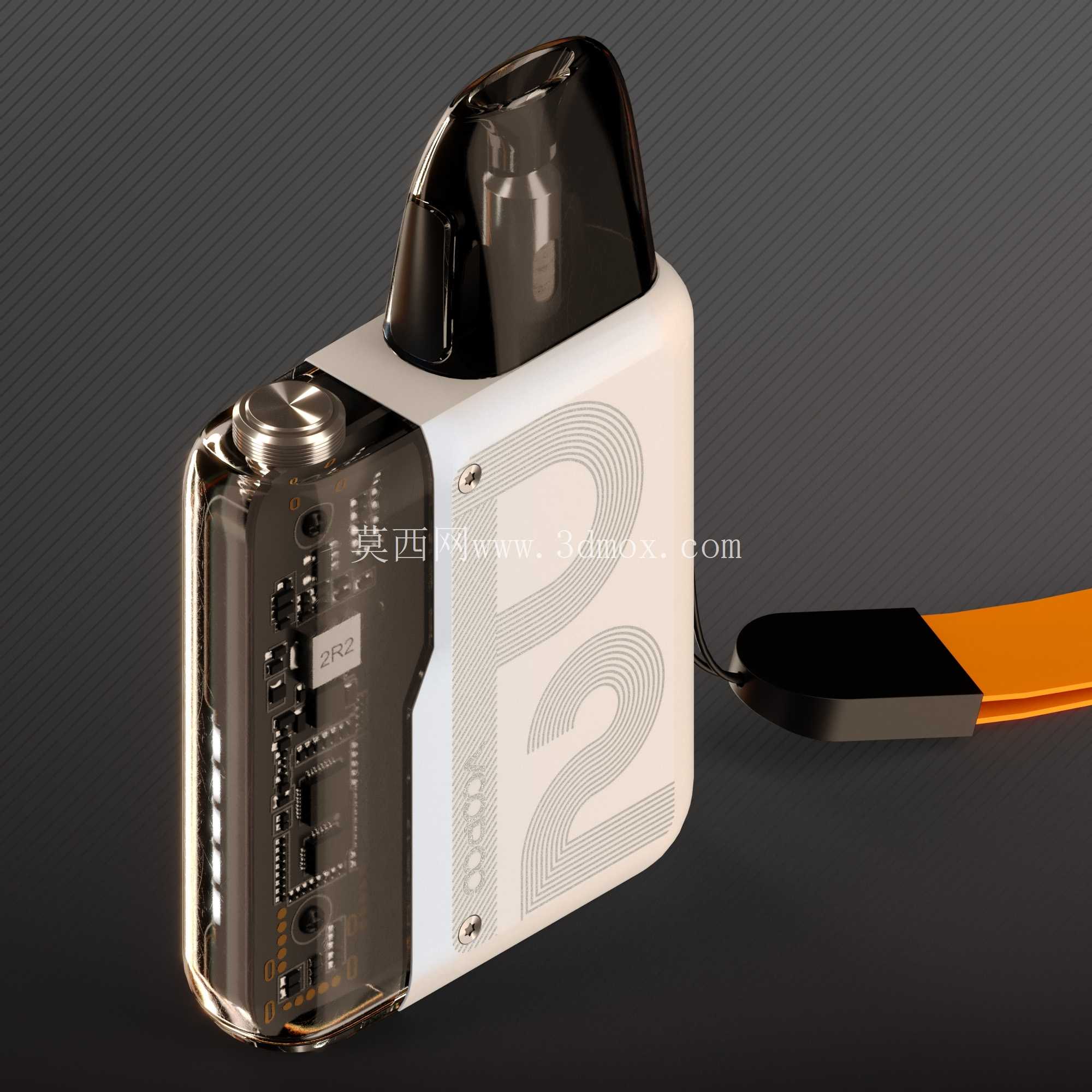

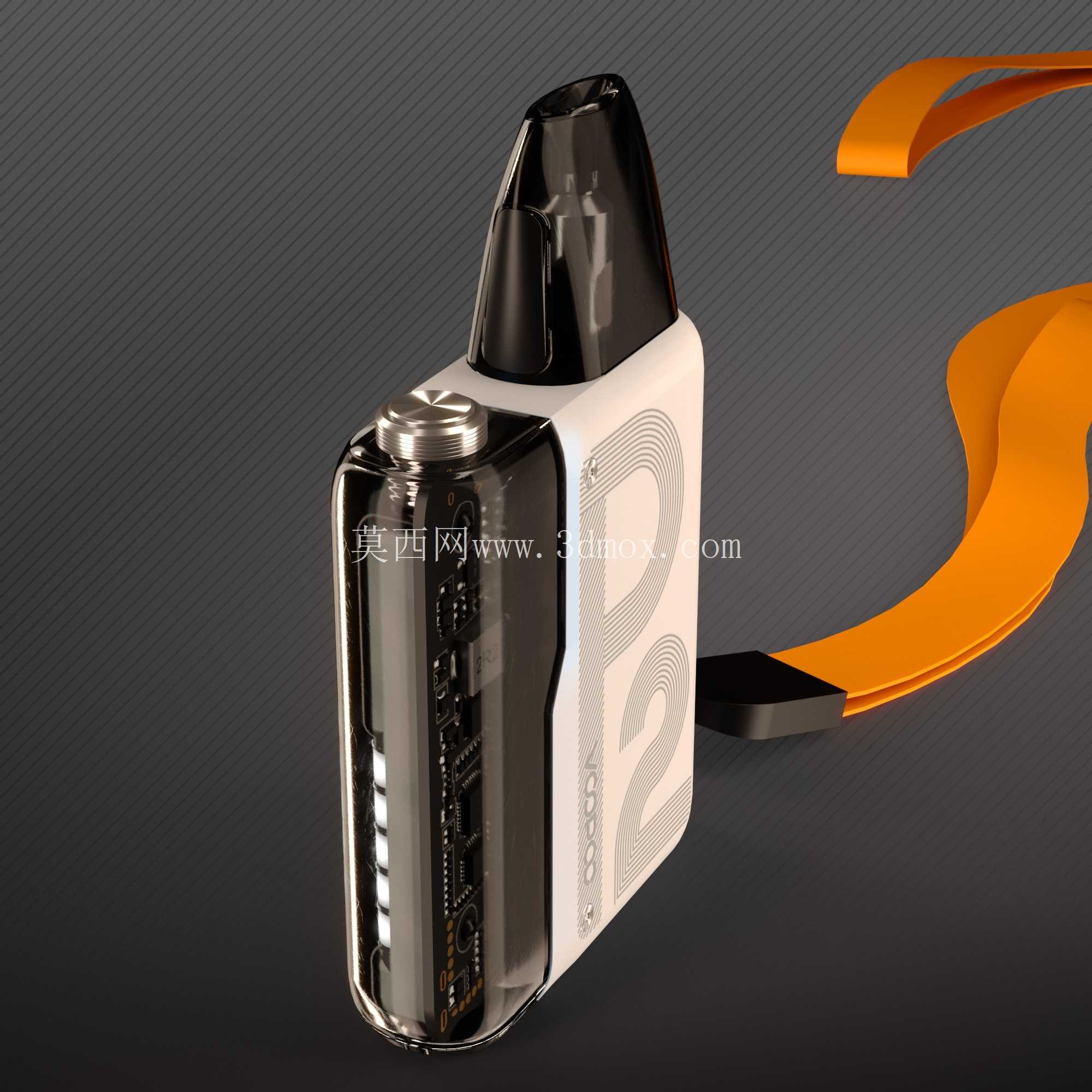

　　本次建模还原的Voopoo Argus P2属于便携换弹式电子雾化设备，这类产品目前广泛应用于日常替烟场景、休闲消费电子领域，核心使用场景覆盖日常通勤随身携行、室内休闲使用、短途出行备用等，对设备的握持手感、防漏性能、续航稳定性都有明确的工程要求。从结构设计思路来看，这款产品采用半透侧盖加实体装饰面板的拼接壳体方案，建模时优先还原了壳体的分层装配逻辑：最外侧的透明PC侧盖直接贴合内部主板支架，无需额外螺丝固定，依靠侧边卡扣与主壳体卡接，既可以直观展示内部电路板的排布结构提升产品科技感，又能减少紧固件数量压缩装配工序。

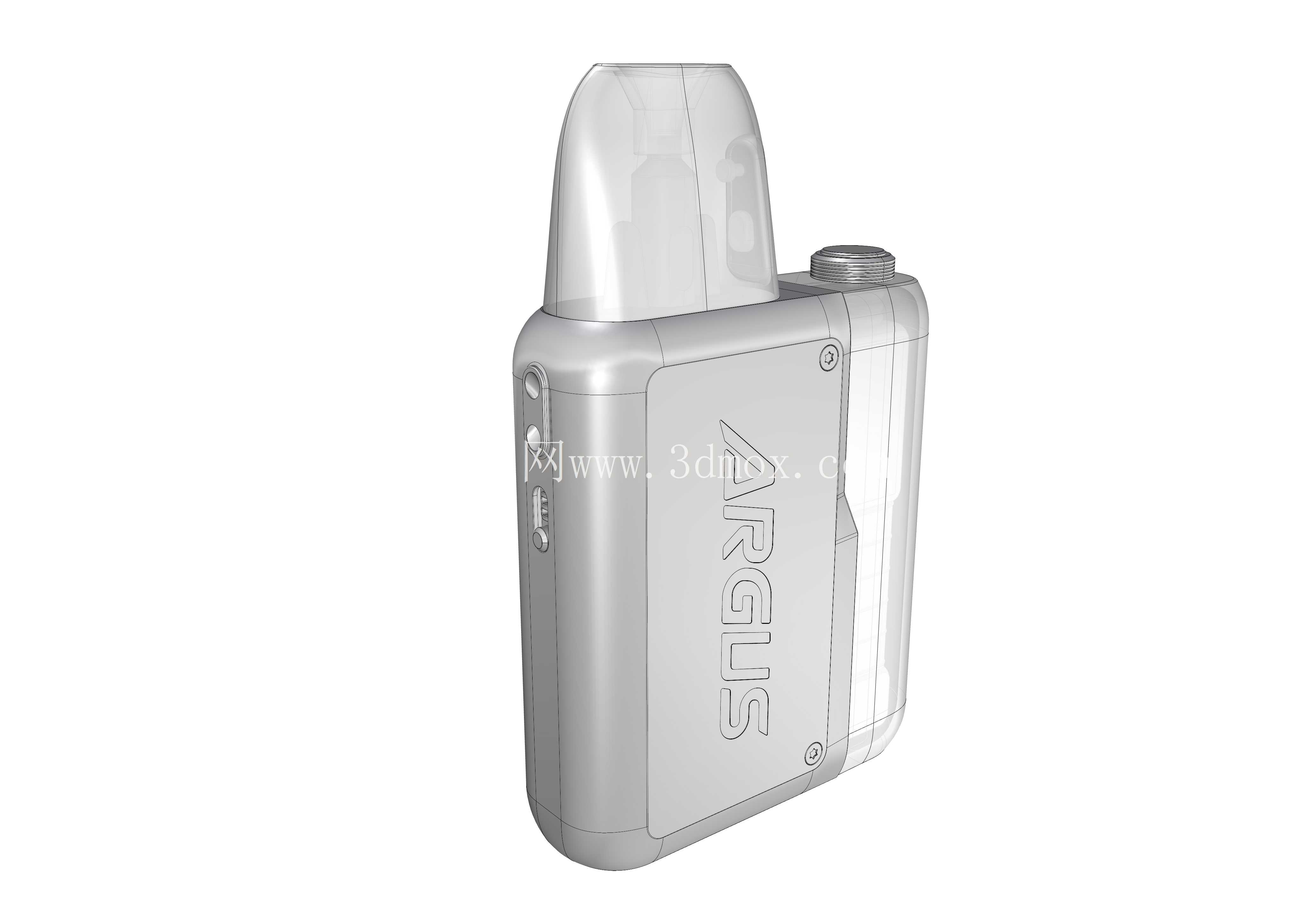

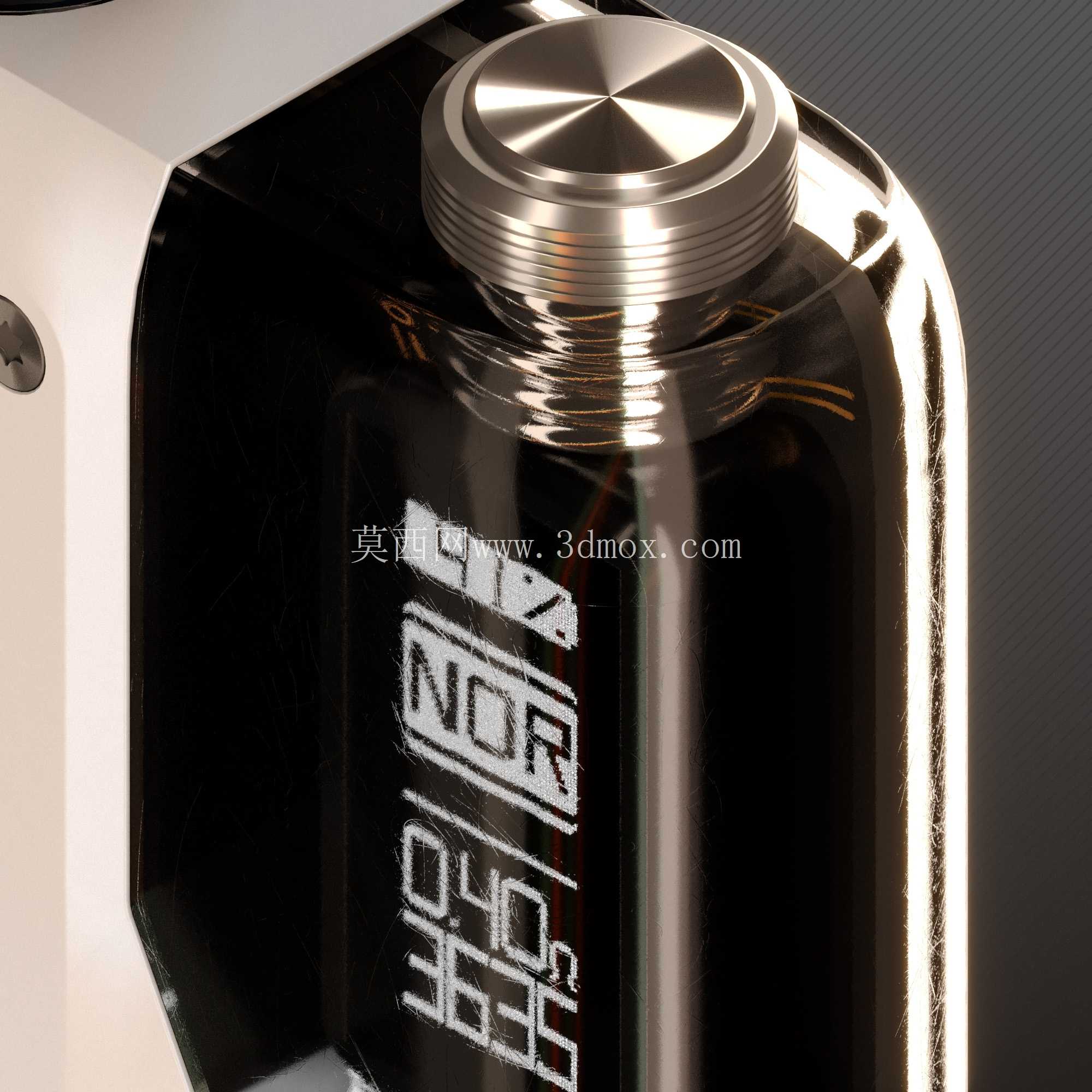

　　主壳体采用圆角方型轮廓，整体握持边界控制在单手握持的舒适尺寸区间，厚度方向预留了18650电芯的安装空间，同时在侧边设置了凹陷式点火按键，按键表面做滚花纹理处理，按压行程控制在0.8mm，既避免日常揣兜误触，又能保证按压反馈清晰。设备顶部的雾化弹接口采用磁吸式连接结构，建模时还原了接口处的两个电极弹针与磁吸块的安装位，弹针伸出高度控制在1.2mm，保证雾化弹插入后接触电阻稳定在5毫欧以内，不会出现接触不良导致的供电中断问题；磁吸块采用钕铁硼材质，嵌入壳体深度2mm，磁吸力度控制在8N，既可以保证雾化弹插入后不会轻易脱落，又能让用户更换雾化弹时不需要过大的拔取力度。设备底部设置了Type-C充电接口，接口外围做了0.3mm的凸台防护，避免日常放置时接口端面直接接触桌面产生磨损，充电接口旁预留了0.5mm直径的泄压孔，平衡壳体内部与外部的气压差，避免高海拔环境下壳体内外压差导致的雾化弹渗液问题。内部结构排布上，电芯放置在靠近装饰面板的一侧，主板固定在透明侧盖对应的腔体位置，主板上集成了主控芯片、充电管理IC、输出MOS管，元器件排布时特意将发热较大的MOS管贴近壳体金属装饰片位置，利用金属装饰片作为辅助散热面，持续输出时主板最高温度控制在42摄氏度以内，不会出现外壳烫手的问题。

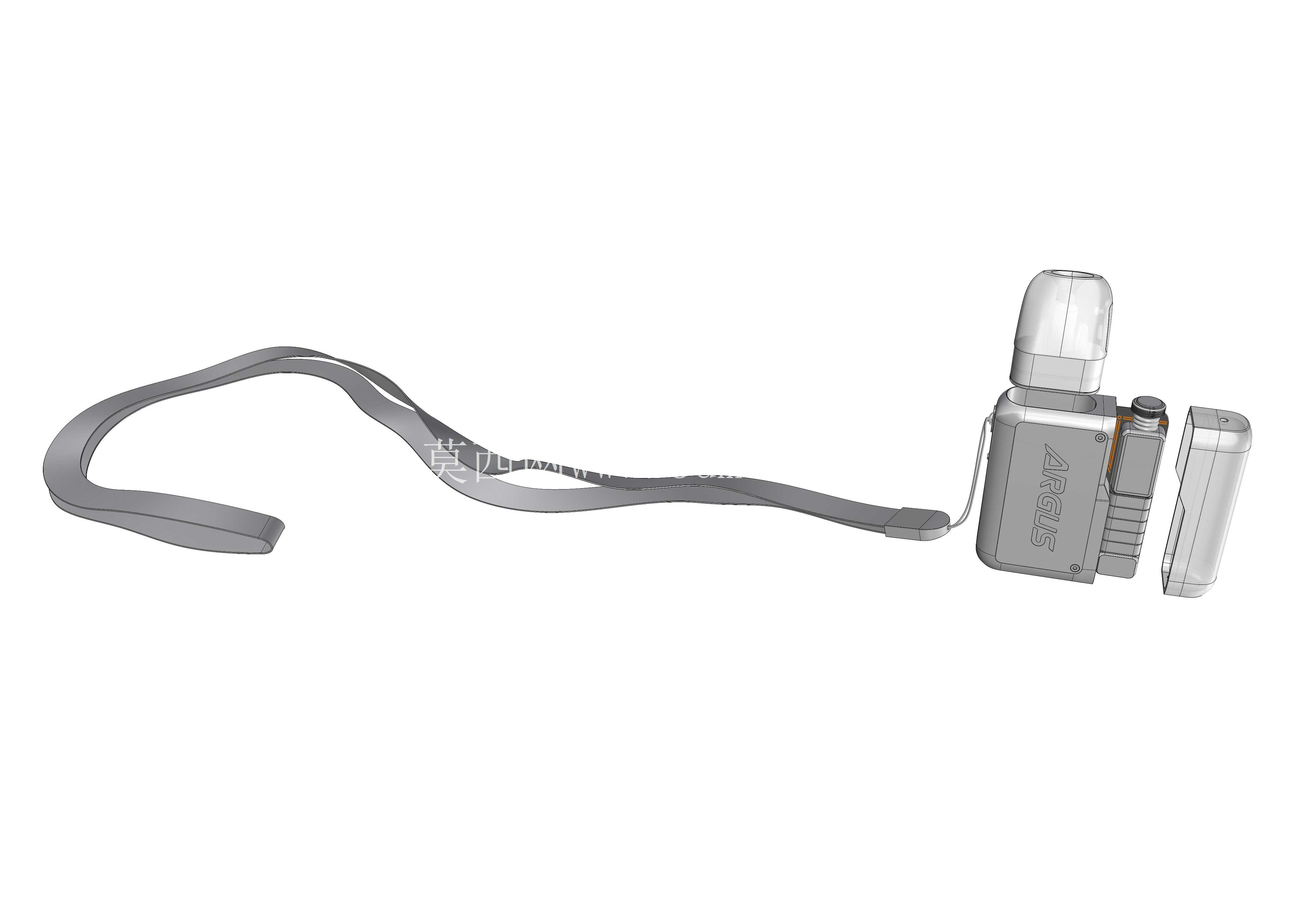

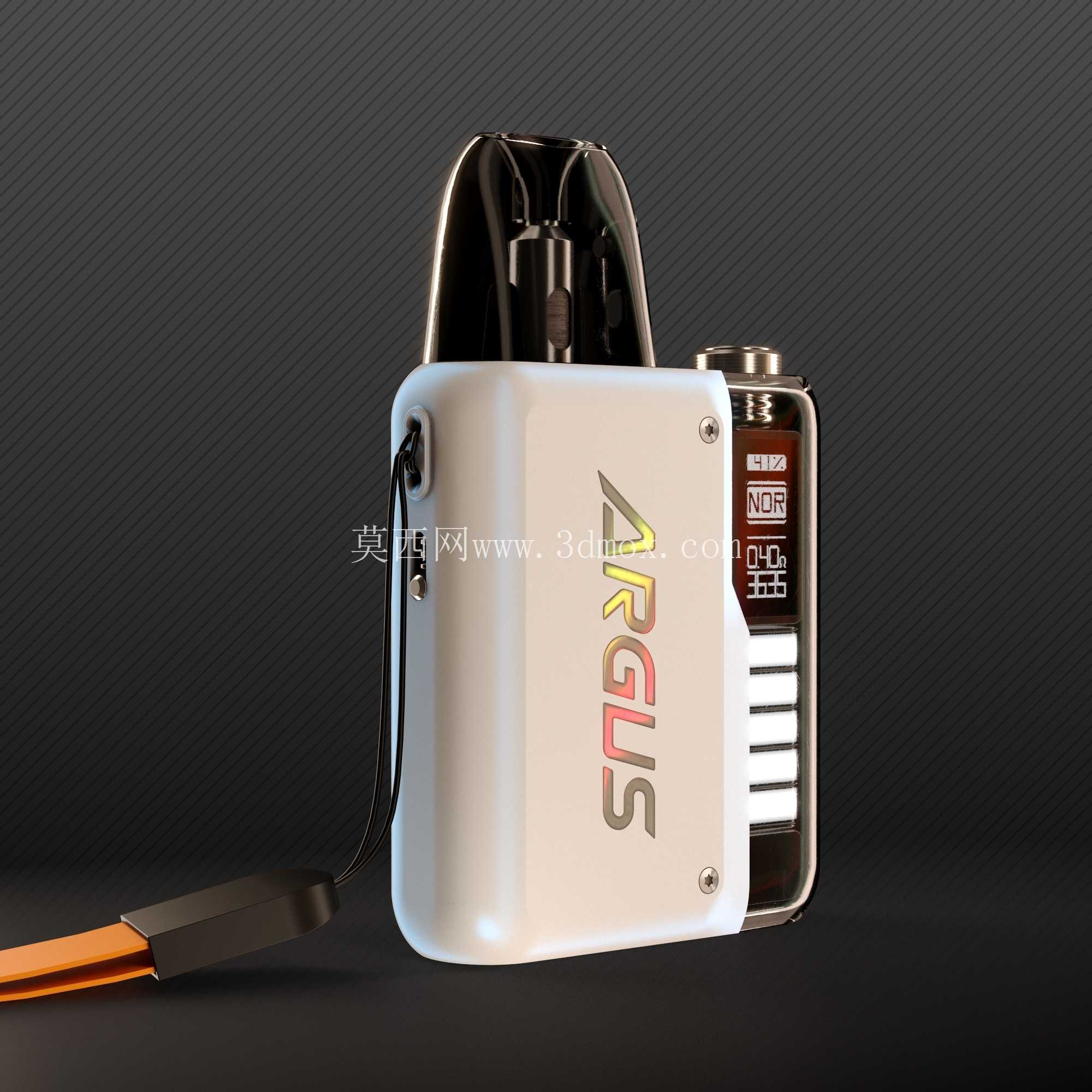

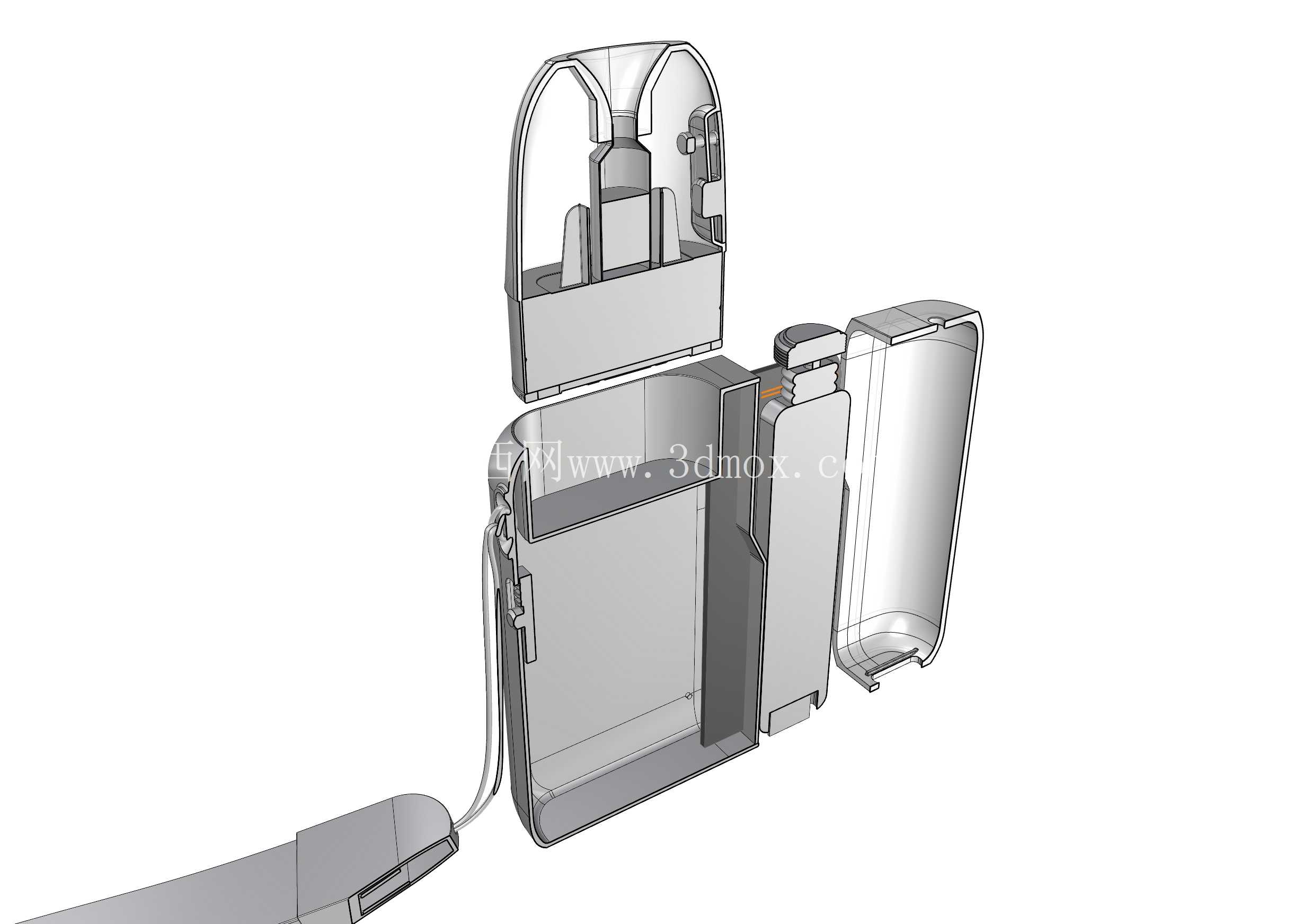

　　雾化弹部分采用顶部吸嘴、底部储油的结构，建模时还原了雾化芯的安装腔、导油棉的避让槽、气道的密封台阶，气道内壁做0.2mm的拔模斜度，避免冷凝液回流时积存在气道内壁产生吸入口中的问题；储油仓的壁厚控制在1mm，采用PCTG材质，既可以清晰观察剩余烟油量，又能保证足够的抗跌落强度，从1.2米高度自由跌落至水泥地面时不会出现储油仓开裂漏油的情况。外观设计上，装饰面板表面做了大尺寸的P2标识纹理，纹理采用凹陷式镭雕工艺，深度0.15mm，既提升了产品的识别度，又能增加握持时的摩擦力，减少手滑掉落的概率；侧边的挂绳孔位置设置在设备底部边角处，挂绳孔内径2mm，可以穿过常规的手机挂绳，方便用户将设备挂在手腕或者背包挂点上。

　　建模过程中对所有装配间隙都做了公差匹配，壳体拼接处的间隙控制在0.1mm以内，按键与壳体的间隙控制在0.05mm，既不会出现装配后松动晃量，又不会因为热胀冷缩出现按键卡滞的问题；所有外露的边角都做了R0.5以上的圆角处理，没有尖锐棱角，握持时不会硌手，同时也能提升跌落时的抗冲击性能，边角处的应力集中系数降低40%以上。从实际使用的功能特性来看，这款设备支持功率自适应输出，插入不同阻值的雾化弹时可以自动匹配对应的输出功率，不需要用户手动调节，降低了使用门槛；气道的进气孔设置在设备侧边，孔径1.2mm，吸气阻力控制在1200Pa左右，接近传统卷烟的吸阻体验，不会出现空吸或者吸阻过大的问题。
