船舶压载水系统双子舱段结构设计

从事船舶结构设计多年，压载水系统的舱段布局一直是散货船、多用途船前期方案设计里绕不开的核心环节，这套双子舱段的压载水系统结构，刚好覆盖了中大型民用船舶压载舱设计里最常见的相邻舱室协同布局场景。先从实际应用场景说起，这类相邻布置的压载水舱，大多设置在船舶货舱区两侧的边舱位置，或是艏艉尖舱后方的调节舱段，核心作用是通过调整舱内压载水的分配量，在船舶空载航行、装卸货作业、恶劣海况航行时调整整船的重心高度、纵倾横倾角度，保证船舶的稳性满足航行规范要求，同时减少船体梁的总纵弯曲应力，避免局部结构出现应力集中的问题。

从设计思路上看，这套双子舱采用对称式的舱壁分隔逻辑，两个独立舱室之间设置水密横舱壁，舱壁上预留了管路穿舱的补强结构，避免穿舱位置因为应力集中出现疲劳裂纹。舱室内部的压载水管路沿舱壁内侧布置，进水口设置在舱室底部最低位置，保证压载水可以完全排空，避免舱内残留积水造成舱壁腐蚀；透气口则设置在舱室顶部的最高位置，防止注水时舱内形成气堵，排水时出现负压抽瘪舱壁的问题。舱室顶部的方形结构是压载水系统的检修通道基座，后期可以安装人孔盖，方便检修人员进入舱室内部检查管路腐蚀情况、清理舱底淤积的杂质。

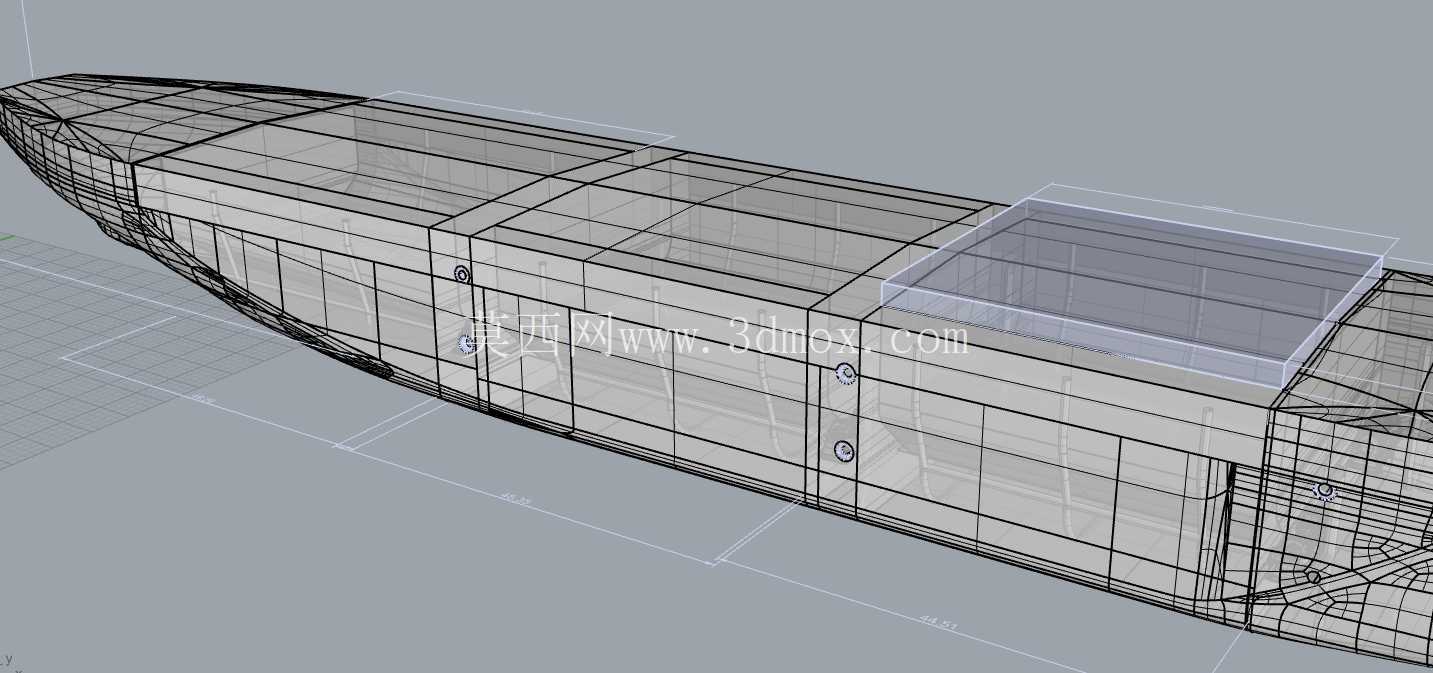

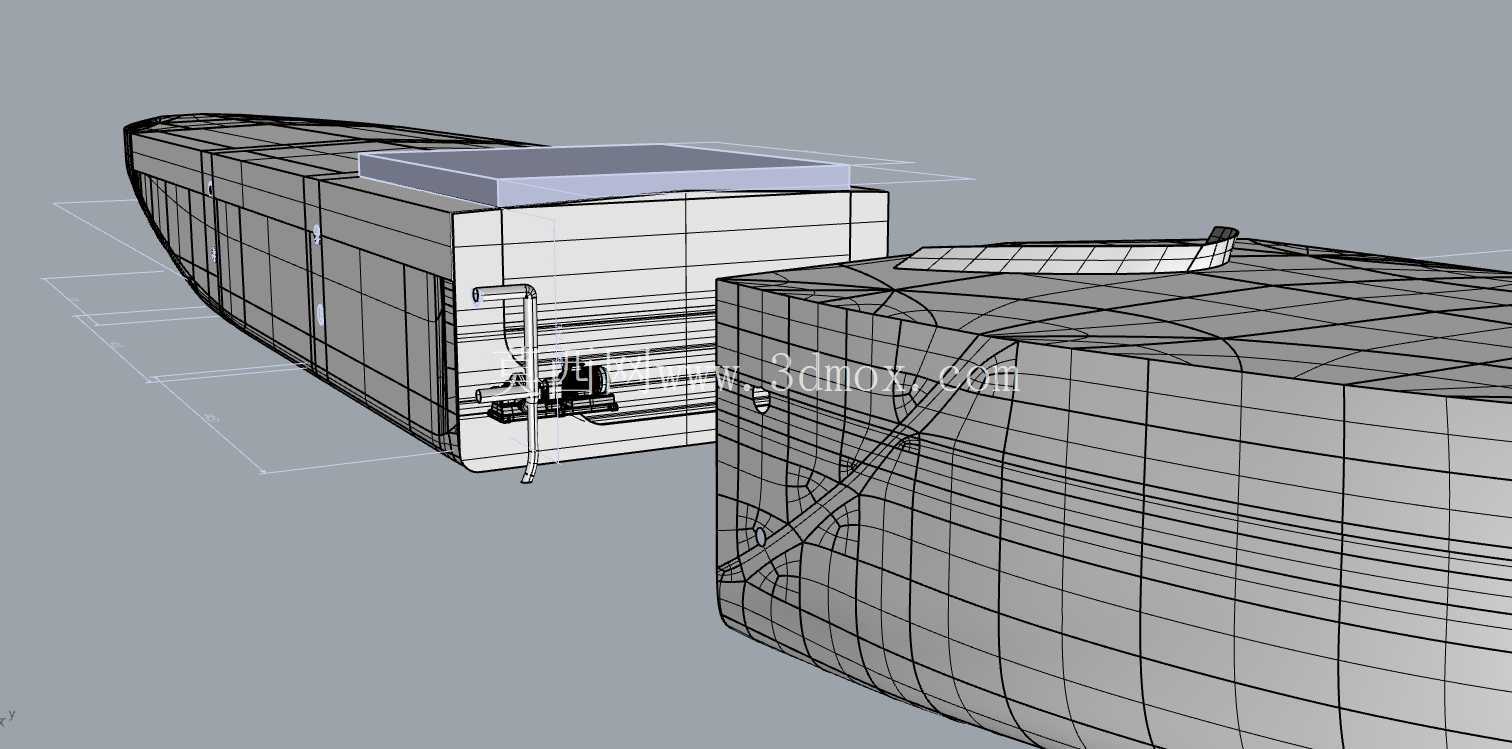

外形尺寸与安装边界方面，这套双子舱段的整体线型完全贴合船体的外板曲面，外侧壁板的曲率和对应位置的船体外板曲率完全匹配，安装时可以直接和相邻的船体分段进行对接焊接，不需要额外做线型修正。舱室的高度方向完全覆盖了船舶设计吃水到空载吃水之间的高度区间，保证压载水的调节容量可以满足不同吃水状态下的稳性调节需求。舱段两端的连接端面设置了焊接坡口余量，现场分段合拢时可以根据实际装配间隙进行微调，降低现场装配的难度。

功能特性上，两个独立舱室可以分别进行注水和排水操作，在船舶出现单侧横倾时，可以单独调整对应侧舱室的压载水量，快速纠正船舶倾斜状态，相比单一大容积压载舱，调节灵活性更高，同时单个舱室破损时，另一个舱室仍然可以保留部分压载调节能力，提升船舶的破损稳性。舱内的管路支架采用和舱壁一体化焊接的设计，避免船舶航行时管路振动造成支架脱落，所有管路的转弯位置都设置了大半径弯头，减少压载水注入和排出时的管路阻力，提升压载泵的工作效率。舱室内部还设置了纵向的加强筋结构，沿船长方向布置，提升舱壁在承受舷外水压力和舱内压载水压力时的结构强度，避免舱壁出现失稳变形的问题。

在实际建模过程中，这类舱段结构需要重点核对穿舱件的位置精度，保证管路穿舱位置和舱壁补强结构的同轴度，避免后期安装时出现管路无法对接的问题；同时要核对舱室内部的净空间尺寸，保证检修人员进入舱室后有足够的操作空间，满足船舶建造规范里对压载舱检修通道的尺寸要求。外板的网格建模需要严格按照型线图的站线、水线、纵剖线交点进行拟合，保证分段合拢时外板曲面的光顺性，避免出现线型突变造成航行阻力增加的问题。
