导轨式垂直作业升降输送平台结构设计

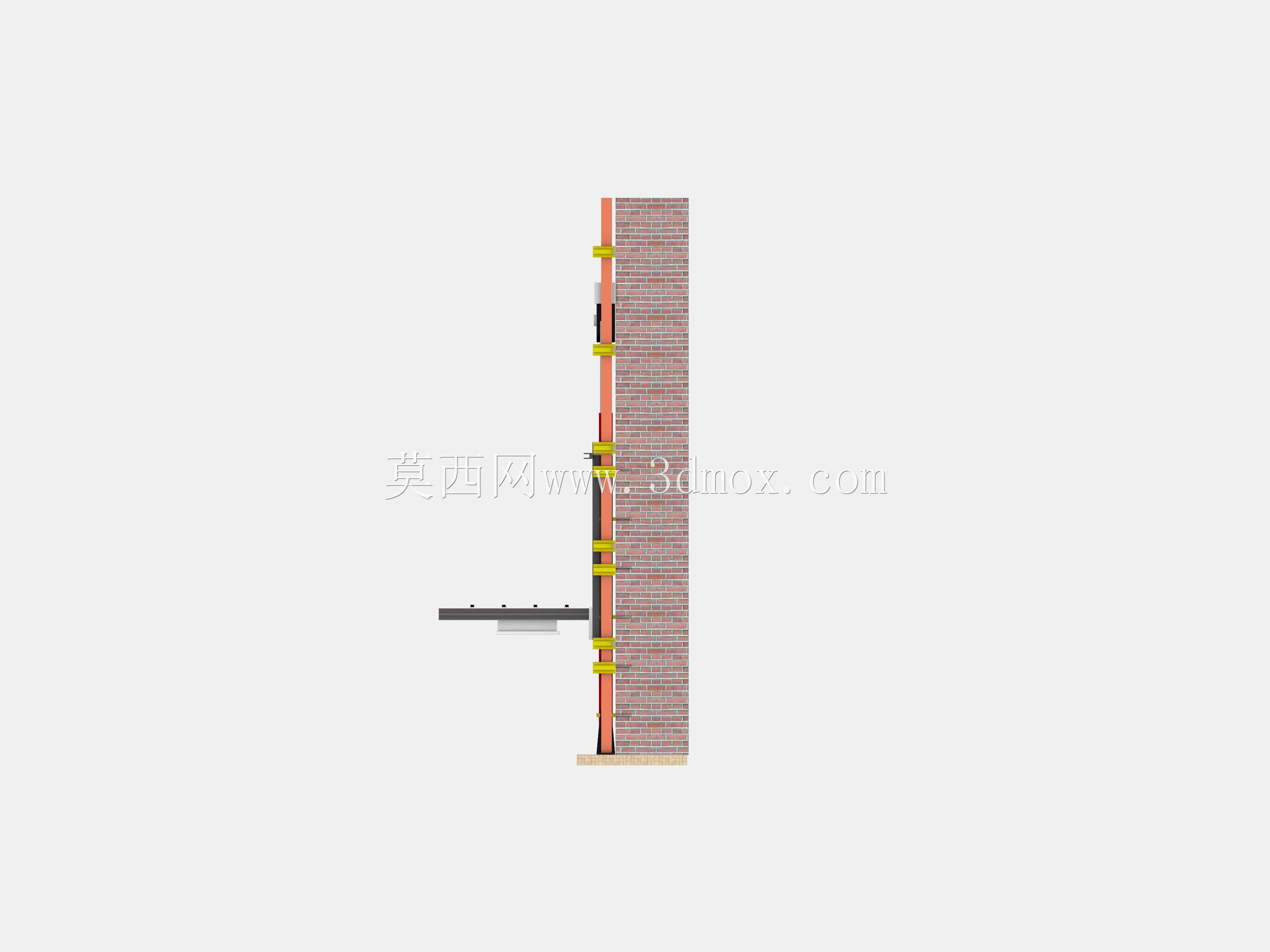

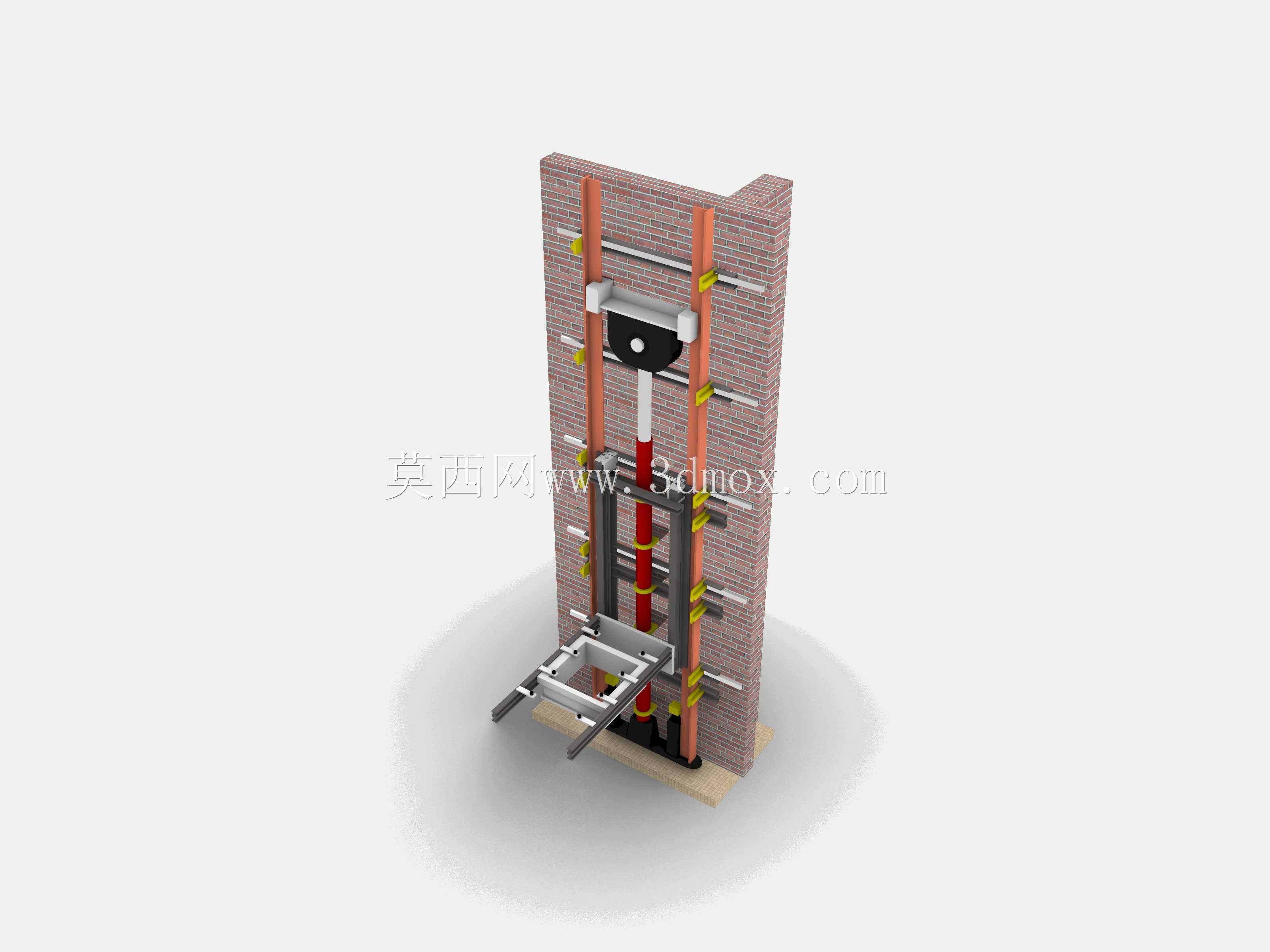

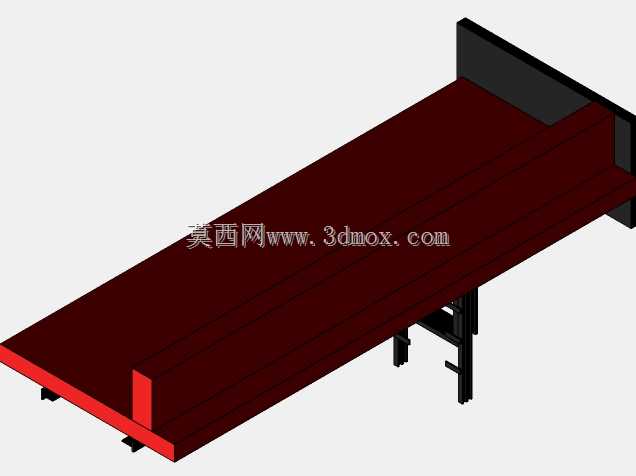

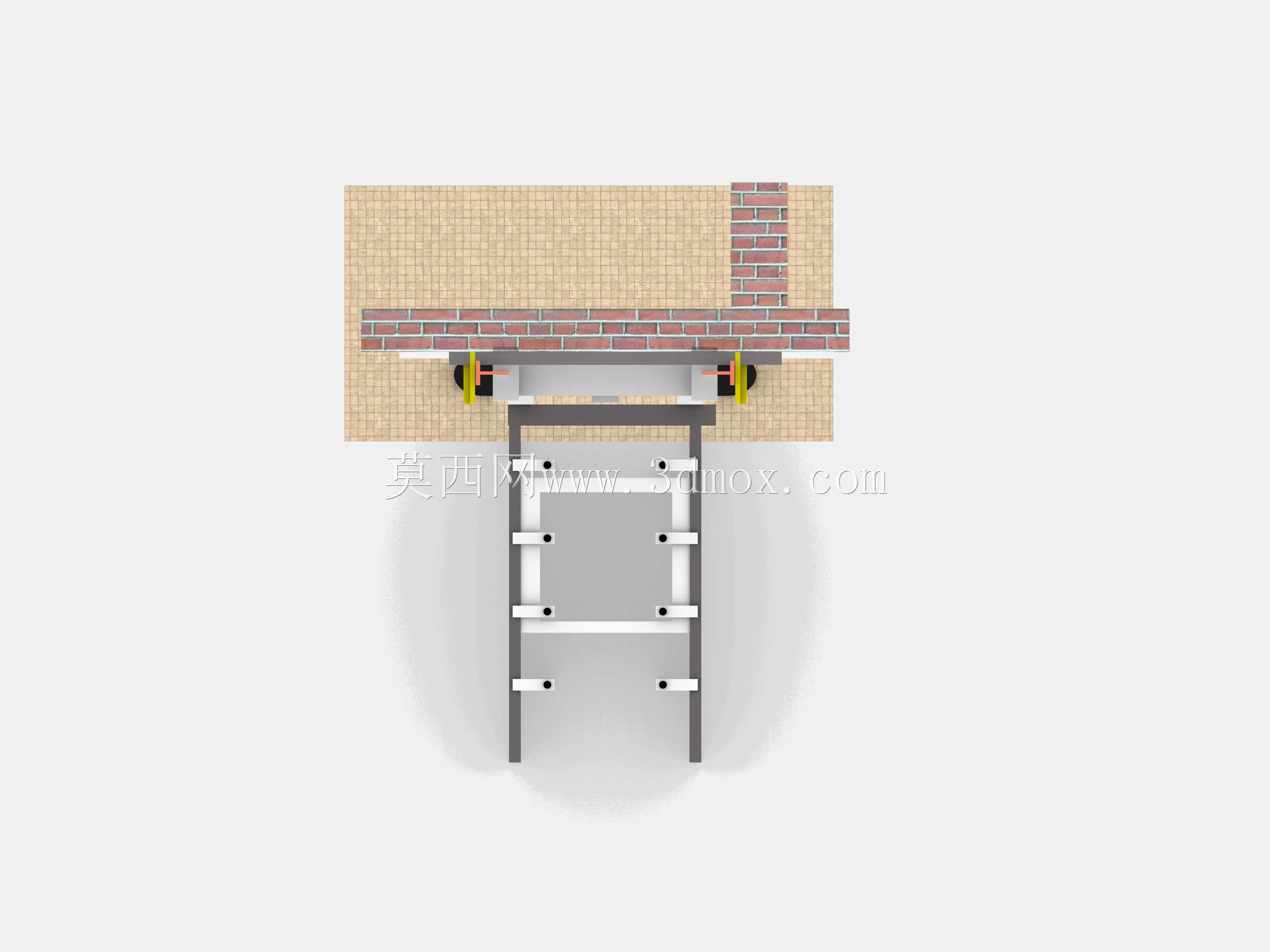

　　这款垂直升降作业平台的结构设计，首先要匹配多层工业厂房、仓储库区的垂直转运需求，日常可承担生产车间不同楼层间的工装物料、作业人员的短距离垂直输送，也可适配外立面施工、设备高位检修的临时作业场景，相比通用剪叉式升降设备，它的单侧靠墙安装特性对场地平面空间的占用更小，尤其适合通道狭窄、作业面预留宽度有限的老旧厂区改造场景。从结构布局来看，设备采用单立柱导轨架搭配可伸缩作业平台的组合形式，导轨架沿垂直墙面方向固定安装，导向轮组卡在导轨型材的凹槽内，将升降过程的水平偏移量控制在毫米级，避免平台运行过程中出现晃动卡滞；作业平台采用可抽拉的延伸结构，完全收回时平台外沿与导轨架外表面齐平，不会额外占用通道通行空间，抽拉到位后可拓展0.8米到1.2米的作业纵深，满足离墙有一定距离的设备检修、物料装卸需求。

　　设计过程中优先考虑安装边界的适配性，导轨架的标准节采用模块化拼接结构，可根据实际作业高度增减标准节数量，单节标准节长度控制在1.2米，方便人工搬运组装，不需要大型吊装设备配合；底部安装基座采用膨胀螺栓与混凝土地面固定，导轨架背部每隔3米设置一组附墙连接件，与建筑墙体的承重结构锁紧，抵消平台满载升降时产生的倾覆力矩，不需要额外开挖地坑做预埋基础，大幅降低现场施工的改造成本。

　　驱动单元集成在导轨架的侧部腔体内，采用链条牵引搭配配重块的传动形式，配重块重量与平台自重加额定载荷的一半相匹配，可降低驱动单元的输出扭矩，同时避免链条断裂时平台出现快速下坠的风险；平台边缘设置可翻转的防护栏杆，作业时翻起锁定形成临边防护，收回时可与平台表面齐平，方便在狭窄空间内收纳；平台与导轨架的连接位置设置多重限位触发装置，到达上下极限位置时会自动切断驱动电源，同时触发机械锁止结构卡入导轨架的定位卡槽内，避免停层时平台出现滑移。从实际使用的工况适配来看，这款升降平台的运行速度控制在0.15m/s到0.2m/s之间，不会因为速度过快导致平台上的物料晃动倾倒，停层精度控制在±5mm以内，方便与各楼层的地面齐平对接，手推车、小型周转车可直接推上平台，不需要额外搭设过渡板；导轨架的型材表面做镀锌防锈处理，可适配潮湿的生产车间、半露天的仓储连廊场景，不会因为长期受潮出现结构锈蚀影响导向精度。

　　设计时还特意优化了维护空间的预留，导轨架侧部的盖板采用快拆结构，日常检查链条张紧度、润滑导向轮时不需要拆解主体结构，平台底部设置的检修爬梯可直达驱动单元安装位置，减少日常维护的拆装工作量；平台表面采用花纹防滑钢板铺设，边缘设置100mm高的挡脚板，避免工具、小零件从平台边缘滑落造成坠物风险，所有外露的传动部件都设置了封闭式防护罩，避免作业人员衣物、工具卷入传动结构造成安全事故。
