剪叉式液压升降移动作业承载平台

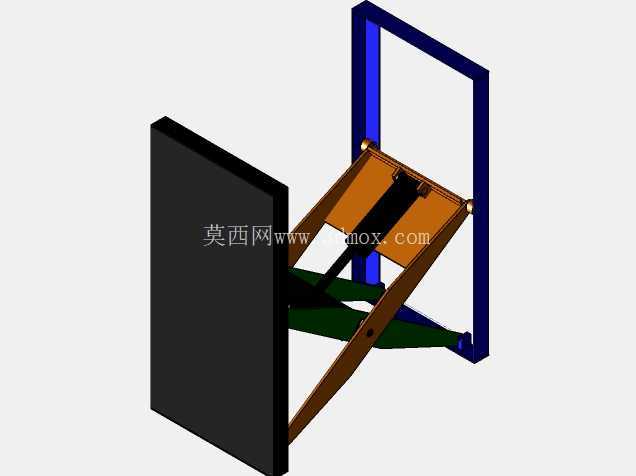

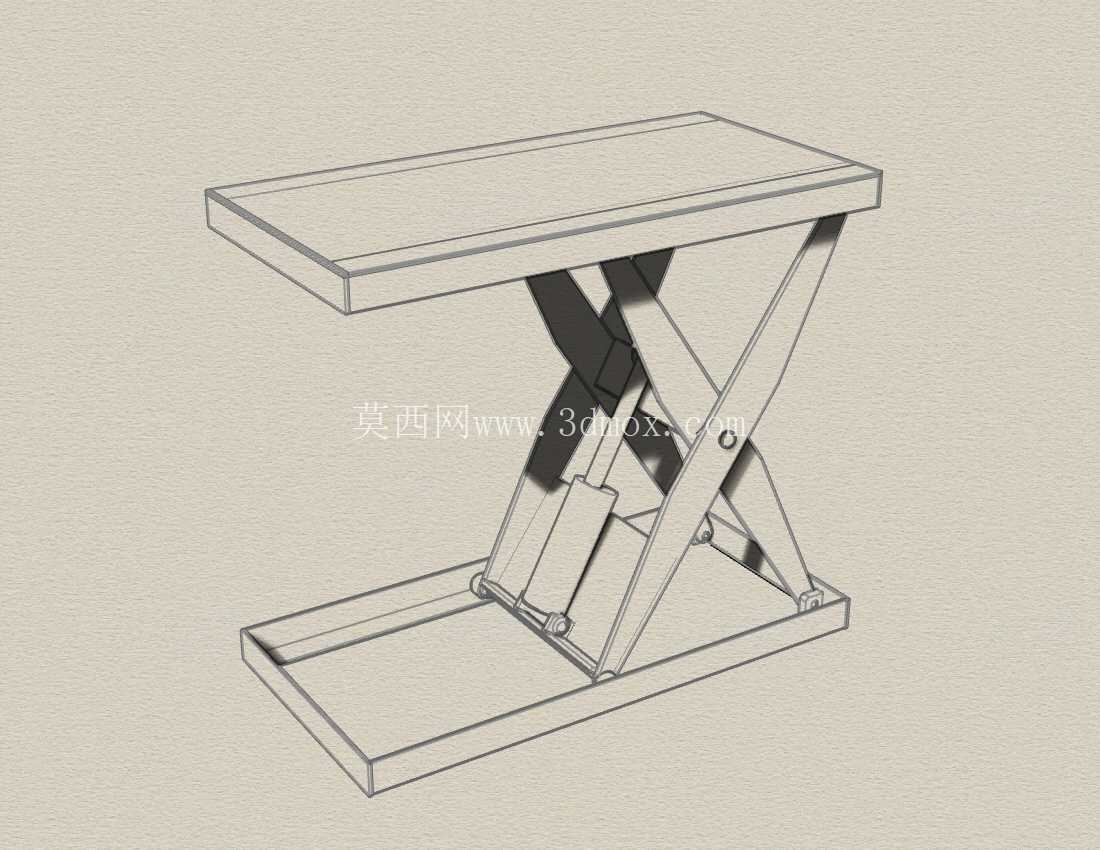

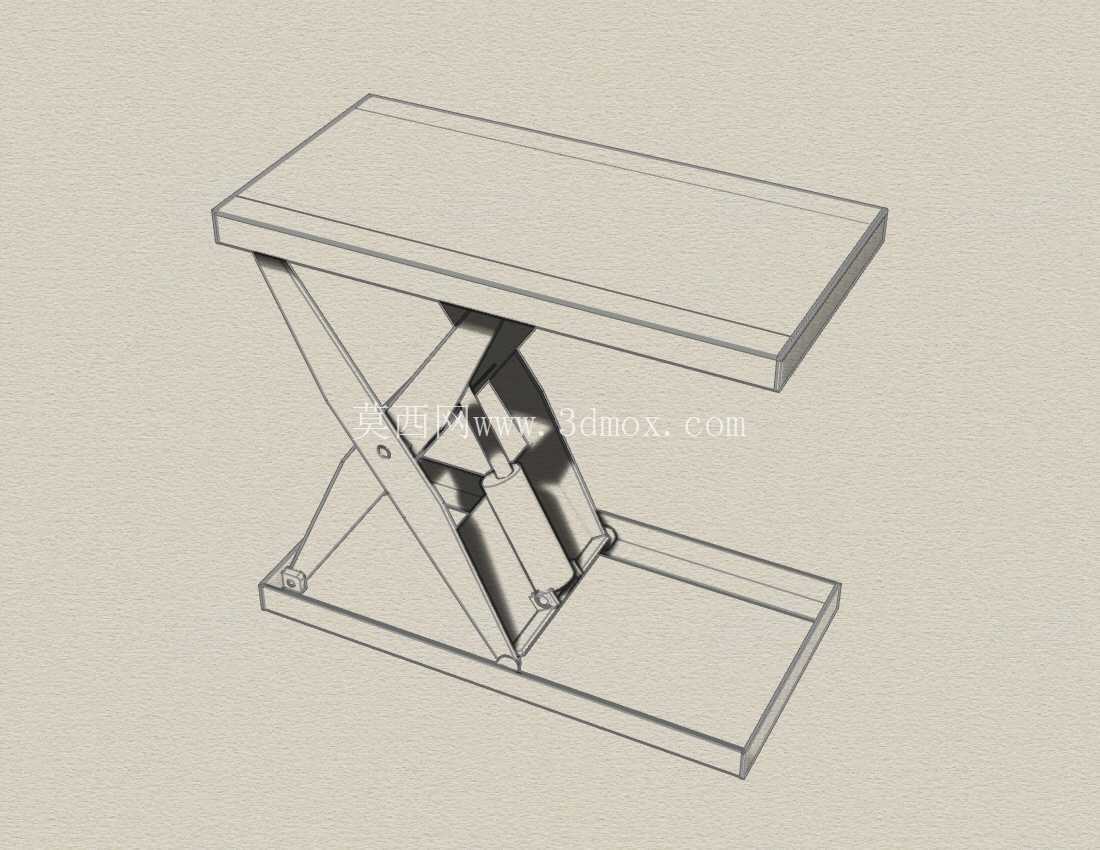

在车间工位物料转运、仓储库区货位调整、轻型装配线工件高度适配这类场景里，固定高度的作业台往往很难适配多工况的高度差需求，这款剪叉结构的升降移动平台，就是针对这类中小载荷的垂直举升需求设计的。从结构逻辑上看，它采用对称布置的交叉剪臂作为力传递的核心构件，上下两端分别连接顶部承载台面与底部基座，剪臂的铰接点做了同轴度公差约束，避免举升过程中出现侧向卡滞，驱动端采用卧式布置的液压推杆，推杆两端分别铰接在两组交叉剪臂的对应铰接座上，通过推杆的伸缩行程控制剪臂的开合角度，进而实现台面高度的线性调节。

设计阶段首先要考虑的是安装边界的适配性，底部基座采用矩形框式焊接结构，边框采用标准型钢拼焊，既保证基座的平面度，也能控制整体自重，基座底部预留了脚轮安装的螺纹孔位，可根据使用场景选配定向轮与万向轮组合，实现平台在平整厂区地面的灵活移动，不需要额外的吊装转运设备就能完成工位间的切换。顶部承载台面采用平板式结构，台面边缘做了折弯翻边处理，一方面提升台面的抗弯刚度，避免大载荷下台面出现中部下凹变形，另一方面翻边结构也能防止台面上放置的工件、工装在移动或举升过程中出现滑落风险。

从功能特性来看，这款平台的举升过程具备线性可控的特点，液压驱动的方式本身具备自锁特性，当推杆停止伸缩时，剪臂结构会自动锁止在当前高度，不需要额外增加机械锁止结构就能保证作业过程中的高度稳定性，不会出现负载下滑的安全隐患。剪臂的铰接轴采用耐磨衬套配合，长期往复举升过程中能降低铰接部位的磨损量，延长设备的维护周期，铰接部位的润滑脂注油孔做了外置设计，日常维护时不需要拆解结构就能完成润滑保养。

在实际应用中，这类平台可以搭配不同的台面附件拓展使用场景，比如在台面上加装工装夹具定位座，就能作为柔性装配工位的高度可调工作台，适配不同身高操作人员的作业高度需求，降低长期弯腰作业的疲劳感；在仓储场景中，可以配合手动液压搬运车使用，将低位货架上的物料举升到合适的转运高度，减少人工搬抬的负重强度；在设备维护场景中，还可以作为小型零部件、检修工具的承载平台，跟随检修位置移动并调整到顺手的取放高度，提升检修作业的效率。

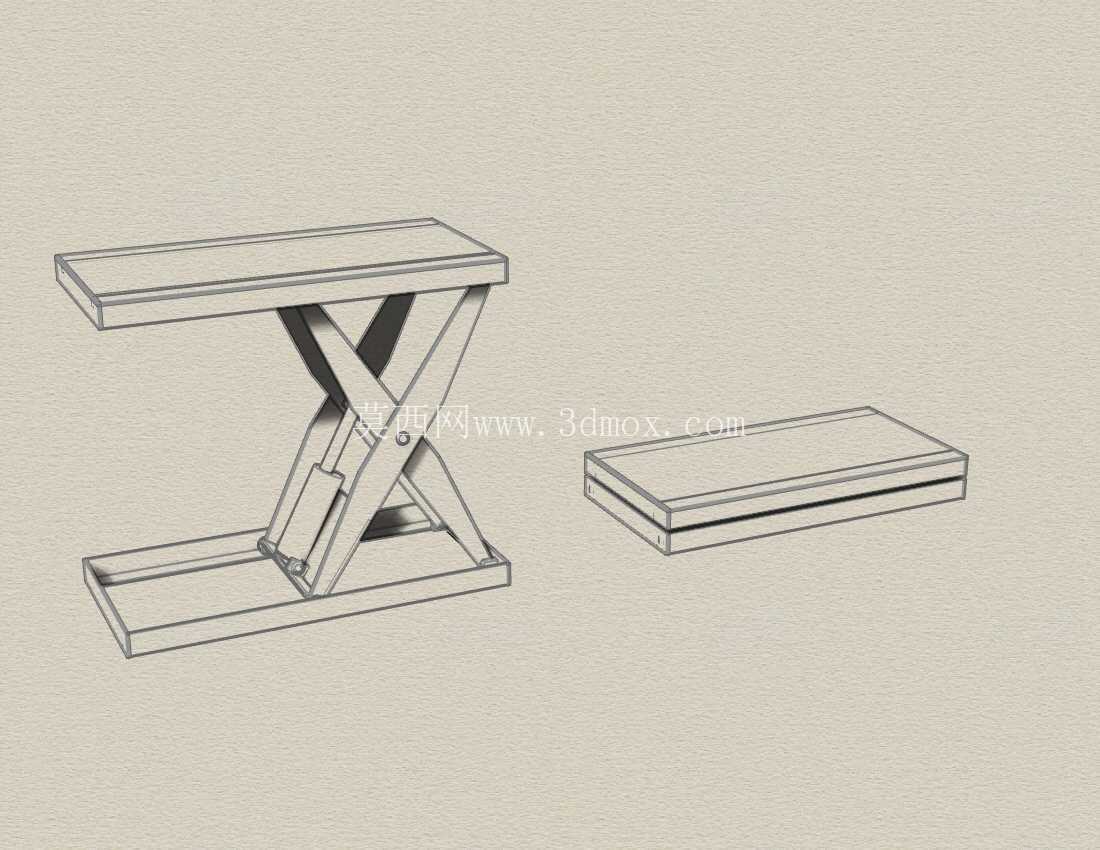

设计过程中对结构的受力路径做了明确的梳理，负载作用在顶部台面后，力会通过台面下方的连接座均匀传递到两组对称剪臂上，再通过剪臂传递到底部基座，最终分散到地面接触点，整个受力路径没有应力集中的薄弱环节，剪臂的板材厚度根据额定载荷做了抗弯强度校核，保证在最大举升高度时，剪臂的变形量控制在允许范围内，不会出现结构失稳的问题。基座的长宽尺寸与顶部台面的长宽尺寸做了匹配设计，当平台处于最低收拢位置时，整体高度较低，既方便闲置时存放在工位下方的空余空间，也能降低移动过程中的整体重心，避免推行过程中出现倾翻风险。

考虑到不同使用场景的地面平整度差异，剪臂与上下连接座的铰接部位预留了微小的间隙补偿量，即使地面存在轻微的不平整，举升过程中也不会出现结构憋劲的情况，液压管路的布置沿着剪臂的内侧走线，通过管卡固定在剪臂表面，避免举升过程中管路被挤压或剐蹭，同时也让整体外观更加整洁，没有外露的杂乱管线。操作控制元件可以根据需求安装在台面侧边或者搭配远程控制手柄，操作人员可以在移动平台的同时实时调整举升高度，不需要反复往返操作固定的控制按钮，进一步提升作业的流畅度。
