无人机机载三轴云台相机稳定挂载结构

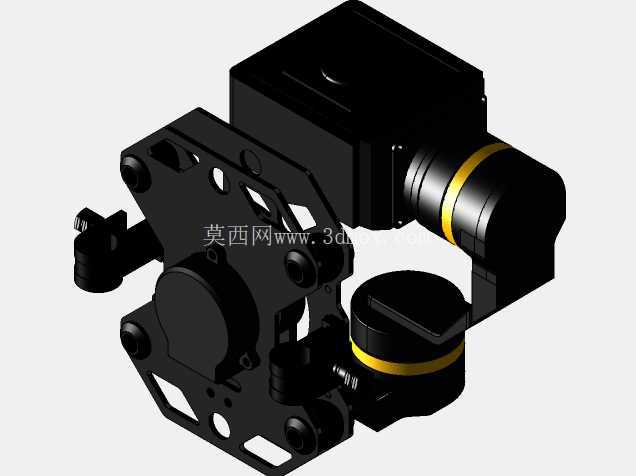

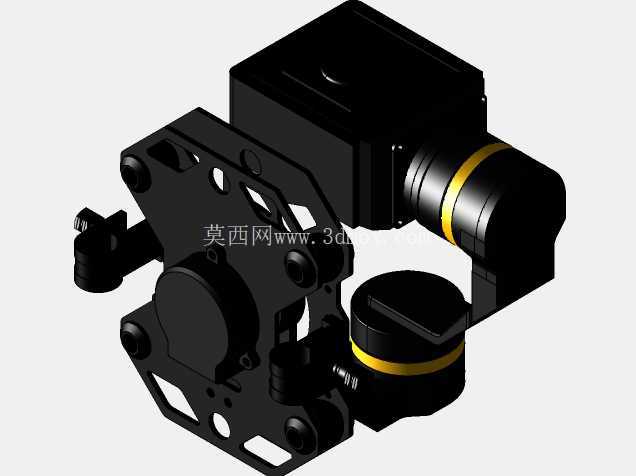

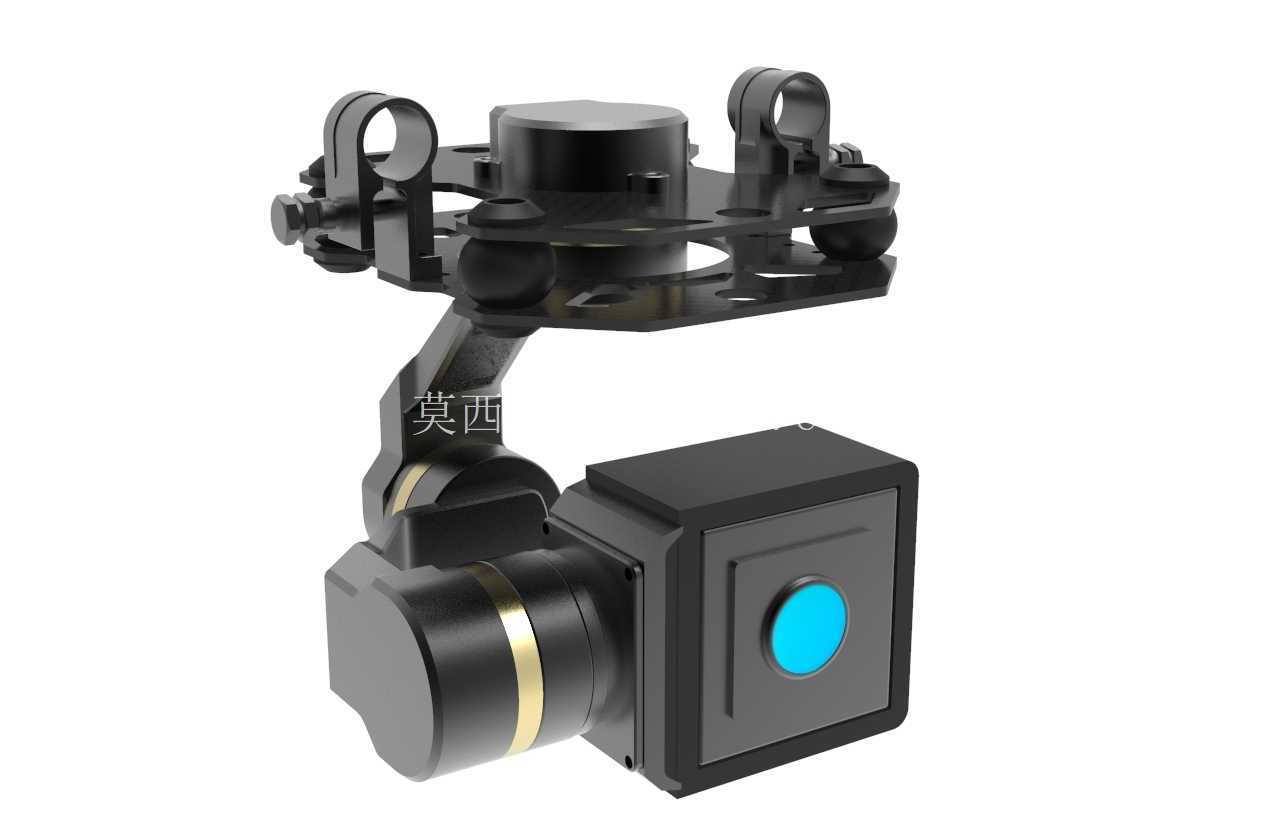

　　这套三轴挂载结构主要面向小型多旋翼无人机航拍作业场景，解决飞行过程中机身姿态变化、气流扰动带来的画面抖动、视角偏移问题，是航拍测绘、电力巡检、影视航拍等作业场景里保障成像稳定性的核心执行部件。从结构布局来看，整体采用分层铰接设计，三个转动轴分别对应航向、俯仰、横滚三个维度的姿态补偿，每个转轴的限位角度都经过实际作业场景验证，航向轴可实现360度连续旋转无走线干涉，俯仰轴覆盖-90度到+30度的调节范围，满足正射航拍、前视巡检、斜向测绘等不同拍摄角度需求，横滚轴预留±45度的补偿余量，可抵消无人机侧飞、转向时产生的机身倾斜，保证相机光轴始终保持在预设朝向。

　　上部的挂载基座设置了两组快装卡扣与四个减震球安装位，卡扣适配市面上主流的25mm间距无人机挂载滑轨，安装时无需额外打孔，直接卡入滑轨后拧紧侧边锁紧螺钉即可完成固定，四个减震球采用邵氏硬度40度的硅胶材质，可过滤无人机旋翼转动产生的高频振动，避免画面出现果冻效应，减震球的安装孔位间距统一为30mm，可兼容同规格的其他挂载设备，拓展性较强。中部的铰接臂采用镂空轻量化设计，在保证结构强度的前提下尽可能降低整体重量，臂身内部预留走线槽，所有电机控制线、相机信号线都可从臂身内部穿过，避免飞行过程中线材外露被气流吹动产生晃动，也能减少线材与旋翼、机架的剐蹭风险，每个转轴的驱动电机都采用内嵌式安装，电机输出轴与臂身通过止动螺丝固定，配合端面轴承承受径向载荷，长时间转动也不会出现轴系旷量。

　　下部的相机安装舱采用模块化快拆设计，舱体前端预留标准镜头通光孔，侧边设置数据接口预留位，可适配市面上主流的运动相机、小型工业测绘相机，安装时只需将相机推入舱体，拧紧侧边两个压紧螺钉即可完成固定，舱体与横滚轴的连接面设置定位销，重复拆装也能保证光轴同轴度误差控制在0.1度以内，避免每次拆装后都需要重新校准云台参数。从安装边界来看，整体结构最大外轮廓尺寸为95mm×80mm×110mm，上部挂载基座的厚度为12mm，安装后突出机架底部的高度为98mm，不会遮挡无人机的下视避障传感器，也不会在起降过程中与地面产生剐蹭，整体自重控制在120g以内，不会给小型无人机带来过大的负载压力，适配起飞重量在1.5kg-5kg区间的多旋翼无人机。

　　在实际作业过程中，这套结构可配合飞控系统的姿态数据实时调整三个轴的转动角度，当无人机遇到突风出现姿态倾斜时，轴系响应延迟控制在10ms以内，可快速抵消姿态变化带来的视角偏移，保证拍摄画面的流畅稳定，在巡检作业中，可通过地面站远程控制云台俯仰角度，对输电线路绝缘子、杆塔金具等部位进行特写拍摄，无需调整无人机飞行姿态即可完成多角度观测；在测绘作业中，可保持相机始终垂直向下，配合航线规划完成正射影像采集，成像重叠率稳定性比固定挂载方式提升40%以上。结构设计过程中充分考虑了户外作业的环境适应性，所有铰接部位都设置密封圈，可阻挡雨水、沙尘进入转轴内部，满足小雨天气、扬尘环境下的作业需求，金属结构件全部采用6061铝合金经CNC加工成型，表面做硬质阳极氧化处理，耐磨性能好，长时间户外使用也不会出现锈蚀、磨损问题，塑料结构件采用玻纤增强尼龙材质，抗冲击性能强，轻微磕碰不会出现断裂变形。
