模块化镂空拼接式组合框架支撑结构

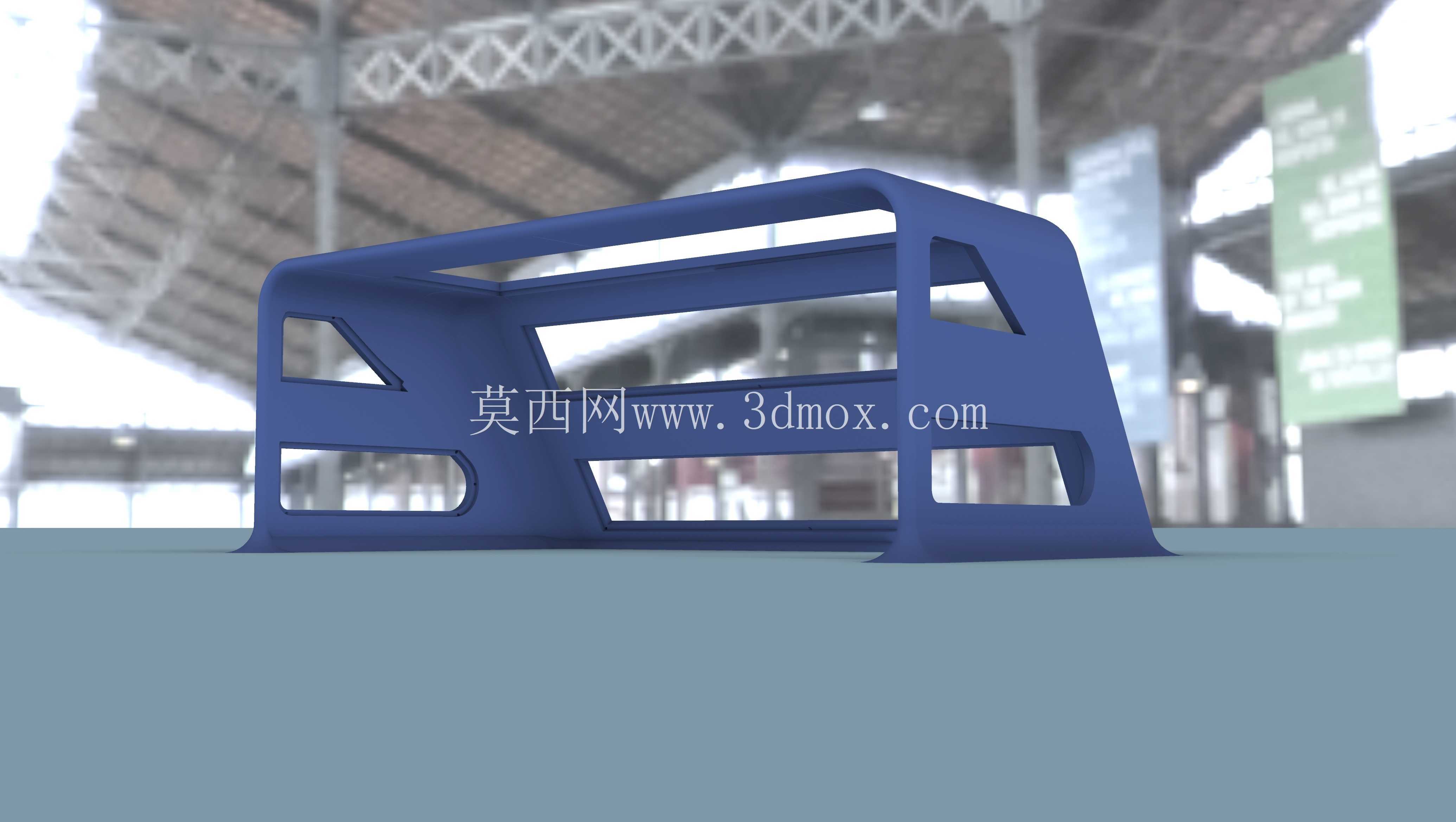

　　在中小批量零部件周转、工位物料临时承托以及轻型工装定位的场景中，传统一体式焊接支架往往存在适配性差、收纳占空间、无法根据现场物料尺寸灵活调整的问题，这款模块化拼接的镂空框架结构，正是针对这类车间现场的实际痛点完成的结构设计。从实际使用的角度出发，该结构采用对称式支腿加横向连接梁的组合形式，支腿底部做了加宽的平面支撑脚，接触面积经过核算，放置在常规环氧地坪、钢板工作台面时不会出现局部压强过大导致的台面压痕，同时支撑脚的平面度控制在0.2mm以内，放置后无晃动感，不需要额外加装地脚调节件即可满足常规工位的使用稳定性要求。

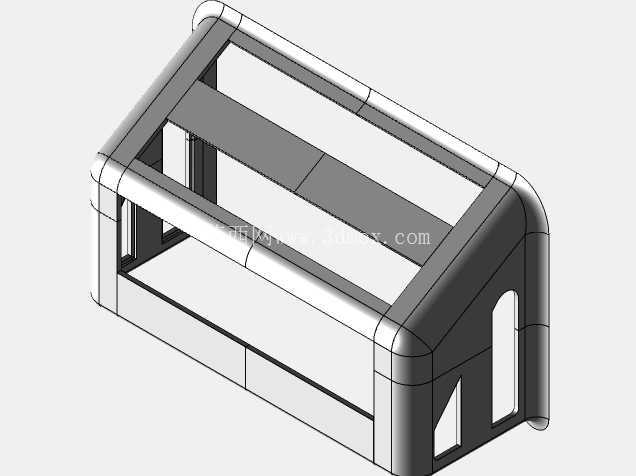

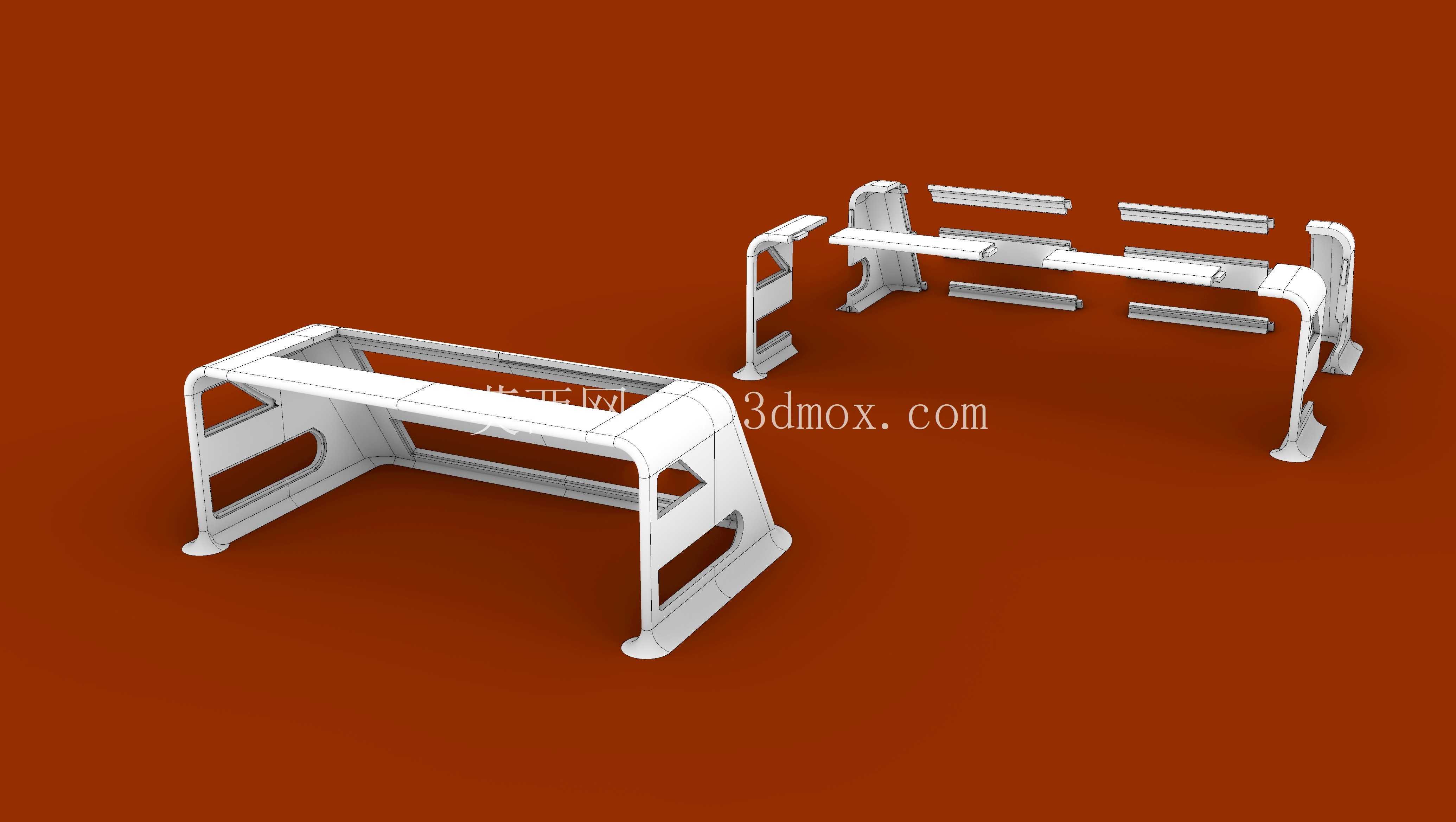

　　结构的可拆卸特性是设计的核心考量，相邻的横向梁与支腿之间采用插接配合结构，用户可以根据实际需要承托的物料宽度，选择对应数量的横向连接梁进行组合，不需要额外的紧固件即可完成组装，若需要长期固定使用，也可以在配合面涂抹粘接剂实现永久连接，兼顾了临时快速组装和长期固定使用的双重需求。框架整体采用镂空的框式结构，没有多余的封闭板面，一方面大幅降低了结构自身的重量，单人即可完成单组框架的搬运与组装，另一方面在支腿与横梁连接的拐角位置，特意预留了直径1.75mm的细小通孔，现场使用时可以穿入对应直径的细丝，在框架内部编织形成网格承托面，也可以将织物、柔性网片楔入镂空的框格内部，形成柔性承托层，用来放置表面易刮花的薄壁零件、电子元器件或者轻质异形工件，避免硬质框架表面对工件造成磕碰损伤。从安装边界来看，单组标准支腿的高度适配常规工位的操作高度，横向梁的截面尺寸经过优化，在保证整体结构刚性的前提下，尽可能缩小了自身的结构占比，多组框架并排拼接时，相邻支腿的侧面可以完全贴合，不会出现拼接缝隙过大导致的承托断层，能够根据现场的工位长度，任意拼接形成所需宽度的承托台面，不需要单独定制不同尺寸的一体式支架。在结构细节的处理上，所有的棱边位置都做了小圆角过渡，避免组装和使用过程中尖锐边角划伤操作人员，镂空框格的尺寸经过反复调整，既保证了穿丝编织网格时的操作空间，也不会因为框格过大导致网面承托时出现过大的饶度。

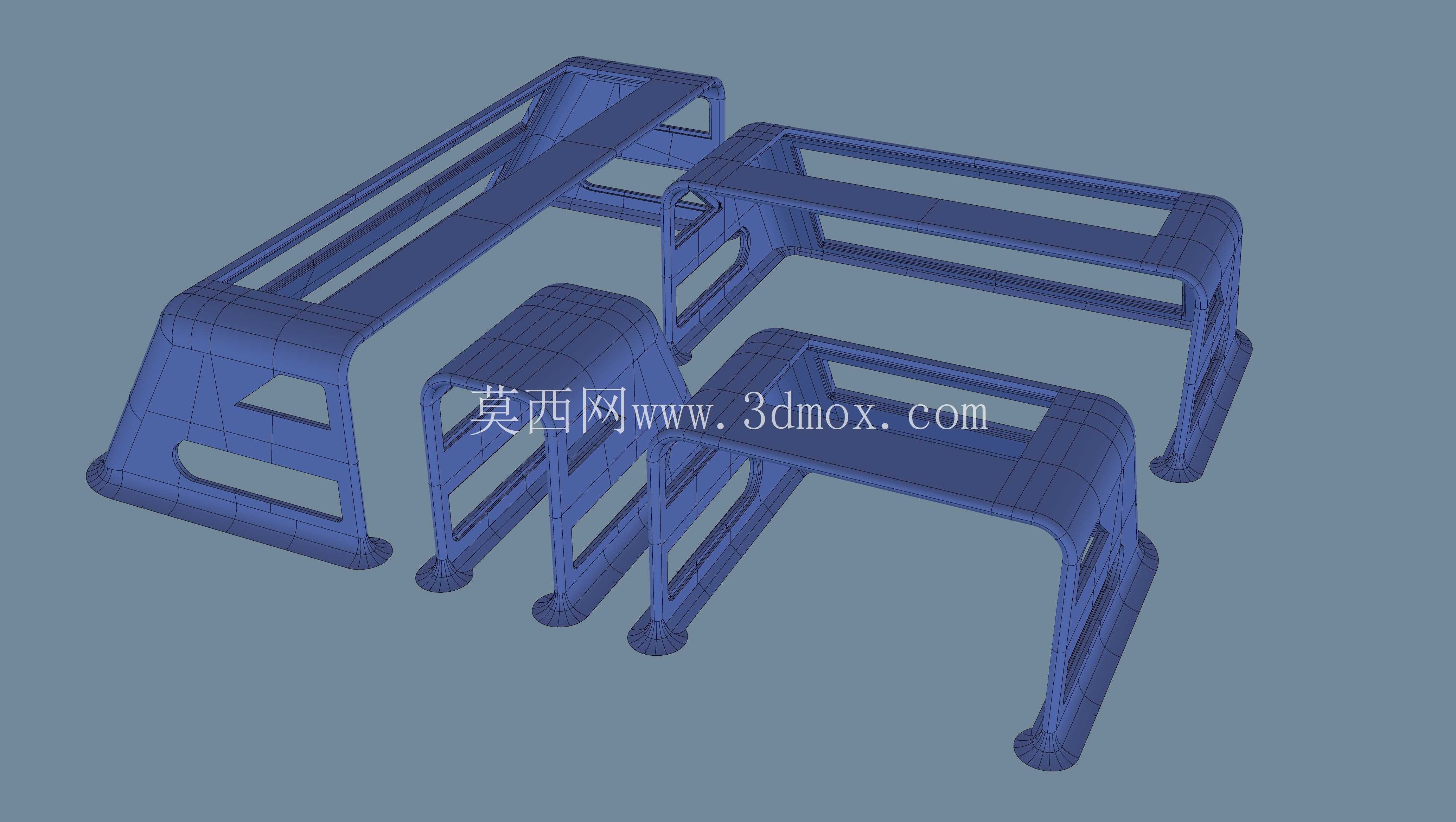

　　不同于常规的固定式工装支架，这款结构的模块化属性让它的应用场景不局限于车间工位承托，在展会展品陈列、家用置物架组装、户外临时展示台搭建等场景下，也可以通过不同数量的模块组合，快速搭建出符合尺寸要求的支撑结构，拆卸后所有零件可以平整叠放，收纳时占用的空间仅为组装后整体体积的15%左右，大幅降低了仓储和运输的成本。从结构受力的角度分析，支腿的倾斜角度经过力学仿真优化，在承受额定均布载荷时，支腿的最大应力集中位置出现在拐角衔接处，通过在该位置做局部加厚处理，配合镂空处的加强筋结构，保证了整体结构的强度冗余，即使在承受偏载的情况下，也不会出现支腿变形或者连接处脱开的问题。

　　横向连接梁的内部做了等距的加强筋布局，在长跨度拼接时，横梁中部的下饶量控制在允许范围内，承托轻质工件时不会出现明显的形变。实际组装过程中，零件之间的配合公差控制在间隙配合的合理区间，不需要借助工具即可徒手完成插拔组装，拆卸时也仅需要顺着插接方向施力即可分离，没有复杂的锁扣或者紧固件结构，即使是没有机械组装经验的人员，也可以在短时间内完成整组框架的搭建。针对不同的使用环境，该结构的基础形态可以根据需要调整支腿高度、横梁长度，所有的连接接口尺寸保持统一，不同规格的零件之间可以通用互换，不需要单独开模制作连接配件，进一步降低了生产和后续维护的成本。在铸造工艺适配性方面，该结构的整体壁厚保持均匀，没有过大的壁厚差，铸造过程中不会出现局部缩孔、浇不足的缺陷，脱模斜度设置合理，不需要复杂的抽芯结构即可完成模具生产，适合批量铸造生产，零件成型后仅需要简单去除飞边毛刺即可投入使用，后续的机加工工序极少，能够有效控制生产制造成本。
