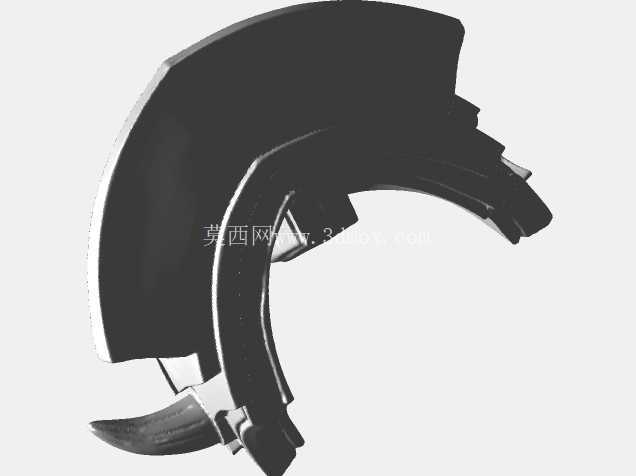

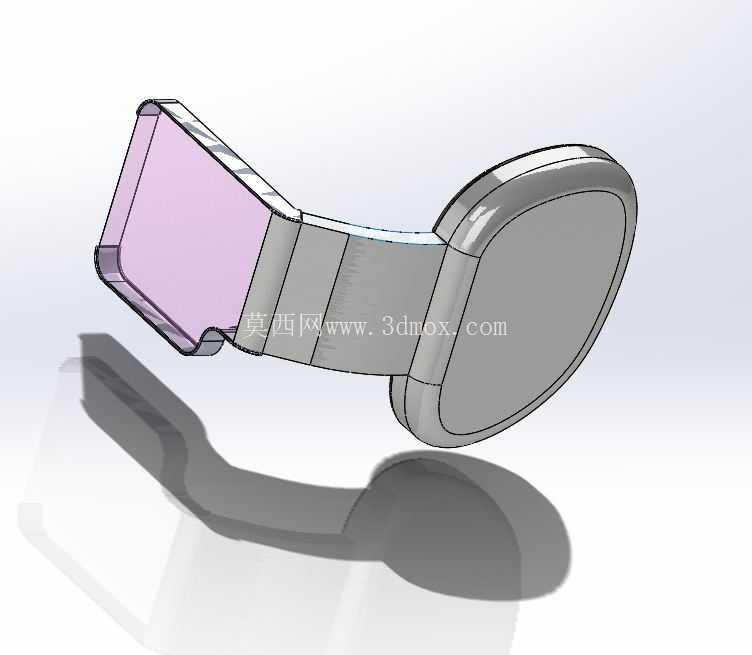

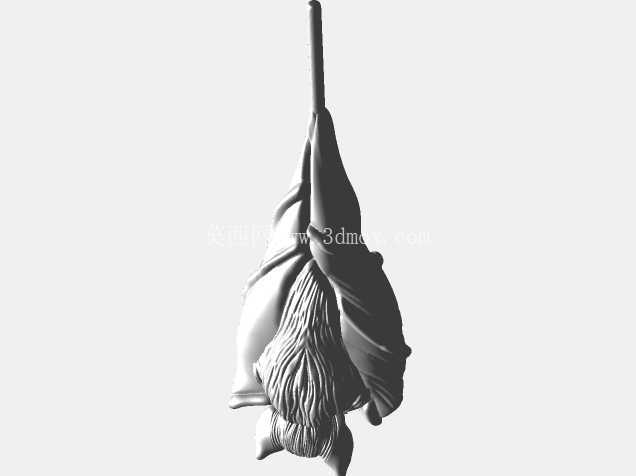

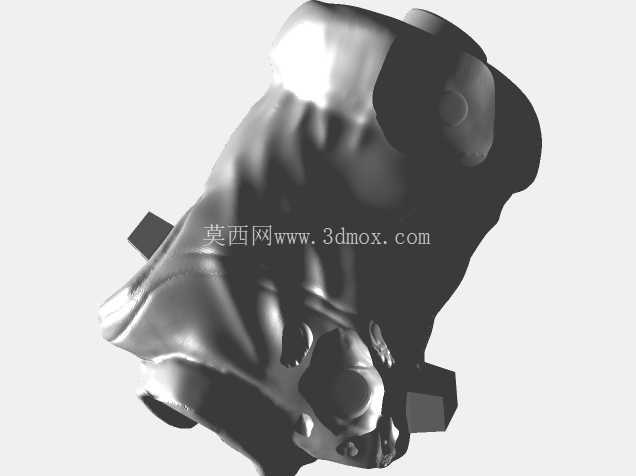

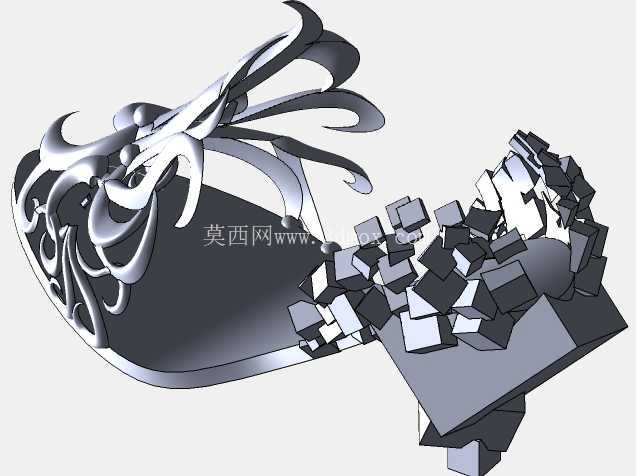

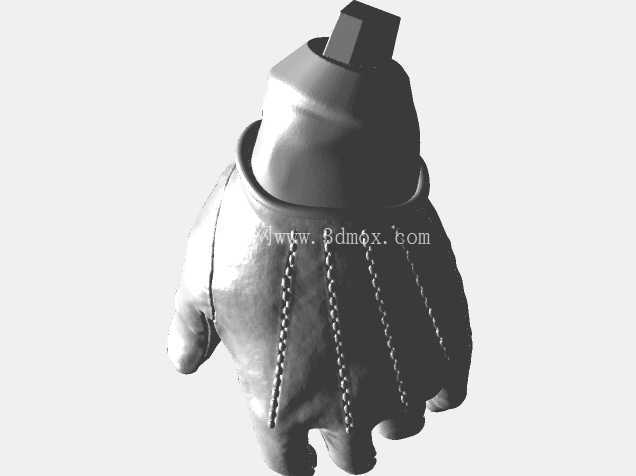

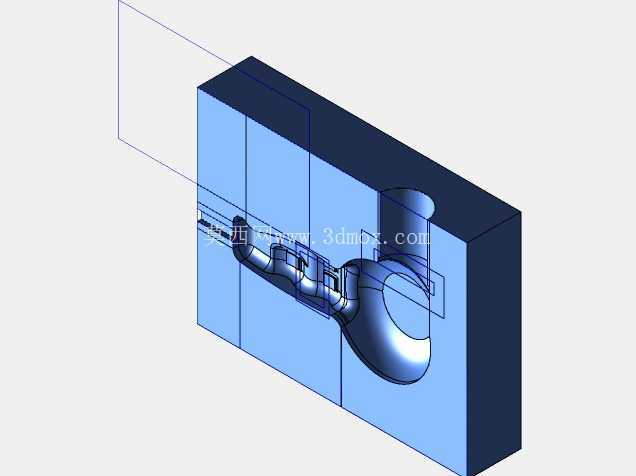

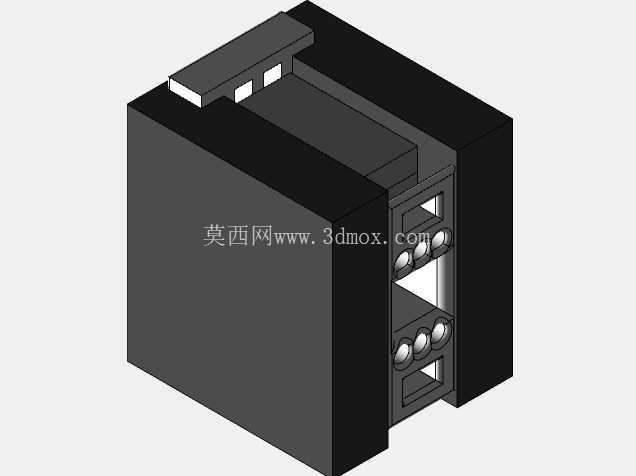

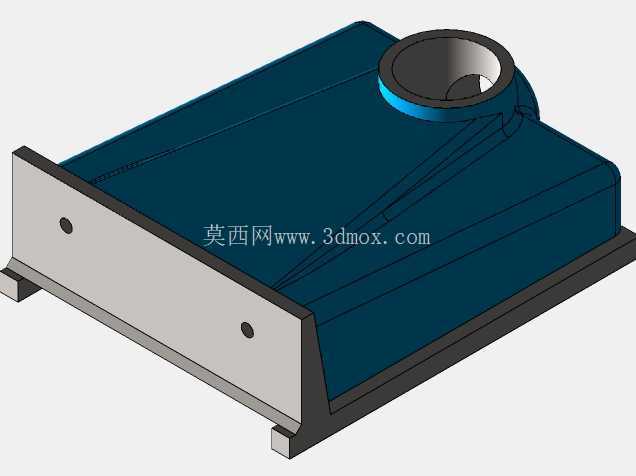

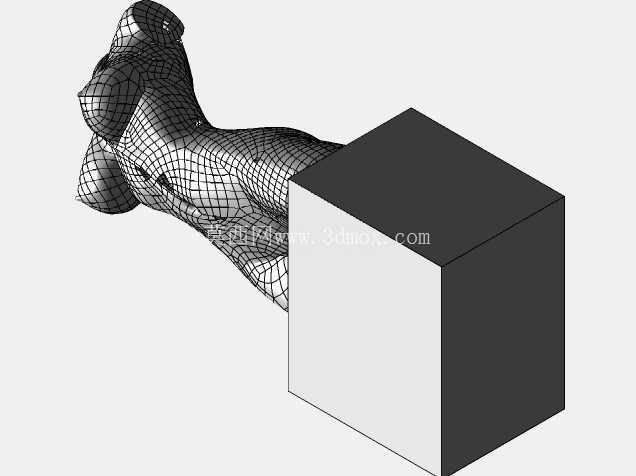

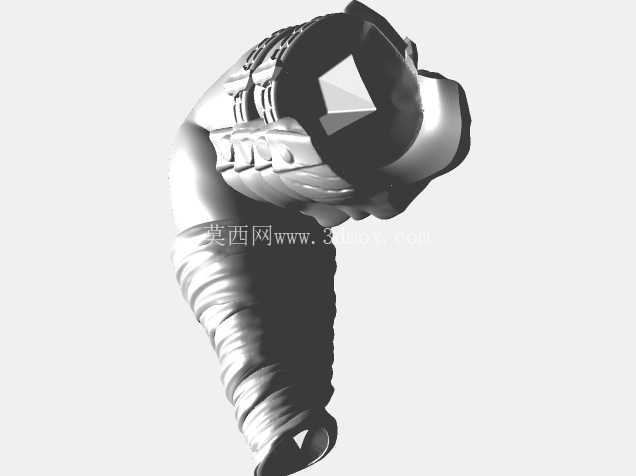

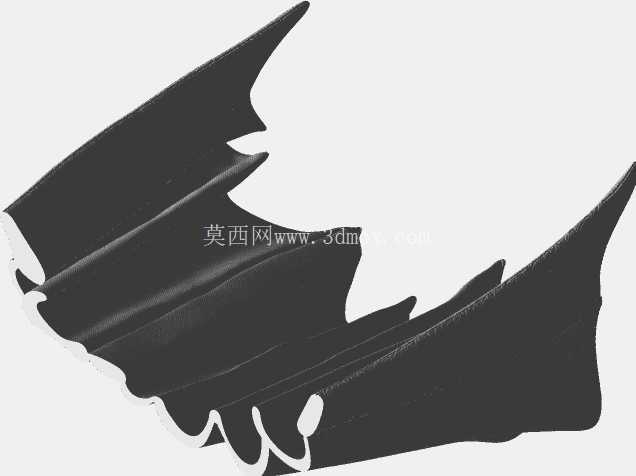

异形曲面铸造用成型模结构设计

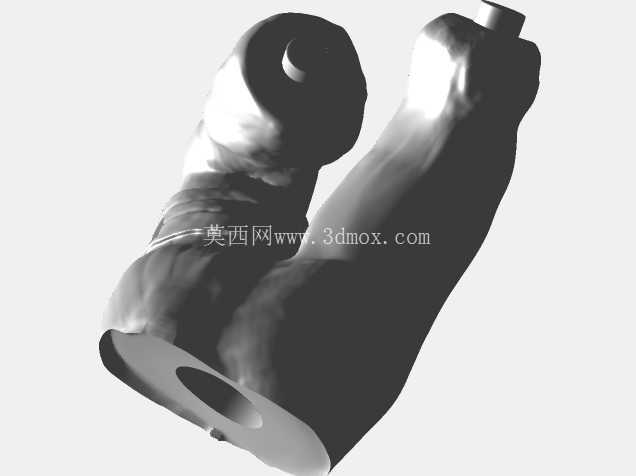

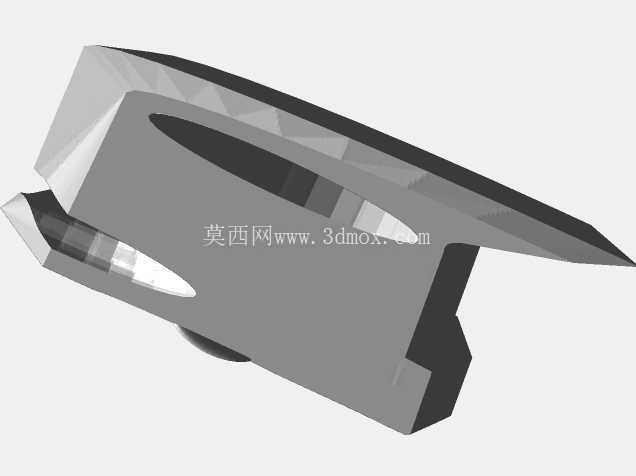

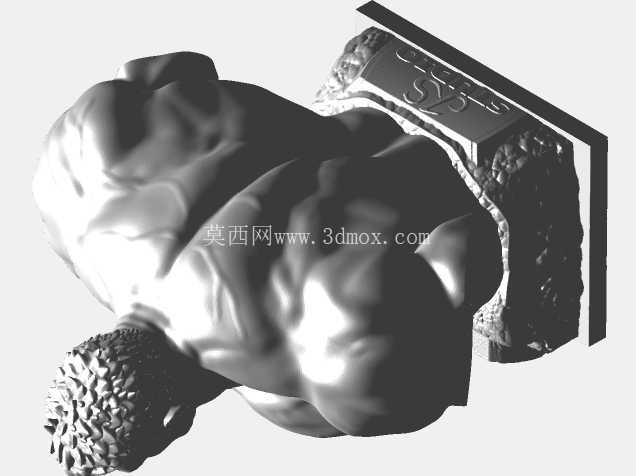

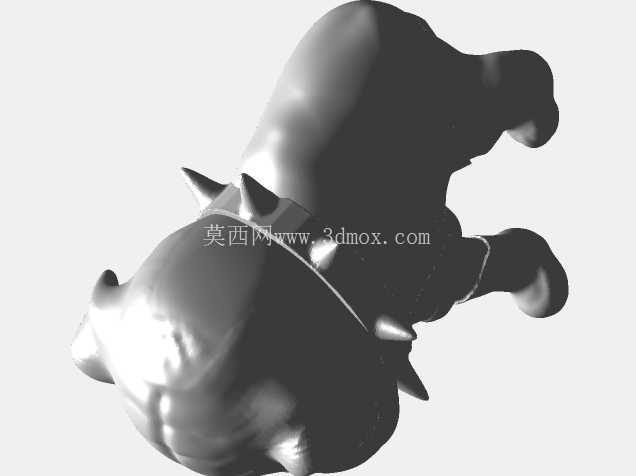

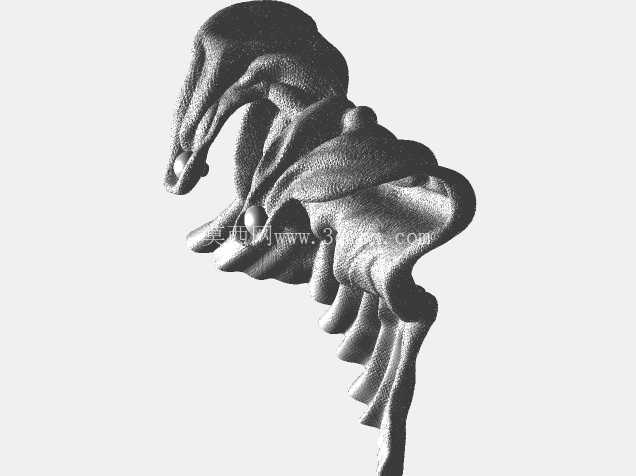

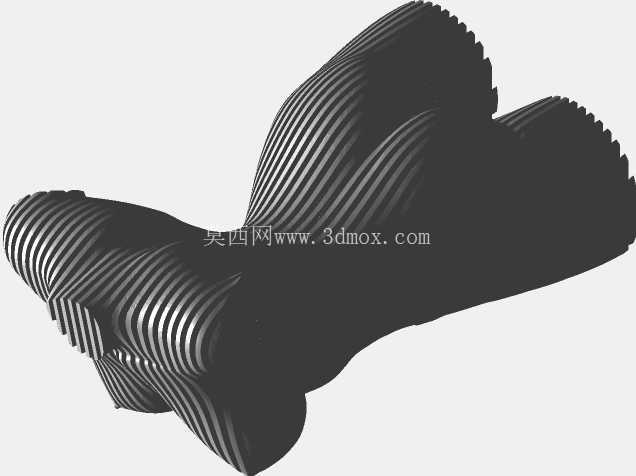

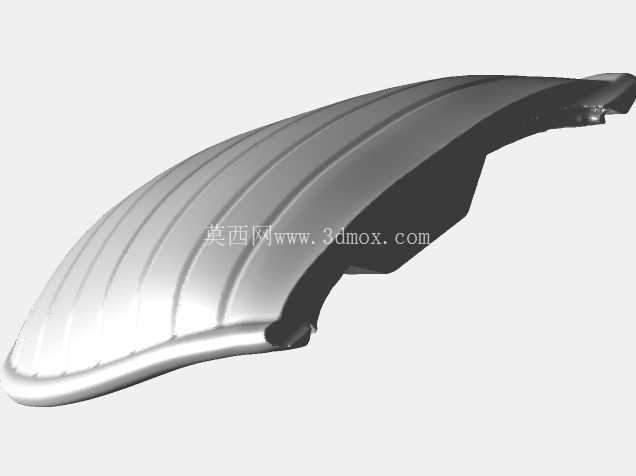

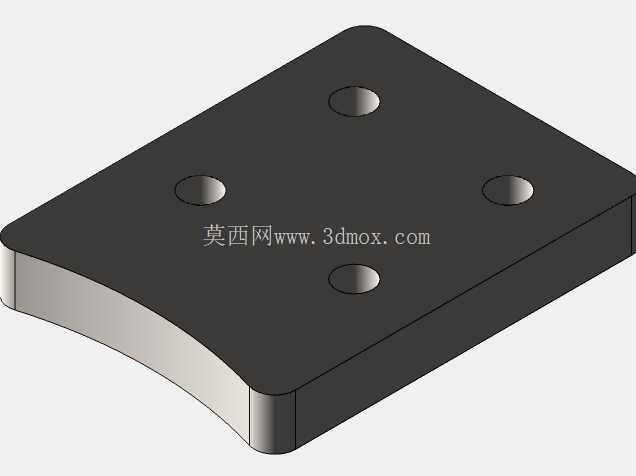

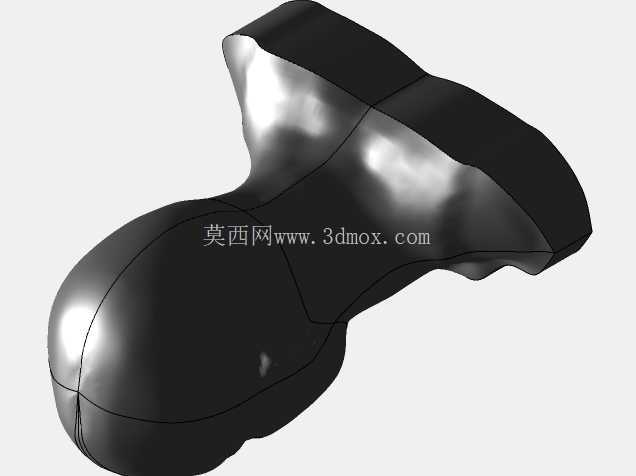

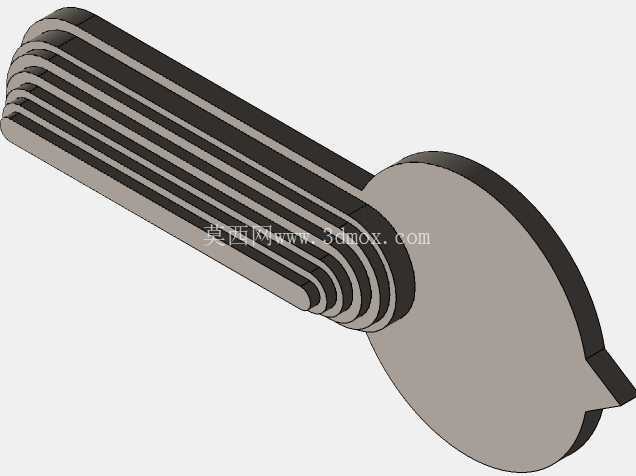

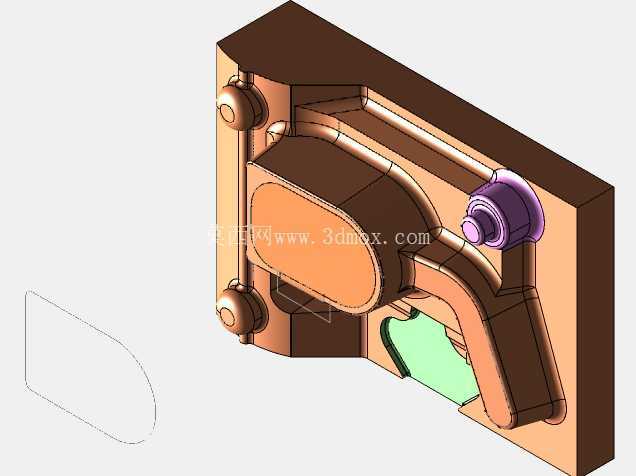

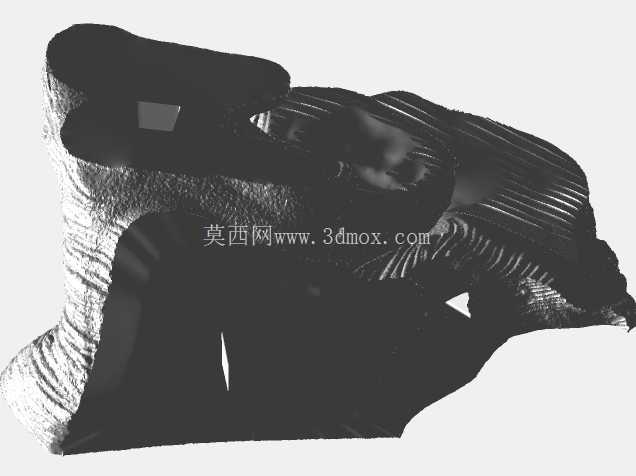

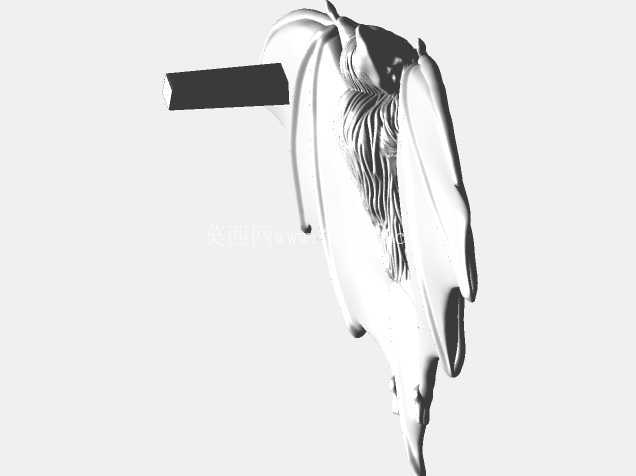

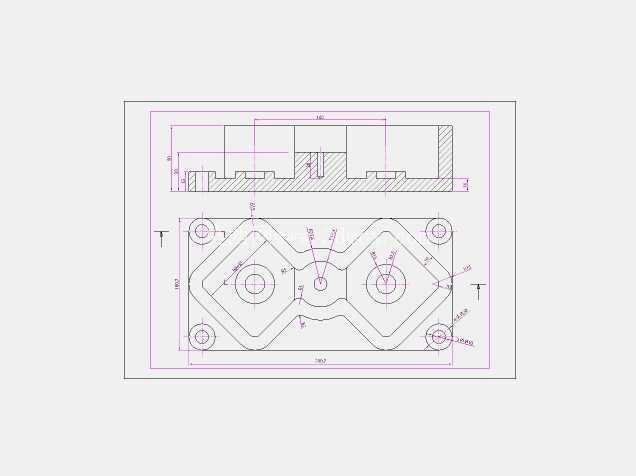

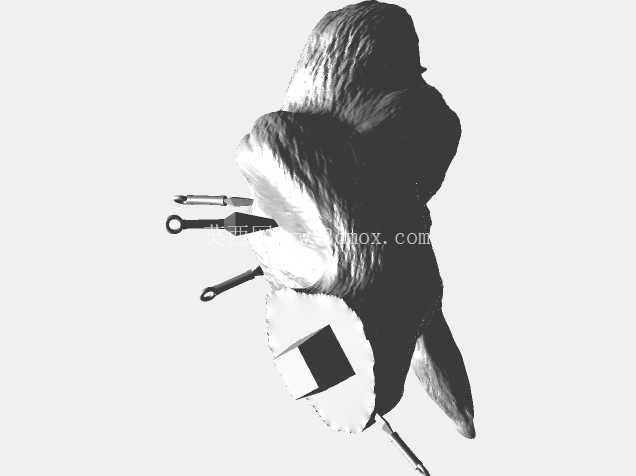

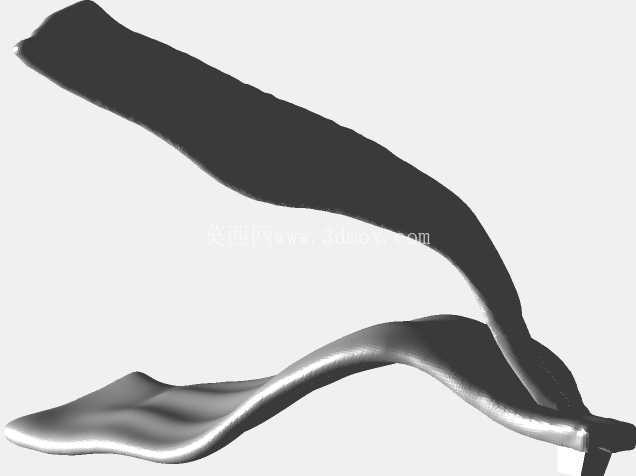

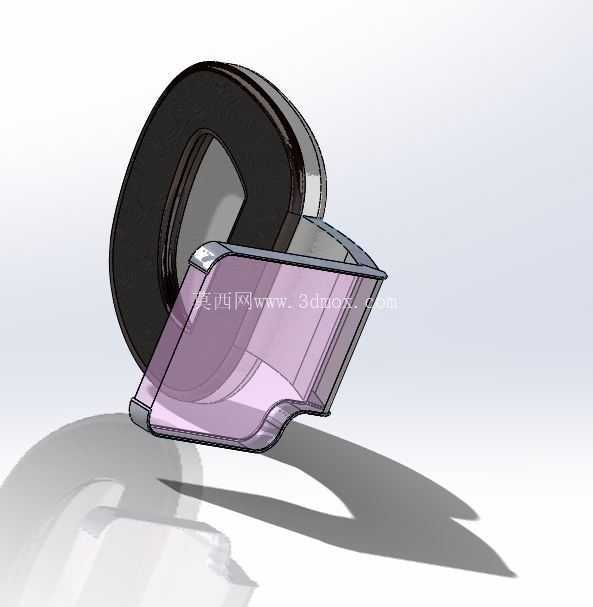

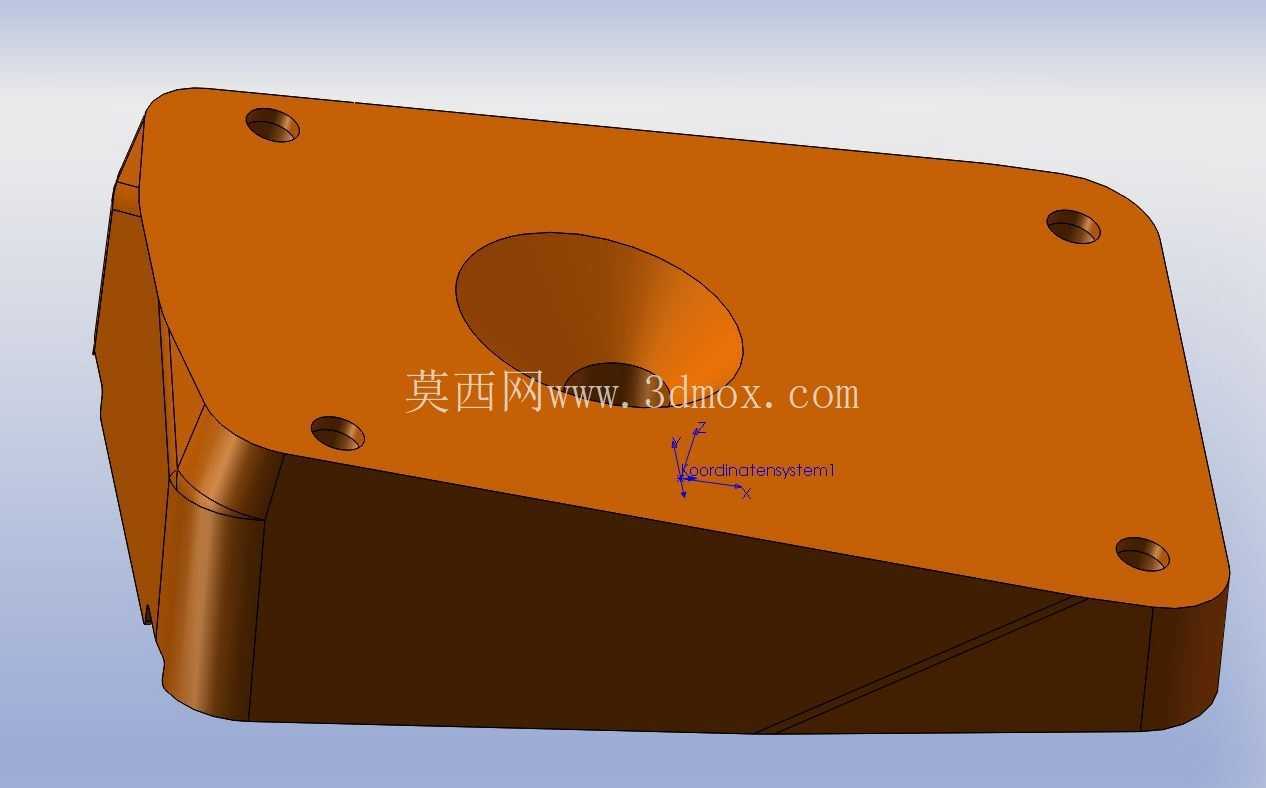

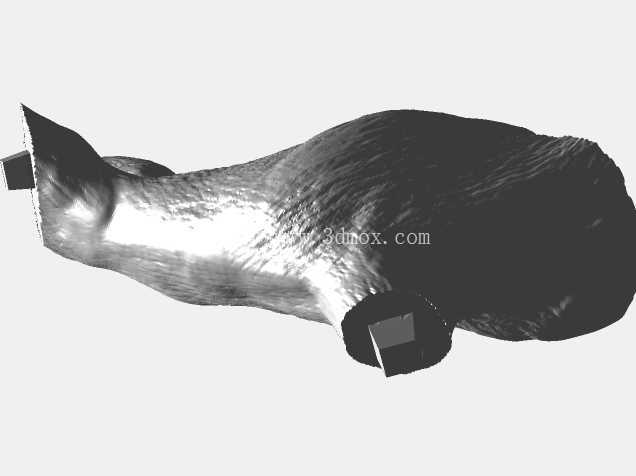

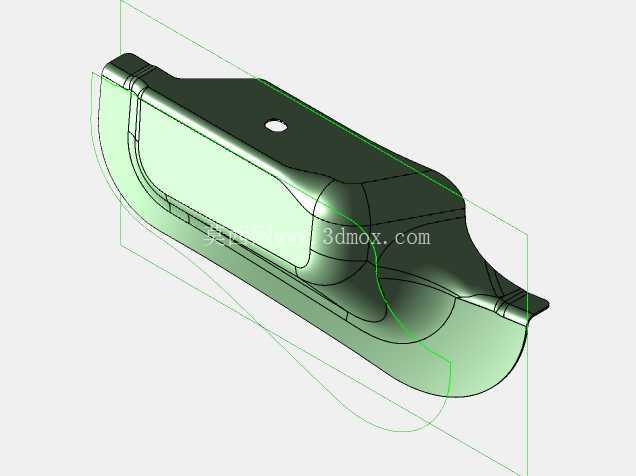

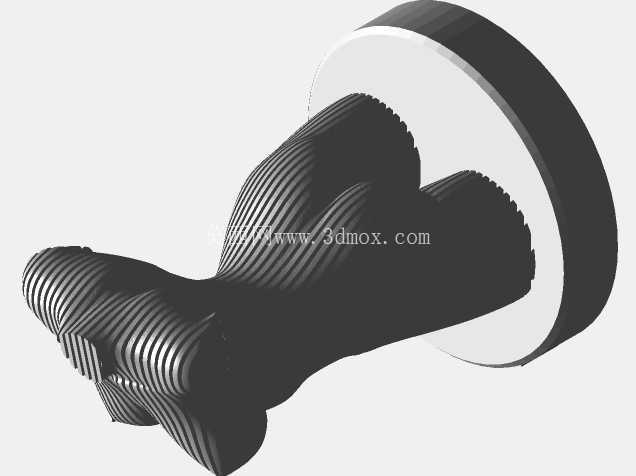

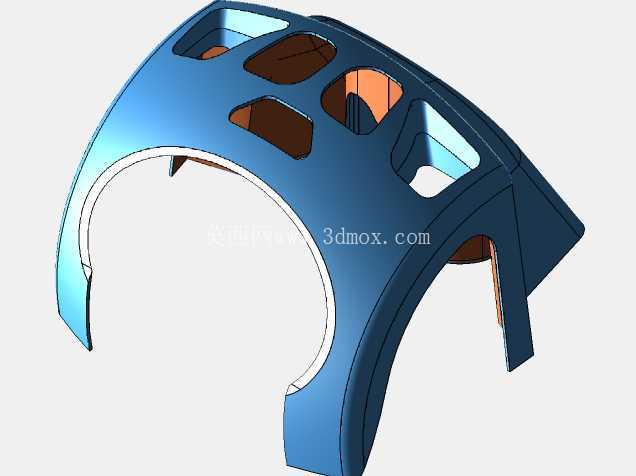

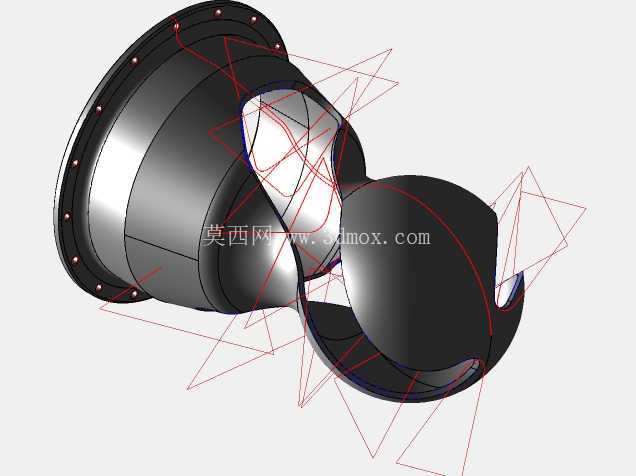

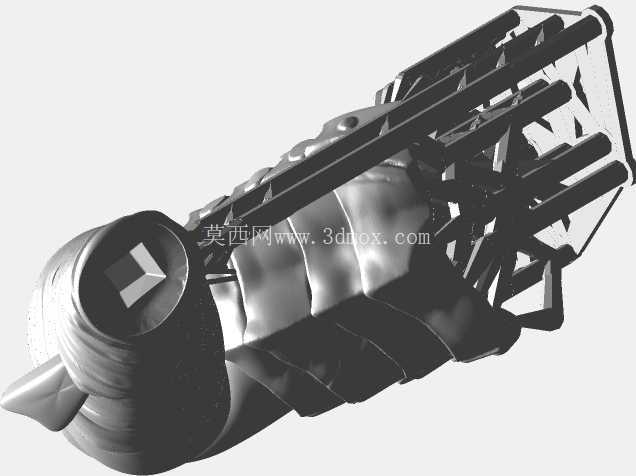

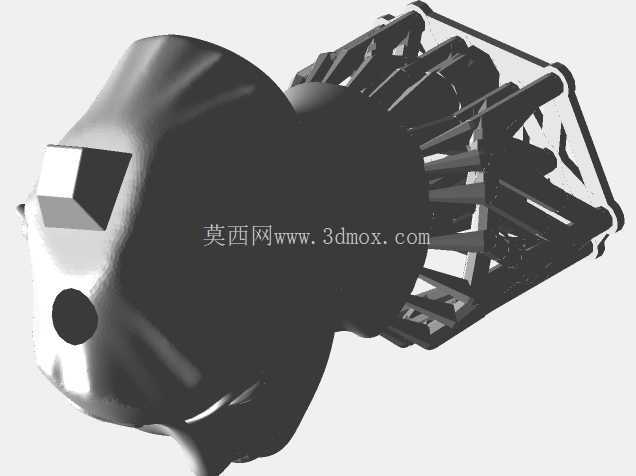

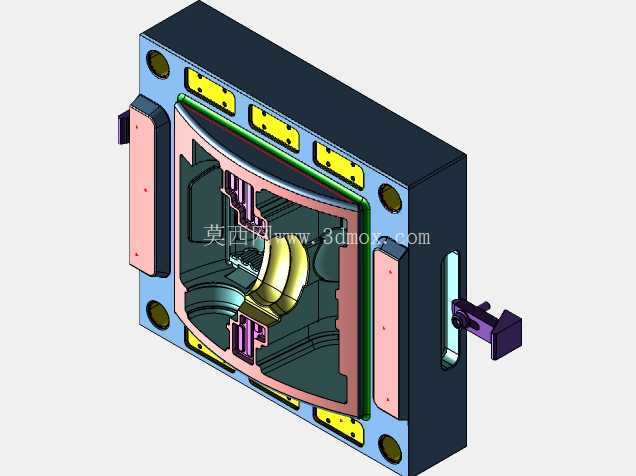

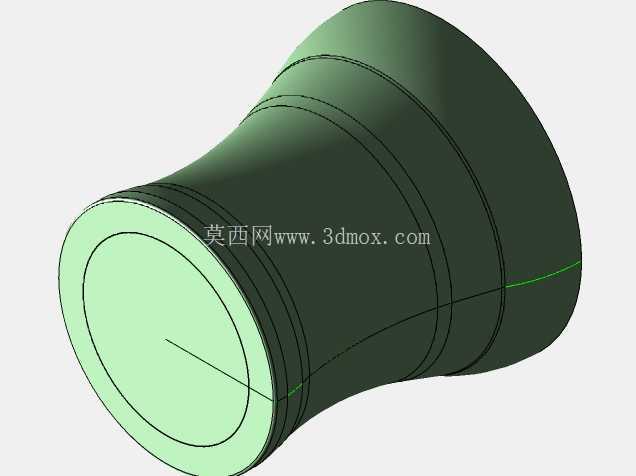

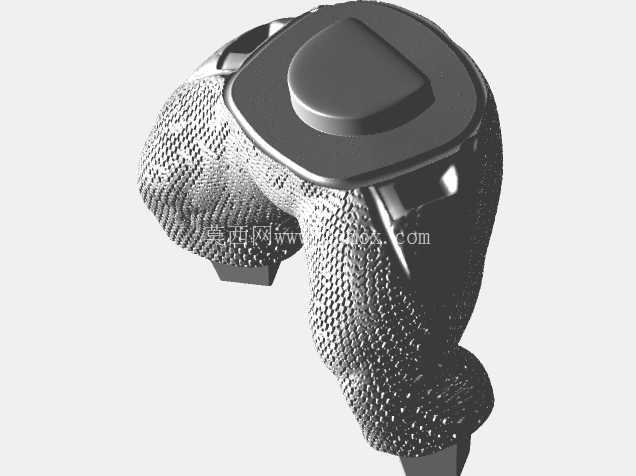

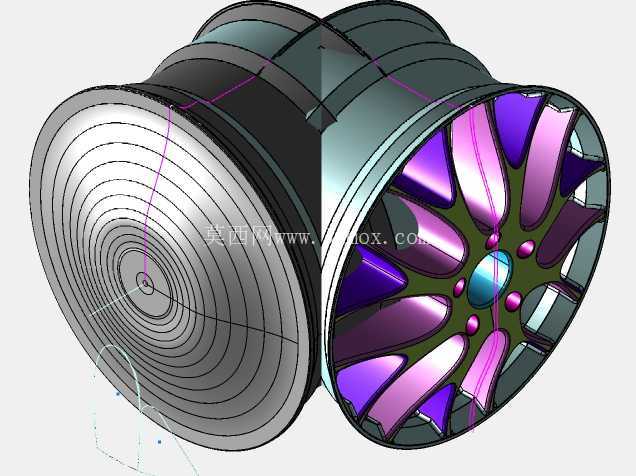

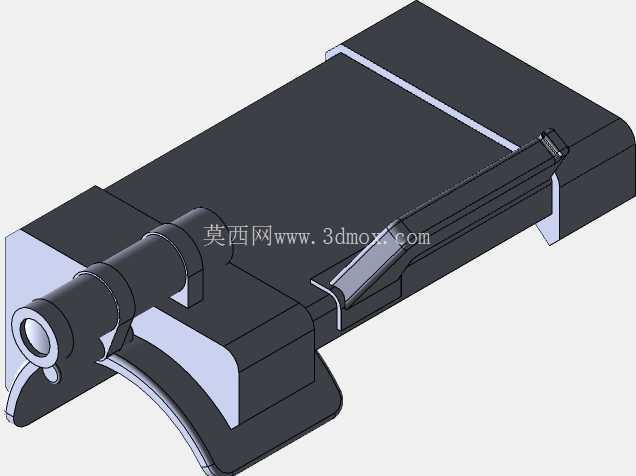

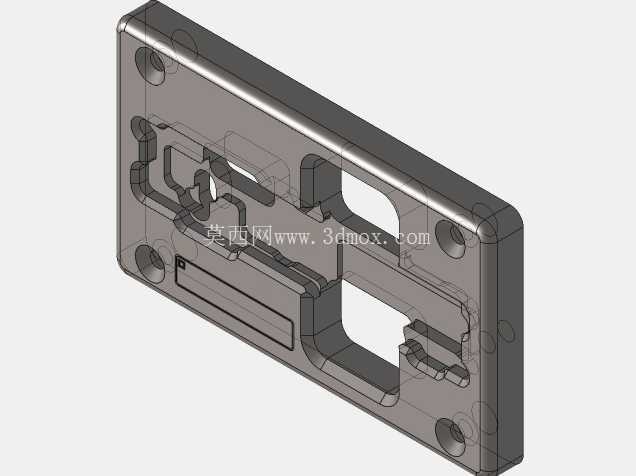

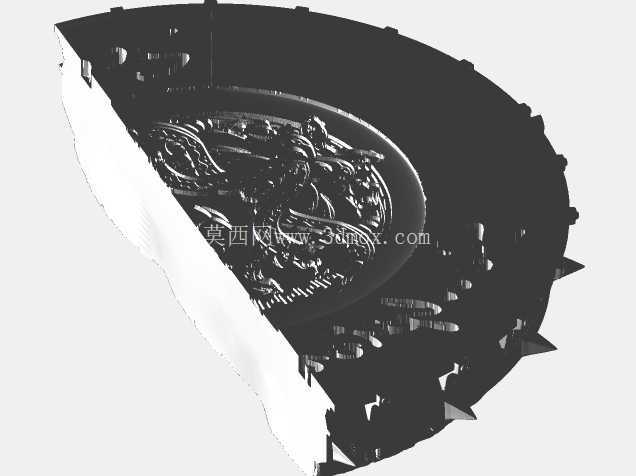

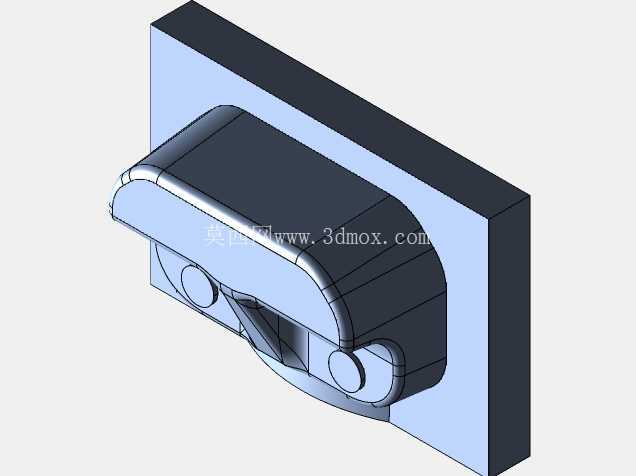

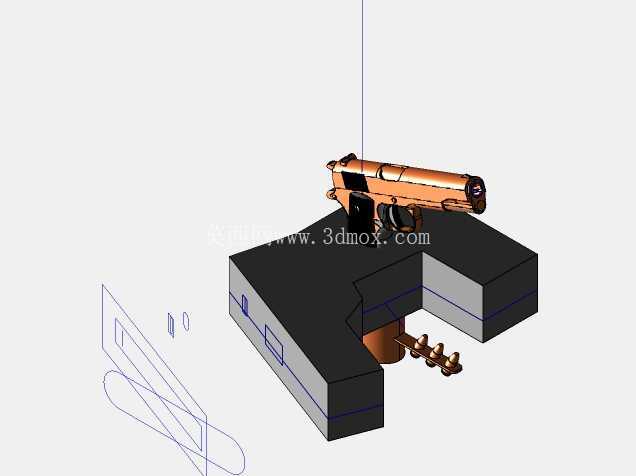

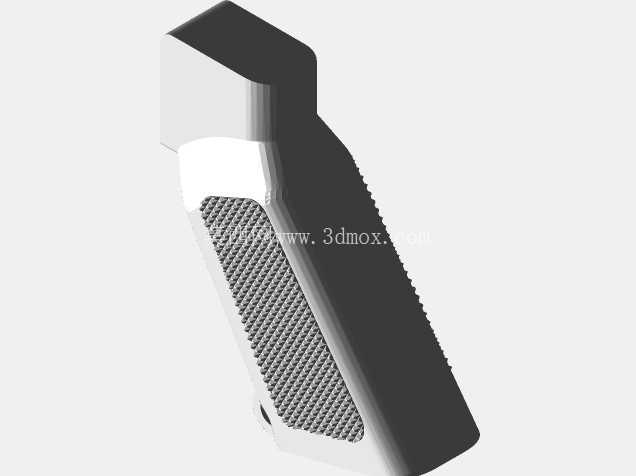

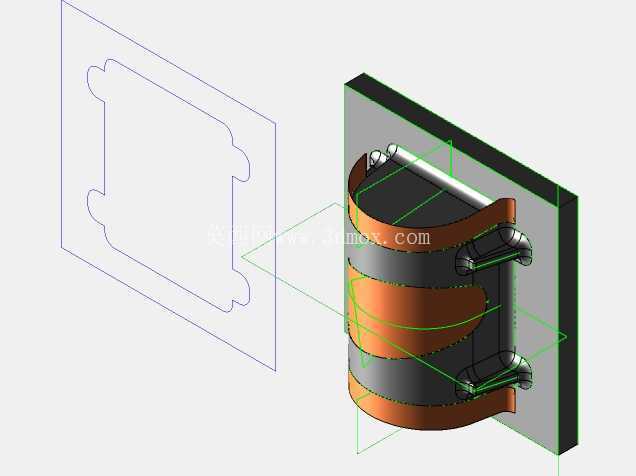

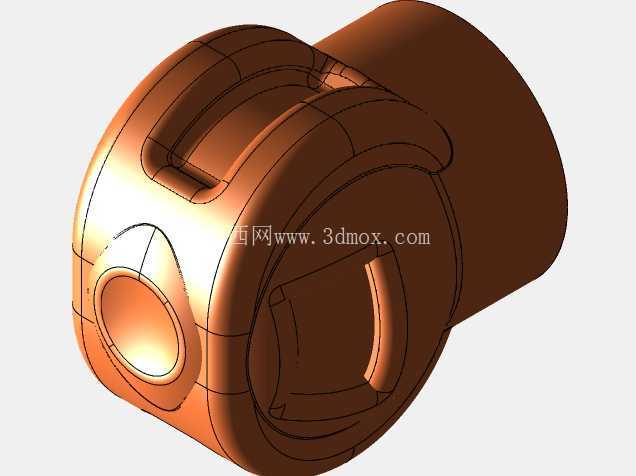

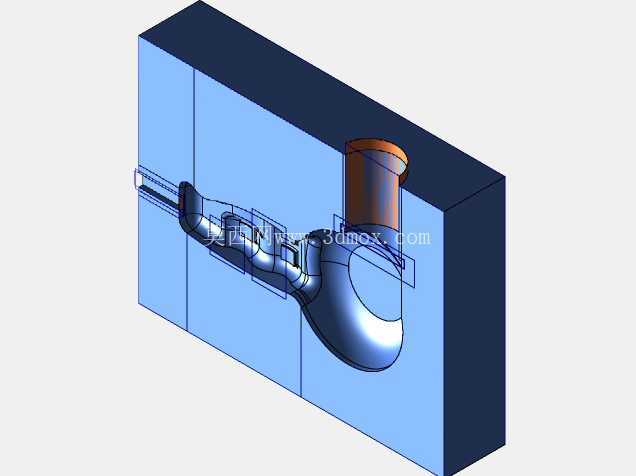

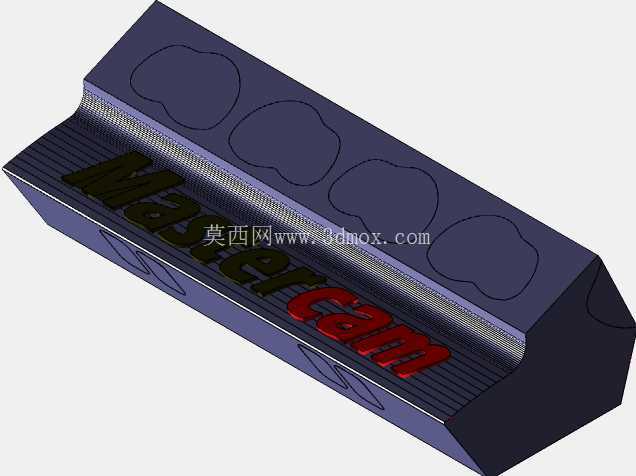

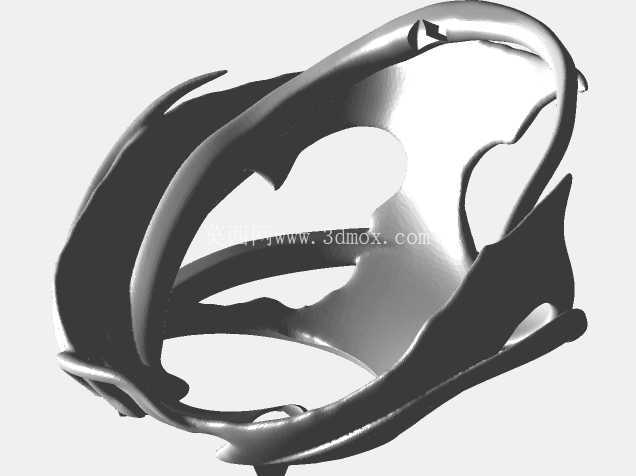

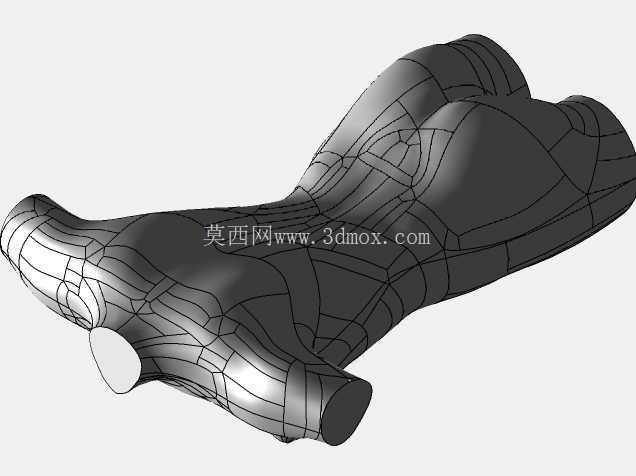

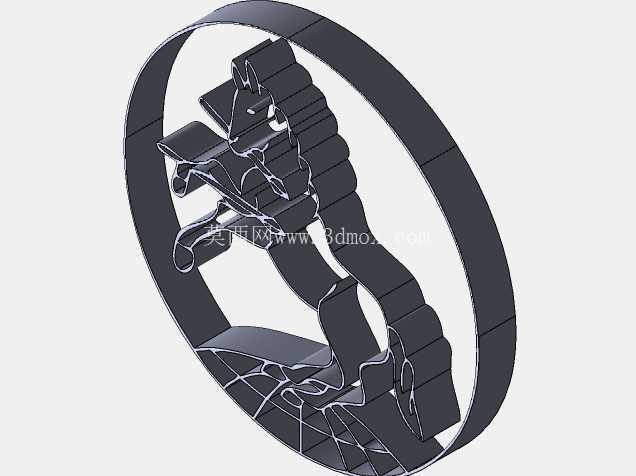

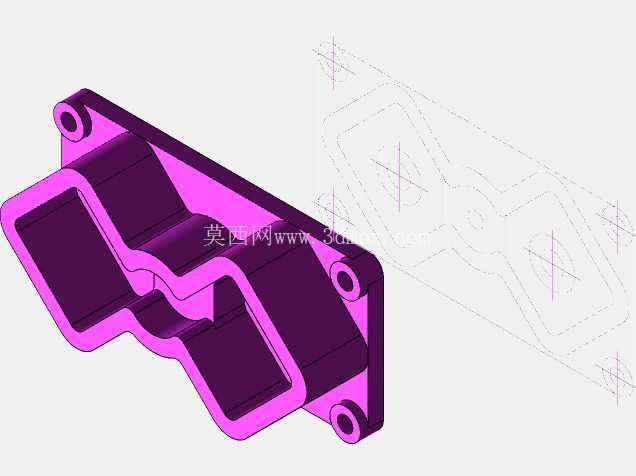

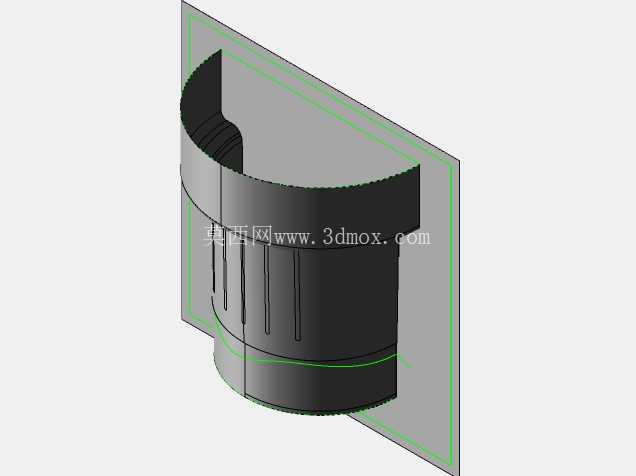

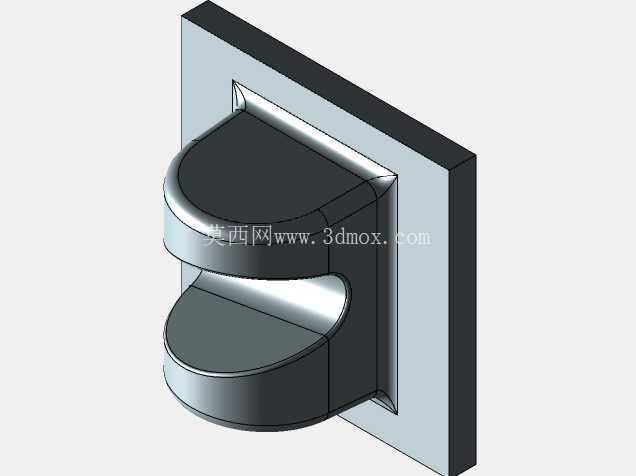

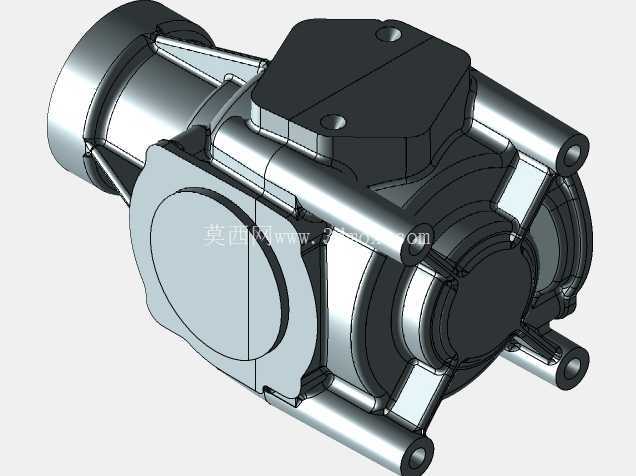

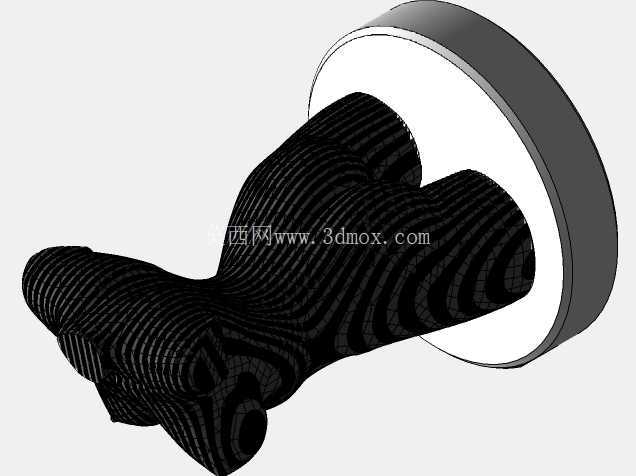

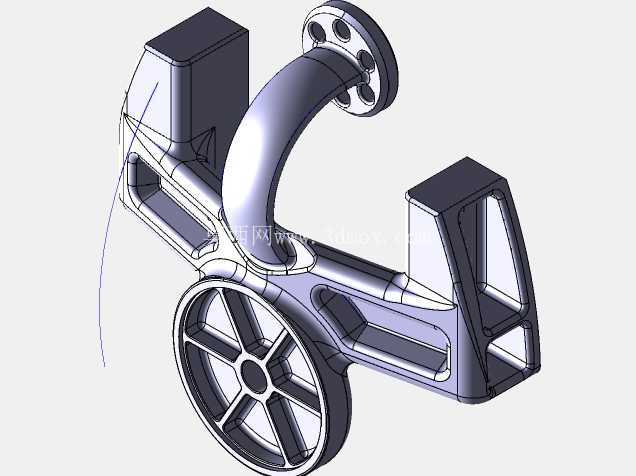

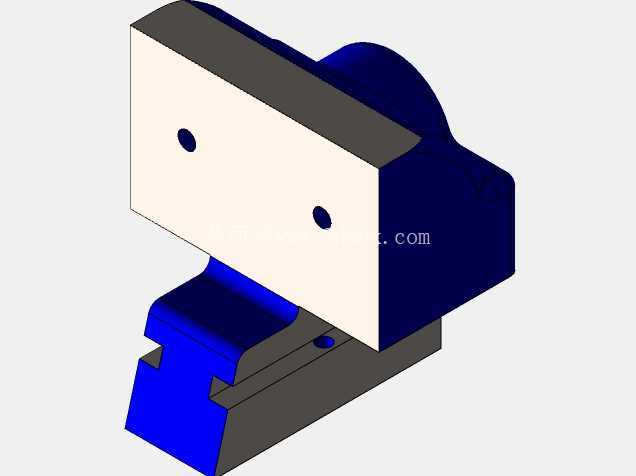

　　这套异形曲面铸造成型模，主要面向小批量复杂曲面铸件的砂型铸造、低压铸造工序使用，适配的铸件多应用在流体管路过渡接头、异形握持结构件、设备曲面护罩类零件的生产场景，这类零件往往没有规则的几何分型面，传统规则分模的模具很难完整复刻曲面的连续过渡特征，容易在铸件表面出现分型错位、曲面棱线偏移的问题。从模腔的曲面走势来看，设计阶段优先考虑了铸件的拔模斜度适配，整个模腔的曲面过渡没有出现倒扣死角，沿着开模方向所有曲面的拔模角度控制在1.5度到3度之间，既保证了开模时不会出现粘模拉伤模腔表面的问题，也不会因为拔模斜度过大导致铸件后续加工余量过多，增加后续机加工的工时成本。

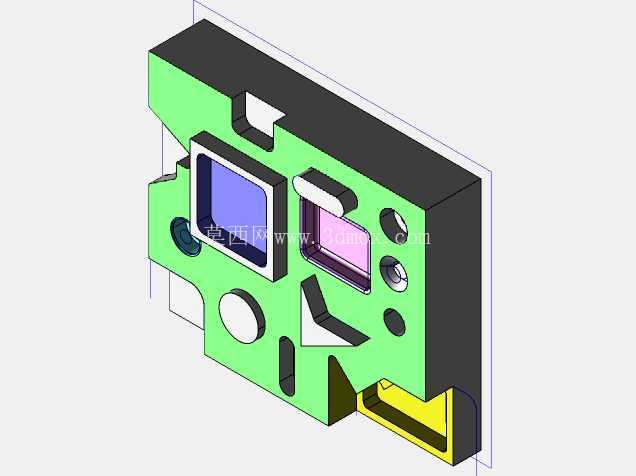

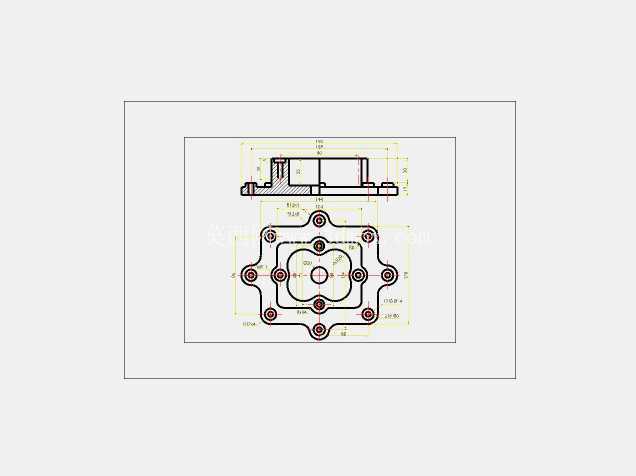

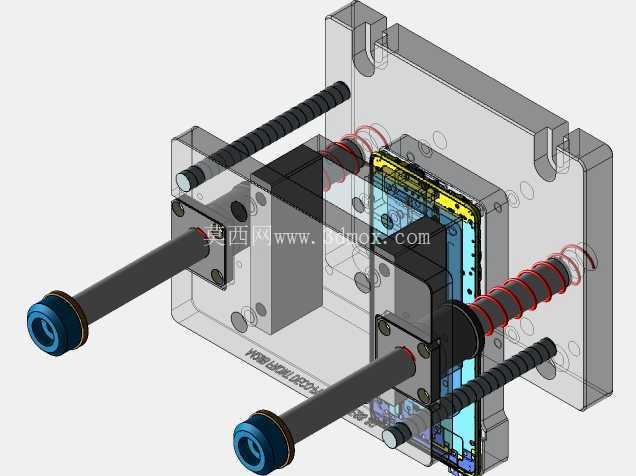

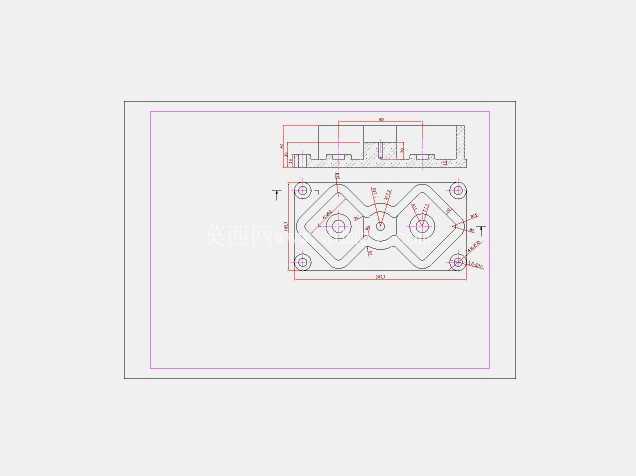

　　模体的分型面没有采用常规的平直分型设计，而是顺着铸件最大轮廓线做了随形分型，分型面的贴合间隙控制在0.03mm以内，合模时可以有效避免铸造过程中出现跑火、飞边过厚的问题，减少后续铸件清整的工作量。从安装边界来看，这套模具的模座基准面做了平整的铣削加工，基准面的平面度公差控制在0.02mm范围内，可以直接适配常用的重力铸造机、低压铸造机的通用模架安装位，不需要额外做定制转接板，安装时只需要通过模座周边的螺栓孔完成锁紧固定，定位销孔的位置和通用模架的定位销尺寸完全匹配，安装调试的时间可以缩短40%左右。

　　模腔的壁厚设计做了均匀化处理，整个模腔不同位置的壁厚差控制在2mm以内，避免铸造过程中因为模壁冷热不均导致铸件出现缩松、冷隔的缺陷，同时在模腔的厚大位置预留了冷却水道的安装位，可以根据实际铸造的金属材质调整冷却速率，适配铝合金、锌合金等不同熔点有色金属的铸造需求。在流道的设计上，顺着铸件的曲面走势做了弧形进浇口设计，进浇口的位置选在铸件的厚大端面，金属液充型时可以顺着曲面平缓填充整个模腔，不会出现金属液直接冲刷模腔薄壁位置导致模腔过早损耗的问题，也能减少充型过程中的卷气问题，降低铸件内部气孔的出现概率。

　　模体的边角位置都做了R3到R5的圆角过渡，没有尖锐的直角结构，一方面可以避免热处理过程中模体出现应力集中开裂的问题，另一方面也能减少铸造过程中应力集中导致的模腔变形，延长模具的使用寿命。这套模具的排气槽设计顺着分型面的走势分布，在模腔的最后充型位置做了深度0.1mm的排气槽，既可以保证充型过程中模腔内的空气顺利排出，也不会出现金属液钻入排气槽形成飞边的问题。针对这类异形曲面铸件的批量生产需求，模腔的表面粗糙度设计要求达到Ra0.8，铸件脱模后表面不需要做过多的打磨处理就能直接进入后续的机加工或者表面处理工序，对于外观要求较高的曲面护罩类零件，甚至可以减少一道抛光工序。在设计过程中还考虑了模具的维护便利性，模腔的易磨损位置做了可拆换的镶件设计，当长时间生产导致局部位置磨损超差时，不需要更换整个模体，只需要拆换对应的镶件就能恢复模具的精度，大幅降低模具的维护成本。整套模具的尺寸适配1吨以下的小型铸造设备使用，模体的整体重量控制在常规人工辅助吊装的范围内，不需要额外配置大吨位的起重设备就能完成模具的拆装换型，适合多品种小批量的铸造生产车间使用，能够快速完成不同异形曲面铸件的生产切换，兼顾生产效率和换型灵活性。
