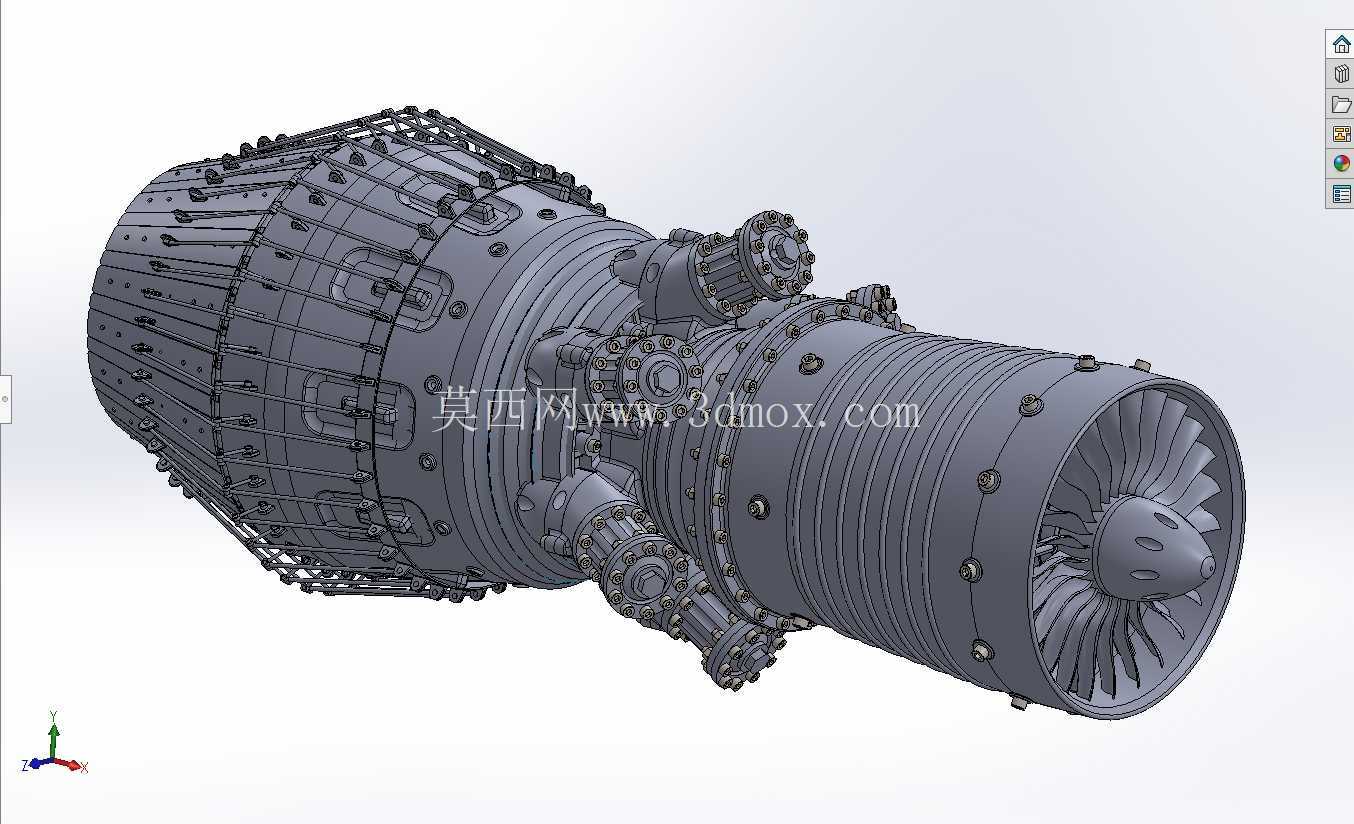

高细节涡轮风扇喷气发动机结构设计

在航空航天动力系统的研发与教学场景中，涡轮风扇喷气发动机的结构还原一直是结构设计、工程模拟领域的核心需求之一，这类高精度的结构模型可直接用于航空院校的动力系统原理教学、航空企业的新员工结构认知培训，也能为航空航天领域的概念验证、3D可视化演示提供精准的结构参考，避免纯理论讲解带来的认知偏差。从实际用途来看，这款还原度极高的涡扇发动机结构，完整复现了真实大涵道比涡扇发动机的核心做功逻辑：前端大直径风扇负责吸入并初步加速空气，一部分气流直接从外涵道排出产生主要推力，另一部分气流进入内涵道依次经过多级压气机完成逐级压缩，提升空气压力与温度后进入燃烧室与燃油混合燃烧，形成的高温高压燃气冲击后端涡轮叶片做功，涡轮通过同轴结构带动前端风扇与压气机持续运转，做功后的燃气从尾喷口高速排出，与外涵道气流共同形成整机推力，整套做功流程的结构衔接完全匹配真实航发的运行逻辑。

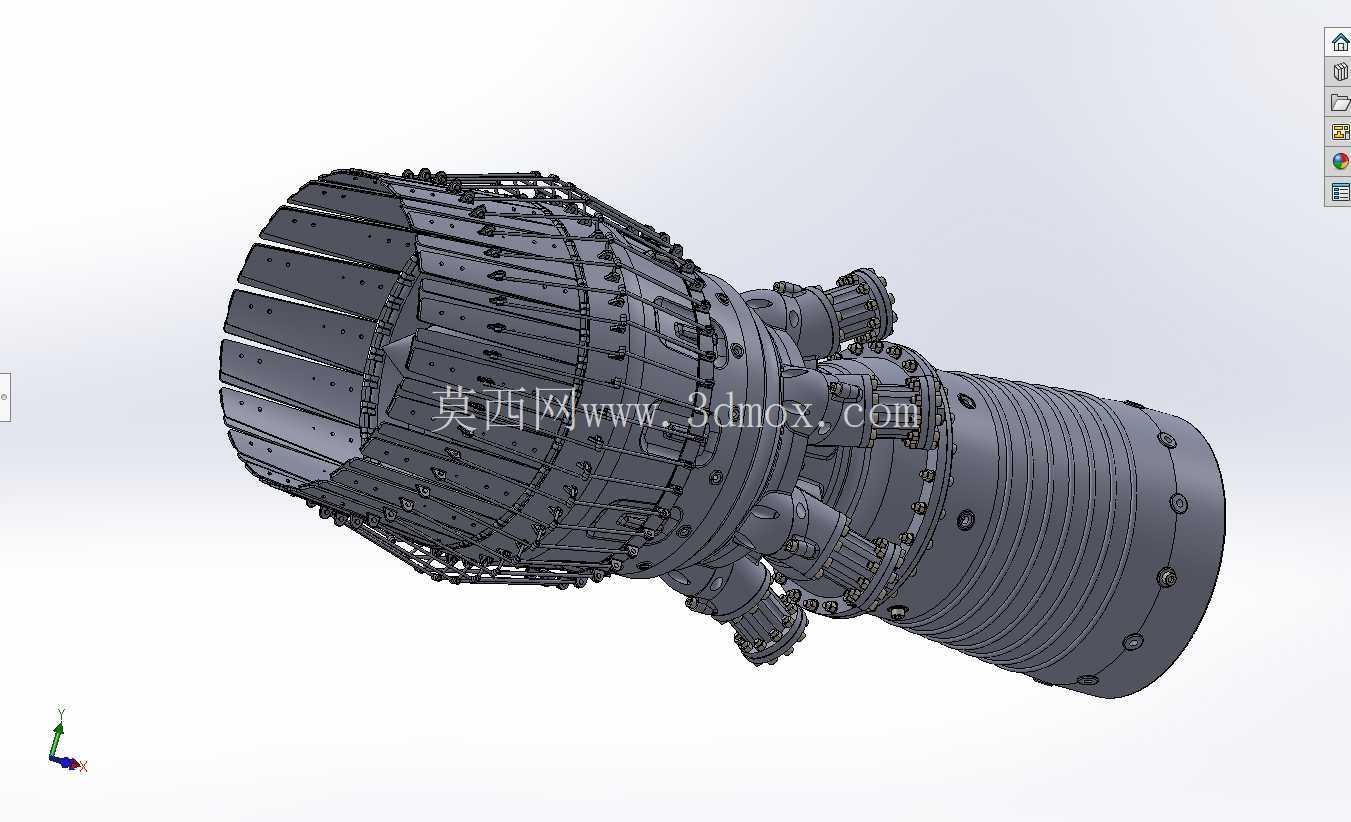

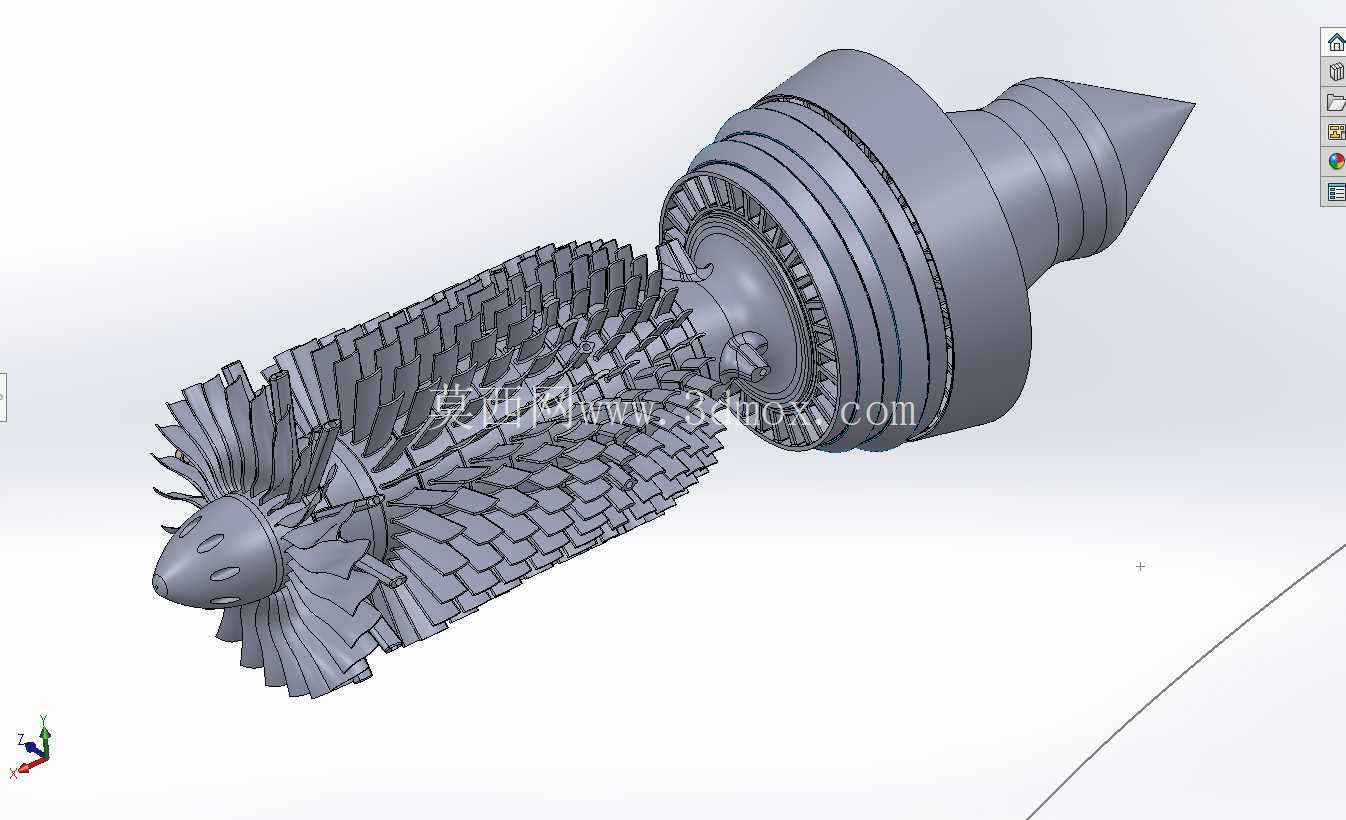

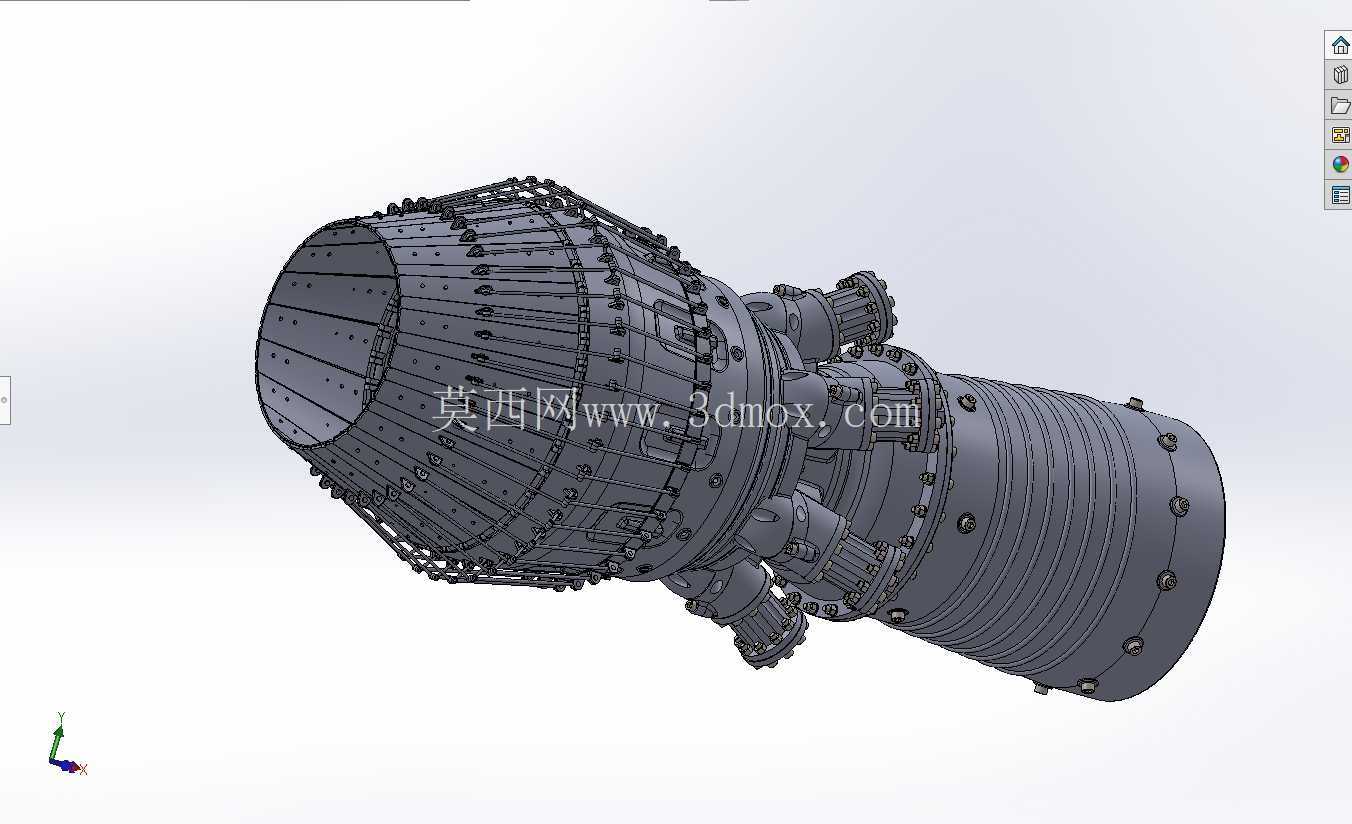

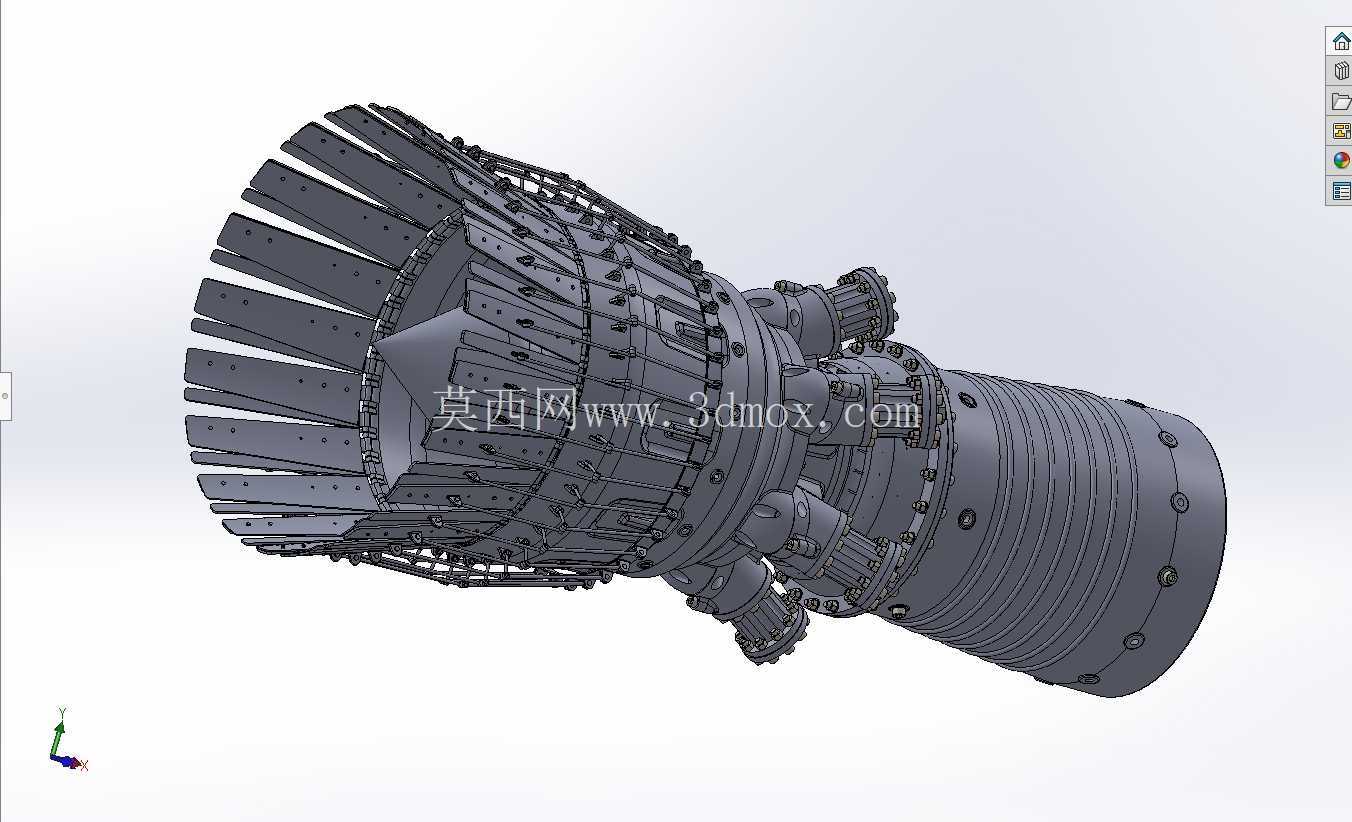

从功能特性上看，该结构完整保留了真实涡扇发动机的多级轴流式压气机层级设计，每一级压气机叶片的安装角、叶型扭转角度都按照真实气动优化结果还原，能够直观展示空气在压缩过程中的流道变化逻辑；风扇段叶片采用宽弦空心叶片的结构形态还原，兼顾了气动效率与结构减重的设计需求，对应真实航发中提升推进效率、降低油耗的核心设计目标；后端涡轮段的冷却通道结构、叶片榫头连接形式都做了细节还原，能够清晰展示高温部件的结构连接逻辑；紧凑的排气系统结构完整呈现了内外涵道气流的混合流道形态，可用于演示喷射推进过程中的气流混合、降噪结构的布置逻辑。

在设计思路的还原上，整套结构遵循真实航发的模块化设计逻辑，将风扇段、压气机段、燃烧室段、涡轮段、尾喷段做了清晰的分块结构处理，每个模块的连接法兰、紧固螺栓位置都按照真实装配逻辑布置，既能够展示整机组装的对接顺序，也能为后续的结构修改、方案迭代提供基础框架，设计过程中充分考虑了不同场景的使用需求，既保留了核心结构的细节精度，也没有冗余的无效结构，方便使用者根据自身需求调整局部结构，比如调整压气机级数、修改风扇叶片叶型、更改尾喷口结构形式等，适配不同的模拟、演示场景。

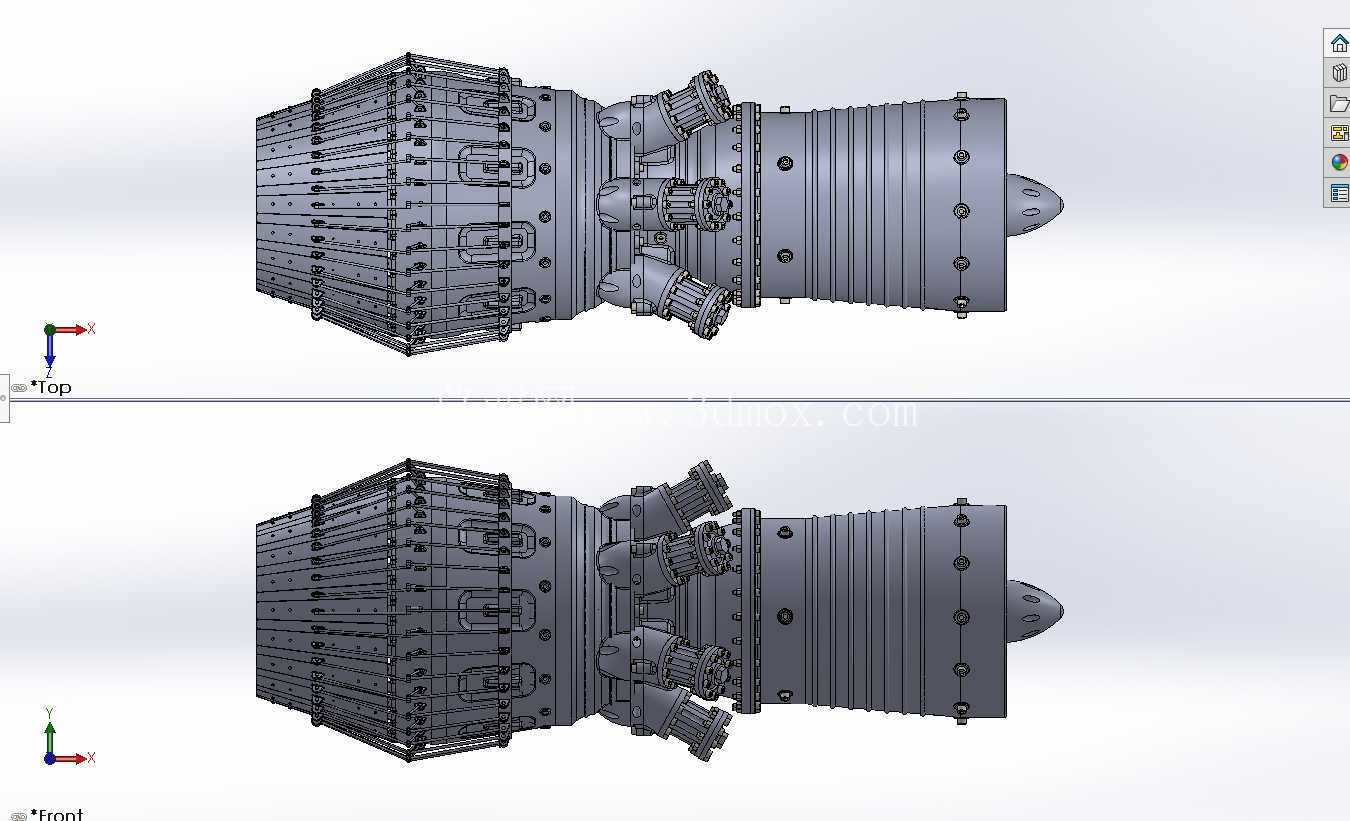

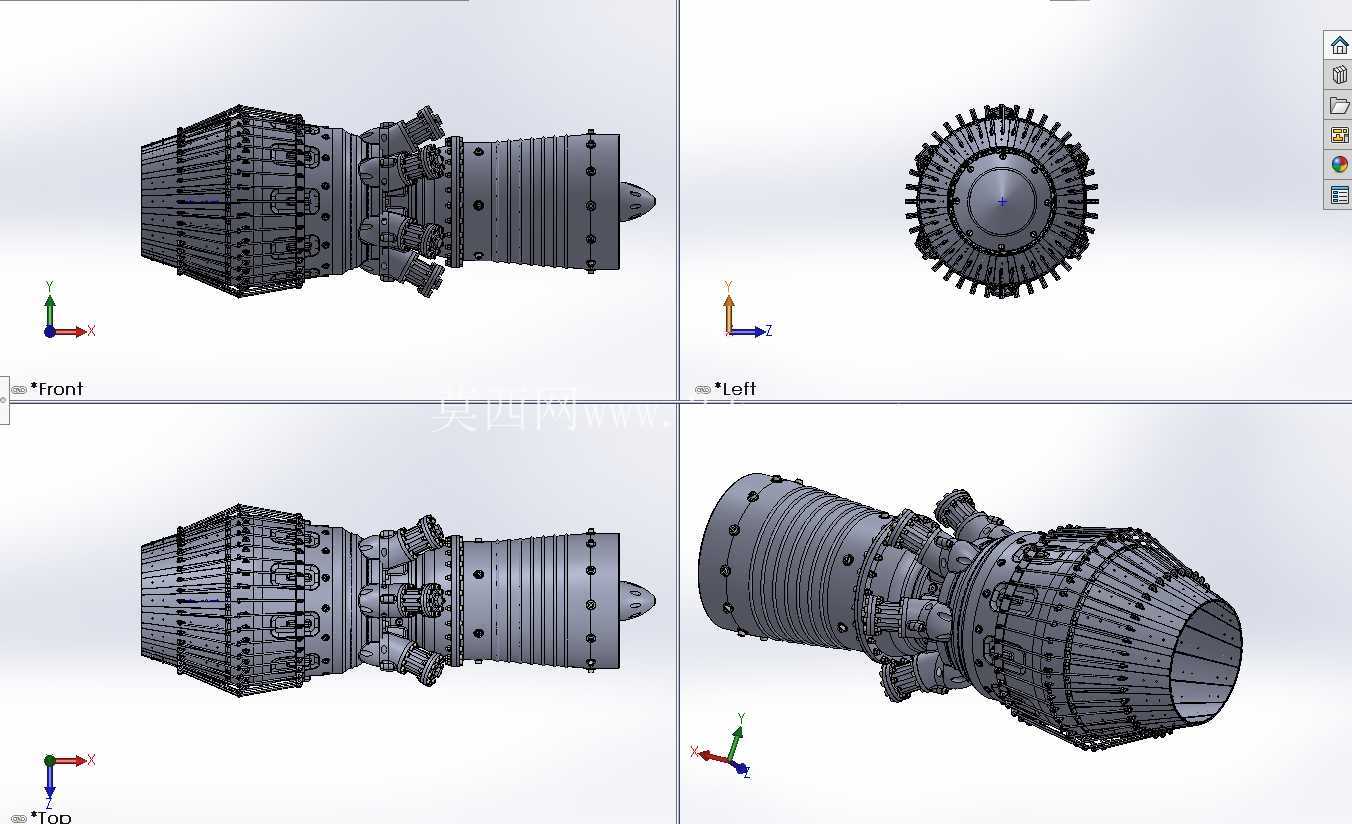

从安装边界与外形尺寸的对应关系来看，该结构按照真实中等推力涡扇发动机的比例做了等比例还原，前端风扇段的最大直径为整机最大外轮廓尺寸，安装时需要预留足够的径向空间避免与机舱结构干涉，整机轴向长度从风扇进气口端面到尾喷口排气端面的尺寸比例符合真实航发的长径比设计，各附件机匣在核心机外部的布置位置完全匹配真实安装位置，能够直观展示航发与飞机机舱的对接安装边界，包括安装节的布置位置、管路走线的预留空间都做了对应还原，可直接用于演示发动机在机翼下或机身内的安装适配逻辑，帮助设计人员快速理解航发安装过程中的空间避让需求。对于结构设计从业者来说，这类高精度的结构模型能够帮助快速掌握涡扇发动机的核心结构组成，理解气动设计与结构设计的协同逻辑，避免在相关动力系统配套设计中出现结构干涉、原理性错误；对于工程模拟人员来说，完整的结构形态可直接作为流场模拟、结构强度仿真的基础模型，减少从零开始建模的时间成本，提升仿真工作的效率。
