汪克尔三角转子内燃动力装置结构

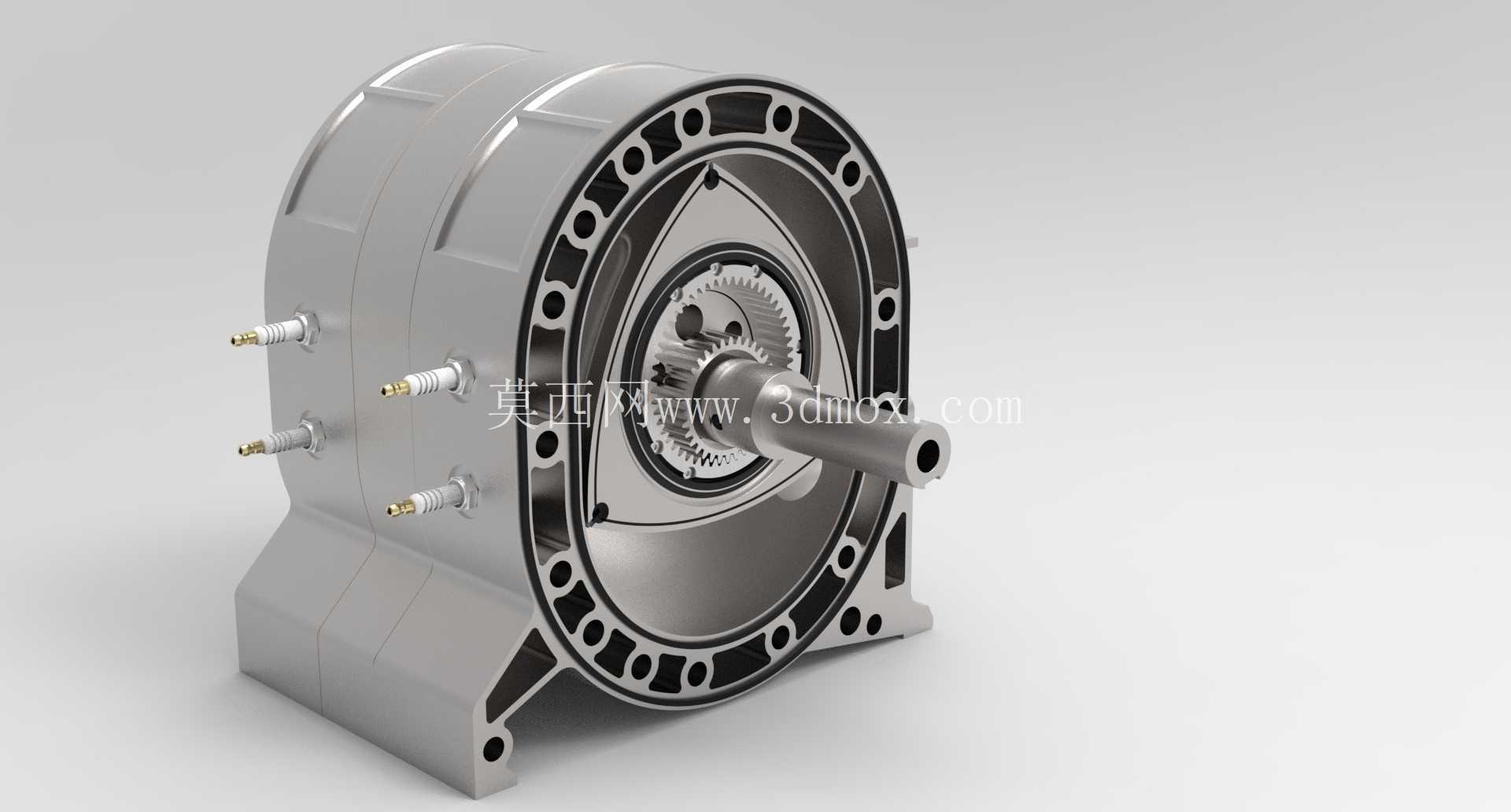

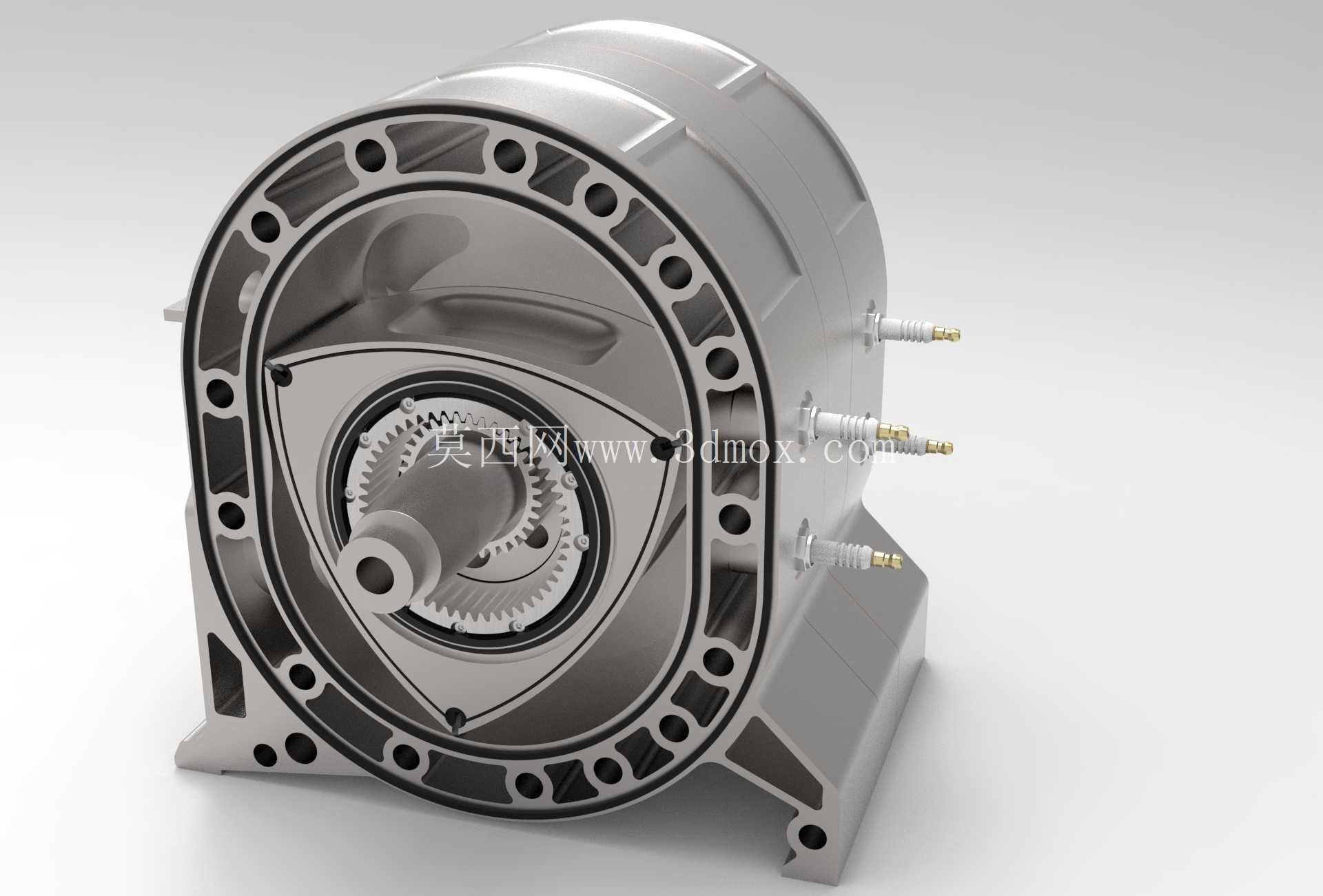

　　该动力装置采用偏心旋转的三角转子结构替代传统往复式活塞的曲柄连杆机构，核心做功逻辑是通过转子在型腔内的行星运动，直接将燃烧压力转化为旋转扭矩输出，省去了往复运动的惯性损耗环节，整体结构紧凑性远优于同排量往复式内燃机，相同功率输出下整机体积可缩减40%以上，运动部件数量减少近三分之一，运转平顺性优势突出，无往复活塞的往复惯性力带来的振动问题。从实际应用场景来看，这类动力单元最初被尝试搭载在小型乘用车辆上，后续凭借高功率密度、轻量化的特性，也被拓展应用到小型通航飞行器、无人动力平台、便携发电设备、竞速模型动力等对重量、体积、功率重量比要求严苛的领域，尤其适合安装空间局促、对载荷重量敏感的动力配套场景。从结构设计逻辑来看，整个装置的核心配合面是三角转子的三个弧面与 epitrochoid 曲线构成的缸体型面，三个弧面将缸体内部空间分隔为三个独立的可变容积腔室，随着转子绕偏心轴做行星运动，三个腔室依次完成进气、压缩、做功、排气的完整四冲程循环，转子每旋转一周，三个腔室各完成一次做功循环，偏心轴输出转速为转子转速的三倍，动力输出的连续性优于传统单缸往复式发动机。

　　设计过程中需要重点把控的配合边界包括：转子端面与缸体侧盖的轴向间隙，该间隙直接影响腔室密封性能，间隙过大会导致压缩压力不足、燃烧效率下降，间隙过小则会在热膨胀状态下出现端面刮蹭、运转卡滞；转子三个顶点的密封片与缸体型面的贴合压力，需要兼顾密封效果与摩擦损耗，密封片采用耐磨耐高温材质，通过弹簧预紧与燃烧压力共同作用保证全工况下的贴合度；偏心轴的偏心距与转子创成半径的比值，直接决定了腔室的容积变化率、压缩比参数，是影响整机动力输出特性与热效率的核心参数。

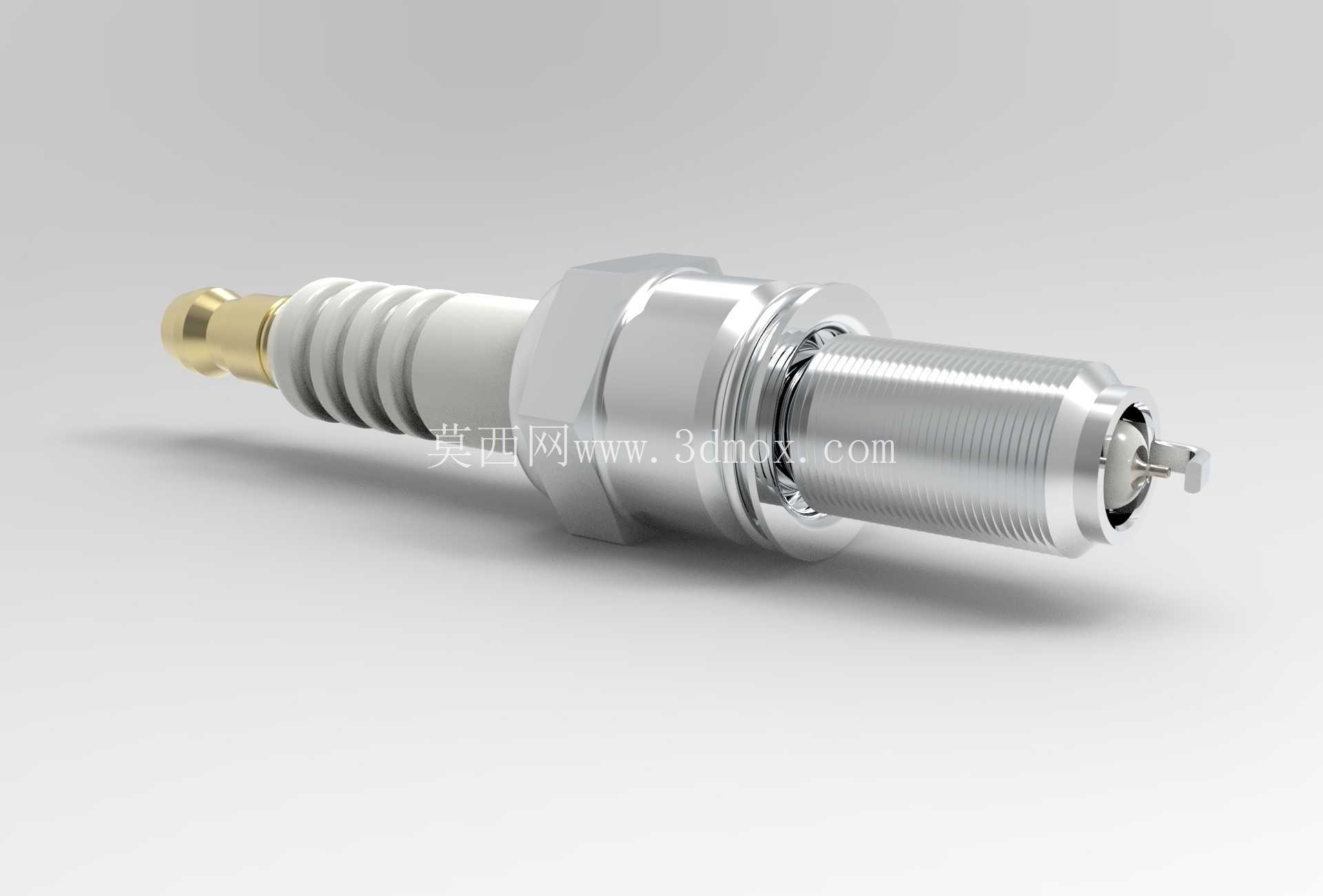

　　安装接口层面，整机采用一体式铸铝壳体作为支撑基体，底部设置带安装孔的支撑脚，可通过螺栓直接固定在配套设备的安装机架上，安装孔位的中心距、孔径尺寸匹配通用小型动力装置的安装规范，可直接替换同功率等级的传统往复式发动机安装位；动力输出端采用标准花键轴结构，可直接连接离合器、传动齿轮箱或负载输入轴，无需额外定制转接结构；缸体侧面布置的火花塞安装孔、进排气接口位置均遵循小型内燃机的通用接口尺寸规范，可直接匹配通用的点火系统、进排气管路配件。

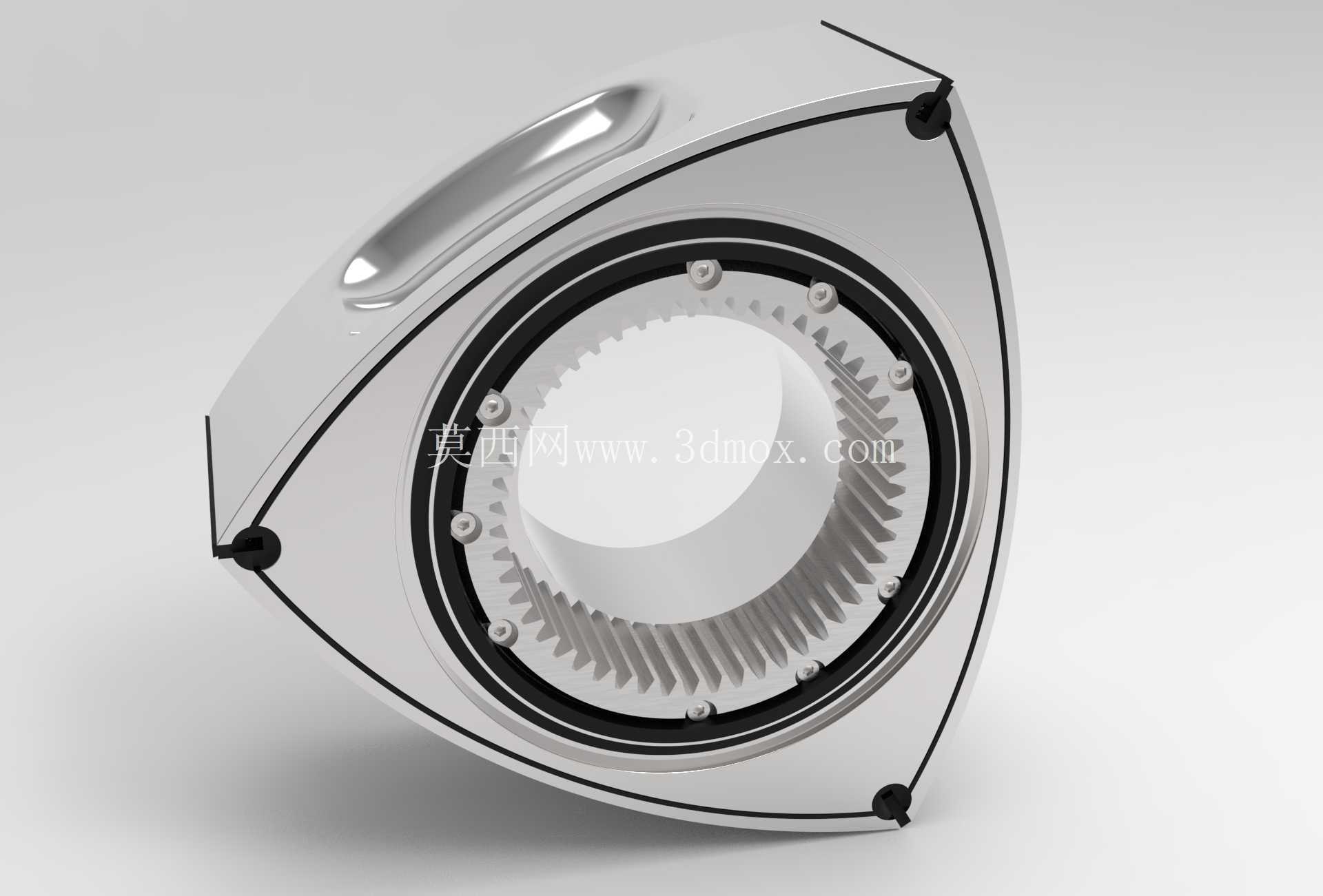

　　从功能特性来看，该结构没有往复运动的活塞、连杆、气门机构等部件，运动部件仅包含三角转子、偏心轴、密封组件，高速运转时的机械损耗更低，极限转速更高，功率重量比优势明显；但由于转子与缸体型面为线接触密封，低速工况下的密封性能弱于往复式活塞的面密封结构，低转速扭矩输出特性相对偏弱，更适合持续高转速运转的应用场景。建模过程中需要重点还原的结构细节包括：转子内部的减重空腔与平衡配重结构，用于抵消偏心旋转产生的离心力，保证高速运转的动平衡精度；缸体周边的冷却水道布置，通过环绕缸体的流道带走燃烧产生的热量，避免型面过热导致的密封件失效、材料强度下降；偏心轴两端的轴承安装位，采用高精度滚动轴承支撑，保证转子运转的同轴度与回转精度；前后端盖的密封槽结构，用于安装密封圈防止机油泄漏与燃气窜入曲轴腔。
