双门立式便携干燥设备结构设计

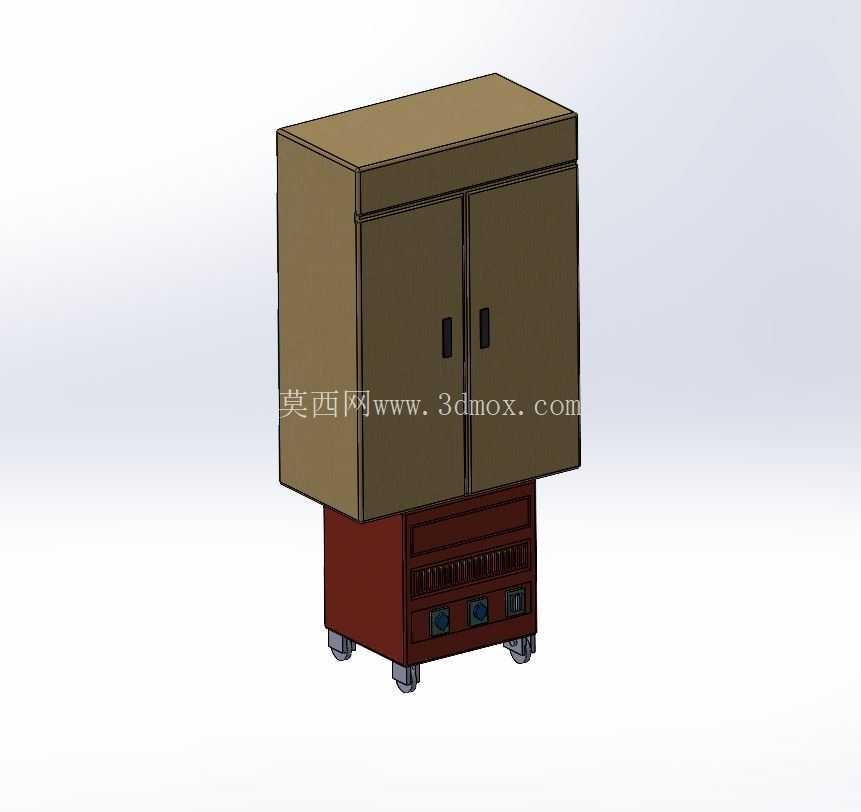

　　做这款立式干燥设备的结构方案时，最先锚定的是桌面级FDM3D打印场景的实际痛点——不少创客、小型实验室打印尼龙、PETG等吸湿性耗材时，要么耗材受潮出现层间剥离、拉丝断料，要么打印完成的光敏树脂制件需要后固化干燥，现有大型工业干燥箱占地过大，小型烘干盒容量不足，无法兼顾小批量样件干燥与耗材预处理的双重需求。整体采用上下分体式模块化结构，下部为热风发生与控制单元，上部为干燥腔体，拆分后可单独搬运，单人即可完成移位与组装，适配小型工作室、实验室有限的桌面或地面摆放空间。下部动力舱段采用红棕色钣金折弯成型，底部配置四个万向脚轮，其中两个带刹车结构，日常使用时踩下刹车即可固定设备位置，需要调整工位、清理周边卫生时可直接推动，无需额外吊装或多人搬运，脚轮安装座与舱体底板之间增设2mm厚橡胶减震垫，避免内部风机运行时的振动传递到放置面，减少共振噪音。

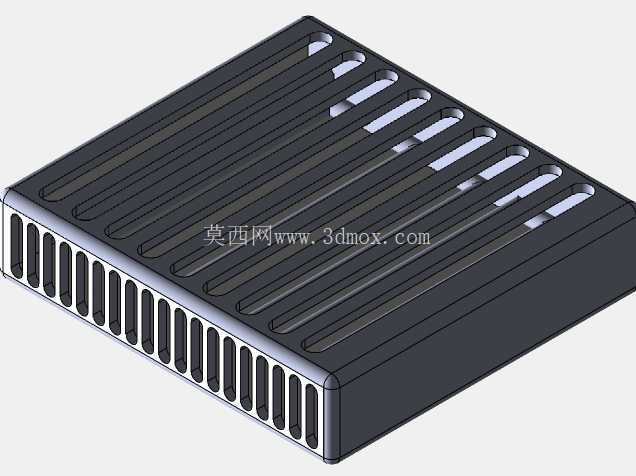

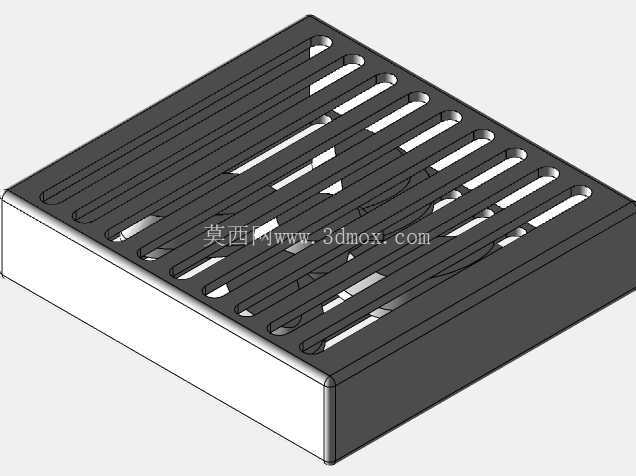

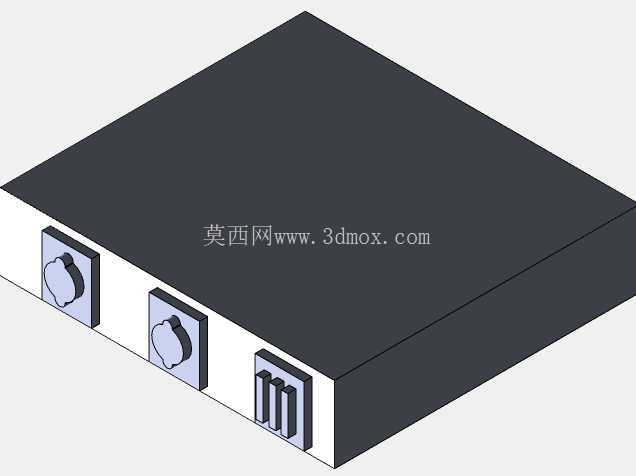

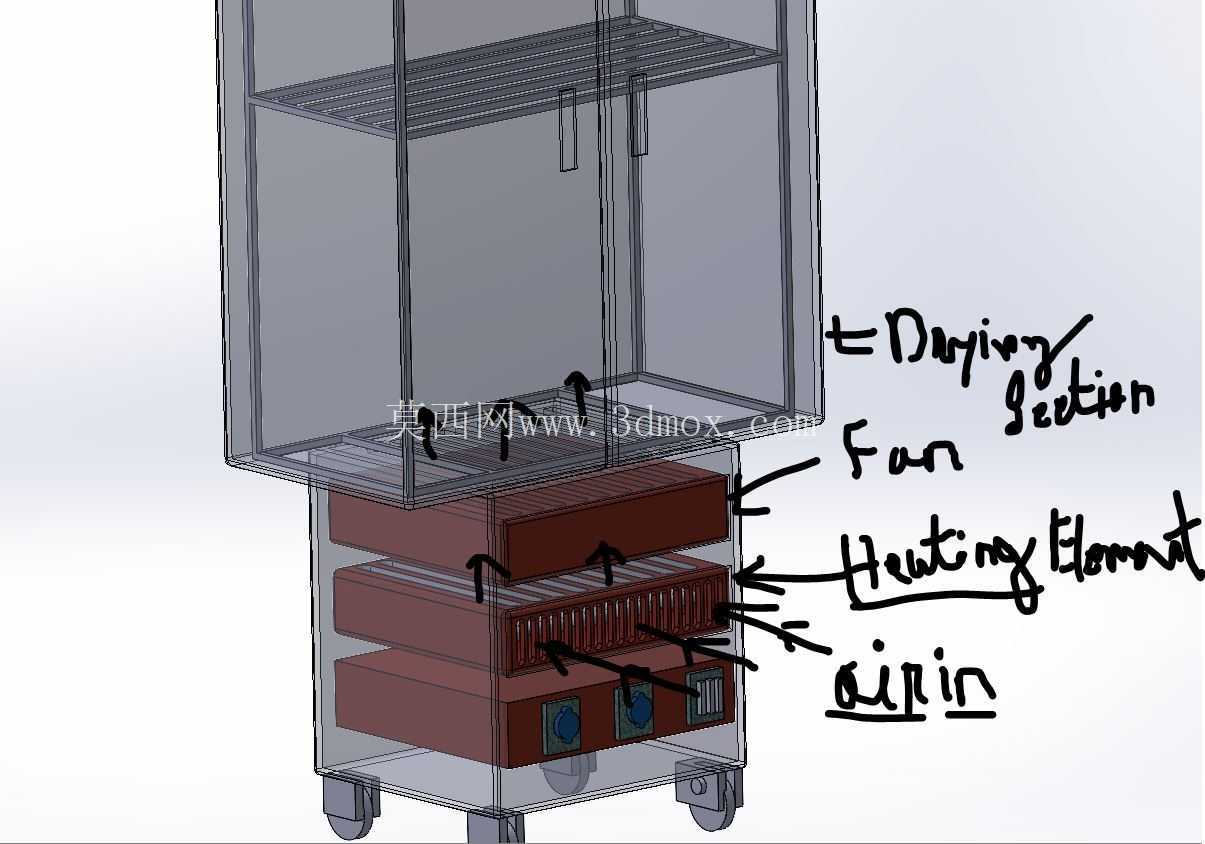

　　动力舱正面预留三个控制旋钮与对应状态指示灯安装位，分别对应温度调节、风速调节、定时功能，旋钮下方开设格栅式进风口，进风口内侧预留初效过滤棉安装槽，可阻挡环境中的浮尘、打印碎屑进入风道，避免污染干燥腔内的制件或耗材；舱体内部从下到上依次排布PTC加热模块、离心风机、导流均风板，加热模块功率按照腔体容积匹配，可实现室温到80摄氏度的无级调温，满足绝大多数3D打印耗材、光敏树脂件的干燥温度要求，离心风机采用低转速高风压型号，运行时噪音控制在50分贝以内，不会干扰工作室的正常办公环境，导流均风板上开设错落排布的通风孔，让热风能够均匀向上输送到干燥腔体的各个位置，避免出现局部温度过高导致耗材变形、制件翘曲的问题。

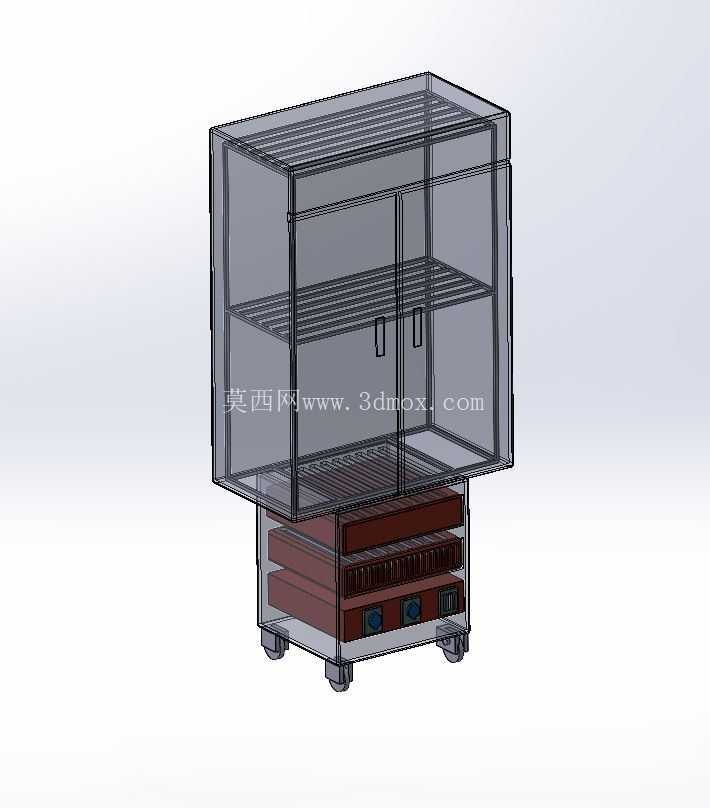

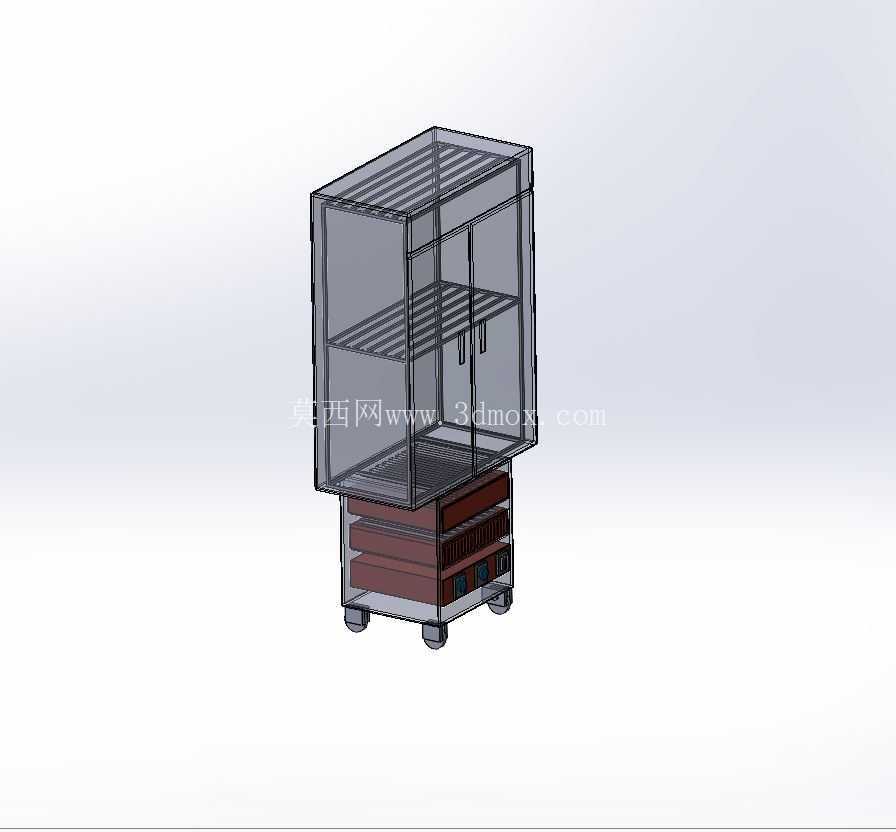

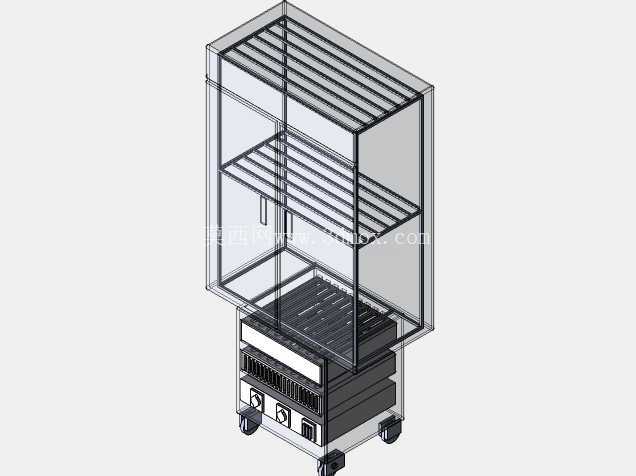

　　上部干燥腔体采用棕褐色钣金焊接成型，正面配置对开式双门结构，门体与腔体之间嵌入耐高温硅橡胶密封条，关门后可实现腔体密封，减少热量散失，降低设备运行功耗；双门各配置一个嵌入式黑色拉手，开门角度可达180度，方便取放较大尺寸的打印样件或成卷的耗材，腔体内部预留三层可抽拉式搁板安装位，搁板采用网格状不锈钢冲孔板，既不会阻挡热风循环，又能稳定放置不同规格的耗材架、打印样件，搁板间距可根据放置物品的高度自由调整，最高可容纳高度400mm的制件，适配绝大多数桌面级3D打印机的最大成型尺寸样件干燥需求。

　　结构设计阶段同步开展了计算机辅助应力分析，对腔体承重搁板、脚轮安装座、门体铰链等受力集中部位进行了静力学仿真，搁板在满载5kg重量时最大变形量小于0.2mm，满足长期使用的刚度要求，不会出现搁板下弯、门体闭合不严的问题；脚轮安装座在设备整体倾斜15度时的应力值远低于钣金材料的屈服强度，避免搬运过程中出现安装座断裂的风险；同时对设备整体进行了抗倾覆校核，在门体完全打开、搁板最外侧放置额定载荷时，设备重心仍处于支撑脚轮形成的支撑面内部，不会出现前倾翻倒的安全隐患。设备整体外形尺寸控制在宽度500mm、深度450mm、高度1100mm以内，占地面积仅0.225平方米，可直接放置在工作台旁的地面，也可根据需求拆除脚轮放置在宽大的实验台面上，安装时无需额外固定，仅需预留背部100mm的散热空间、正面800mm的操作空间即可正常使用，设备背部预留电源线走线槽与过热保护装置安装位，当腔体内部温度超过设定阈值时会自动切断加热电源，避免干烧引发安全问题。不同于传统工业干燥箱的厚重结构，这款设备的钣金壁厚控制在1.2mm，在保证结构强度的前提下尽可能降低整体重量，空机重量控制在28kg以内，配合底部脚轮可轻松实现单人移位，适配小型工作室经常调整工位布局的使用需求；风道设计上采用下进上出的循环路径，腔体顶部开设可调节开度的排湿口，干燥过程中蒸发的水汽可通过排湿口及时排出，避免腔体内凝露影响干燥效果，排湿口可根据干燥物料的湿度情况调整开度，干燥低含水率耗材时可关小排湿口减少热量流失，干燥刚打印完成的高湿度树脂件时可开大排湿口加快水汽排出。
