ElegooCentariCarbon设备升高通风框架结构

　　这款结构件是针对光固化3D打印设备Elegoo Centari Carbon定制开发的升高通风配套组件，核心作用是在不改动设备原有主体结构的前提下，抬升设备上部腔体的安装空间，同时构建四面贯通的通风散热路径，解决设备长时间连续打印过程中腔体内部热量积聚、耗材挥发气体滞留的常见工程问题。从实际应用场景来看，多数桌面级光固化3D打印机放置在封闭工作室或者小型办公区域使用，原有设备的通风路径多集中在单侧或者底部，连续打印数小时后腔体内部温度会比环境温度高出5-8摄氏度，不仅会影响光敏树脂的固化精度，还会导致挥发的树脂气溶胶无法快速排出，附着在设备内壁或者光学元件表面，长期使用会降低打印成品的表面质量，增加光学组件的清洁维护频率。

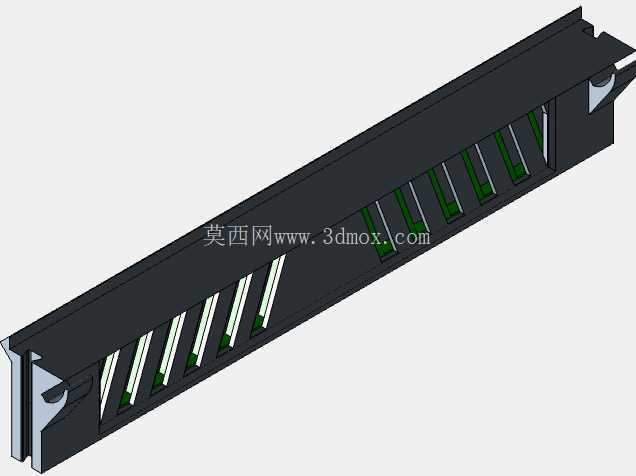

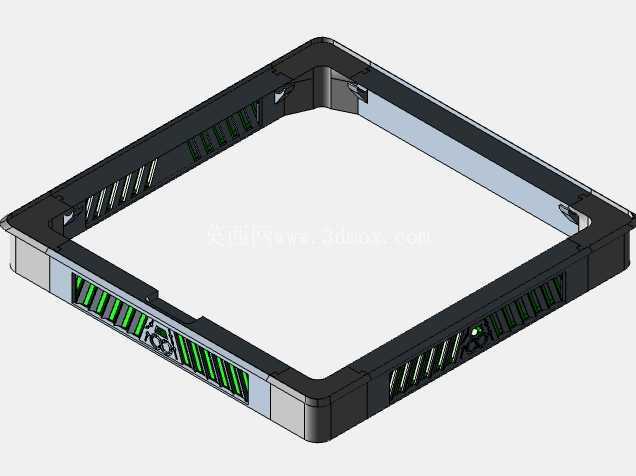

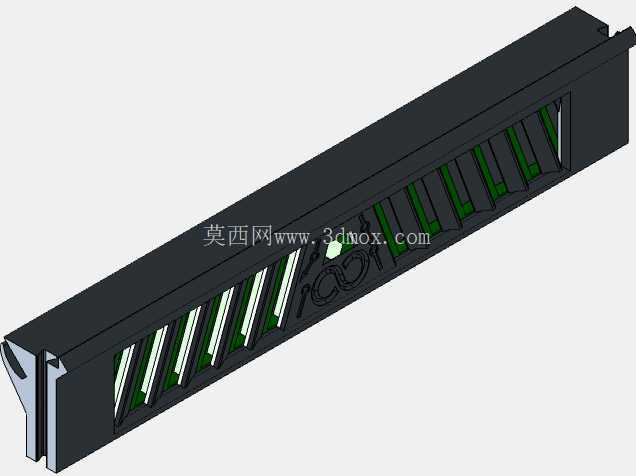

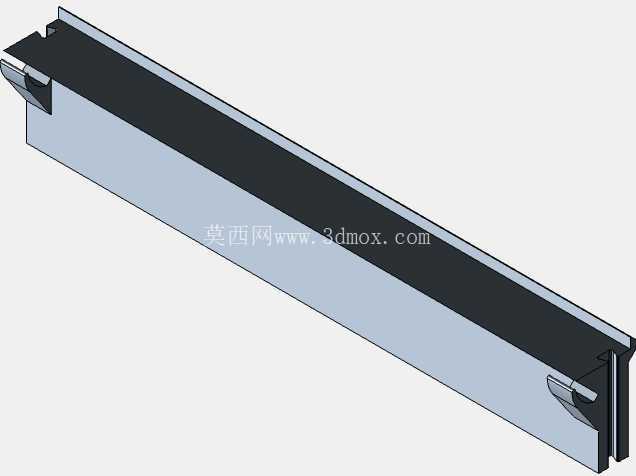

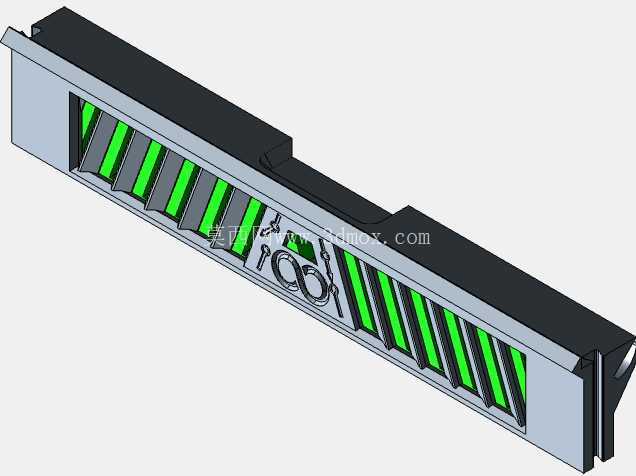

　　这款升高通风框架直接替换设备原有上部的密封边框，安装时完全匹配原有设备的安装孔位与卡扣位置，不需要额外打孔或者使用粘接剂固定，四个立面都预留了阵列式的通风栅格，栅格的开孔角度做了斜向切边处理，既可以保证空气流通的截面积足够，又能避免外部的大颗粒灰尘直接落入打印腔体内部，栅格的开孔率经过测算控制在35%左右，在保证通风效率的同时不会过度降低框架的整体结构强度。框架内侧预留了四个面的LED灯条安装挂钩，挂钩的尺寸适配市面常见的5mm宽度低压LED软灯条，安装时不需要额外使用双面胶或者螺丝固定，直接将灯条卡入挂钩的卡槽内即可完成固定，灯条的走线可以沿着框架内侧预留的走线槽排布，避免走线干涉内部打印平台的运动路径。

　　结构设计上充分考虑了FDM3D打印的工艺特性，整个框架的所有安装面、卡扣结构都做了0.2mm的拔模斜度，打印过程中不需要添加任何支撑结构，打印完成后只需要去除少量的打印层纹毛刺就可以直接装配使用，大幅降低了用户自行制作的门槛。框架上设置的内部滑动卡扣结构，是为了方便用户快速拆装上部的透明盖板，卡扣的锁紧力经过反复调试，正常闭合状态下可以牢牢固定盖板，避免打印过程中盖板移位导致的遮光失效，需要开启盖板时只需要轻按卡扣的解锁位置，就可以松开卡扣完成盖板拆卸，不需要使用额外的工具。

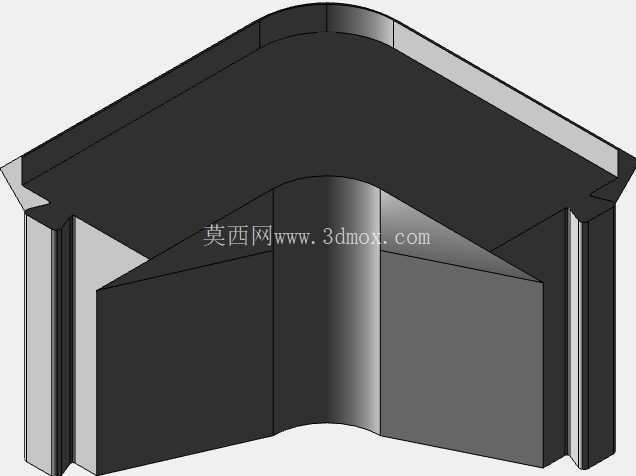

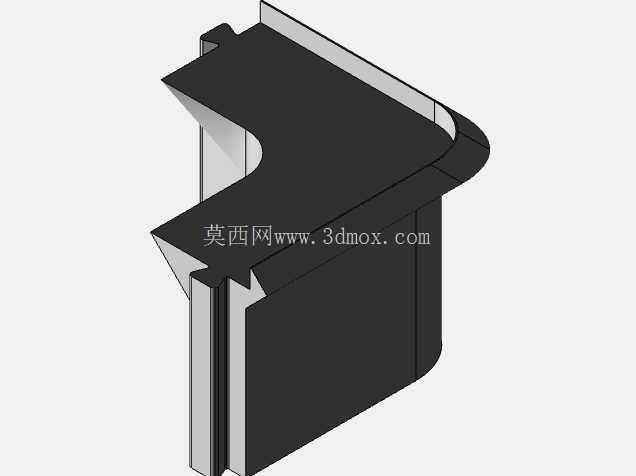

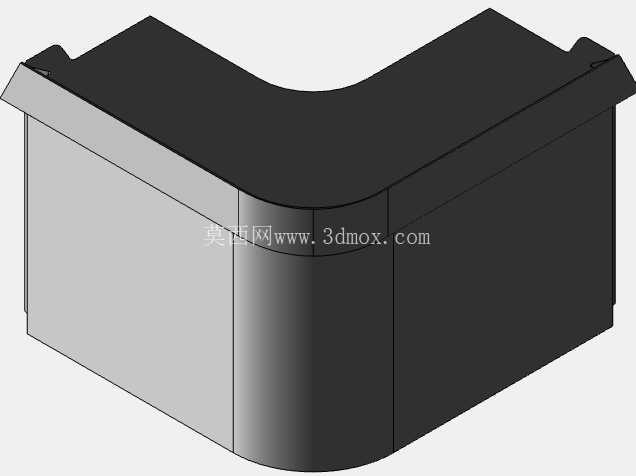

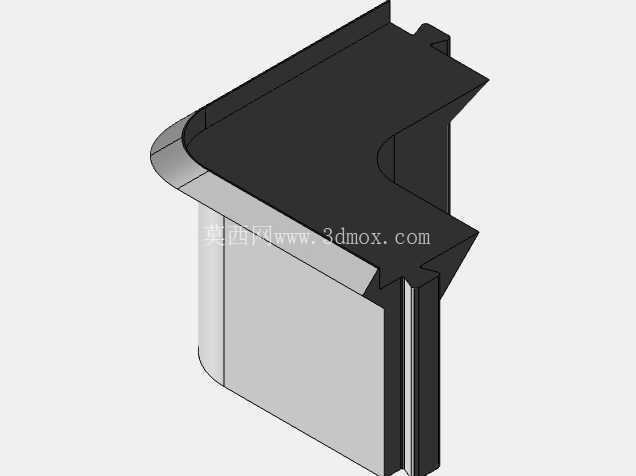

　　从安装边界尺寸来看，框架的整体外轮廓尺寸和原有设备的上部边框完全一致，安装后不会超出设备原有桌面占用面积，升高的高度控制在40mm，既预留了足够的通风空间与灯条安装空间，又不会导致设备整体重心过度上抬，保证设备放置的稳定性，框架的四个角都做了R3的圆角过渡处理，避免安装和使用过程中尖锐边角划伤操作人员。在实际使用测试中，安装这款通风框架后，设备连续打印6小时的腔体内部温度比未安装时降低了4.2摄氏度，腔体内部的树脂挥发气体浓度下降了近60%，配合内置的LED灯条，可以清晰观察整个打印过程中的成型状态，不需要额外打开盖板查看，避免了外界光线进入腔体导致的树脂提前固化问题。框架的壁厚统一设置为2.5mm，在保证结构刚性的前提下尽可能降低打印耗材的用量，所有的受力位置比如卡扣连接处、安装孔位都做了局部加厚处理，反复拆装数十次也不会出现断裂或者塑性变形的问题，栅格位置的筋条宽度设置为1.8mm，既不会因为筋条过细导致打印过程中出现断筋缺陷，也不会因为筋条过宽遮挡通风路径或者灯条的照明光线。
