多自由度复合式机用虎钳结构设计

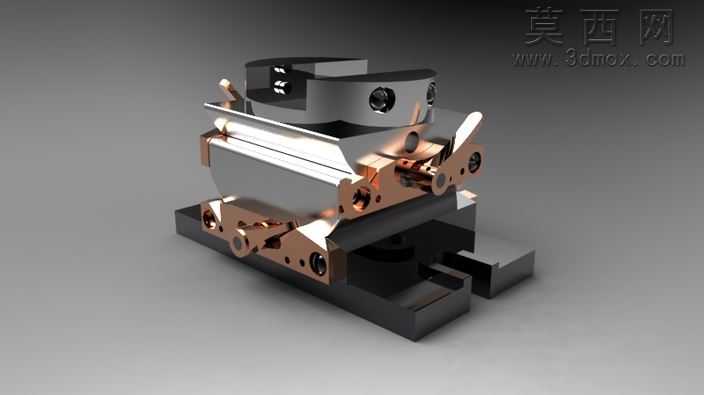

本作品为多自由度复合式机用虎钳的三维建模设计成果，建模阶段采用自顶向下的设计思路完成整体结构搭建，首先对虎钳的多向调节功能进行需求拆解，将整体结构划分为固定基座、纵向滑移导轨、角度回转支承、横向夹紧组件、快动扳把锁紧机构五个核心功能模块，各模块间通过参数化关联设计保证装配精度，避免出现干涉错位问题。建模过程中对关键配合面做了公差预留设计，导轨滑移面、钳口贴合面均设置了合理的间隙参数，确保实际生产装配后各运动部件动作顺畅无卡滞。材质与渲染阶段，针对不同部件的功能属性匹配对应材质效果：基座与固定支撑结构采用调质发黑处理的碳钢材质，渲染时突出金属哑光磨砂质感与边角处的使用磨损细节；夹紧活动块、调节螺杆等传动受力部件采用合金结构钢材质，渲染时表现出金属切削加工后的细腻刀纹与金属光泽；快动扳把、锁紧销轴等操作件表面做了镀铜防锈处理，渲染时通过调整金属反射率与粗糙度参数，还原铜镀层温润的金属反光效果，同时通过环境光遮蔽效果强化各部件装配缝隙的层次感，让整体渲染效果更贴近真实工业产品的视觉质感。结构设计上，这款复合虎钳突破了传统平口钳仅能单向夹紧的功能局限，通过中部的回转支承结构可实现钳身0-90度的角度偏转，配合纵向导轨的滑移行程，可完成异形工件、多面加工工件的多角度装夹需求；快动扳把式锁紧结构替代了传统虎钳的长螺杆旋紧结构，可快速实现夹紧行程的粗调与锁紧，大幅缩短工件装夹的辅助时间；钳口部位设计有可更换的防滑齿块，可根据加工工件的材质更换不同齿形的钳口，避免装夹过程中夹伤工件表面或出现打滑移位问题。整体建模严格遵循机械设计的工艺合理性，所有棱角处均做了倒角、倒圆处理，既避免应力集中问题提升结构强度，也符合实际机械加工的工艺要求，不存在无法加工的异形结构，可直接导出工程图纸用于实际生产制造。
