ESP32摄像头模块透明防护外壳结构设计

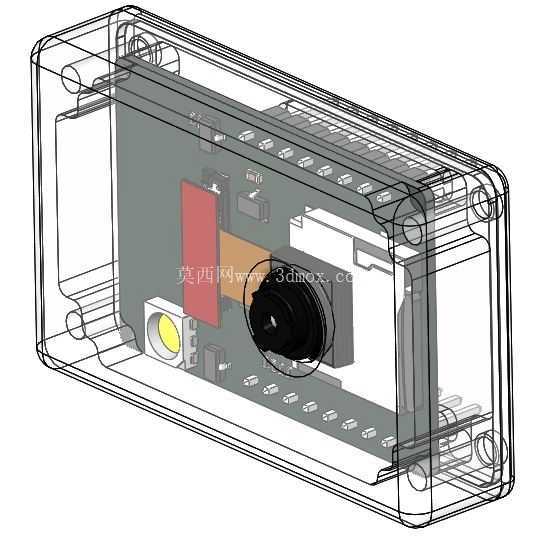

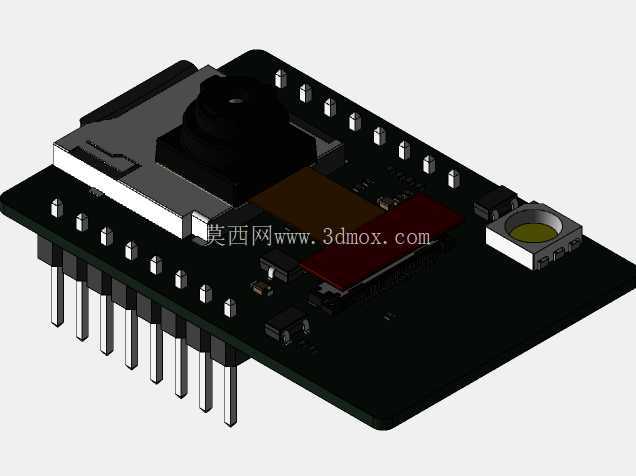

这款壳体是针对ESP32摄像头模组做的定制化防护结构，日常在嵌入式视觉采集场景里使用频率很高，不管是小型设备的视觉检测工位、家用智能监控点位，还是DIY创客项目里的图像采集端，都能直接适配对应模组完成装配。从实际使用的角度出发，做结构设计的时候首先要考虑的就是内部器件的避让，壳体内部预留了ESP32主控板、摄像头镜头、补光LED的完整安装空间，镜头位置做了精准的开孔对位，不会出现遮挡视场角的问题，补光元件对应的壳体位置也做了透光区域的预留，保证暗光环境下补光效果不受壳体影响。

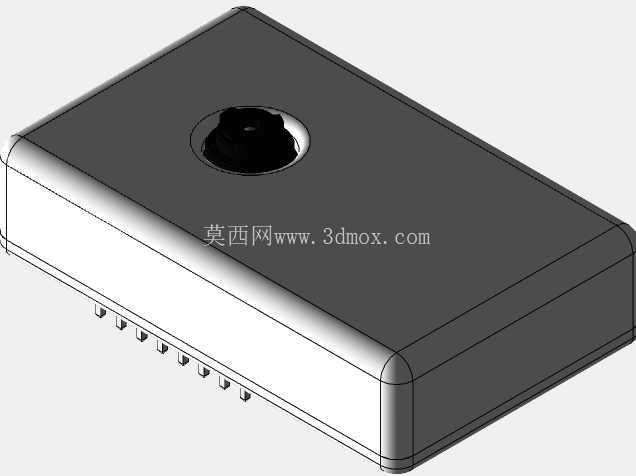

壳体采用透明材质设计，一方面可以不用拆开壳体就直接观察内部板卡的运行状态，比如指示灯闪烁、接线是否松动都能直观看到，日常调试维护的时候省了很多拆壳的步骤；另一方面透明壳体本身也能起到一定的防尘防溅作用，对内部的电子元件形成基础防护，避免日常使用中灰尘、细小杂物落到板卡上造成短路或者接触不良。安装边界的处理上，壳体四周预留了对应的安装孔位，既可以通过螺丝直接固定在设备机架的对应安装位，也能配合卡扣做快拆式安装，适配不同的安装场景需求，壳体的边缘做了圆角过渡处理，没有尖锐的棱角，装配的时候不会划伤操作人员，也不会刮伤周边的线材。

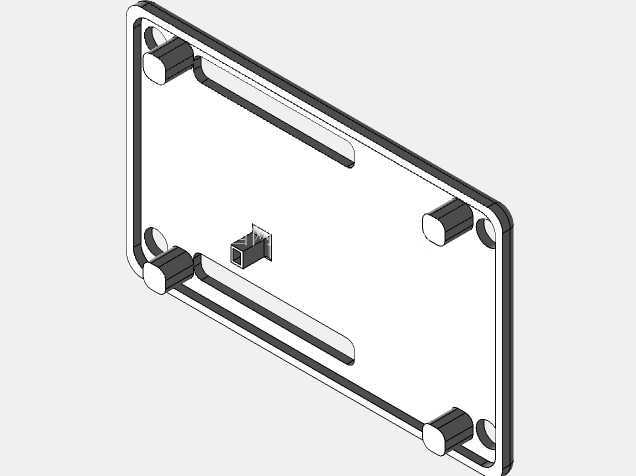

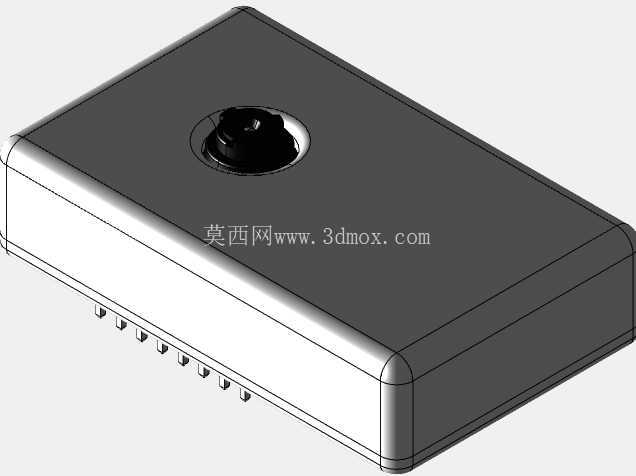

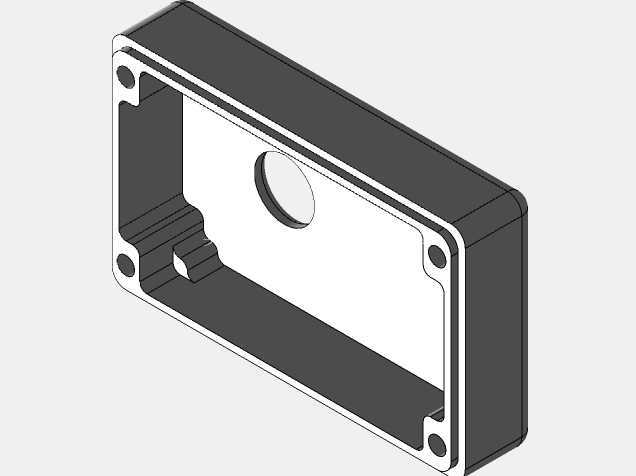

结构设计的时候特意做了壁厚的均匀处理，不管是后续做注塑量产还是3D打印打样，都能避免出现壁厚不均导致的缩痕、翘曲问题，壳体的合模面做了错位止口设计，合壳之后上下盖的配合间隙很小，不会出现错位松动的情况，内部还做了对应的定位柱，板卡放进去之后可以直接卡在定位柱上，不需要额外打胶就能固定板卡位置，减少装配工序。镜头位置的开孔做了沉台处理，镜头装进去之后前端面和壳体外表面基本齐平，既美观也能避免镜头突出被磕碰刮花，补光LED的位置做了散光结构的预留，不会出现补光光斑集中、明暗不均的问题。

从实际装配的适配性来看，这款壳体的内部空间做了冗余设计，除了标准的ESP32摄像头模组之外，还能容纳小尺寸的外接接线端子、滤波电容这类附加元件，用户如果需要做小范围的功能改装，也有足够的空间可以利用，不需要重新制作壳体。壳体的外表面做了微纹理处理，不容易残留指纹和划痕，长期使用也能保持比较整洁的外观，侧边预留了线材出线的缺口，供电线、信号线可以从缺口位置引出，缺口位置做了圆角处理，不会刮伤线材外皮，避免长期使用中线材破损造成的供电或者信号故障。

在做结构校核的时候，重点考虑了壳体的抗形变能力，在安装孔位、镜头开孔这些应力集中的位置做了局部加厚处理，日常安装拧紧螺丝的时候不会出现壳体开裂的问题，轻微的磕碰也不会导致壳体破裂损坏，能对内部的精密电子元件形成可靠的防护。上下盖的固定方式采用螺丝锁紧，配合内部的止口结构，锁紧之后密封性能满足日常室内使用的防护需求，如果是在湿度稍大的场景使用，也可以在止口位置加贴密封泡棉，进一步提升防护等级，不需要改动壳体本身的结构就能适配更多使用场景。
