120规格电脑水冷散热冷排结构设计

　　在PC硬件散热、小型液冷温控设备的结构设计场景中，120mm规格的水冷排是单风扇位散热方案里的核心换热部件，这类部件的三维建模需要兼顾流道布局、安装兼容性、换热效率三个核心维度，不能只做外观曲面的复刻。从实际工程应用来看，这款冷排主要适配ITX紧凑型机箱、小型一体式水冷套件，也可用于嵌入式工控设备的液冷回路扩容，单风扇位的安装边界让它能在狭窄的设备内部空间完成热量置换，不会占用过多的主板周边走线空间。

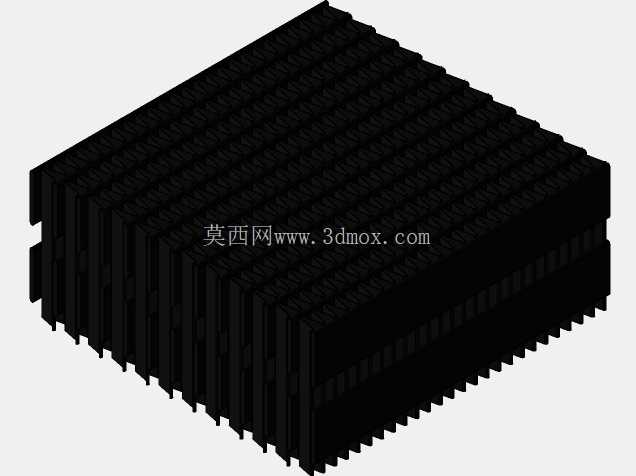

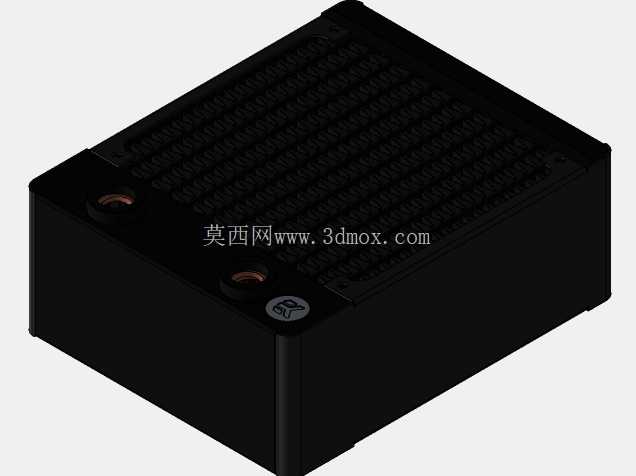

　　建模过程中首先要确认的是安装边界尺寸，整体外形严格遵循120mm风扇的通用安装孔距标准，四个铜质水嘴接口的位置做了下沉式设计，避免快拧接头安装后突出冷排主体，和机箱侧板产生干涉。冷排主体的外壳采用硬质工程塑料材质，边角做了小圆弧过渡处理，既避免安装时割伤操作人员，也能减少注塑生产时的应力集中问题。内部散热鳍片的排布采用密齿错列结构，每一层鳍片的冲孔位置都和内部流道的走向对齐，保证冷却液在流道内流动时能充分和鳍片接触，把热量快速传导到鳍片表面，再通过风扇带动的空气流带走热量。

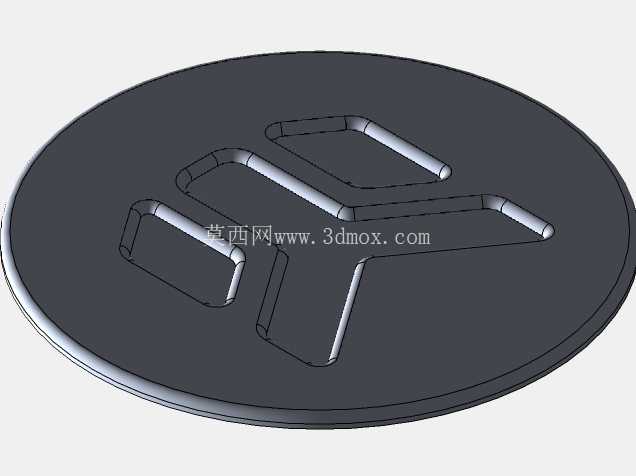

　　从设计思路上看，这款冷排没有采用夸张的外观装饰件，所有结构都服务于功能实现：顶部的格栅式通风格栅做了等距开槽，开槽宽度经过反复校核，既不会因为开孔过大降低外壳结构强度，也不会因为开孔过小增加风阻，影响风扇的送风效率。侧面的品牌标识采用内嵌式设计，没有突出壳体表面，不会影响冷排的贴装安装，不管是装在机箱排风位还是进风位，都能和机箱安装面完全贴合，避免漏风导致散热效率下降。

　　在实际选型适配时，这款冷排的进出水嘴采用标准G1/4螺纹规格，兼容市面上绝大多数快拧接头、硬管快插，不需要额外做转接头适配，能降低液冷回路的组装复杂度。冷排整体厚度控制在常规单排冷排的标准范围内，不会和高马甲内存、CPU供电散热片产生安装冲突，哪怕是在空间极度紧凑的ITX机箱里，也能留出足够的走管空间，避免水管过度弯折导致冷却液流通不畅。

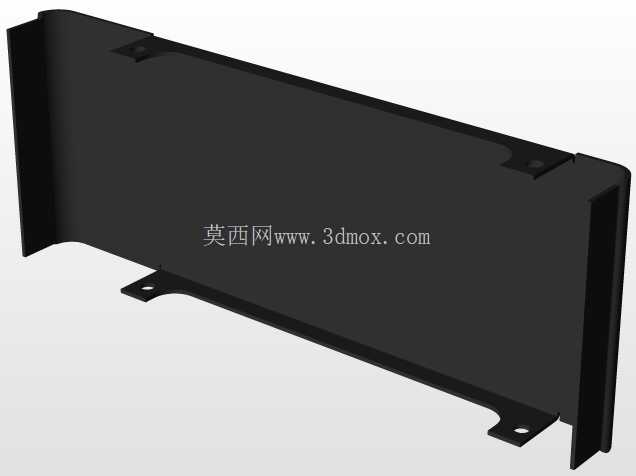

　　建模时对安装孔位做了公差预留，四个风扇安装孔的位置度公差控制在0.1mm以内，既可以适配标准120mm机箱风扇，也能兼容同规格的冷排风扇支架，不需要二次扩孔就能完成安装。冷排侧边的密封结构采用内嵌式胶圈槽设计，建模时预留了胶圈的压缩量空间，保证组装后不会出现冷却液渗漏的问题，同时也方便后期维护时拆解清理鳍片缝隙里积攒的灰尘。

　　对于结构设计从业者来说，这类散热部件的建模不能只停留在外观还原，需要充分考虑实际组装时的公差配合、安装干涉、流体通路的合理性，每一处结构细节都要对应实际使用中的需求：比如鳍片的间距不能过密，否则很容易被灰尘堵塞，后期清理难度大；也不能过疏，否则会降低整体换热面积，影响散热效率。外壳的壁厚做了均匀化处理，避免注塑生产时出现缩痕、翘曲等问题，保证量产时的成品率。水嘴和壳体的连接部位做了加强筋结构，避免安装接头时用力过大导致水嘴断裂，提升部件的整体耐用性。

　　在小型液冷系统的搭建中，这款120规格冷排可以单独使用压制低功耗CPU的发热，也可以多个组合串联，应对更高功耗的硬件散热需求，标准化的安装尺寸让它的适配场景非常灵活，不管是个人DIY装机还是小型工业温控设备的散热改造，都能直接套用安装孔位，不需要重新设计安装支架。建模时对所有配合面都做了拔模角度处理，符合注塑生产的工艺要求，不是只能用于展示的外观模型，完全可以直接用于结构验证、安装模拟、生产开模的参考。
