3毫米直角直插通孔LED灯珠结构设计

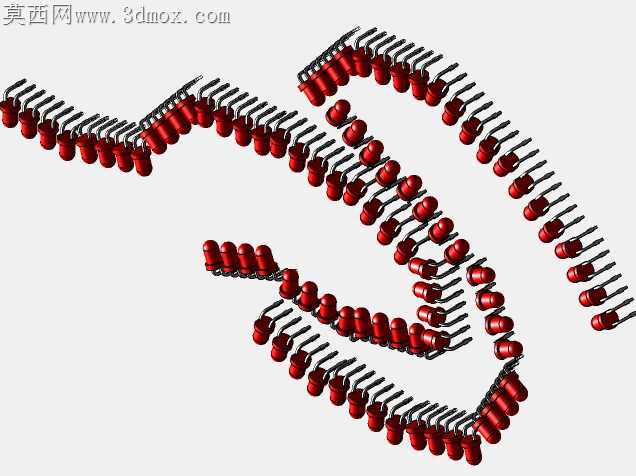

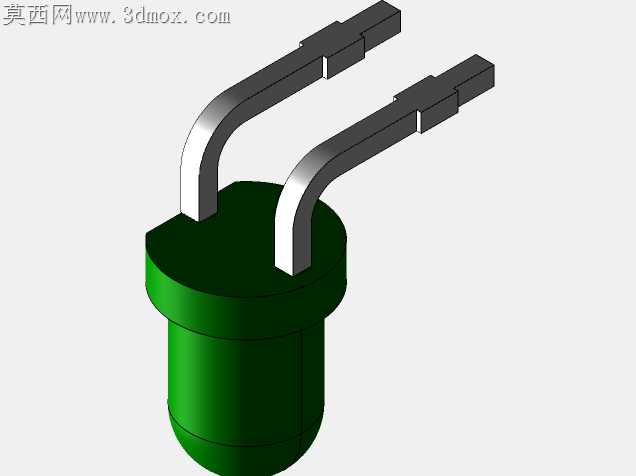

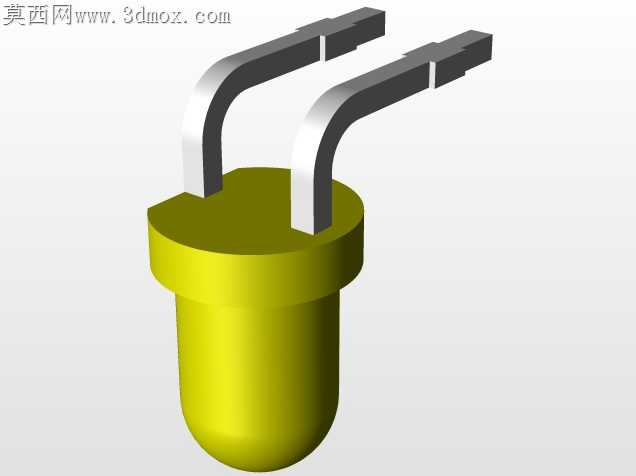

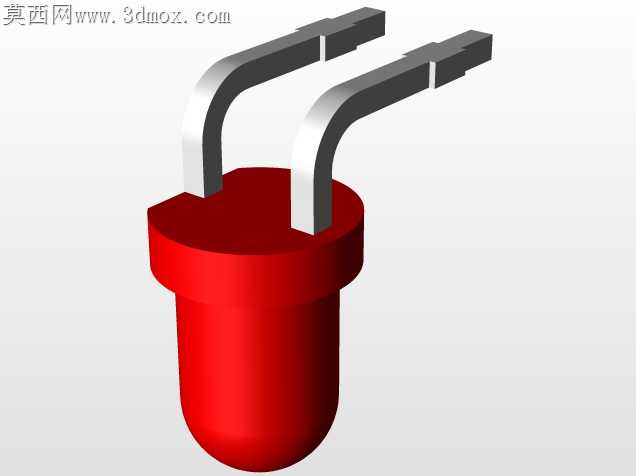

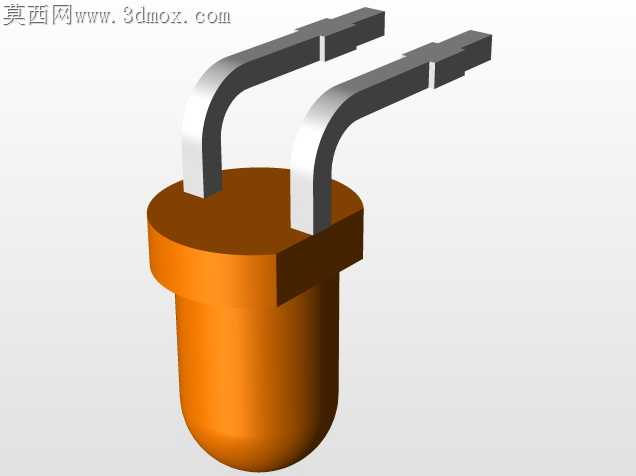

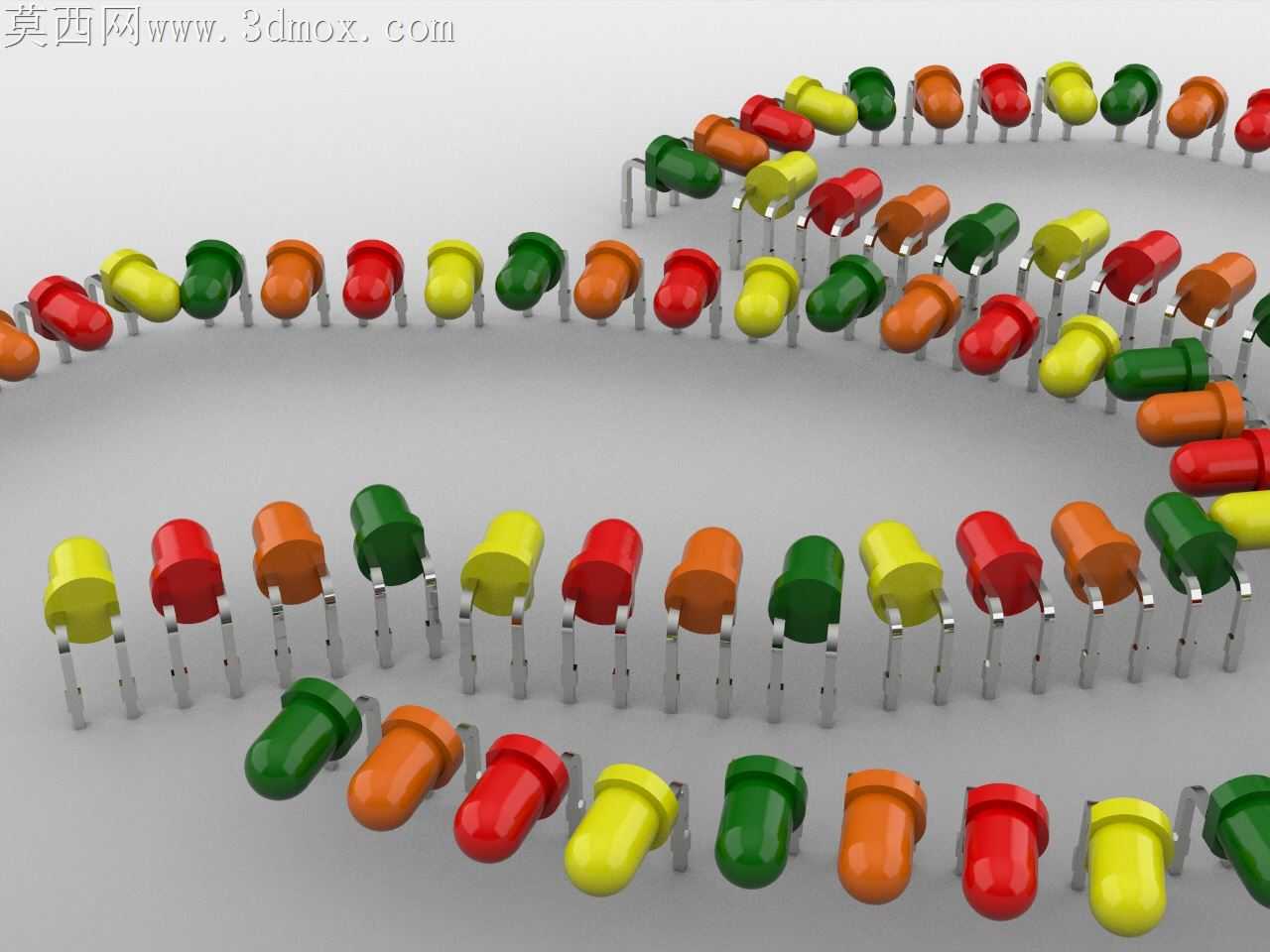

直插式LED在PCB板贴装环节最容易出现的引脚弯折应力集中问题，在这款3毫米直角规格灯珠的结构设计里得到了针对性的消解。常规直插LED做直角弯折适配卧式贴装时，引脚根部与环氧封装体衔接的位置往往没有做应力释放槽，工人手工弯折或者波峰焊前的治具压装过程中，很容易出现封装胶体开裂、内部键合金丝拉断的隐患，不良率常年卡在千分之三左右。这款灯珠的引脚在距离封装胶体下缘0.8毫米的位置做了预压直角的定型处理，弯折处做了R0.2的圆弧过渡，没有尖锐的折角，引脚插入PCB通孔后，弯折段完全贴附在板面上，不会出现引脚回弹翘起的情况，过波峰焊时焊锡爬升高度能稳定控制在引脚长度的三分之二，不会出现锡量过多包裹封装底座导致的胶体受热开裂问题。环氧封装体的椭圆柱曲面做了0.05毫米的脱模斜度，注塑成型时不会出现粘模导致的表面拉花，出光面的弧度经过反复调校，发光半角控制在20度，做设备面板指示灯使用时不会出现相邻灯珠串光的问题。引脚的直径严格控制在0.5毫米，适配行业通用的0.6毫米PCB安装通孔，插装时的插拔力控制在1.2牛到1.8牛之间，手工插装不会出现引脚弯折不顺畅的问题，自动插件机作业时也不会因为引脚公差过大卡料。两种极性区分的引脚长度差保持在1.5毫米，阳极长阴极短的标识清晰，不会出现插装反接的批量错误，引脚表面的镀锡层厚度控制在8微米，过波峰焊的浸润时间在3秒以内就能完成上锡，不会出现虚焊、脱焊的问题。封装胶体与引脚的衔接位置做了一圈0.1毫米的凸缘，插装时凸缘刚好抵在PCB板面，不会出现灯珠插装过深顶住板面下方走线的情况，也能挡住焊锡顺着引脚缝隙爬到封装体内部，避免长期使用后引脚氧化导致的接触不良。不同颜色的灯珠封装胶体的色母配比经过调试，在未通电状态下也能通过胶体颜色快速区分发光色，产线分拣时不需要额外通电测试，能大幅提升装配效率。
