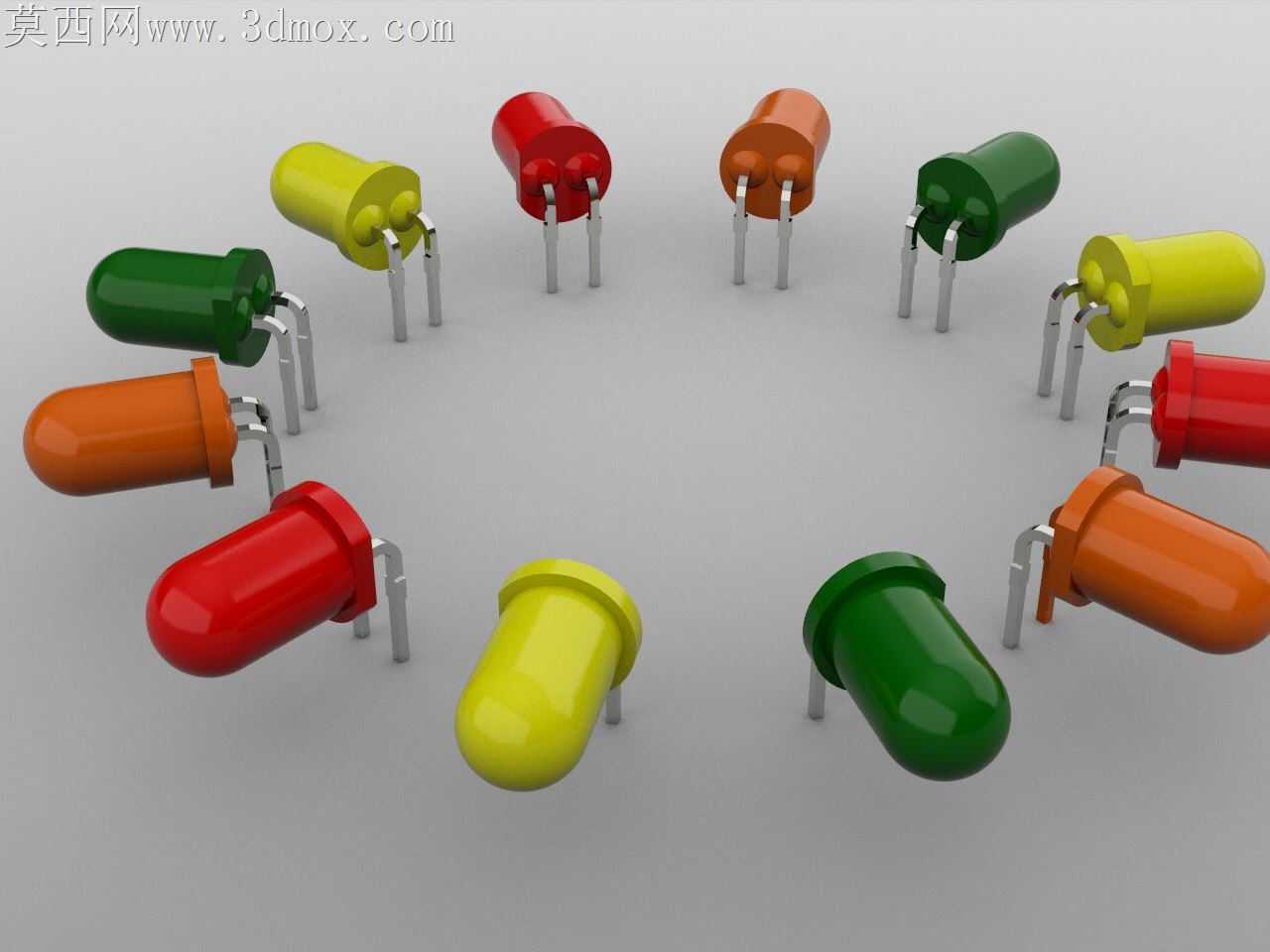

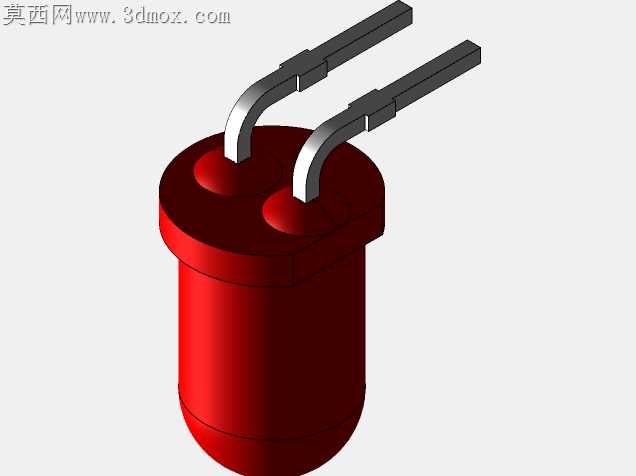

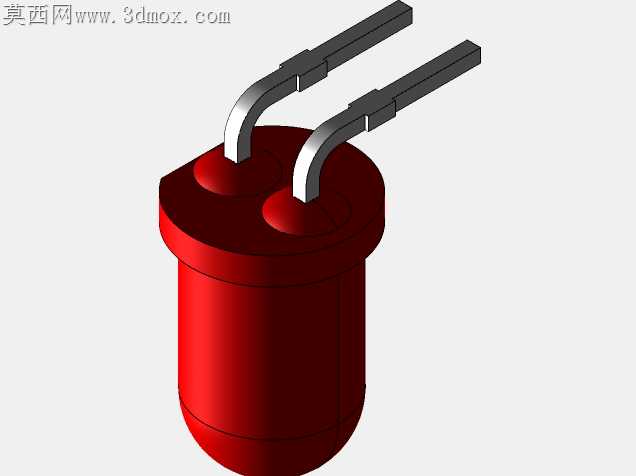

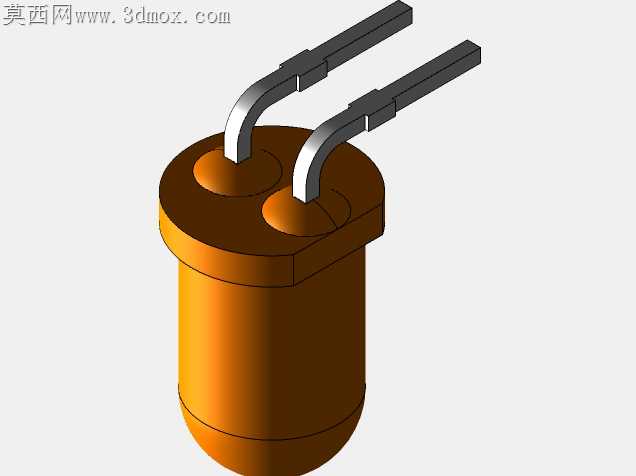

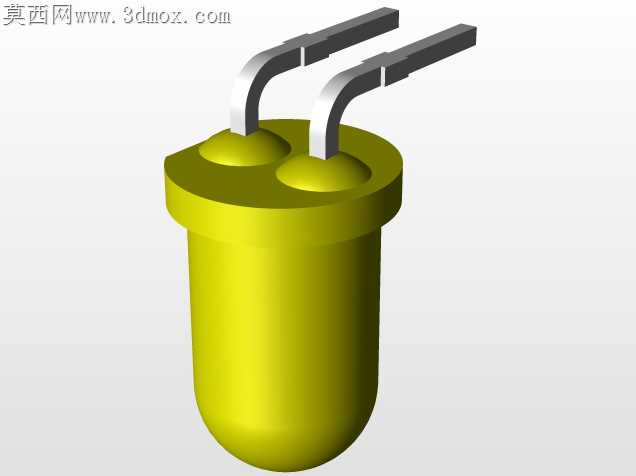

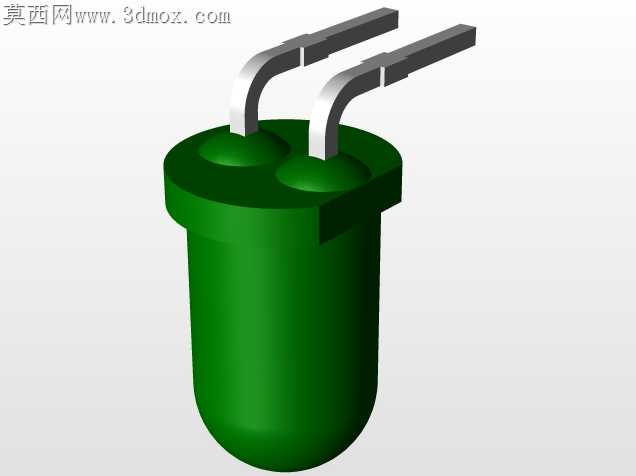

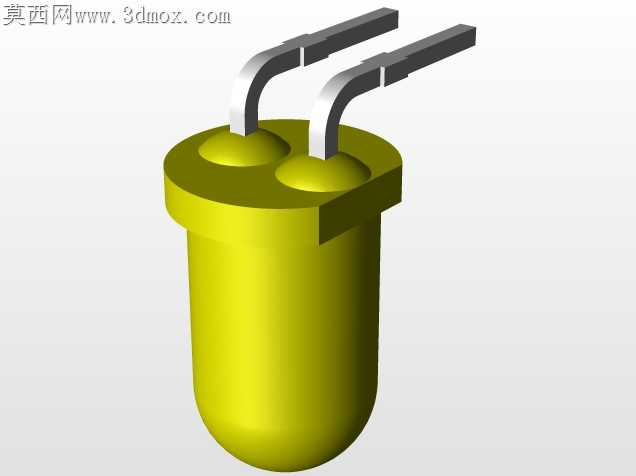

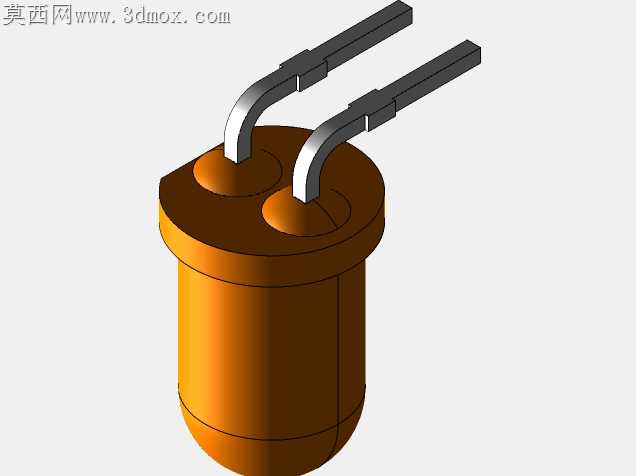

5mm直角弯脚直插式发光二极管结构

直插式LED在波峰焊工序里最容易出现的问题，就是引脚弯折角度偏差导致的浮高、虚焊，不少手工弯折的引脚要么R角过小产生应力裂纹，要么弯折位置不对顶到PCB焊盘边缘，过炉后胶体歪斜，甚至长期受震动后引脚从根部断裂。这款5mm直角弯脚LED的结构设计，刚好对准了这些加工装配里的实际痛点。引脚弯折处做了统一的R弧过渡，没有尖锐的折角，弯折位置距离胶体根部预留了足够的应力释放距离，不会因为插装时的按压、过炉时的热胀冷缩拉扯胶体内部的键合线，从根源上降低了死灯的概率。两种极性的引脚长度差做了精准控制，长脚对应阳极、短脚对应阴极，插装时不用额外核对极性标识，工人顺着引脚长度差就能快速对位，插装效率比等长引脚的元件高出近三成，也能避免极性插反导致的整板返工。胶体部分的圆柱直径严格卡着5mm通孔的常规公差，插装后胶体和PCB板面的垂直度有自然的限位，不会出现歪头斜角的情况，过波峰焊时焊锡顺着引脚爬升到焊盘的高度均匀，不会出现连锡、焊锡量不足的问题。不同颜色的胶体透光率做了区分，红、黄、绿、橙几种常规色号的胶体壁厚一致，搭配相同的焊盘尺寸就能通用，不用针对不同颜色单独调整钢网开孔厚度。弯脚的水平段长度刚好适配常规PCB的焊盘中心距，插装后引脚伸出焊盘的长度控制在1.5mm左右，过炉后剪脚不用额外调整刀口位置，剪脚后的残留长度刚好符合安规要求，不会出现引脚过长触碰其他元件、或者过短导致焊盘附着力不足的问题。环氧胶体的边缘做了微小的倒角，插装时不会刮花PCB表面的阻焊层，也不会因为边缘过于尖锐在周转过程中勾连防静电袋、泡棉等包装材料。引脚表面的镀锡层厚度均匀，可焊性窗口宽，不管是有铅还是无铅焊料，都能在常规炉温曲线下形成饱满的焊点，不用额外调整助焊剂喷涂量。这类直角结构的LED不用额外加90度的引脚插座，直接贴板焊接就能实现侧向发光，在狭小的设备腔体里能节省不少垂直空间，不用为了避让LED胶体额外抬高其他元件的安装高度。
