全自动旋转式高速多工位贴标设备结构

　　这款旋转式高速贴标设备，核心面向食品饮料、日化洗护、医药制剂行业的圆柱类、方型类瓶装/盒装产品的圆周贴标、定位贴标工序需求，适配生产线每分钟上百件的连续化生产节拍，可直接对接前端理瓶、灌装、旋盖工序，后端衔接装盒、码垛环节，是包装产线中完成产品标识附着的核心工位设备。从结构设计逻辑来看，设备采用立式框架式铝型材+钣金封板的主体结构，底部配置可调式脚杯与脚轮组合，既满足安装时的水平度微调需求，也方便产线布局调整时的短距离移位，整体安装边界控制在长2.2米、宽1.6米、高2.1米范围内，不会占用过多车间产线空间，常规层高3米以上的标准生产车间均可完成部署。

　　设备核心作业单元采用多工位旋转转盘结构，转盘周向均匀分布8组工件夹持工位，配合进瓶螺杆、分瓶星轮完成工件的连续上料、工位切换，相比直线式贴标结构，旋转式布局可将上料、贴标、抚压、检测、下料工序在转盘转动一周的过程中同步完成，大幅压缩单工件的贴标作业周期，同时避免直线式布局多工位衔接时的工件错位、节拍卡顿问题。贴标执行单元采用伺服驱动的送标机构，搭配测物电眼、标带检测传感器，可实现标签张力的实时自适应调整，针对不同厚度的不干胶标签、透明标签都能保证出标精度控制在±0.5mm范围内，不会出现标签偏移、褶皱、气泡的问题；工位夹持机构采用弹性顶压结构，可适配直径30mm到120mm、高度50mm到300mm范围内的不同规格工件，换产时仅需调整夹持顶头间距、更换对应规格的星轮导板，即可在半小时内完成不同规格产品的生产切换，适配多品种小批量的柔性生产需求。

　　设备外围采用全封闭钣金护罩设计，正面设置带观察窗的双开门结构，侧面预留维护开口，既可以避免生产过程中人员误触运动部件造成安全隐患，也能通过透明观察窗实时监控内部贴标作业状态，护罩下部设置电气安装仓与标带存放仓，电气元件与机械运动单元完全分隔，减少车间粉尘、水汽对电气元件的干扰，提升设备长期运行的稳定性。下料工位配套不良品剔除气嘴，可对接视觉检测单元识别到的贴标不良品，在工位切换至下料位时完成自动剔除，避免不良品流入下一道工序；设备的传动单元全部采用密封式轴承与同步带传动结构，日常维护仅需定期加注润滑脂、检查同步带张紧度即可，无需复杂的拆解维护，降低产线运维的人力成本。

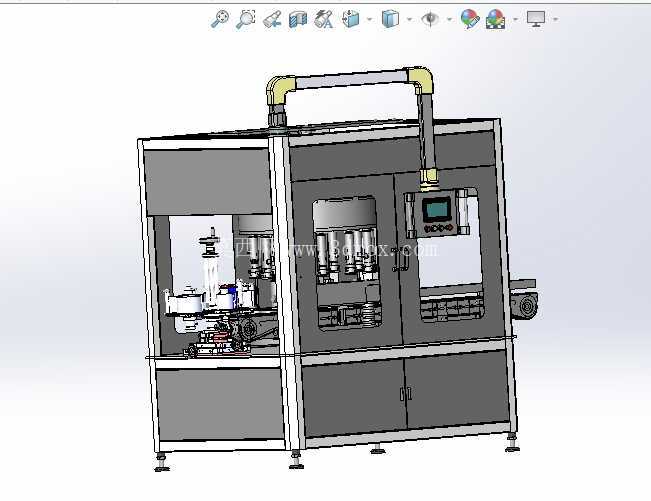

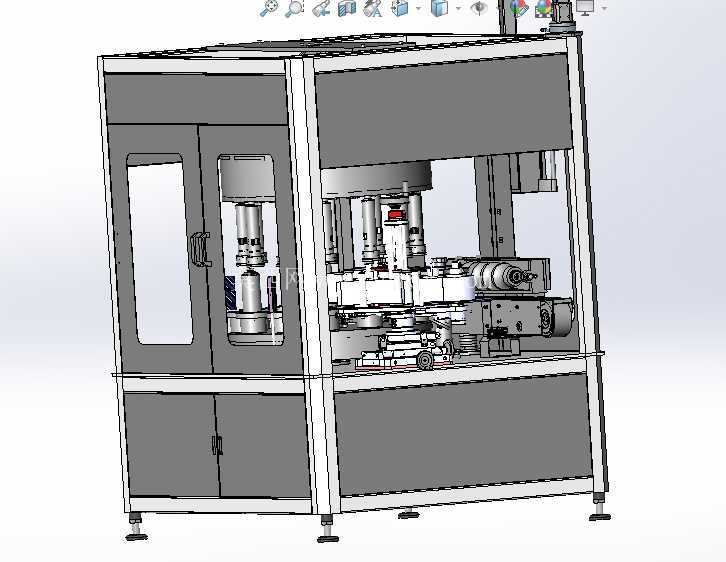

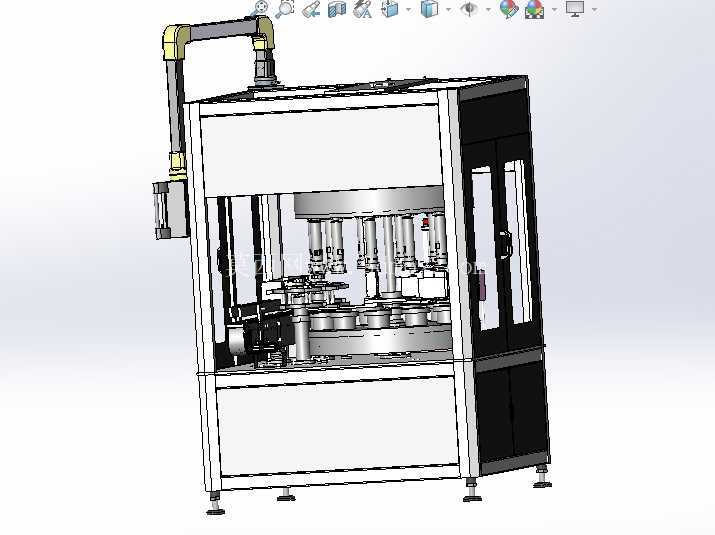

　　从建模细节来看，整个设备的三维结构完整还原了各部件的装配关系，包括转盘分度机构的凸轮分割器选型安装位、送标辊组的位置排布、护罩的折弯拼接结构、各传感器的安装支架位置，结构设计时充分考虑了加工装配的工艺性，所有钣金件均采用标准折弯工艺加工，铝型材连接采用标准角件与螺栓固定，无特殊定制的异形难加工部件，可直接用于设备的加工出图、装配指导，也可作为同类旋转式贴标设备设计的参考蓝本，帮助结构设计人员快速完成同类型设备的方案迭代，减少重复建模的工作量。
