翻领立式全自动颗粒粉料包装设备结构

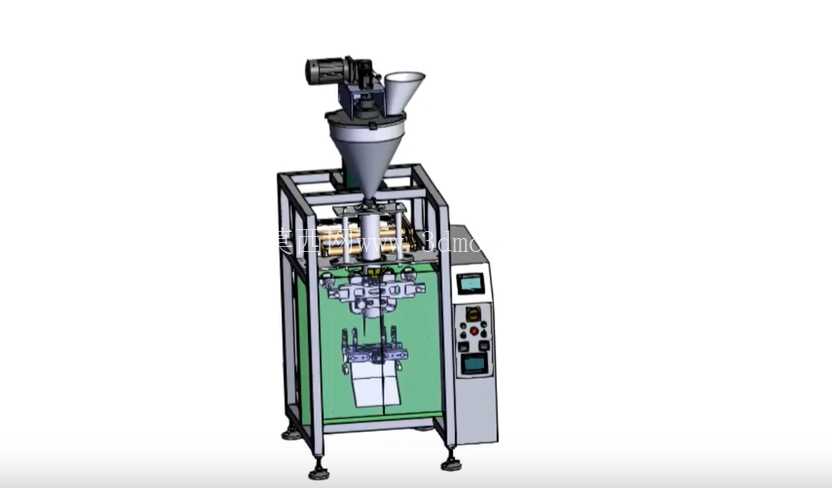

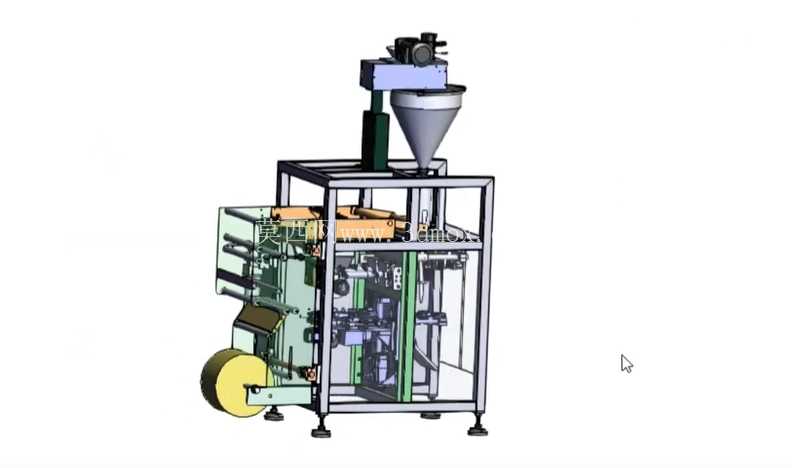

　　这套翻领立式包装结构，主要面向食品、日化、农资等行业的散料连续包装场景，适配粉剂、小颗粒类物料的中小规格袋装生产，常见于调味品、冲剂、农药粉剂、休闲食品颗粒的量产包装工位，可直接对接上游计量下料设备与下游成品输送线，完成从卷膜成型到成品袋输出的全流程作业。设备整体采用方管焊接框架作为承载主体，底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，安装时需预留前方1.2米操作维护空间、后方0.8米膜卷更换空间，整机占地宽度约1.1米、深度约1.3米，高度根据料仓配置约2.4米，适配常规车间3米以上层高的安装需求，无需额外预埋地脚，放置平整后即可接电接气调试。

　　上部的锥形料仓为物料暂存单元，对接螺杆计量或者量杯计量机构，可根据物料特性更换计量模块，料仓内壁做抛光处理避免粉料粘附架桥，下料口直接对准翻领成型器的进料中心，保证物料充填时不会蹭到成型膜面造成封口污染。翻领成型器是该设备的核心成型部件，曲面弧度根据常用袋宽参数做适配设计，可将平展的包装卷膜逐步弯折成筒状，成型器的安装位置可通过侧边调节螺栓微调，适配不同厚度的复合膜、PE膜等包装材料，减少走膜过程中的膜面偏移与褶皱。走膜机构采用伺服驱动的拉膜辊配合压膜胶辊，拉膜长度可根据袋长参数灵活调整，走膜路径上配置多组导向辊与纠偏结构，保证卷膜走料过程中张力恒定，避免出现袋长偏差、封边错位的问题。

　　纵封机构位于成型器下方，采用加热铜块配合压合结构，在卷膜弯折成筒后完成侧边纵向封合，封合温度可根据膜材特性调整，封边宽度保持在8-10mm，保证封合强度同时避免溢料。横封机构位于纵封下方，采用上下对合的加热封切结构，可同时完成上一袋的顶部封口与下一袋的底部封口，并在封合完成后完成裁切分离，横封压力可通过调压阀调整，避免压力过大造成膜材烫穿或者压力不足导致封边漏气。设备侧边配置卷膜安装轴，可适配最大直径300mm的包装卷膜，膜卷装卸采用气胀轴结构，更换膜卷时无需额外工具，单人即可完成换膜操作，走膜路径上的色标传感器可识别包装膜上的定位色标，自动修正拉膜长度，保证印刷袋的图案位置精准。设备的防护部分采用透明亚克力门板作为可视防护，既可以观察内部走膜、封合的运行状态，又能避免操作人员误触运动部件与高温封合块，门板配置安全检测开关，门板打开时设备自动暂停运行，避免安全事故。电气控制元件集中布置在框架侧部的电控箱内，走线全部采用线槽规整布置，气路管线沿框架型材排布，所有运动副位置都配置润滑注油点，日常维护时可直接对拉膜轴承、导套等位置加注润滑脂，减少长期运行的磨损。

　　该结构在设计时充分考虑了不同物料的适配性，料仓部分可根据易吸潮物料的需求增加搅拌破拱结构，封合机构可根据需要增加排气或者充气接口，实现真空包装或者充气包装的功能拓展，整机的模块化设计使得各功能单元可单独拆卸更换，针对不同包装规格的调整无需大规模拆解结构，仅需更换对应规格的成型器、调整封合位置即可完成换型，适配多品种小批量的包装生产需求。设备运行时的走膜速度可根据前端计量速度匹配，最高可实现每分钟60袋的包装速度，封合温度采用PID闭环控制，温度波动控制在±5℃以内，保证不同环境温度下的封合质量稳定，避免出现漏封、虚封的问题。底部的成品出料口可直接对接成品输送带，将封切完成的包装袋输送到下一工位，也可配置接料斗直接收集成品。整体结构设计时将重心控制在设备框架中心位置，高速运行时的振动幅度控制在极小范围，无需额外固定即可保证运行稳定性，支撑脚杯的调节范围可达50mm，可适配地面存在一定坡度的安装场景。
