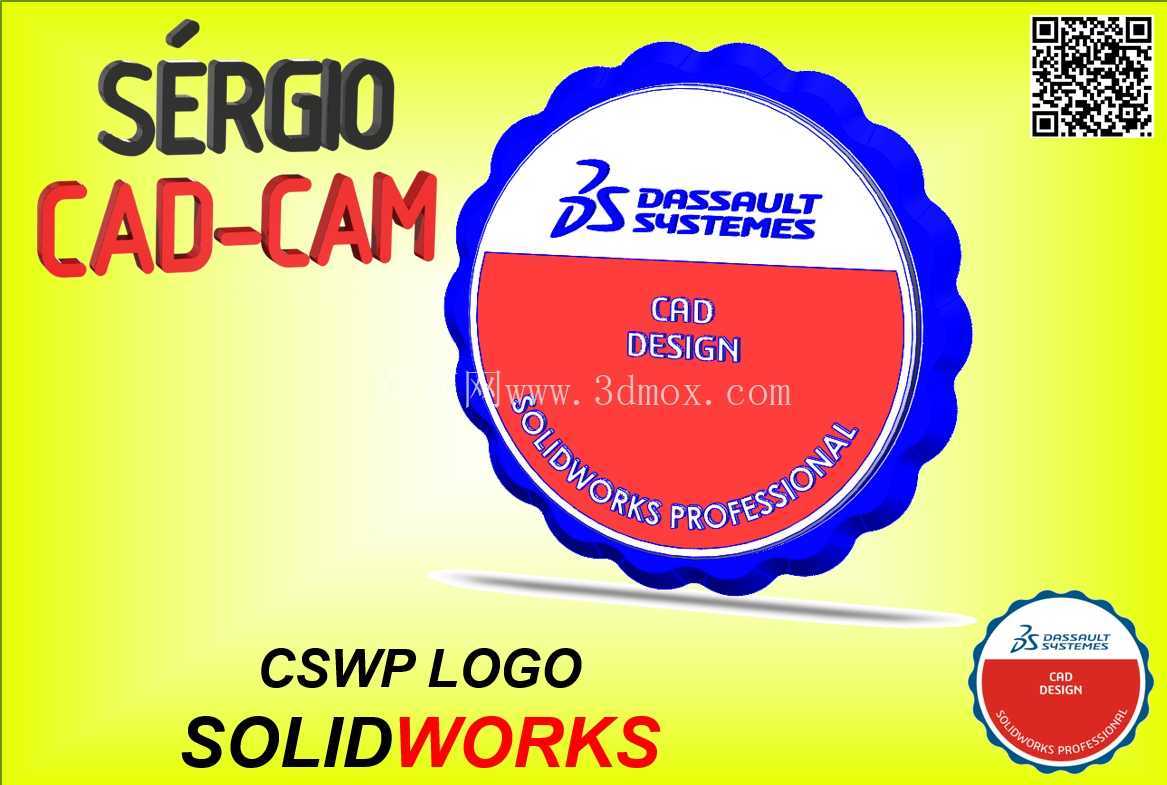

SolidWorks认证CSWP职业技能标识造型

这款CSWP认证徽标的三维造型，最初的设计出发点是服务于机械设计从业者的职业身份展示场景，可应用在工位铭牌、个人作品集装帧、行业交流活动的纪念周边、工程技术类培训的结业纪念摆件等场景，也可作为铸造工艺实训环节的小尺寸样件来验证小型浮雕类铸件的成型精度。从实际功能来看，该徽标核心承载的是SolidWorks专业认证的身份识别属性，区别于普通平面印刷标识，三维结构的徽标可以通过压铸、精铸或者3D打印的方式做成实体件，表面可以做烤漆、阳极氧化或者激光打标处理，在不同光线环境下都有清晰的识别度，不会像平面贴纸那样容易出现磨损、卷边、脱落的问题。

设计过程中首先考虑的是安装适配边界，整体外轮廓采用圆角矩形的基础形态，边缘做了R1.2的倒圆角处理，避免尖锐边角在安装或者日常触碰时造成划伤，整体厚度控制在3mm，既保证了实体件的结构强度，不会因为太薄在铸造冷却过程中出现变形翘曲，也不会因为过厚增加不必要的材料成本。徽标正面的核心标识区域做了0.8mm的凸起浮雕处理，文字和图形的边缘做了0.2mm的拔模斜度，不管是采用金属压铸还是注塑成型的工艺，都能顺利脱模，不会出现边角卡模导致的缺料问题。

从结构设计思路来看，徽标背面预留了2个直径2mm、深度1.5mm的定位柱孔，孔位间距按照标准工位牌的安装孔位做了适配，既可以通过背胶直接粘贴在光滑的设备外壳、文件夹封面位置，也可以通过定位柱配合小螺丝固定在金属铭牌架、工装设备的标识区域，安装方式灵活，不需要额外做定制化的安装结构改造。徽标表面的文字和图形分区做了不同的粗糙度预留，凸起的标识区域表面粗糙度预留Ra1.6，适合做抛光或者电镀处理，基底区域粗糙度预留Ra3.2，可以做哑光喷砂处理，通过表面质感的差异强化标识的层次感，即使不做额外的色彩涂装，也能通过光影差异清晰识别徽标上的认证信息。

在工艺适配性上，这款造型充分考虑了小型铸造件的成型难点，所有的内凹转角都做了R0.5的圆角过渡，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，徽标整体的壁厚均匀度控制在±0.2mm以内，不会因为局部壁厚差过大导致冷却过程中出现缩孔、凹陷问题。如果采用失蜡精铸的工艺制作不锈钢或者铜质徽标，这个造型的浇口位置可以设置在徽标底部的非标识区域，浇道残留的痕迹可以通过后期打磨完全去除，不会破坏正面的标识完整性；如果采用锌合金压铸的工艺做批量生产，分型面设置在徽标厚度方向的中间位置，飞边残留的位置刚好在徽标侧面的圆角区域，后期抛光处理的工作量很小，适合小批量的周边纪念品制作。

实际应用中，这类三维徽标相比传统的平面标识还有一个明显的优势，就是可以作为三维建模教学的基础实训案例，初学者可以通过这个造型练习草图绘制、拉伸凸台、拔模、圆角、浮雕文字等基础建模命令，同时可以通过这个案例理解面向制造的设计逻辑，在建模阶段就考虑到后续成型工艺的要求，避免出现无法加工或者加工成本过高的结构问题。徽标的整体尺寸控制在40mm×25mm的范围内，大小和普通的工牌徽章尺寸匹配，既不会因为尺寸过大显得突兀，也不会因为尺寸过小导致标识上的文字细节模糊不清，在正常的目视距离（30-50cm）下可以清晰识别所有的标识内容，满足日常身份展示、场景标识的实际使用需求。
