树莓派DIN导轨安装固定支架结构

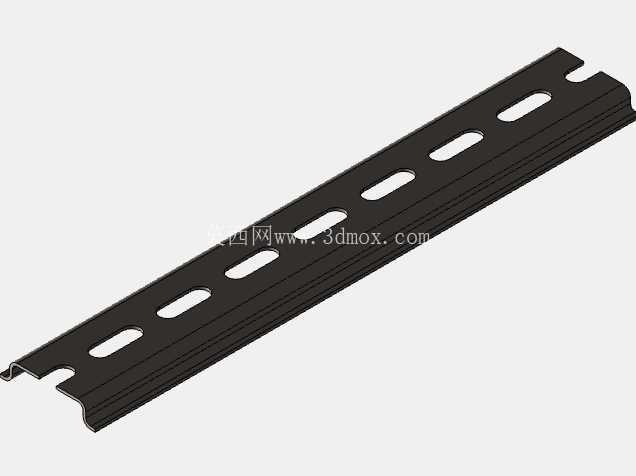

在工业控制机柜、嵌入式设备集成场景中，DIN导轨是电气柜内标准化安装的核心载体，常规35毫米宽度的钢制DIN导轨几乎覆盖了所有工控元器件的安装基准，而树莓派这类开源嵌入式板卡本身并未设计对应导轨安装结构，直接放置或采用扎带固定的方式既不符合柜内布线规范，也会在设备运维、板卡更换时带来额外的拆装工作量，这款安装支架正是针对这一实际工程痛点开发的适配结构。

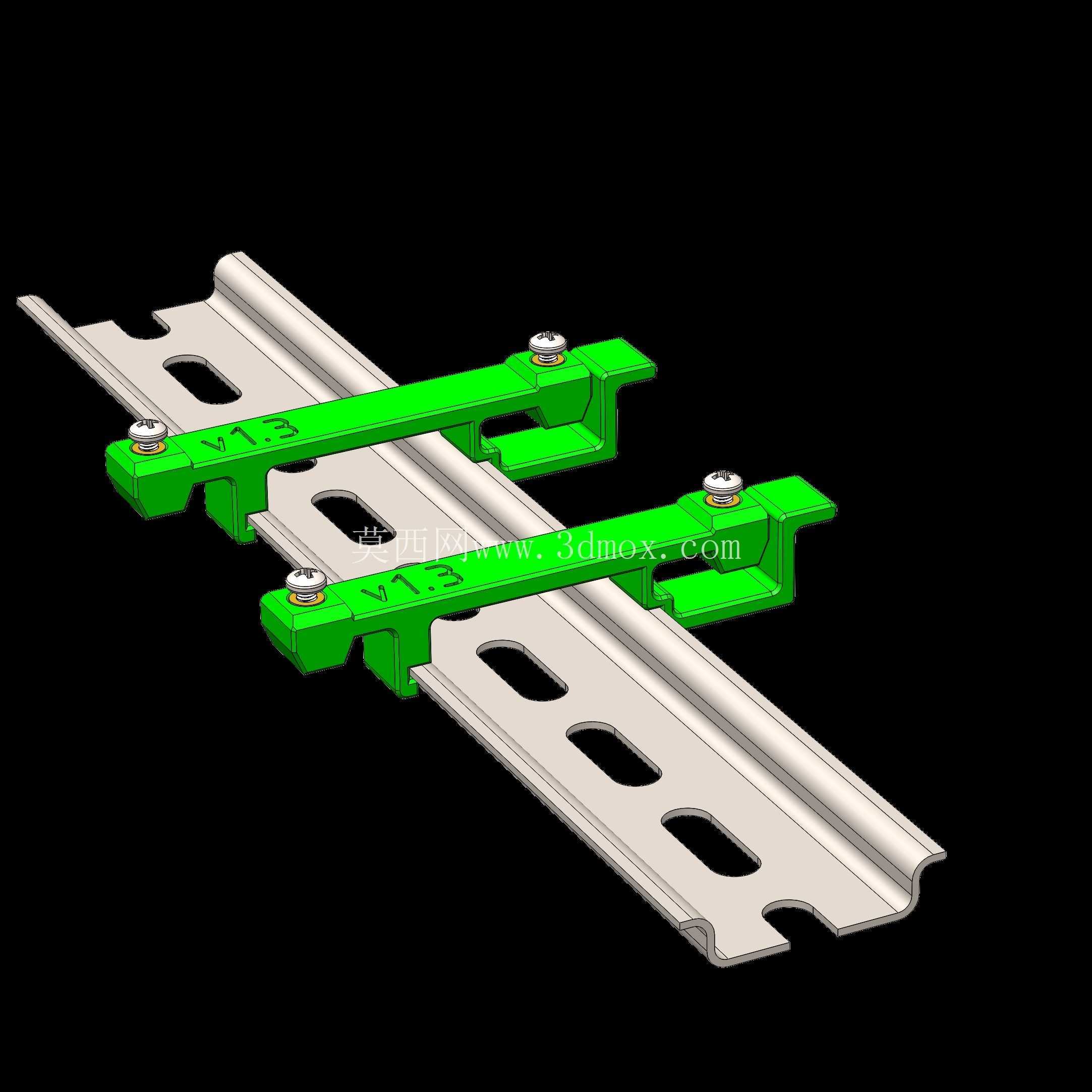

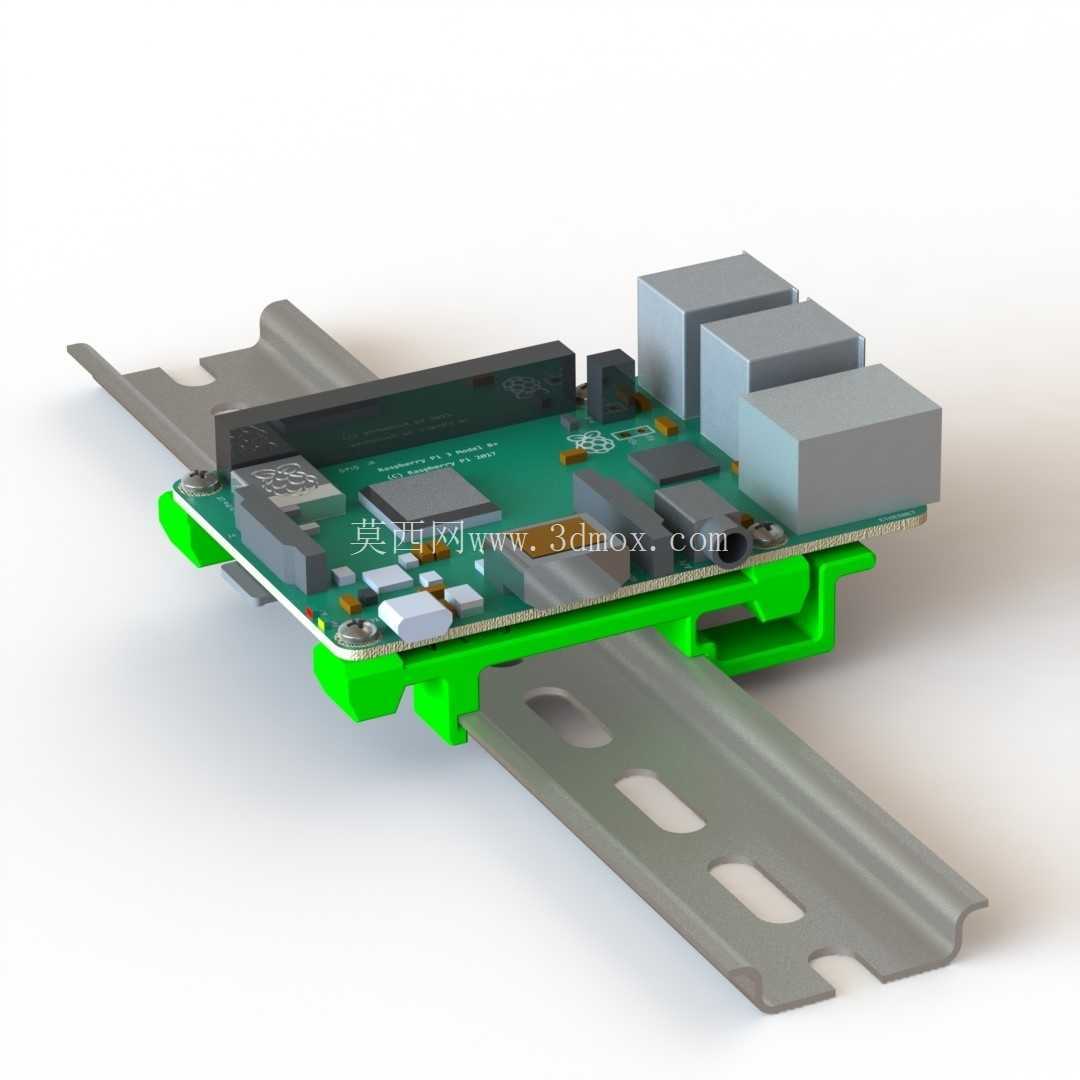

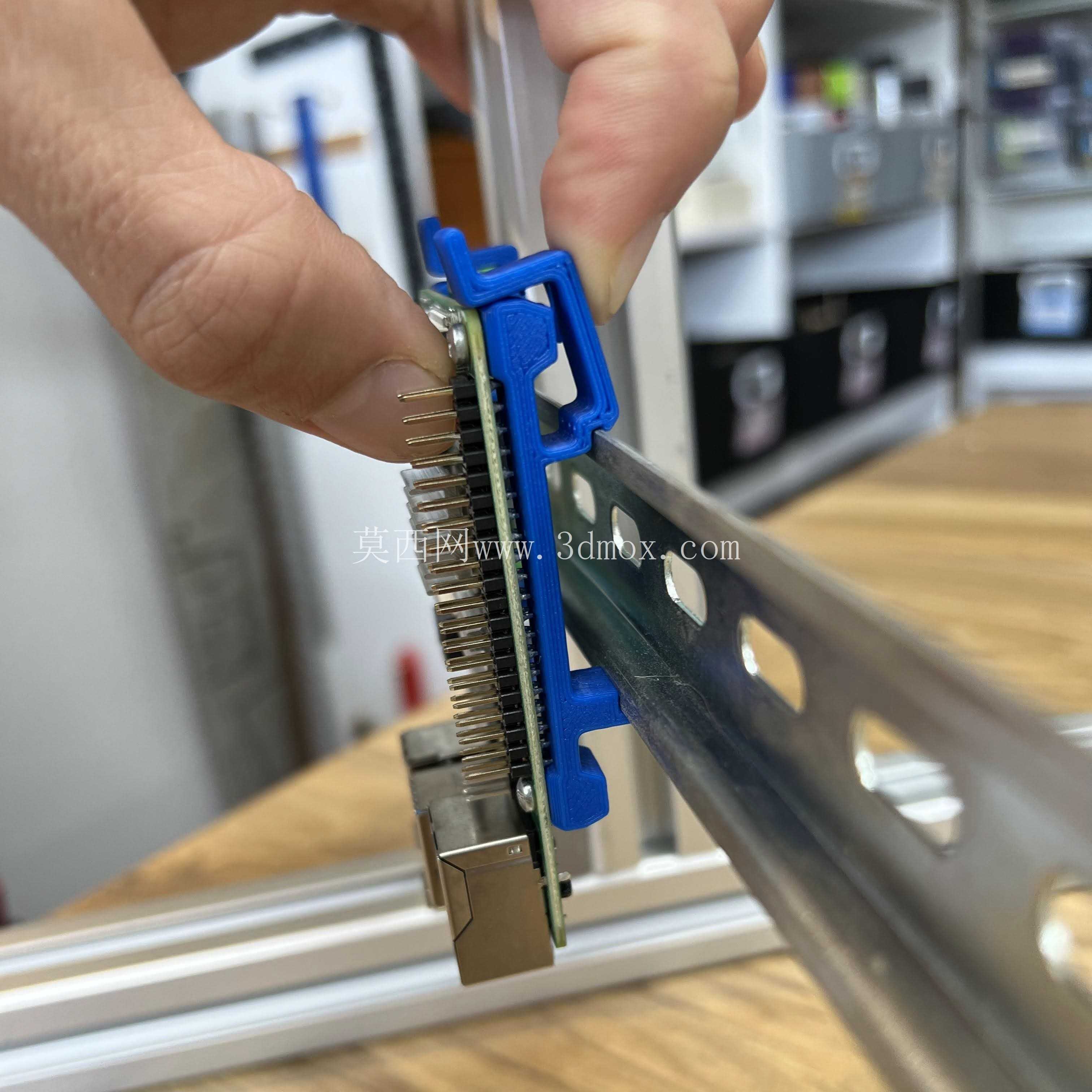

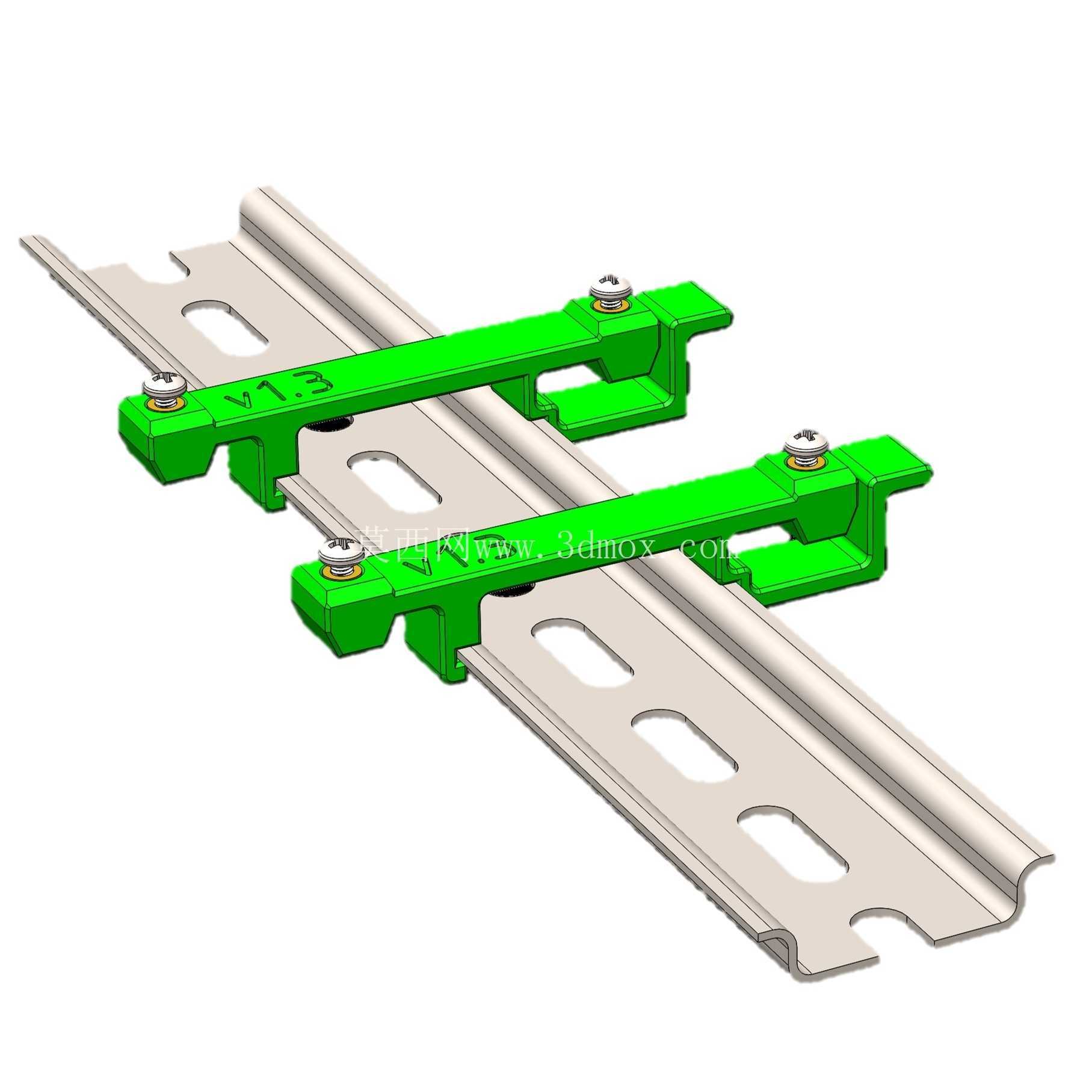

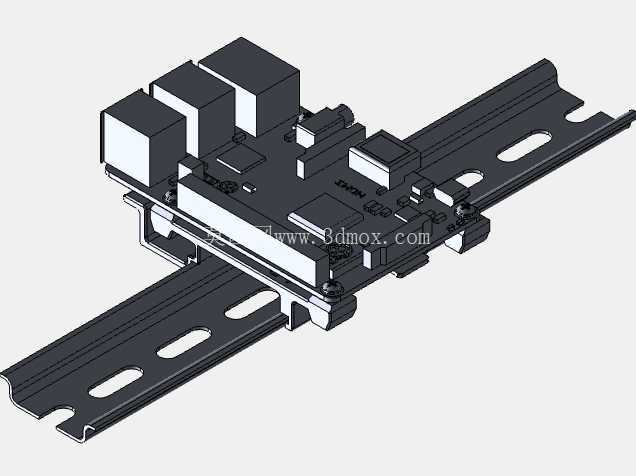

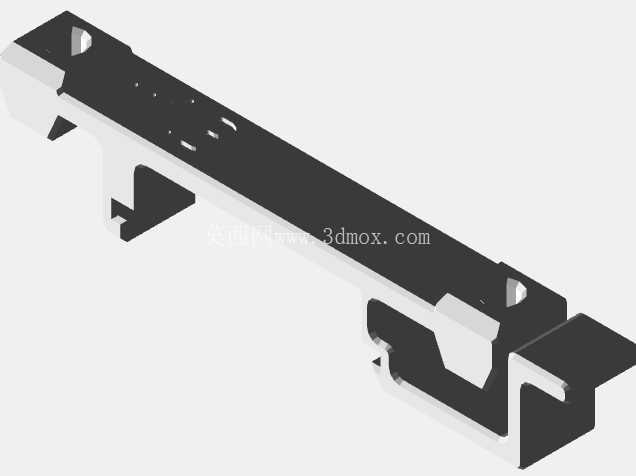

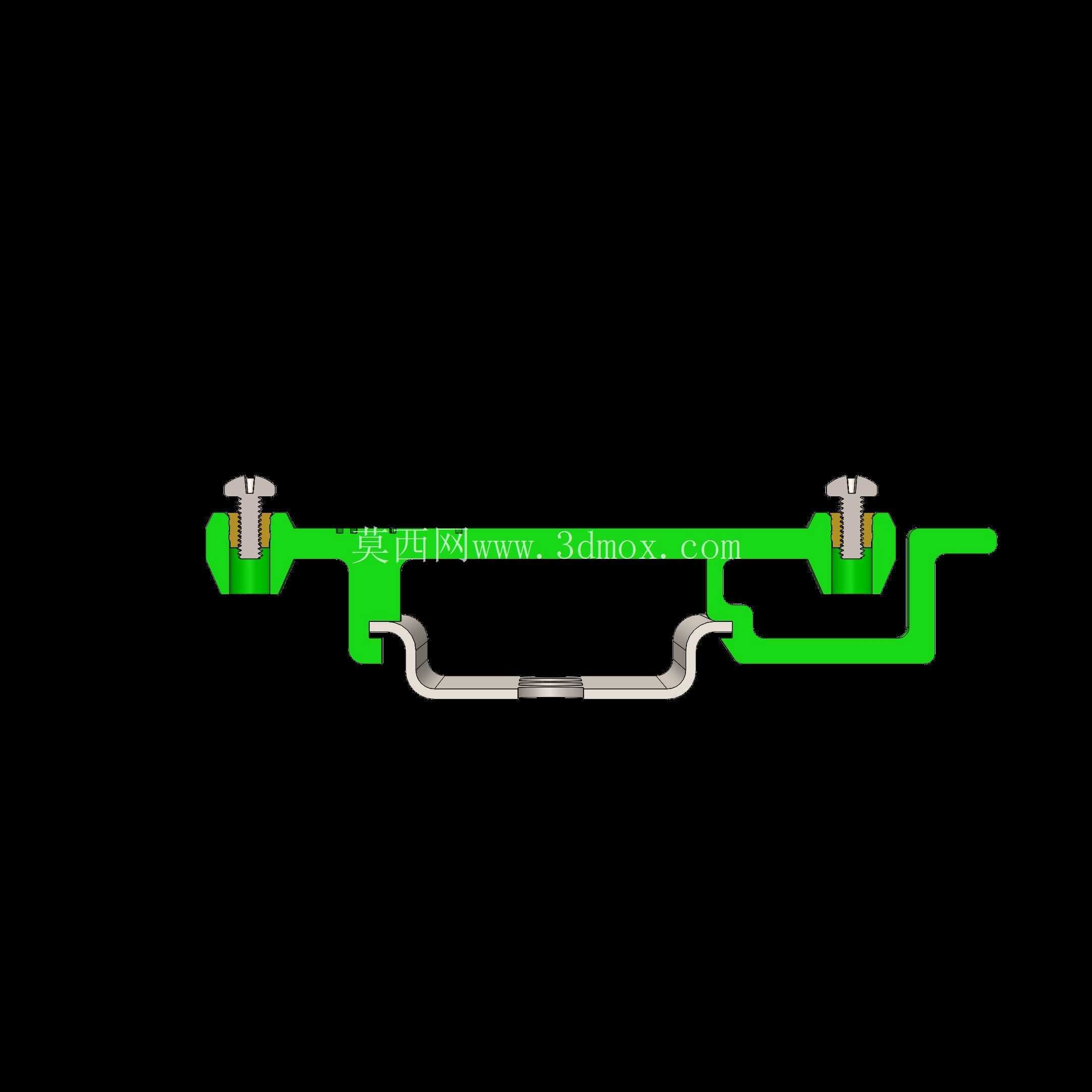

从实际安装逻辑来看，该支架采用成对使用的设计，单块板卡对应左右各一件支架，通过支架上的定位结构卡入DIN导轨的卷边卡槽内，无需额外的导轨固定件即可实现可靠卡装，卡接结构的尺寸完全匹配标准35毫米DIN导轨的截面轮廓，安装时只需将支架上侧卡入导轨上沿，下侧按压即可完成锁止，拆卸时借助一字螺丝刀撬动支架下侧的弹性卡扣即可快速取下，完全符合工控元器件的导轨安装操作习惯。

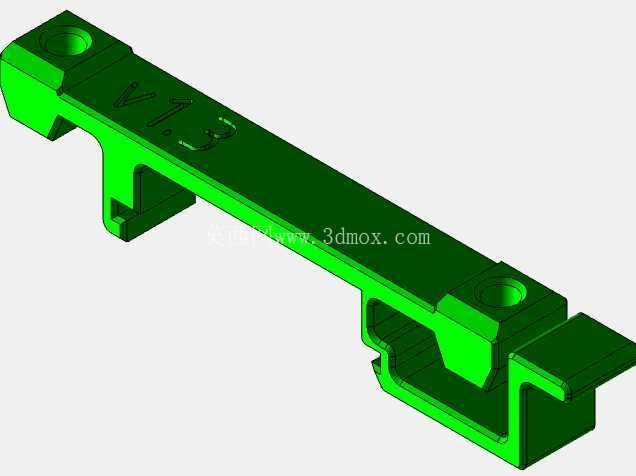

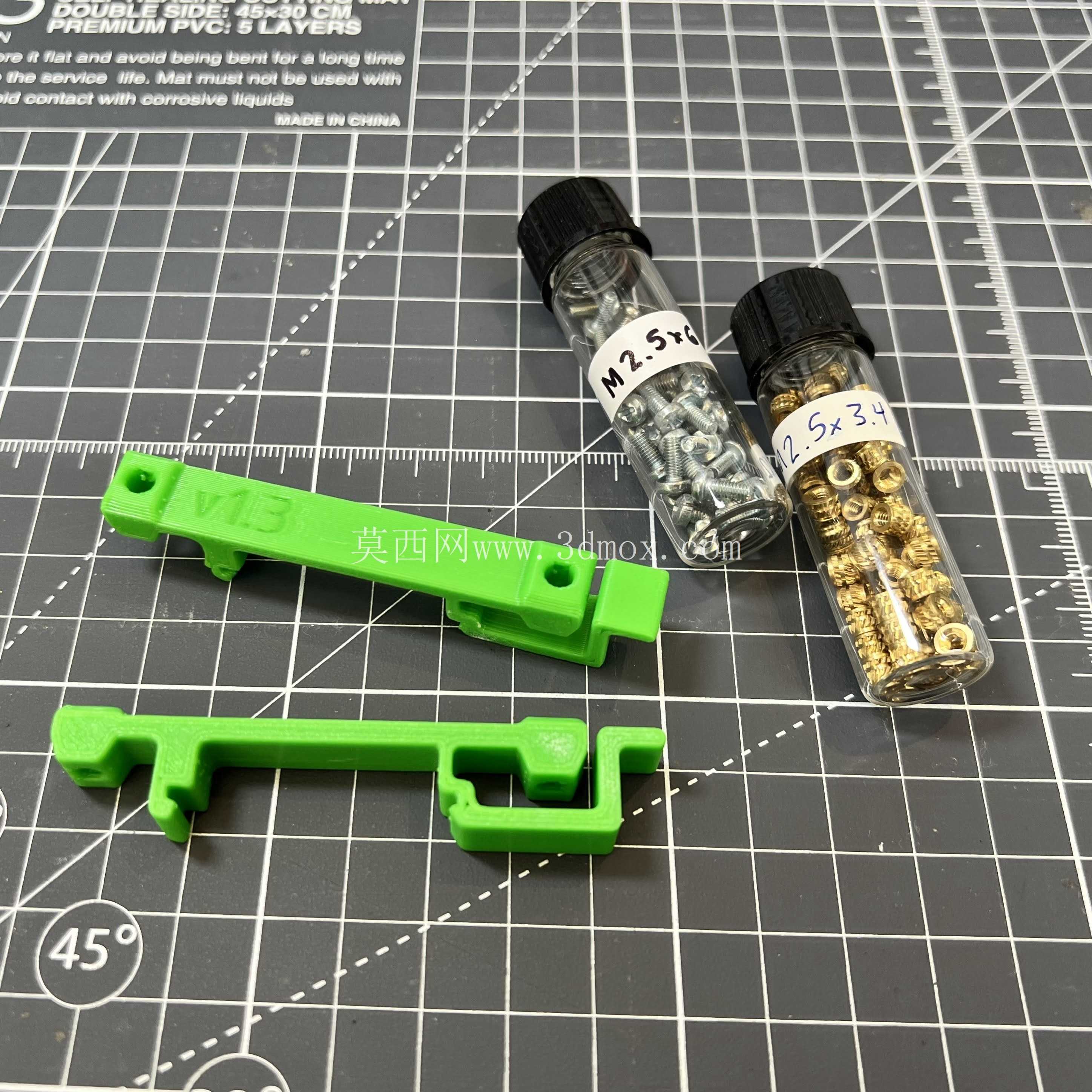

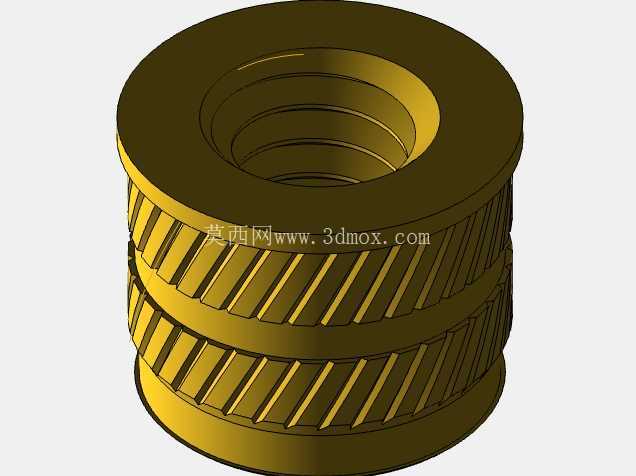

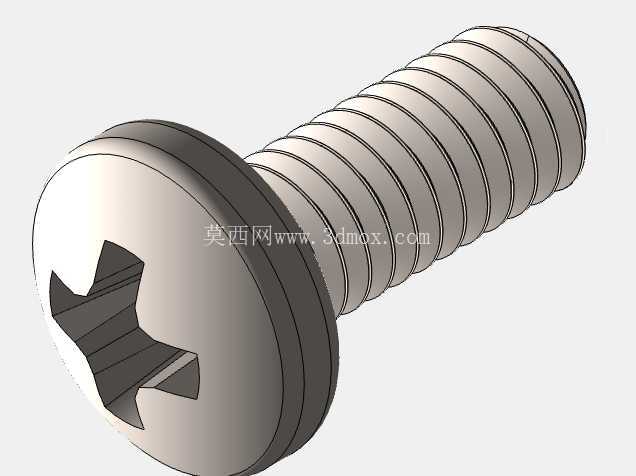

结构设计上优先控制了材料用量，整体采用薄壁结构设计，在保证安装强度的前提下尽可能缩减了打印耗材的使用量，适合采用FDM3D打印工艺快速制作，打印材料优先选用ABS材质，可耐受工控柜内常见的温度波动环境，避免长期使用出现形变松脱。支架上预留了热定型螺纹嵌件的安装位，实际装配时可采用烙铁加热将M2.5黄铜嵌件压入预留孔内，避免塑料螺纹反复拆装后出现滑牙问题，嵌件压入后可配合M2.5盘头机械螺钉完成树莓派板卡的固定，螺钉长度可根据板卡背面的元件高度选择4毫米或6毫米规格，避免螺钉过长顶伤板卡背面的贴片元件。

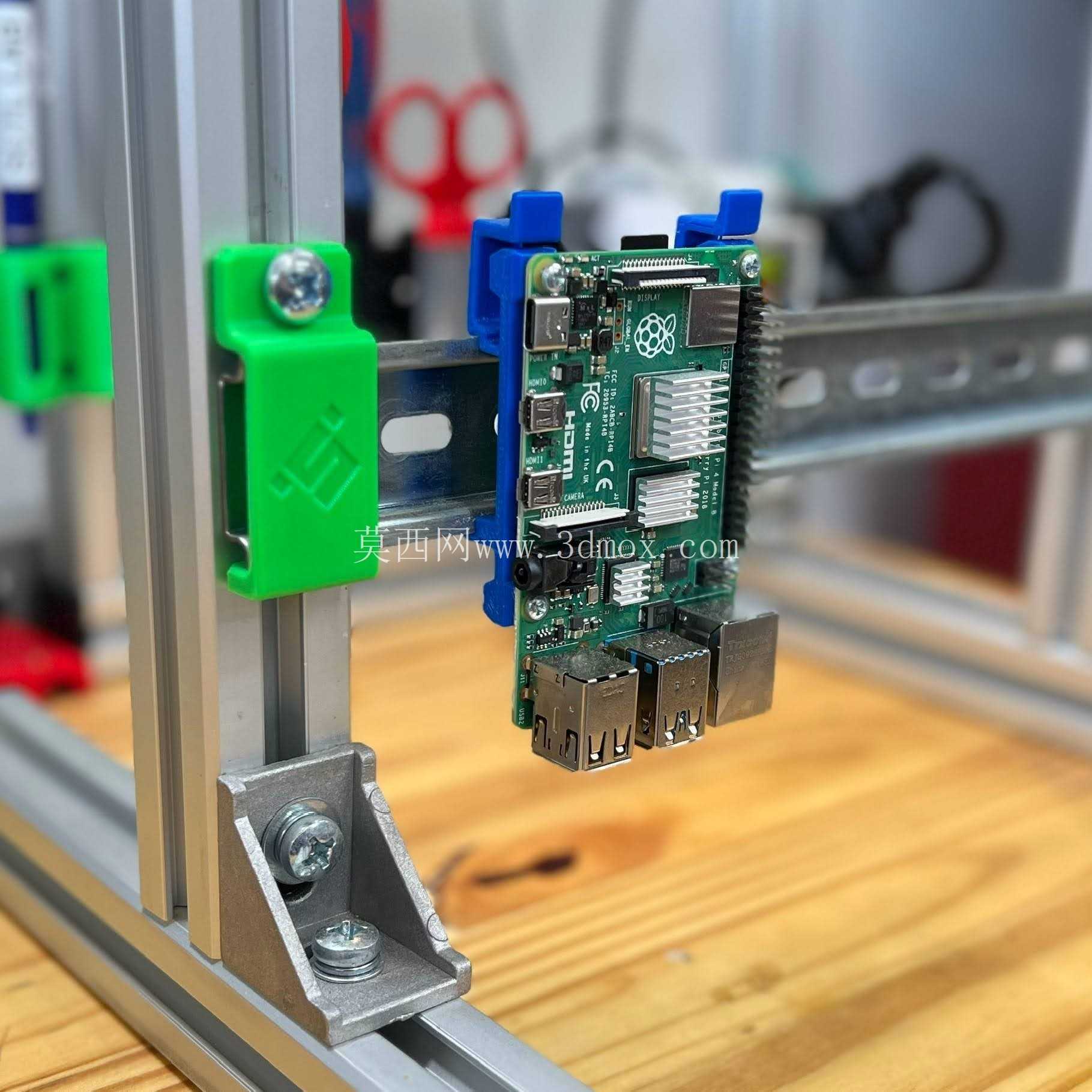

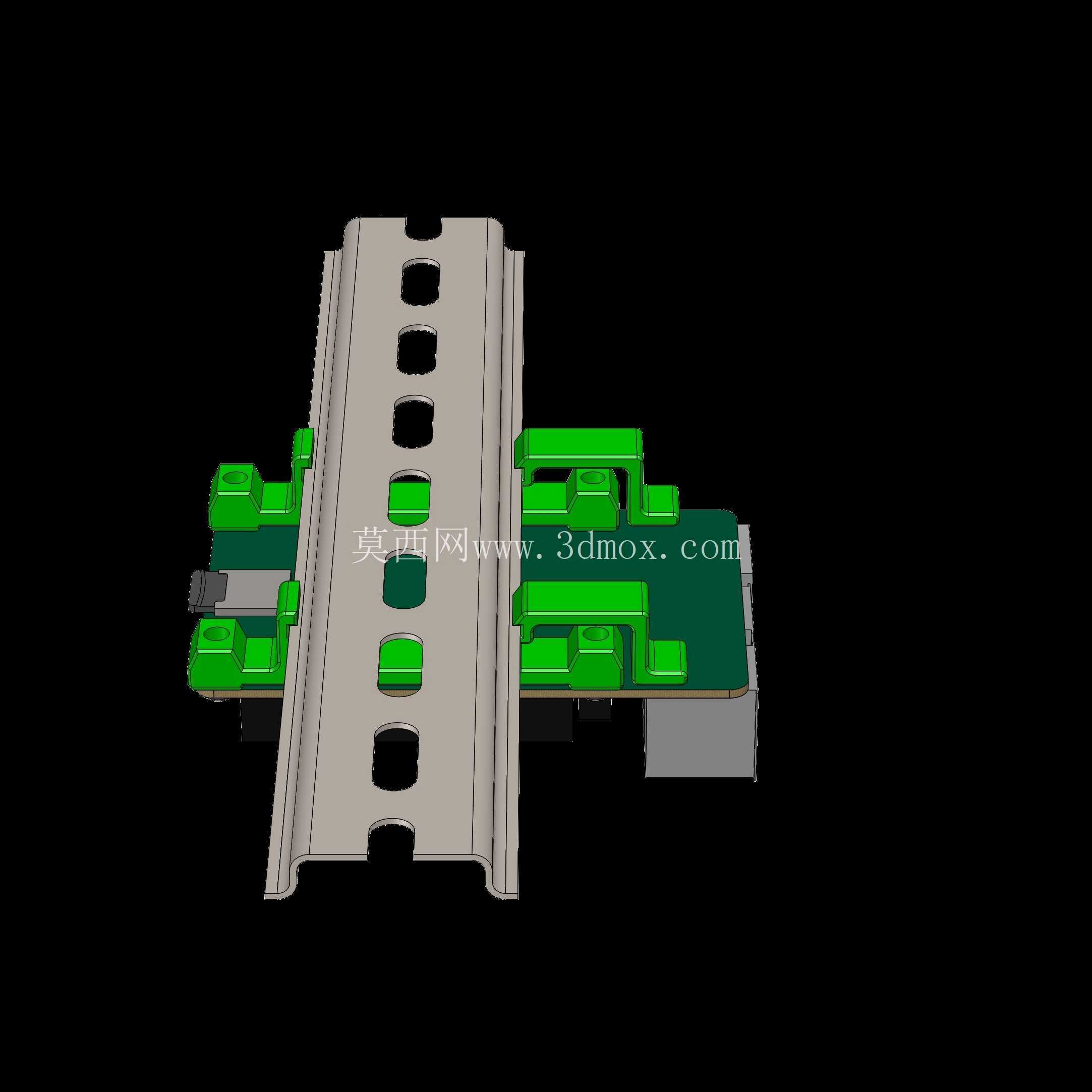

安装边界方面，支架卡装到导轨后，整体突出导轨表面的高度经过严格控制，不会占用过多柜内纵深空间，相邻安装的元器件之间不会出现干涉问题，支架上的板卡固定孔位完全匹配树莓派的标准安装孔距，无需对板卡进行任何打孔、打磨等二次加工，即可完成板卡与支架的刚性连接。整套结构经过实际打印装配与功能测试，卡接力度适中，长期使用不会出现沿导轨滑动或松脱的问题，板卡固定后无明显晃动，可满足工业现场振动环境下的使用要求。

从设计思路来看，该结构完全从实际安装需求出发，没有冗余的装饰性结构，所有几何特征都服务于安装固定的核心功能：导轨卡接位置的倒角设计方便安装时快速对位，螺钉孔周边的凸台结构提升了螺纹连接位置的结构强度，支架与板卡接触的位置预留了避让槽，避免压到板卡边缘的贴片元件，同时保证板卡背面与支架之间留有微小间隙，利于板卡运行时的空气流通散热。对于嵌入式系统集成、小型工控设备开发的从业者来说，该结构可直接用于实际项目的板卡安装，也可根据不同板卡的孔位尺寸调整固定孔位置，快速衍生出适配不同开发板的导轨安装支架，大幅缩短非标安装件的设计验证周期。
