MGN12H微型直线导轨滑块结构设计

　　从实际应用场景来看，这类微型滑块常被用在行程较短、负载偏轻但对运动直线度要求较高的工位，比如视觉检测设备的镜头微调滑台、点胶机的Z轴升降机构、小型机械手的末端执行导向单元，还有消费电子组装设备里的短行程往复工位，这些场景往往没有足够的空间安装大规格标准导轨，同时又要求运动过程无卡顿、无爬行，重复定位精度能控制在丝级范围内。从功能特性上看，这款滑块采用双列滚珠循环接触的结构设计，滚珠在滑块与导轨滚道之间形成滚动摩擦副，相比滑动摩擦结构的导向件，运行阻力能降低70%以上，即使是低速往复运动也不会出现粘滞爬行的问题，能有效降低驱动电机的负载扭矩，适配小功率步进电机或者微型伺服电机的驱动需求。在小型自动化设备、精密检测仪器、3D打印运动机构、桌面级数控加工设备这类对安装空间有严格限制的场景里，微型直线导轨滑块的选型与结构合理性，直接决定了整套运动系统的运行精度与使用寿命。这款MGN12H滑块是针对12mm宽度规格微型导轨配套设计的滑动组件，整体结构围绕紧凑安装、低摩擦运行、高刚性承载的核心需求展开，没有冗余的结构设计，每一处几何特征都服务于实际传动导向的功能需求。

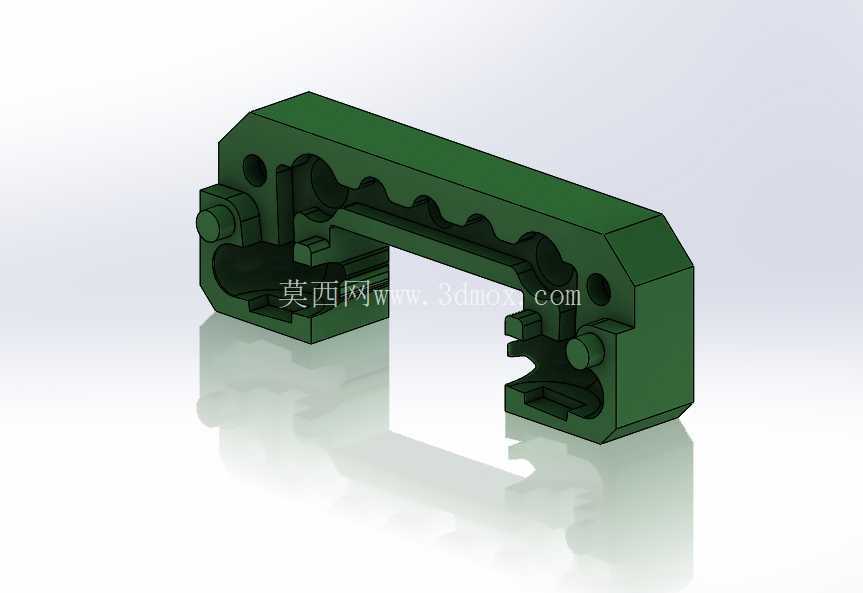

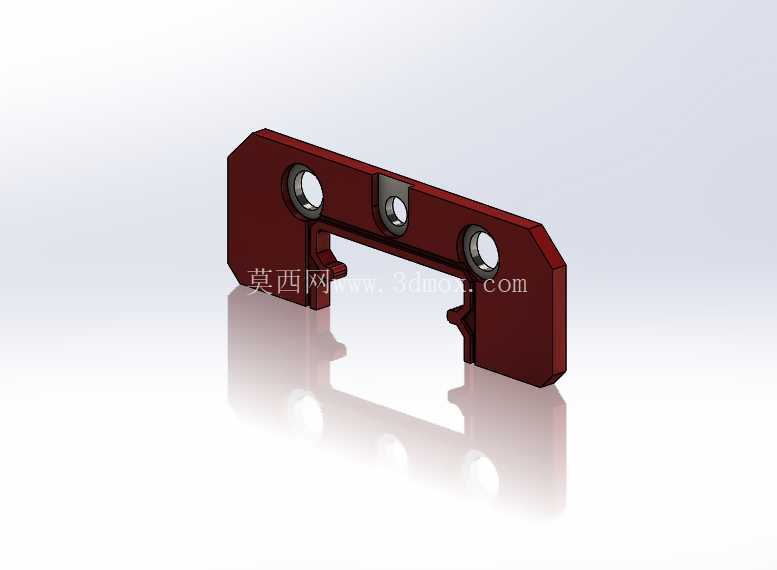

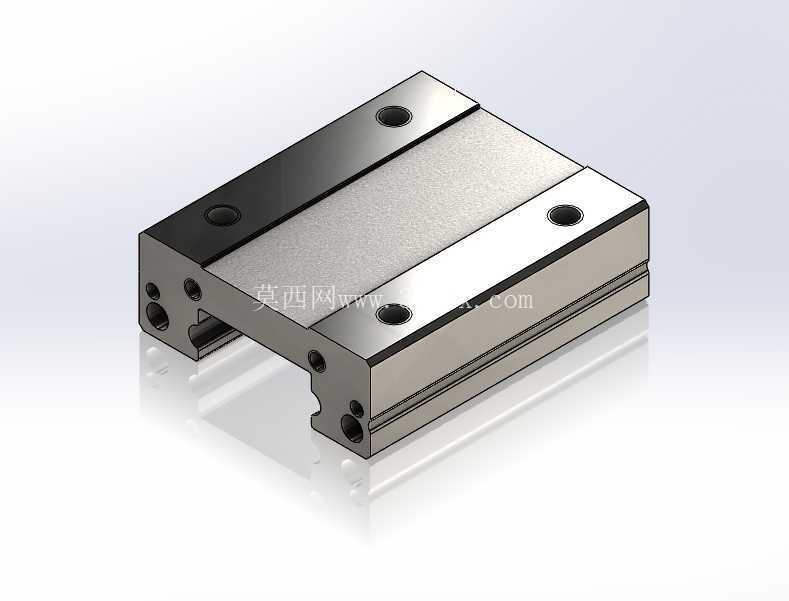

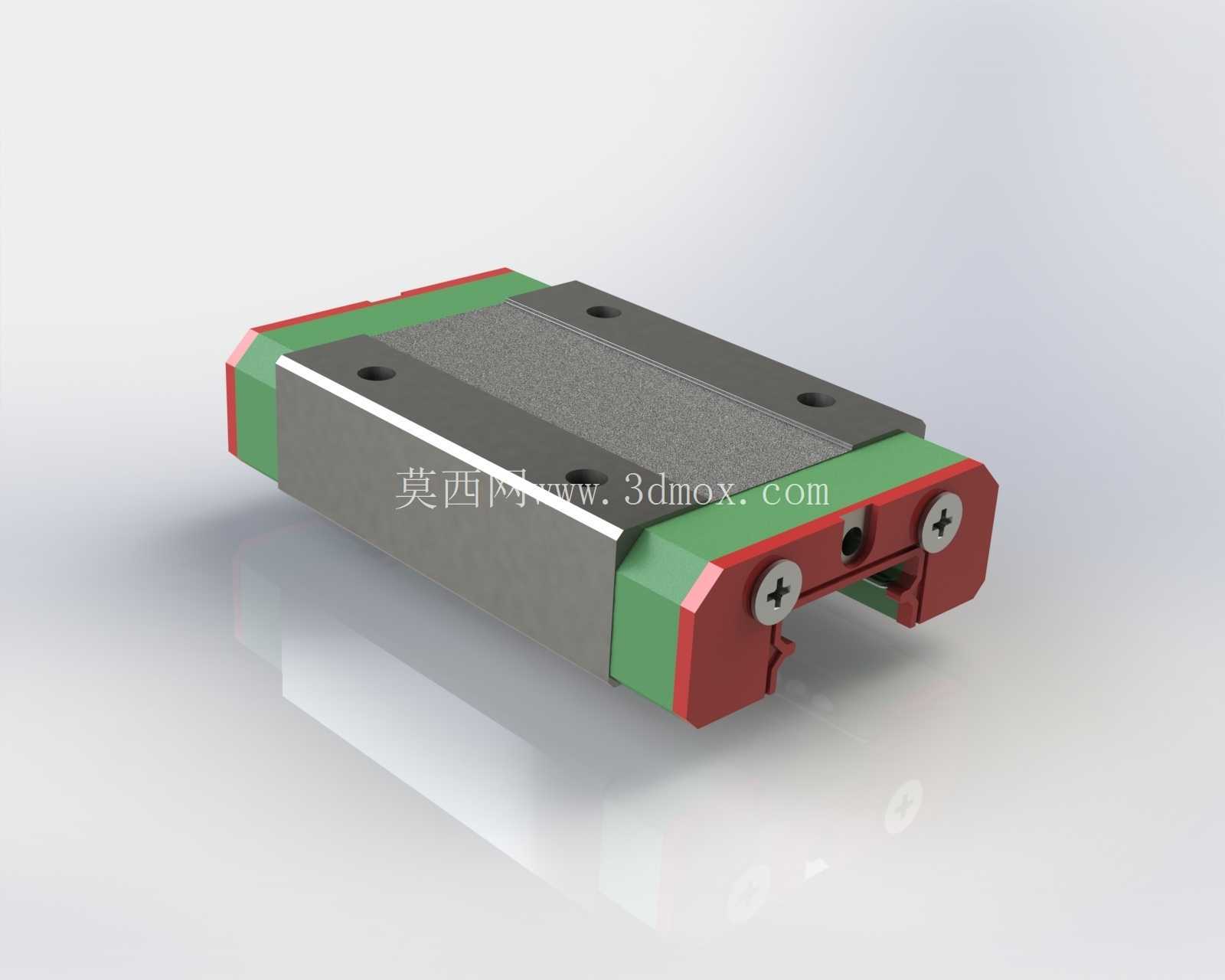

　　滑块两端的端盖结构集成了滚珠回流通道与密封刮屑结构，红色的端盖部分既承担滚珠循环换向的导向作用，端部的密封唇口又能在滑块沿导轨往复运动时，刮除导轨表面附着的微小切屑、粉尘颗粒，避免杂质进入滚道内部造成滚珠磨损或者卡滞，两侧的绿色密封件则进一步填充滑块与导轨侧面的间隙，提升整体防尘能力，适配多尘的车间生产环境。在设计思路上，这款滑块的主体采用合金钢材质的基体，滚道部分经过淬硬处理，保证长期往复运行下的接触疲劳强度，不会因为长期承载出现滚道凹陷、磨损超差的问题。基体上预留的四个安装沉孔，位置与同规格标准滑块的安装尺寸完全兼容，用户在设备迭代或者备件更换时，可以直接替换同型号的标准滑块，不需要重新调整安装孔位或者修改周边结构设计。滑块端面的注油孔位置预留合理，用户可以在不拆解滑块的情况下，直接通过注油嘴向滚道内部注入润滑脂，日常维护操作十分便捷，不需要将整套滑台从设备上拆解下来就能完成润滑保养。从安装边界与外形尺寸来看，这款滑块适配宽度12mm的微型直线导轨，滑块整体宽度、长度与高度都严格遵循同规格产品的通用安装尺寸，安装孔的孔距、沉孔深度都经过精准校核，保证安装时螺丝不会突出滑块上表面，也不会因为拧入深度过深顶到内部滚珠循环通道。

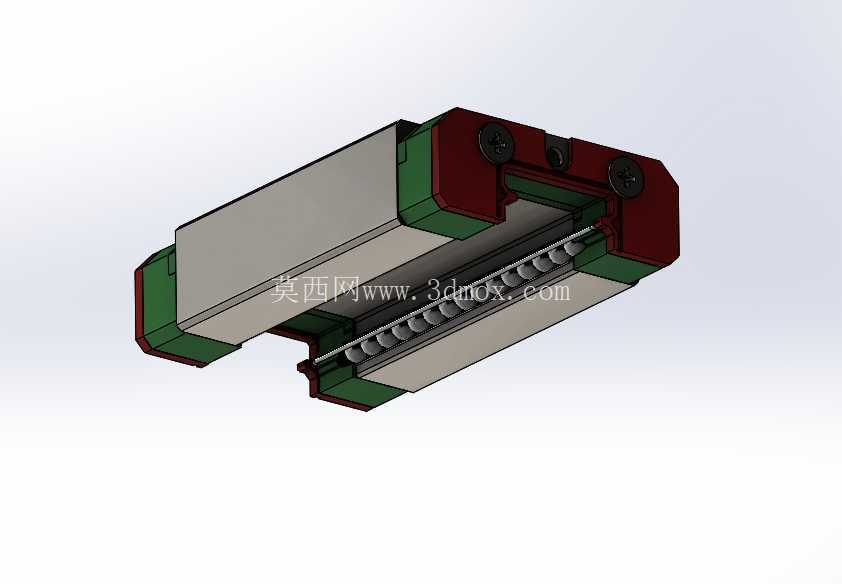

　　滑块与导轨配合的径向间隙经过合理设计，既不会因为间隙过大造成运动过程中的晃动，影响导向精度，也不会因为预压过大造成运行阻力升高、磨损加快的问题，常规出厂的预压等级适配绝大多数通用精密传动场景，有特殊高刚性需求的场景也可以通过调整滚珠直径来调整预压量，满足不同的工况需求。在实际建模过程中，这款模型完整还原了滑块的所有细节特征，包括滚珠循环通道的内部结构、端盖的卡扣连接结构、密封件的安装槽位置、安装沉孔的倒角细节，甚至端盖上的螺丝孔位、注油孔的结构都做了1:1的还原，结构设计工程师在做整机装配设计时，可以直接将这个模型调入装配体，用来校核周边安装空间，检查滑块运动行程范围内是否存在结构干涉，不需要再花时间重新测绘建模，能有效缩短设备研发阶段的结构设计周期。

　　需要注意的是，这类微型滑块在实际安装时，要保证安装基准面的平面度与直线度，安装面的平面度误差如果超过0.02mm每100mm行程，就会造成滑块运行阻力增大、磨损加快的问题，安装螺丝要按照对角顺序逐步拧紧，避免因为拧紧顺序不对造成滑块侧向受力，影响运行精度与使用寿命。在负载匹配方面，这款12规格的微型滑块主要承受径向载荷与一定的倾覆力矩，如果是侧向负载较大的工况，需要考虑双导轨平行安装的结构，或者选用更大规格的导轨滑块，避免单滑块承受过大侧向力造成滚道早期损坏。
