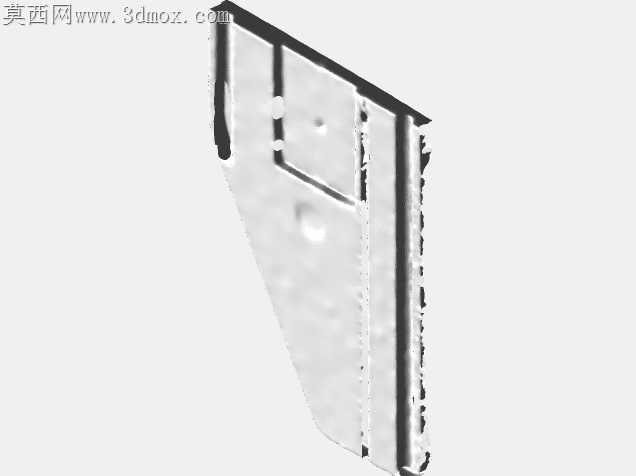

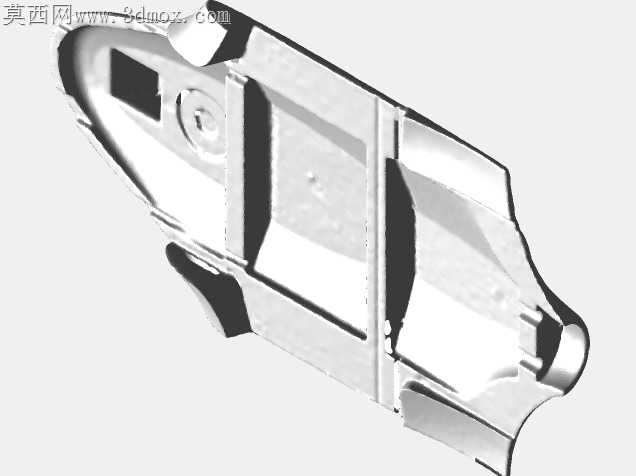

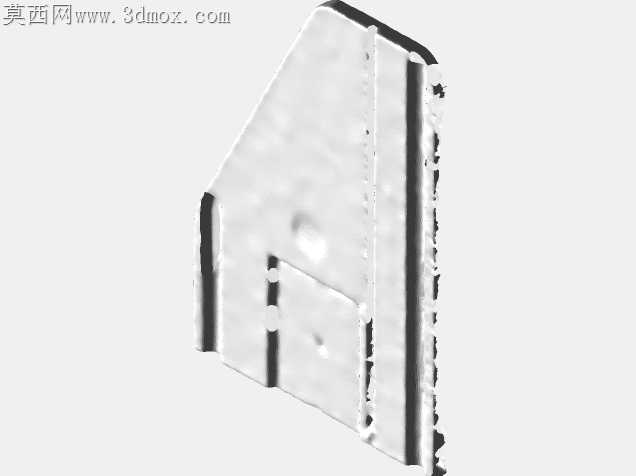

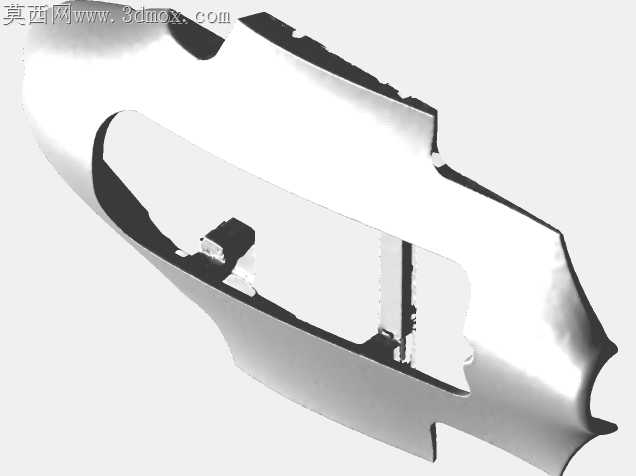

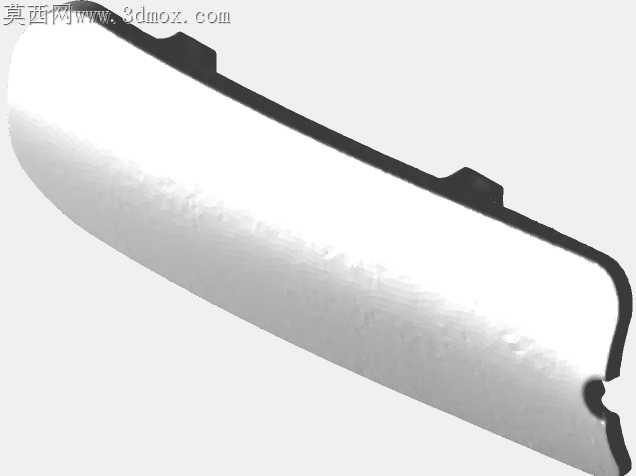

天行者X8遥控飞翼式无人机外观结构

飞翼布局航模在小批量手板加工阶段，最容易出现的问题是曲面分型线错位导致的合模缝隙不均，尤其是翼身融合过渡段，常规三轴加工走刀时若曲面曲率拆分不合理，很容易在翼尖与机头衔接处留下明显的接刀棱，后期打磨不仅费工，还会破坏原设计的气动曲面连续性。这套扫描获取的机体曲面，完整保留了天行者X8飞翼从机头整流段到翼尖切角的连续曲率变化，没有出现常规逆向建模常见的曲面碎面问题，加工时可以直接沿着翼展方向拆分走刀路径，避开曲率突变区域的垂直进刀，能大幅减少手板阶段的打磨工作量。

机尾动力安装座的位置做了内凹的沉台设计，沉台边缘和机身曲面的过渡圆角刚好匹配常用的泡棉胶粘贴宽度，装机时不需要额外修剪减震泡棉，就能让动力座和机身完全贴合，不会出现常规飞翼装机时常见的胶层厚薄不均导致的动力轴线偏移。机头位置的设备舱边缘做了微小的止口凸台，这个细节在很多开源飞翼模型里被省略，实际飞行中遇到雨天或者草地迫降时，没有止口的舱盖很容易被气流掀开或者被草叶刮开，这个0.8mm高的凸台刚好能卡住舱盖的内沿，不需要额外加魔术贴就能保证舱盖闭合的紧密性，同时不会给舱盖拆装带来额外阻力。

翼尖的切角设计不是单纯的造型处理，切角的角度刚好抵消飞翼布局常见的翼尖涡流诱导阻力，扫描数据里保留了切角处的微小曲面弧度，加工时如果把这个位置做成直角，飞行时很容易出现翼尖失速导致的坠机，顺着原曲面的弧度做0.5mm的倒角处理，就能在不改变原有气动特性的前提下，避免翼尖磕碰时出现的泡沫崩边问题。机身中段的翼型厚度变化过渡平缓，最厚处的位置刚好落在机身重心区间，安装电池和飞控设备时，不需要额外增加配重块就能把重心调整到设计位置，能有效降低整机起飞重量，提升续航表现。

日常实训教学中使用这套数据做手板加工练习，可以让学员直观理解飞翼布局的曲面分型逻辑，避开逆向建模中常见的曲面连续性问题，不需要从零开始绘制曲面就能快速掌握航模机体的加工工艺要点，加工完成的机体可以直接用于日常飞行练习，相比市面上售卖的成品空机，能让学员完整参与从曲面处理到加工装配的全流程，理解每个结构细节对应的实际飞行需求，而不是单纯按照图纸尺寸做无意义的建模练习。
