delta打印机用球头螺柱磁球连接组件

　　在delta结构3D打印机的末端执行器适配场景中，这类带六角安装座的球头磁连接组件，是解决快换效应器定位精度与装拆效率矛盾的典型结构件。日常做打印任务切换时，不同功能的效应器比如挤出头、激光雕刻头、吸盘拾取头需要频繁更换，传统的螺栓锁紧方式每次换型都要拧动紧固件、重新校准Z轴零点，不仅耗时久，反复拆装带来的螺纹磨损还会逐步累积安装间隙，最终影响打印首层的贴合一致性。这个组件的设计核心就是用球面磁吸配合替代刚性螺纹锁附，球头部分采用高剩磁的磁性材料加工，配合效应器端的凹球面磁吸座，安装时只要将效应器靠近球头，球面的自定心特性会自动引导组件滑入配合位，不需要目视对准销孔或者螺纹，装拆动作可以在两秒内完成，而且球面配合的接触面积远大于平面磁吸，抗侧向倾覆力矩的能力更强，打印过程中喷头快速往复移动时，不会因为加减速的惯性出现效应器偏移错位。

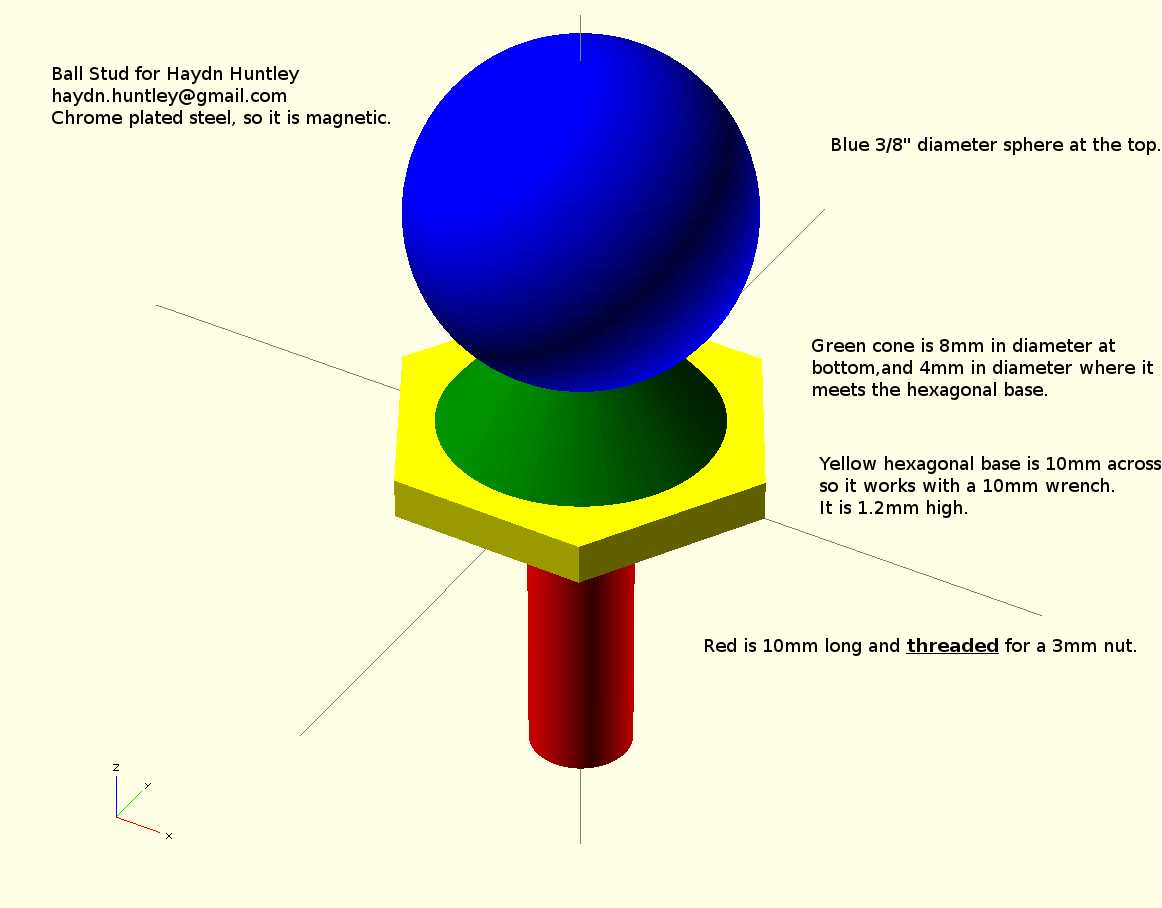

　　从结构细节来看，下部的外螺纹段是用来固定在delta臂的末端动平台上的，螺纹规格适配市面上主流并联臂3D打印机的动平台安装孔位，不需要额外扩孔或者做转接件，直接拧入后靠六角台的端面贴合动平台表面完成轴向定位，六角台的对边尺寸做了标准化设计，用普通活动扳手或者开口扳手就能完成锁紧，不需要定制专用工装。中间的六角座除了承担安装锁紧的受力面作用，还做了足够的厚度设计，避免螺纹拧入时应力集中导致座体开裂，毕竟打印过程中动平台的高频往复运动带来的振动会持续作用在连接位置，壁厚不足的话很容易在长期使用后出现疲劳断裂。上部的球体部分做了高精度的球面加工，表面粗糙度控制在Ra1.6以内，和效应器端的凹球面配合时，接触贴合率能达到90%以上，既保证了磁吸力的有效传导，也避免了球面间隙导致的 effector 晃动，要知道delta打印机的末端哪怕0.1mm的晃动，在打印薄壁件时都会出现明显的层纹缺陷。

　　实际使用中，这个磁球组件的安装边界也需要注意，螺纹段拧入动平台的深度不能超过六角座的厚度，否则会顶起六角座导致端面无法贴合动平台，引入安装倾斜误差；球体顶端到六角座端面的高度尺寸是经过匹配计算的，刚好适配主流效应器的安装高度，更换效应器后不需要重新调整探针的触发高度，因为球面配合的定位基准是统一的，每次装拆后的重复定位精度可以控制在0.05mm以内，完全满足FDM打印的精度要求。另外这种磁吸连接方式还有一个隐性的优势，就是当打印过程中出现喷头撞机的情况，比如打印件翘边顶到喷头、移动路径超出打印范围时，磁吸力会先于结构件受力脱开，避免刚性连接导致的并联臂变形或者步进电机丢步，相当于给末端执行器加了一层过载保护，减少设备故障后的维修成本。

　　从设计思路的角度看，这个结构没有采用复杂的卡扣或者气动快换结构，就是利用球面自定心+磁吸附的原理，用最少的零件实现了快换、定位、过载保护三个核心功能，零件加工只需要车削球面、铣六角、滚螺纹三个工序，加工成本远低于复杂的快换接头，而且没有易损的弹性零件，长期使用不需要更换弹簧或者卡扣，维护成本极低。对于做delta打印机改装或者自制3D打印机的结构工程师来说，这个组件的尺寸链设计很有参考价值，球面直径和磁吸力的匹配是经过验证的，既不会因为吸力太小导致正常打印时脱落，也不会因为吸力太大导致撞机时无法脱开保护结构，六角座的尺寸也预留了足够的扳手操作空间，安装时不会因为空间局促导致扳手打滑刮伤零件表面。
