Prusa i3钢架耗材导向限位结构

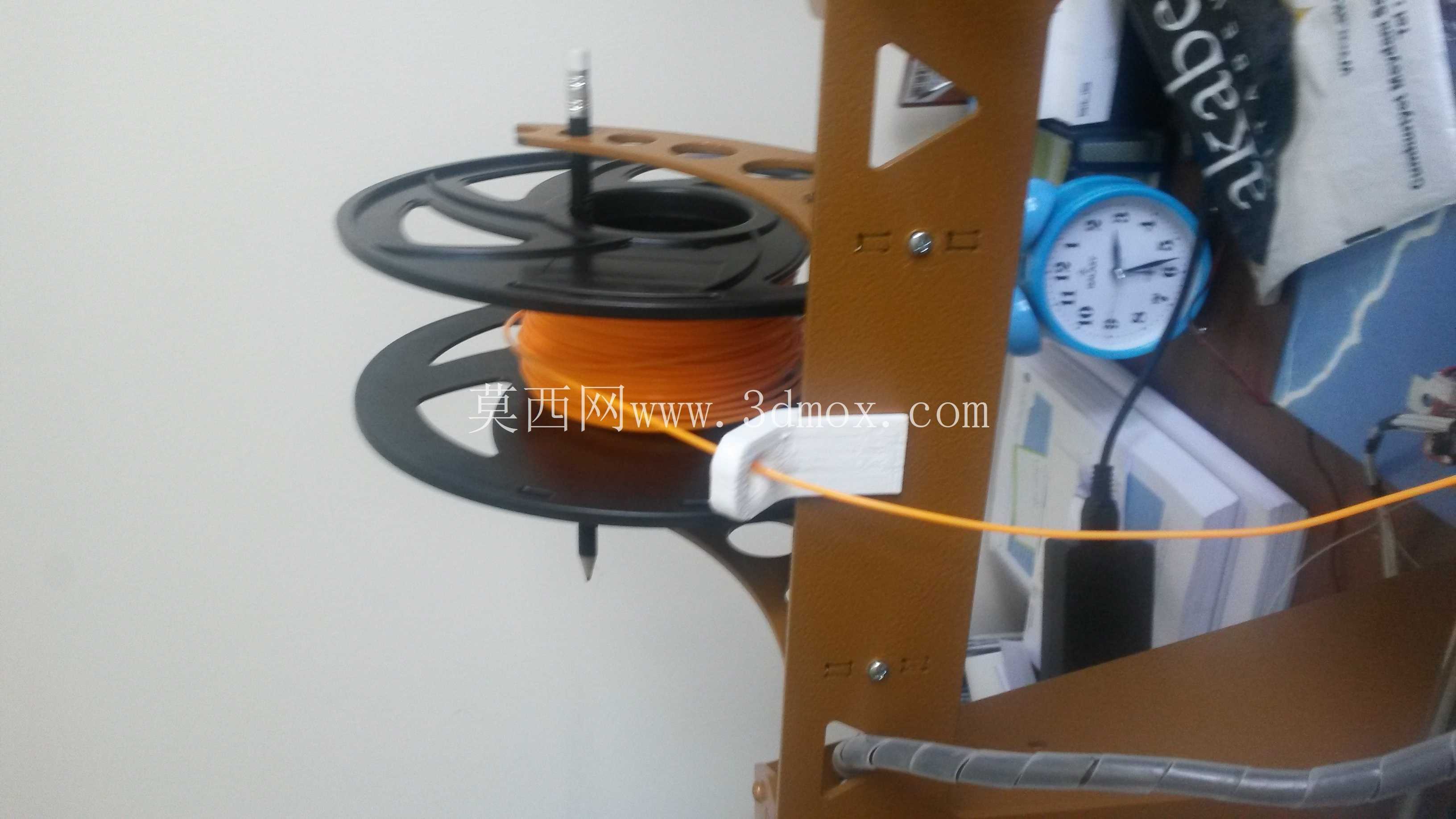

　　桌面级FDM3D打印设备日常运行中，耗材从料盘导出到挤出机构的路径稳定性，直接决定打印过程是否会出现断料、送料阻力过大、耗材缠绕卡滞等常见故障，这套适配Prusa i3钢架机型的耗材导向结构，正是针对这类现场使用痛点做的针对性结构优化。从实际装机场景来看，多数入门级钢架Prusa i3机型出厂时并未配置专门的料架导向件，料盘多直接架设在机架顶部的悬臂轴上，耗材从料盘拉出后会直接斜向接入挤出机进料口，当料盘上耗材剩余量变化、或者设备做XY轴快速移动打印时，耗材的导出角度会持续发生无规则偏移，轻则加大挤出齿轮的送料负载，导致送料步进电机丢步出现打印层厚不均，重则耗材会卡在料盘边缘与机架的缝隙里，直接造成打印中途断料报废。这套导向结构的安装位置恰好选在料盘出线侧与机架横梁的衔接处，整体采用悬臂式固定设计，直接通过两颗内六角螺丝锁紧在棕色钢架的侧面安装孔位上，不需要对原有钢架做任何打孔、切割等二次改装，完全匹配原有Prusa i3钢架的安装孔距，安装后导向件的出线口中心恰好对准挤出机进料口的垂直运动路径，不管打印头在XY平面移动到哪个成型区域位置，耗材从导向件导出后到进料口的角度偏差都能控制在5度以内，大幅降低送料路径的角度突变带来的阻力波动。

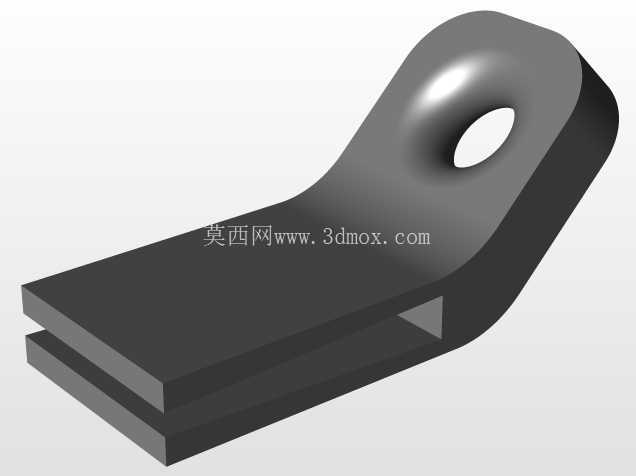

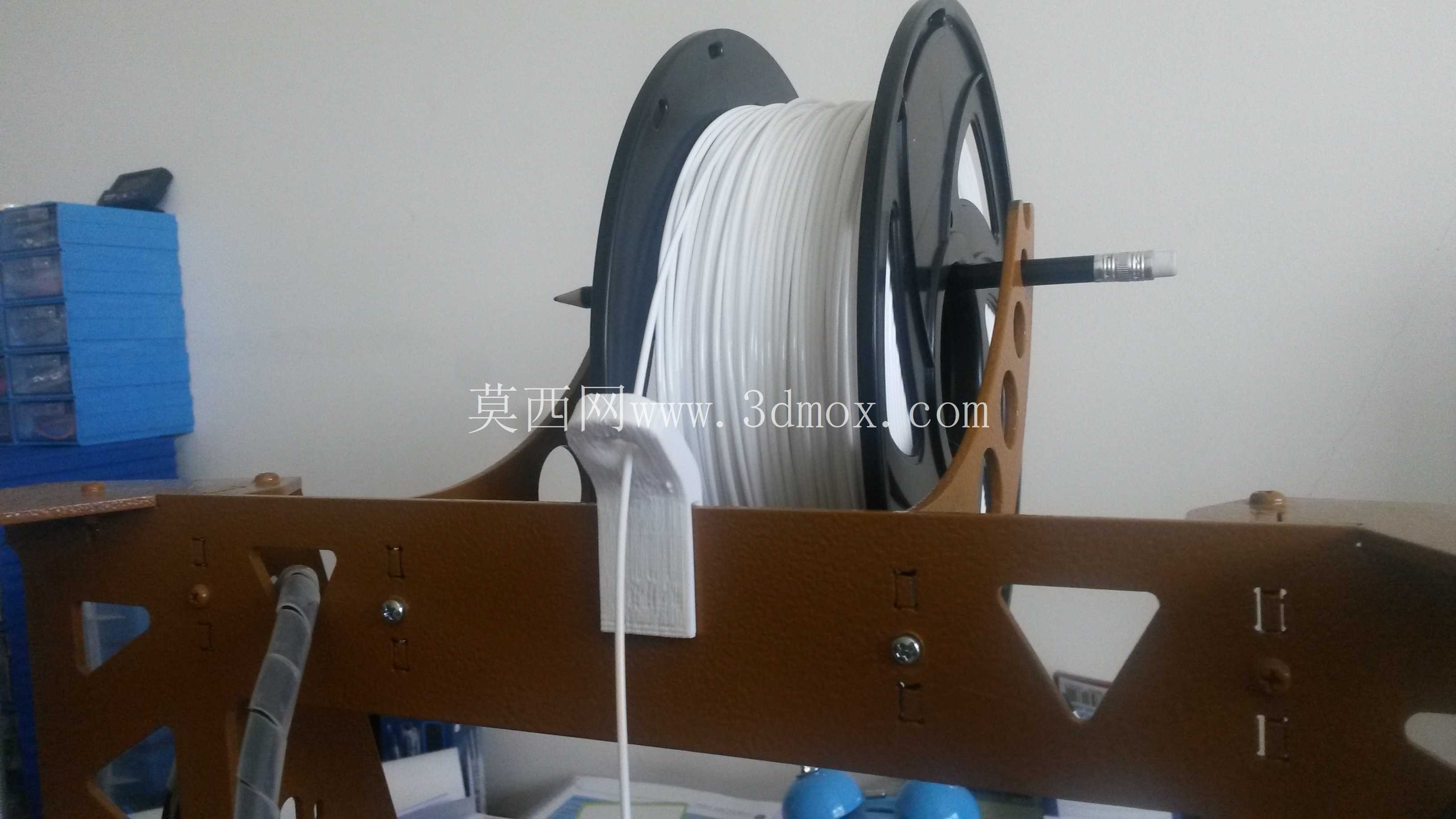

　　结构本身做了分体式设计，与机架接触的固定座采用和机架同宽的贴合面，锁紧后不会出现悬臂晃动的问题，伸出的导向臂上预留了耗材穿过的光滑导孔，导孔内壁做了圆角过渡处理，不会刮伤PLA、ABS、TPU等不同材质耗材的表面，避免耗材表面的切削碎屑掉入挤出机构造成堵头。导向臂的长度经过反复校准，既不会因为距离料盘太近导致耗材出线时弯折半径过小产生白痕折损，也不会因为距离太远导致耗材在快速送料时出现甩动晃荡的问题，适配1kg标准规格的3D打印耗材料盘，料盘轴直接穿在钢架顶部的镂空安装位上，料盘转动时的出线点始终落在导向件导孔的捕捉范围内，不需要额外调整料盘的轴向固定位置。

　　从实际使用的适配边界来看，这套结构完全适配标准2020型材搭建的Prusa i3钢架机型，安装后不会和X轴的同步轮、传动皮带产生运动干涉，导向件的最外端距离X轴运动部件的安全间隙保留了8mm以上，即便打印头做最高速的往复运动，也不会碰到导向结构。针对柔性耗材打印的场景，这套导向结构的作用更加明显，TPU这类柔性耗材本身抗弯折能力弱，如果送料路径过长没有支撑，很容易在送料过程中出现弯折堆料，导致挤出不畅，加装这个导向件之后，耗材从料盘出来到挤出机的悬空段长度缩短了60%以上，柔性耗材送料时的弯曲变形被完全限制，即便是60mm/s的速度打印TPU耗材，也不会出现送料打滑的问题。

　　结构本身没有多余的复杂零件，整体为一体化加工成型，没有活动铰接部件，长期使用不会出现松动磨损的问题，导孔位置预留了足够的磨损余量，即便长期使用出现轻微的耗材磨痕，也不会影响导向精度，日常维护只需要定期清理导孔内残留的耗材碎屑即可，不需要加注润滑油或者做额外的校准调试。在批量打印的生产场景下，这套导向结构能大幅降低设备的无人值守故障率，很多桌面打印工坊的多台Prusa i3设备连续运行时，耗材卡滞导致的打印废品占总废品率的三成以上，加装这类导向结构后，送料路径的稳定性大幅提升，不需要操作人员频繁巡查每台设备的料盘出线状态，能有效降低连续生产的人工巡检成本。另外结构的安装位置避开了设备的散热风道，不会影响挤出机散热风扇的气流走向，也不会遮挡操作人员观察打印层的视线，打印过程中可以直观看到耗材从导向件进入挤出机的状态，出现异常能第一时间发现。
