龙门式建筑混凝土增材制造打印设备

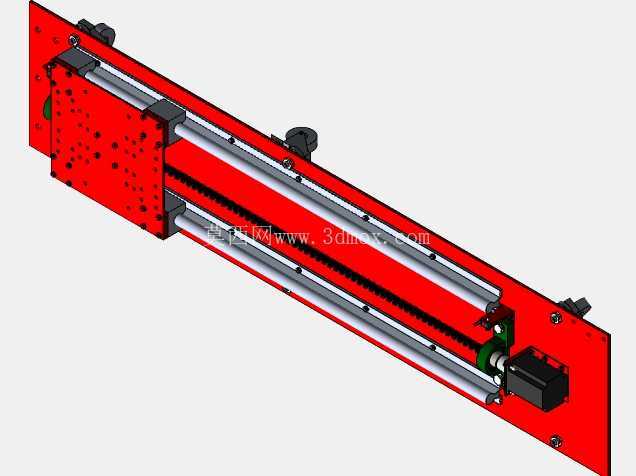

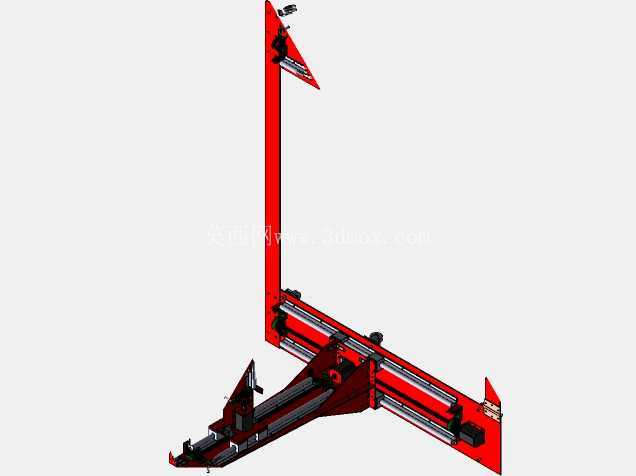

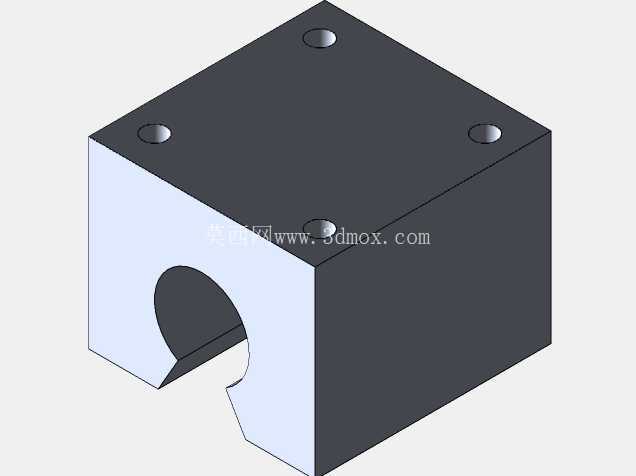

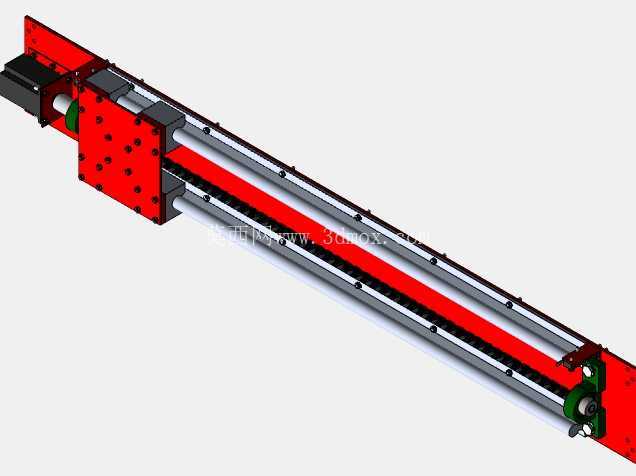

　　这款龙门架构的混凝土打印设备，核心面向建筑施工领域的异形构件预制、低层建筑整体打印、景观混凝土造型快速成型场景，区别于传统模板浇筑工艺，可省去支模、拆模的多道工序，适配复杂曲面、镂空肌理等常规模板难以实现的混凝土结构成型需求，在装配式建筑预制件生产、乡村低层住宅建造、市政景观小品制作场景中，能大幅降低人工投入与模板耗材损耗。设备采用三轴龙门运动架构，X向双平行导轨横跨打印作业幅面，两侧通过线性滑块搭载Y向运动横梁，Z向立柱沿两侧竖直导轨实现抬升动作，打印喷头挂载在Y向横梁的滑座上，可沿横梁做横向进给，三个运动轴均采用伺服电机配齿轮齿条传动，兼顾大行程运动的稳定性与低速进给的位置精度，避免打印过程中喷头抖动导致的混凝土条带错位。

　　设计阶段优先考虑混凝土物料的输送连续性，喷头端集成了物料挤出机构与振动夯实模块，挤出螺杆的转速与龙门运动速度做联动匹配，可根据打印路径的曲率自动调整挤出量，在转角位置自动降速并减少出料，避免混凝土堆料造成的层厚偏差；振动模块紧贴出料口位置，在每层混凝土挤出后同步做微幅振动，让层间混凝土结合更紧密，减少打印件内部孔隙，提升成型构件的结构强度。设备的安装边界需匹配最大打印幅面预留空间，X向导轨两端需预留不少于1.2米的检修与电机安装空间，Z向立柱顶部需预留0.8米的传动机构维护空间，设备基础需做水平硬化处理，平面度误差控制在每米2毫米以内，避免导轨安装后出现扭曲变形，影响运动精度。

　　喷头部分做了快拆结构设计，日常维护时可快速拆卸料腔与挤出螺杆，清理残留的凝固混凝土，料腔内壁做了耐磨涂层处理，适配含粗骨料的混凝土物料输送，减少长期使用后的内壁磨损。设备的运动路径规划支持断点续打功能，遇到临时停机或物料补充的情况，可记录当前打印位置，恢复作业后自动对齐最后一层的打印路径，避免出现层间错位的断痕。考虑到施工现场的复杂工况，所有传动导轨都配备了可伸缩的防尘护罩，避免混凝土飞溅、粉尘落入导轨滑块内部，延长传动部件的维护周期；电气控制柜体做了防尘密封处理，可适配户外露天作业的使用环境，线缆全部采用拖链收纳，避免运动过程中线缆拉扯磨损。

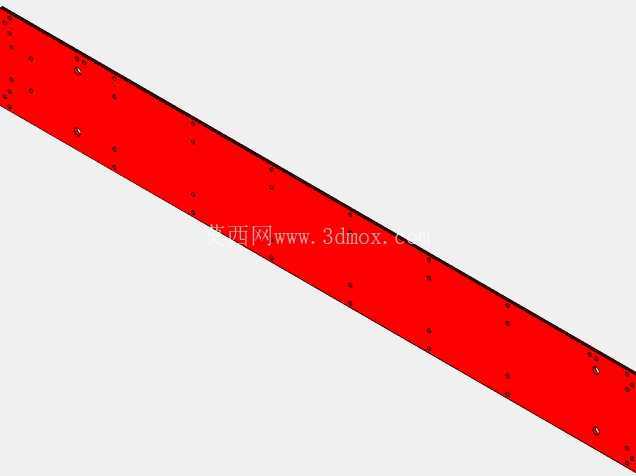

　　在功能适配性上，设备可根据打印构件的尺寸调整Z向单次抬升的层高，适配不同颗粒度的混凝土物料，针对薄壁结构打印可更换小口径出料嘴，针对大体积实心构件打印可更换大口径出料嘴提升作业效率，横梁上预留了辅助功能模块的安装接口，可后续加装抹平装置、骨料喷洒装置，拓展不同工艺的打印需求。结构设计阶段做了整体刚度校核，龙门横梁采用箱型焊接结构，在最大伸出位置的挠度变形控制在0.3毫米以内，避免长跨度作业时喷头下沉导致的层厚不均，两侧Z向立柱的导向面经过精磨处理，保证两侧立柱的运动同步性，避免横梁倾斜影响打印精度。设备的物料输送管采用耐磨橡胶软管，沿拖链布置，可随喷头运动灵活弯折，管路接头采用快插式结构，日常更换管路时无需工具即可完成操作，减少现场维护的时间成本。
