剖视展示带轮装配组件结构设计

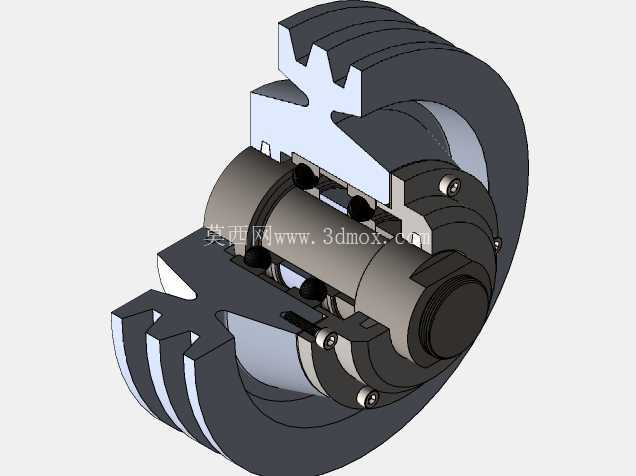

　　这套带轮装配组件的剖视模型，完整还原了实际工业传动场景中V型带轮的内部装配逻辑，做剖切处理的核心目的是把平时被轮体包覆的内部配合关系完全展露，方便结构设计人员核对各零件的配合公差、装配顺序以及受力传递路径，不用反复拆解实体样件就能排查设计阶段的干涉问题。在实际工业场景里，这类带轮组件大量用在中小功率的动力传递环节，从普通输送线的动力端、小型机床的主轴传动，到农用机械、轻工设备的动力输出单元都能见到它的身影，靠V型带和轮槽的摩擦力传递扭矩，相比齿轮传动有缓冲吸振、过载打滑保护后端设备的优势，安装时对轴系对中度的要求也比刚性传动低很多，适合工况有小幅振动、安装基准存在少量偏差的场景。

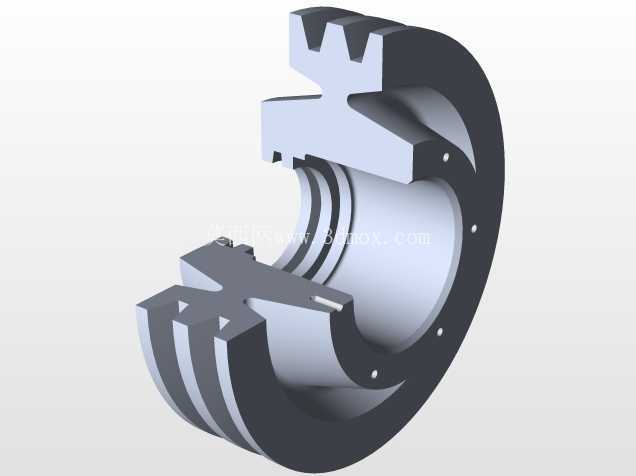

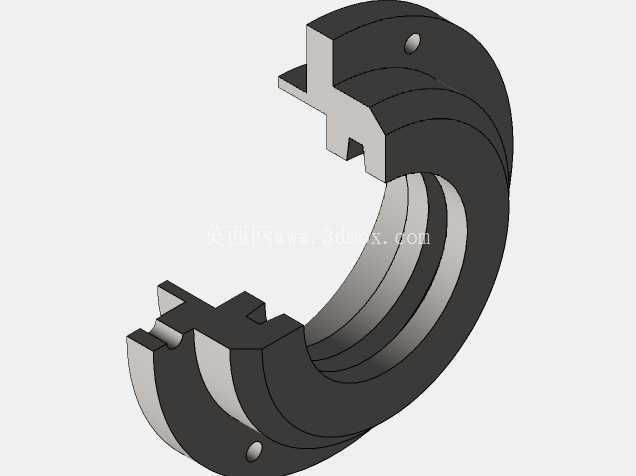

　　从结构设计逻辑来看，轮体采用双槽V型带轮廓，轮槽的角度、深度都遵循通用V带的配合标准，能适配市面上常规的对应型号三角带，不需要单独定制传动带，后期维护替换的成本很低。轮体中心的装配腔做了阶梯式设计，两端预留了轴承安装位，中间的空腔用来容纳轴套、锁紧滚珠以及定位销结构，这种设计把轴承的支撑位置尽量向轮体两侧分布，拉大了两个支撑点的跨距，能有效降低带轮运转时的径向跳动，避免带轮偏磨导致传动带过早失效。

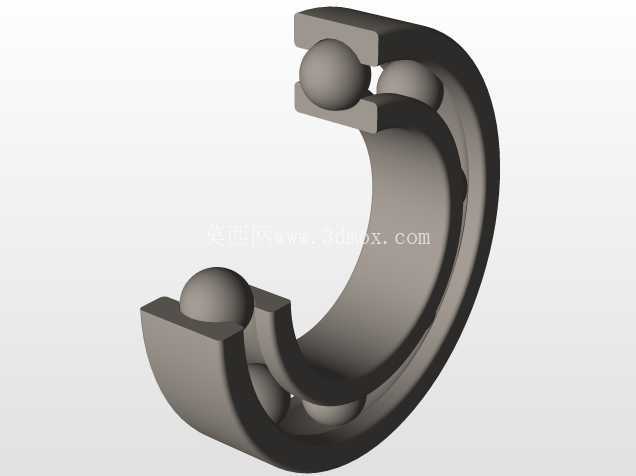

　　内部的锁紧结构采用钢珠配合偏心锁紧套的方案，安装时不需要额外加工键槽，只要把轴穿入中心孔后拧紧锁紧端盖，钢珠就会在斜面的挤压下抱紧转轴，既能传递额定扭矩，又能在过载时产生小幅滑移保护轴系，对一些经常需要调整带轮轴向位置的调试场景非常友好，不用反复拆装键连接就能快速调整带轮的安装位置。从安装边界来看，轮体的最大外径、轮槽的中心距都按照通用传动舱的预留空间做了适配，中心轴孔的直径覆盖了常用的电机输出轴、减速器输出轴尺寸范围，两端轴承的外径和安装腔采用基孔制过渡配合，装配时不需要额外修配就能保证轴承的同轴度，端盖上的紧固螺钉采用内六角圆柱头螺钉，沉孔深度完全容纳螺钉头，不会突出端盖平面，避免运转时剐蹭周边的防护结构。

　　设计时特意把内部的润滑油道预留了微小间隙，轴承装配后可以通过端盖的预留注油孔补充润滑脂，不用拆解整个轮组就能完成日常维护，轮体的材料默认采用灰铸铁铸造，具备足够的强度和耐磨性，同时铸铁的阻尼属性能吸收传动过程中的振动，降低运转噪音，对于一些有轻量化需求的场景，也可以把轮体材料替换为铸铝合金，只需要调整轴承安装位的过盈量就能适配材料的强度变化。整个装配体的配合间隙都经过实际工况校核，轴承内圈和转轴、外圈和轮体安装腔的配合公差符合机械设计手册的推荐值，锁紧钢珠的数量和分布经过扭矩验算，能保证额定载荷下不会出现打滑松脱，轮槽的表面粗糙度要求控制在合理范围，既不会因为太光滑导致传动带摩擦力不足，也不会因为太粗糙加速传动带的磨损。在做三维建模的时候，所有零件的装配约束都完全按照实际装配顺序设置，从转轴穿入、轴承压装、锁紧套放入、钢珠装填到端盖紧固的每一步都没有干涉，剖切位置特意选在过轴线的半剖位置，既能展示外部的轮槽轮廓，又能完整呈现内部所有零件的配合关系，结构设计人员可以直接参考这个模型的配合关系调整自己的传动结构设计，也能用来做装配工艺的演示素材，帮助一线装配人员理解内部结构，避免装错零件顺序导致的组件报废。
