适配22mm铝管的轴承式线性滑道结构

在桌面级FDM3D打印设备的传动系统改造场景里，不少从业者都遇到过原厂线性滑轨采购成本高、供货周期长的问题，尤其是小尺寸桌面机型的Z轴或者小型平移轴，原厂配套的精密线性导轨往往占了整机硬件成本的不小比例，对于做设备迭代测试、小批量自制机型的团队来说，这笔开销完全可以通过结构优化来压缩。这款适配22毫米外径五金铝管的转轮式滑道结构，就是针对这类需求设计的替代传动组件，核心思路是用标准深沟球轴承配合普通市售铝管，实现接近线性滑轨的导向精度，同时把单轴的传动导向成本压缩到原厂滑轨的十分之一以内。

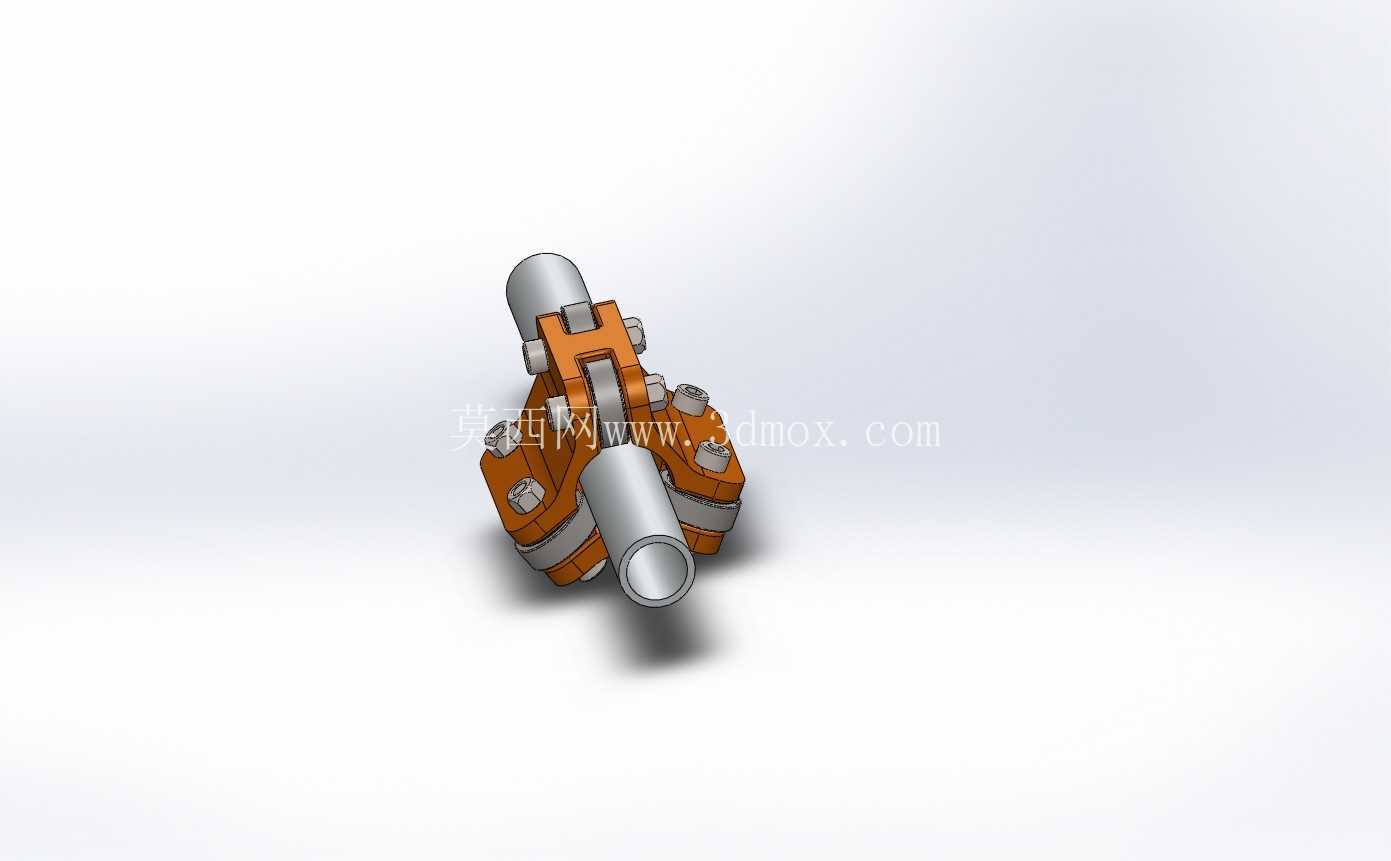

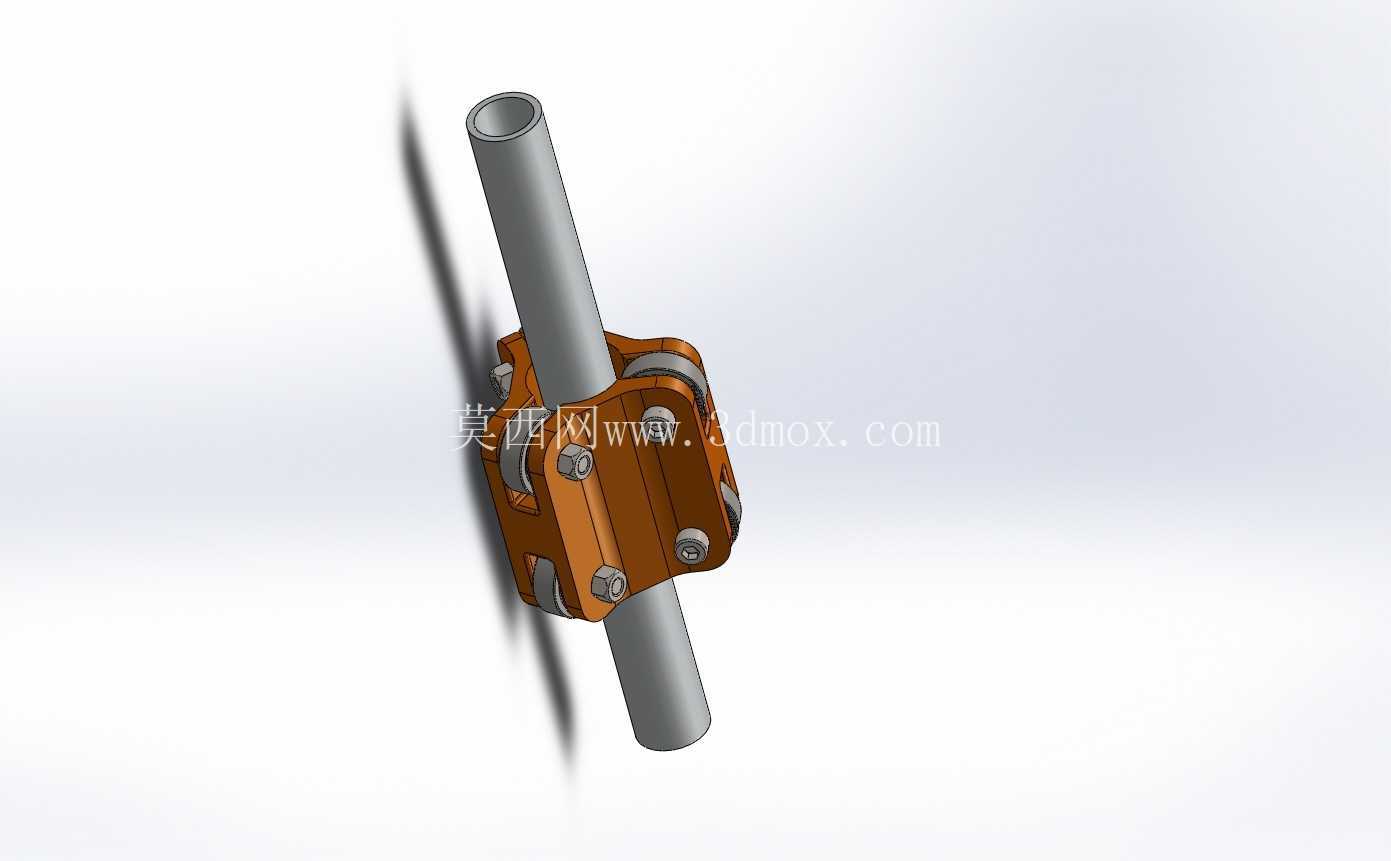

从实际安装边界来看，这套滑道的适配管料是市面上极易采购的标准22毫米外径五金铝管，不需要对铝管做二次精加工，只要保证铝管直线度满足常规传动要求即可，安装时不需要额外定制安装座，滑座本身的分体式夹装结构可以直接卡在铝管上，通过侧边的紧固螺栓调整夹持预紧力，适配不同直线度的管材，哪怕铝管存在轻微的外径公差，也能通过螺栓的锁紧量来补偿，不会出现卡滞或者间隙过大的问题。滑座内部的转轮结构，一共可容纳6颗608ZZ标准深沟球轴承，这种轴承是工业领域最通用的标准件之一，不管是五金市场还是线上渠道都能极低成本采购，更换维护不需要特殊工具，磨损后直接替换轴承即可，不需要整体更换滑座，后期维护成本极低。

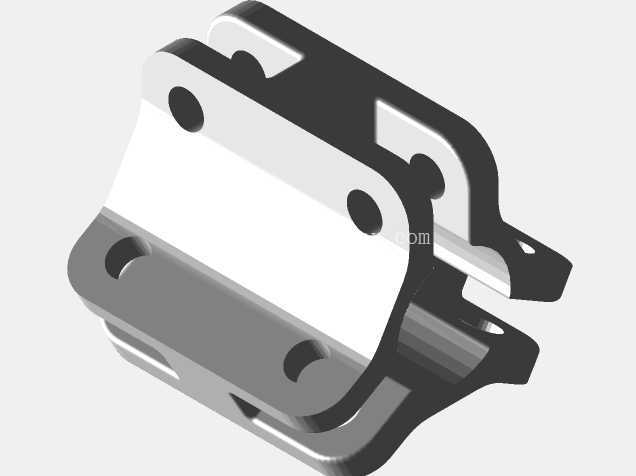

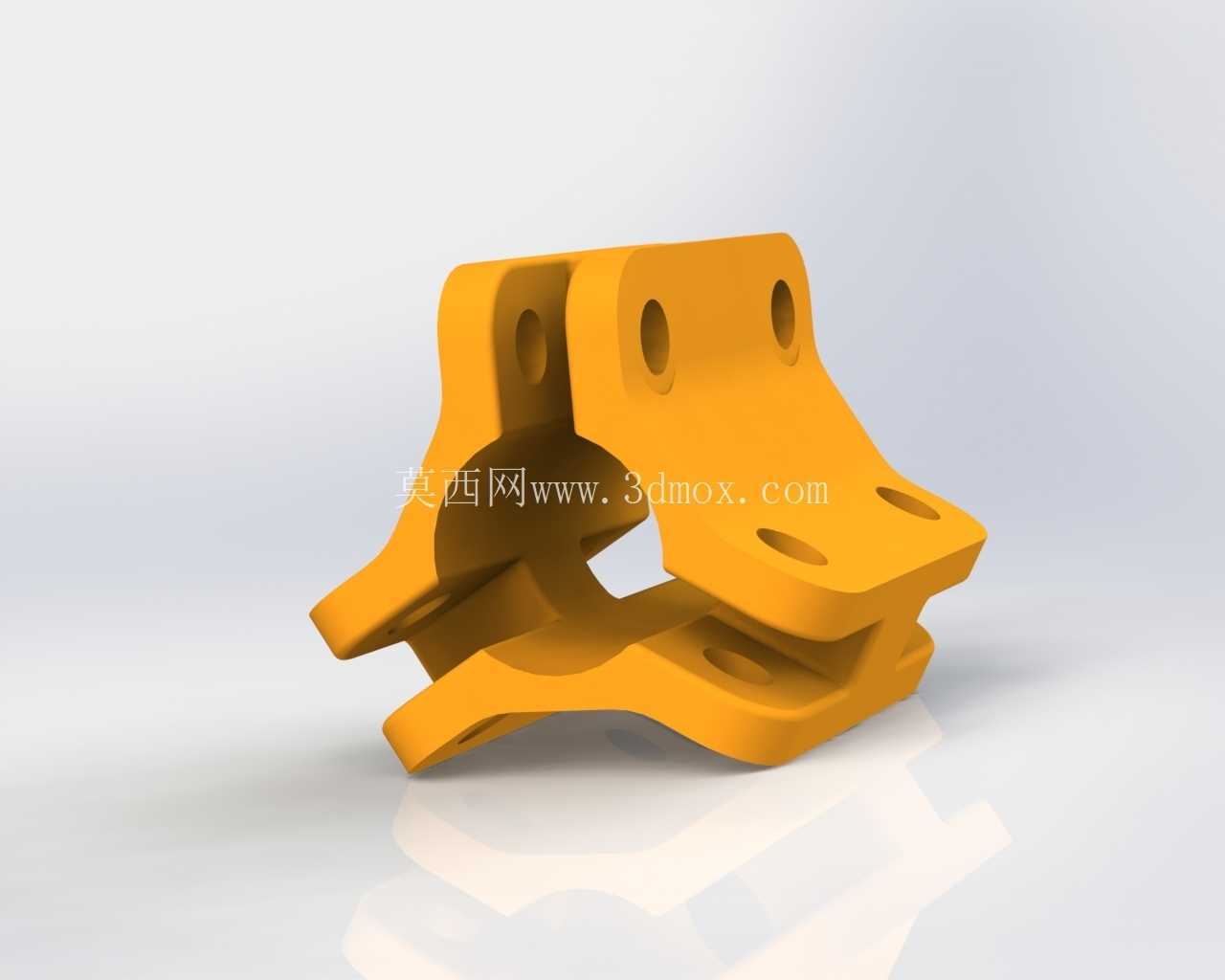

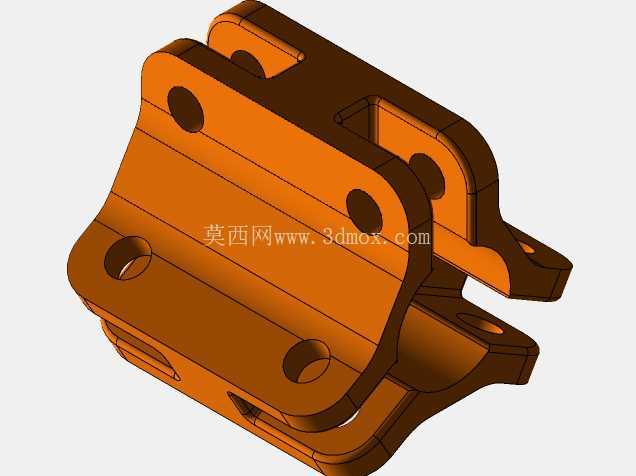

从功能特性上来说，这套滑道的轴承采用对称环抱式布局，轴承外圈直接和铝管外圆柱面接触，滑动过程中是滚动摩擦，相比传统的铜套或者塑料衬套滑动结构，摩擦阻力小很多，运行时的顺滑度完全能满足桌面3D打印、小型激光雕刻、轻型平移工作台这类低速轻载设备的传动需求。滑座的主体采用分体式抱夹结构，两个半壳通过螺栓锁紧，把轴承牢牢固定在安装位上，同时抱紧铝管，安装时不需要从铝管的端部穿入，可以在铝管的任意位置直接装拆，对于已经搭建好框架的设备来说，后期改造加装非常方便，不需要拆解原有框架结构，这一点在设备改造场景里实用性非常强。

设计思路上，这套结构没有追求过高的精度冗余，而是把成本控制、易维护性、易加工性放在了优先位置，所有的安装孔位、轴承位都是按照标准件的尺寸设计，不管是采用3D打印制作滑座主体，还是采用机加工方式做金属材质的滑座，都不需要复杂的工装，普通的桌面级FDM打印机就能打印出满足使用强度的滑座零件，对于个人DIY玩家、小批量做设备开发的团队来说，不需要投入开模或者精密机加工的成本，就能快速做出可用的传动导向组件。实际使用场景中，除了3D打印机的轴系改造，这套滑道还能用到小型自动化送料机构、轻型摄像滑轨、桌面级检测设备的平移台等场景，只要是负载在几公斤以内、运行速度不高的直线导向场景，都能通过调整滑座的数量、铝管的固定方式来适配需求。

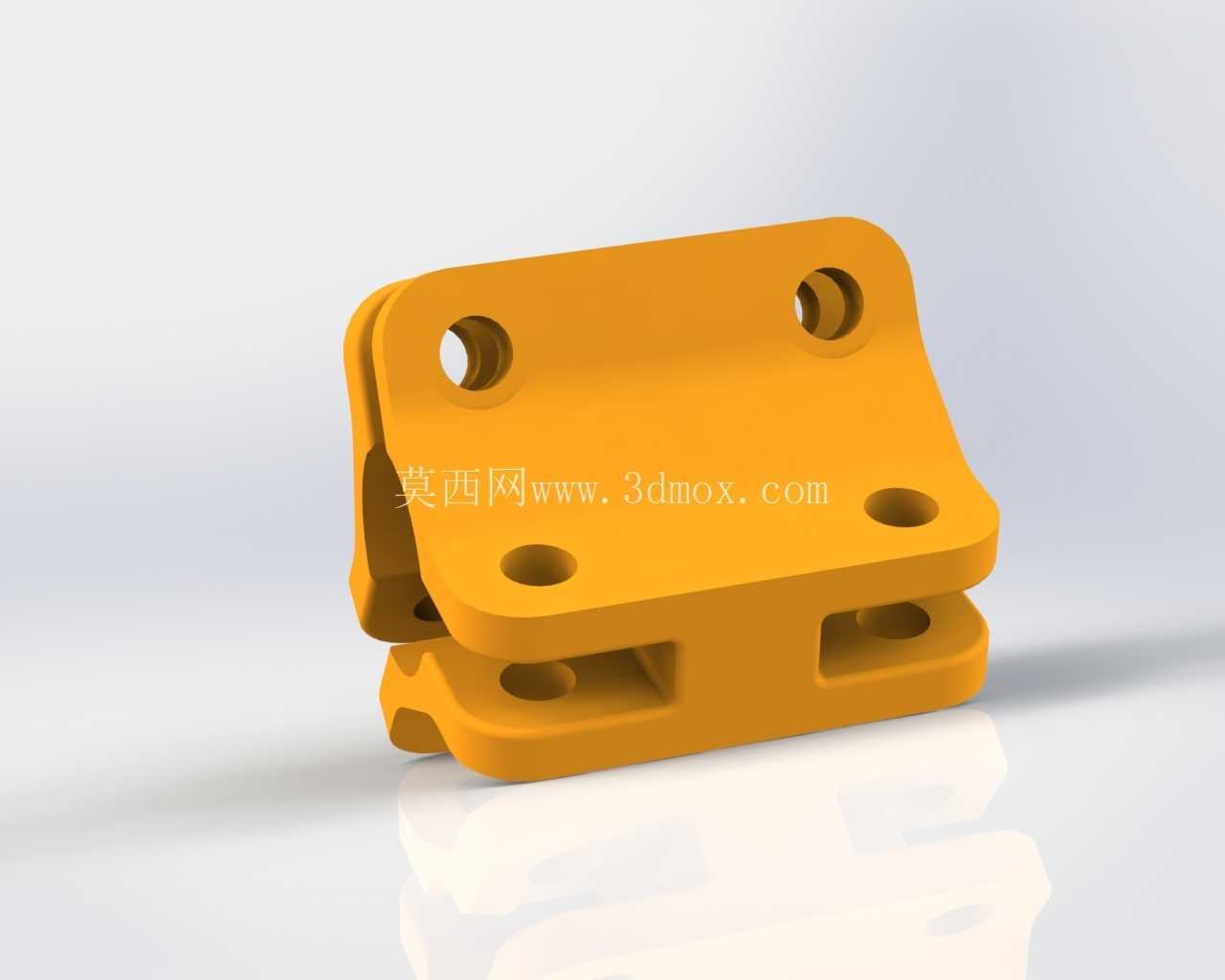

从安装尺寸来看，滑座本身的径向尺寸远小于同规格的标准线性滑块，在空间紧凑的小型设备里，不会占用过多的安装空间，滑座上预留的标准安装孔位，可以直接固定工作台、喷头支架、滑块连接板等常见的负载零件，不需要额外设计转接件。轴承的排布方式特意做了错位设计，保证滑座在铝管上滑动时，各个方向都有轴承承受载荷，不会出现侧向翻转的间隙，哪怕是承受一定的偏载，也能保持滑动的顺畅性，不会因为偏载出现卡滞。相比直接用单个轴承套在铝管上的简易结构，这种多轴承环抱的结构，接触点更多，受力更均匀，长期使用不会因为单点磨损导致精度快速下降，使用寿命比简易的单轴承结构长很多。在实际测试中，采用PLA材质3D打印的滑座，配合标准608ZZ轴承，在22毫米铝管上做往复运动，运行几万次后，轴承的磨损量极小，滑座本身因为没有直接和铝管摩擦，几乎不会出现磨损，只要定期给轴承做简单的润滑，就能长期保持稳定的运行状态。
