适配Arduino教学用小型皮带输送装置

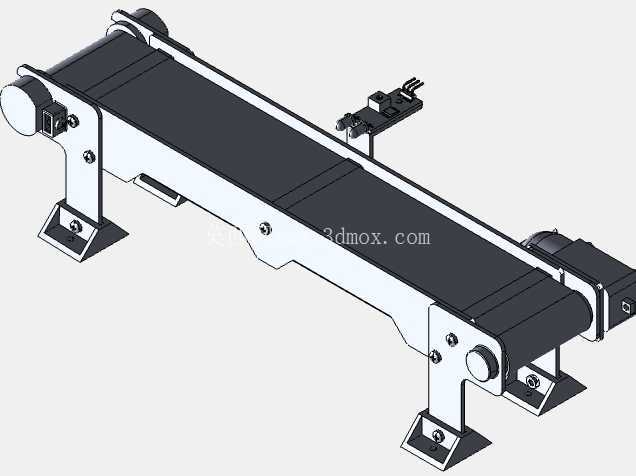

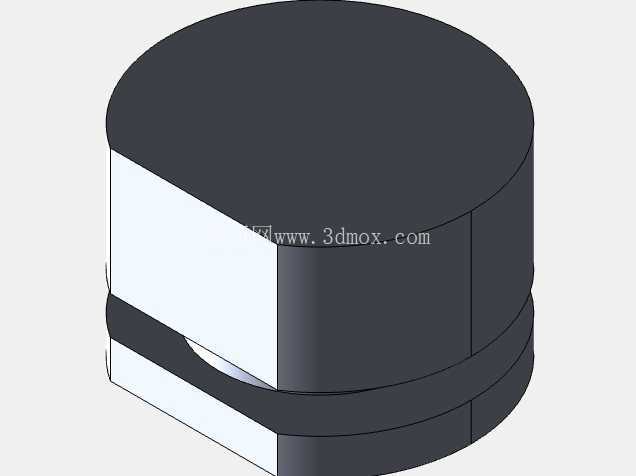

　　这款小型皮带输送装置的设计初衷，是面向开源硬件教学场景打造可实操的机械结构载体，区别于工业现场重载长距离输送设备，它的整体框架采用折弯钣金与型材结合的轻量化结构，支撑腿底部预留了标准安装孔位，可直接固定在教学实验台、桌面实训架上，不需要额外做大型混凝土基础预埋，安装边界控制在单张标准实验桌的可用范围内，不会占用过多实训操作空间。从功能实现逻辑来看，装置主动端搭载直流驱动电机，通过联轴器直接驱动主动辊筒转动，依靠辊筒与皮带接触面的摩擦力带动环形皮带做匀速直线运动，从动端配置张紧调节结构，可通过调整两侧固定螺栓的进给量改变辊筒中心距，补偿皮带长期运行产生的塑性伸长，避免运行过程中出现打滑、跑偏的问题，张紧行程预留了足够的调节余量，不需要频繁更换皮带就能满足长期实训使用需求。

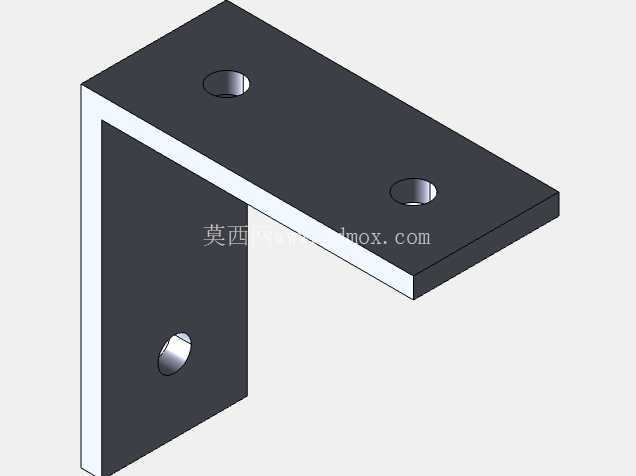

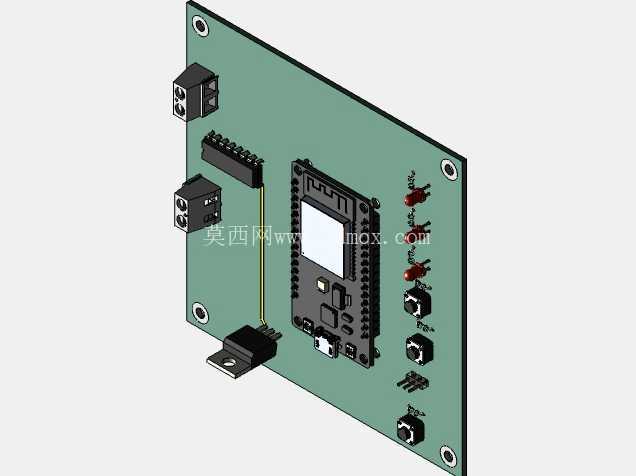

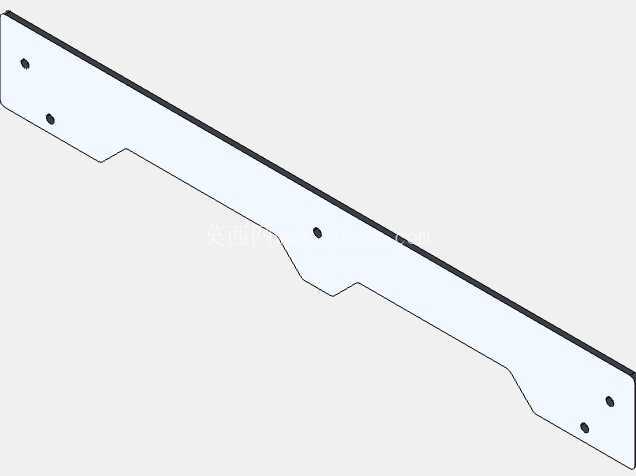

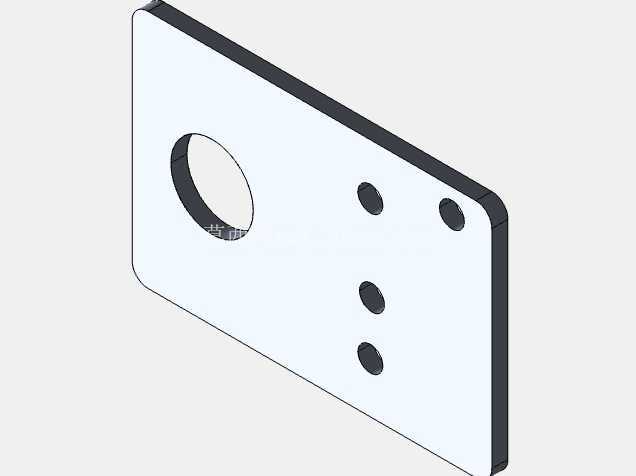

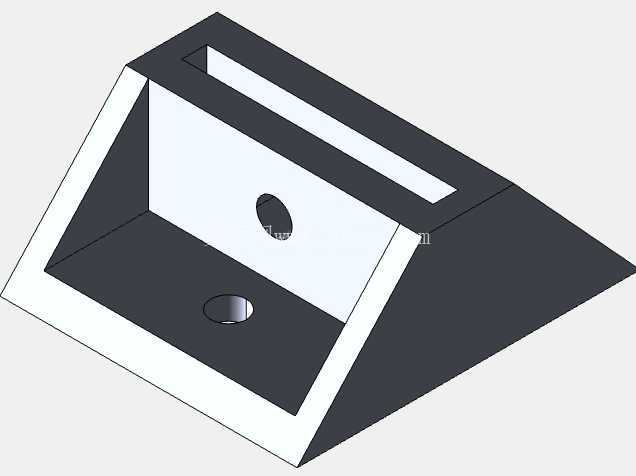

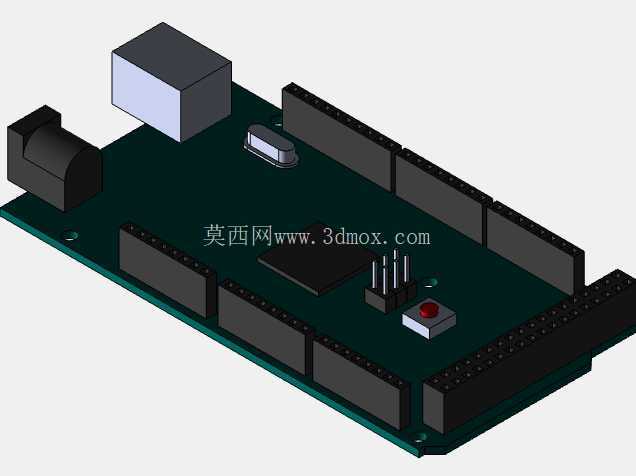

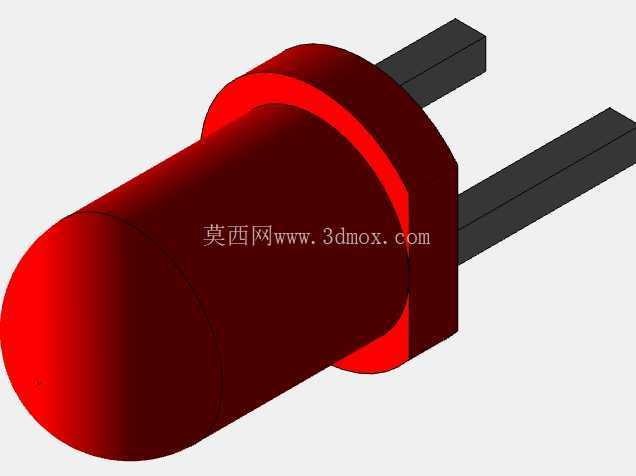

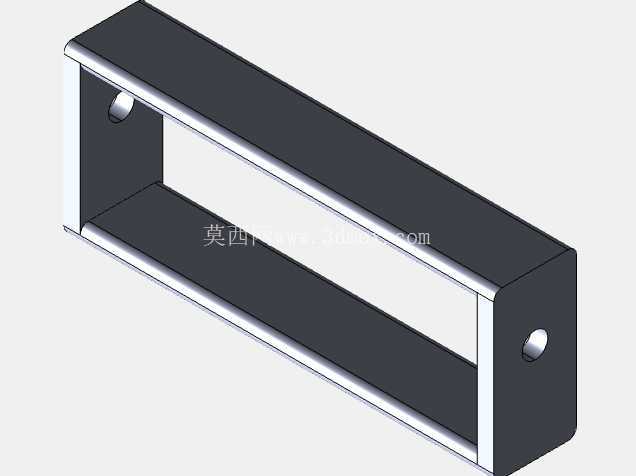

　　在输送面的侧方机架上，预留了光电传感器的安装位，可直接适配常用的漫反射式光电开关，传感器的安装支架做了长槽孔设计，能够根据实训需求调整检测高度与前后位置，配合Arduino控制板可实现物料到位检测、启停控制、计数统计等多种实训项目，覆盖机械结构装配、电气接线、控制逻辑编写等多个教学环节，让学习者能直观理解输送设备的机械传动原理与自动化控制逻辑。机架的整体结构做了简化设计，没有采用工业输送机常用的方通焊接框架，而是用折弯成型的侧板搭配横向连接筋保证整体刚性，既降低了整体重量方便教学场景下的搬运与拆解，也能让学习者清晰看到每一个连接部位的装配关系，侧板上的所有安装孔位都做了统一的孔径设计，常用的紧固件都能通用，方便实训过程中的拆装练习。

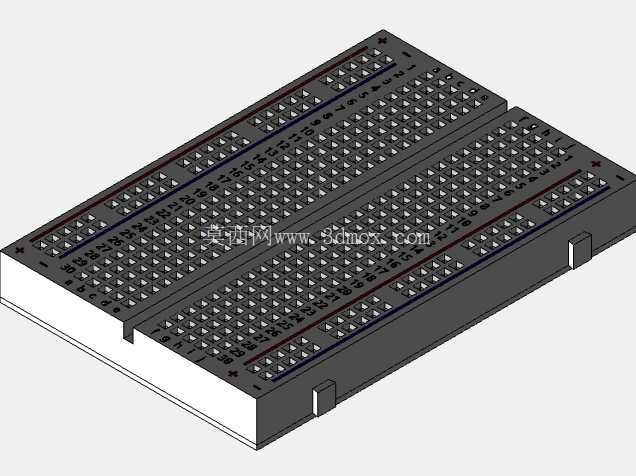

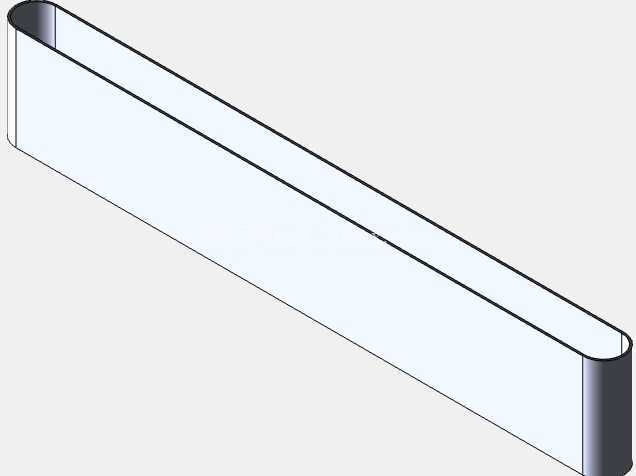

　　皮带选用的是哑光防滑PVC材质，表面平整摩擦力适中，既可以输送小型的塑料实训工件、纸质物料，也不会因为摩擦力过大导致工件卡滞时损坏驱动部件，辊筒两端采用标准深沟球轴承支撑，转动阻力小运行噪音低，适合在安静的教学室内环境使用，不会因为设备运行噪音干扰正常教学秩序。从安装适配性来看，装置的驱动电机接线端预留了标准接线端子，不需要额外焊接就能快速连接驱动板与控制单元，传感器的走线槽集成在机架侧板内侧，所有线缆都可以隐藏在机架内部，既避免实训过程中线缆剐蹭影响运行，也能让整体外观更整洁，方便学习者梳理电气接线逻辑。

　　不同于工业输送设备追求大负载、高速度的设计目标，这款装置的运行速度控制在适合教学观察的区间，皮带运行平稳无明显抖动，学习者可以清晰观察到皮带传动的整个过程，也可以通过调整控制板的输出参数改变运行速度，验证不同速度下的输送效果、传感器检测响应逻辑。在结构细节上，所有外露的紧固件都采用内六角圆柱头螺栓，螺栓头不会突出机架表面，避免运行过程中剐蹭操作人员或者输送的工件，支撑脚的底部做了折弯翻边结构，增大与安装面的接触面积，即使不做螺栓固定，放置在平整桌面上也能保持稳定，不会因为设备运行产生移位。装置的整体拆解难度低，所有部件都可以通过常用的内六角扳手完成拆装，适合教学场景下反复拆解装配，让学习者深入理解皮带输送机的辊筒布局、张紧结构设计、驱动单元安装位置等核心结构要点，也可以基于这个基础框架做二次拓展，比如在输送面末端加装分拣机构、在侧面加装扫码模块，拓展出更多的自动化实训场景。
