模块化皮带装载输送设备结构设计

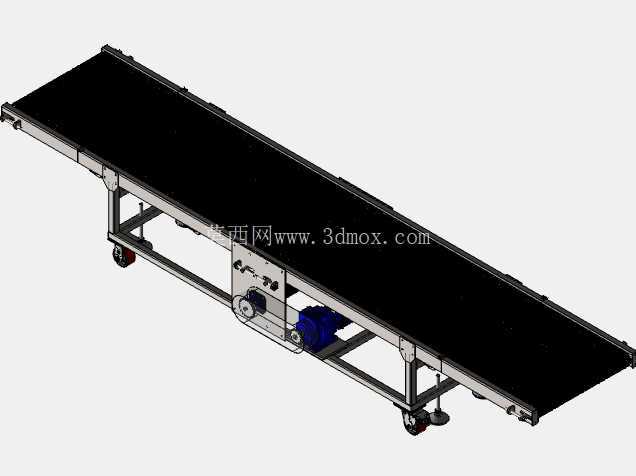

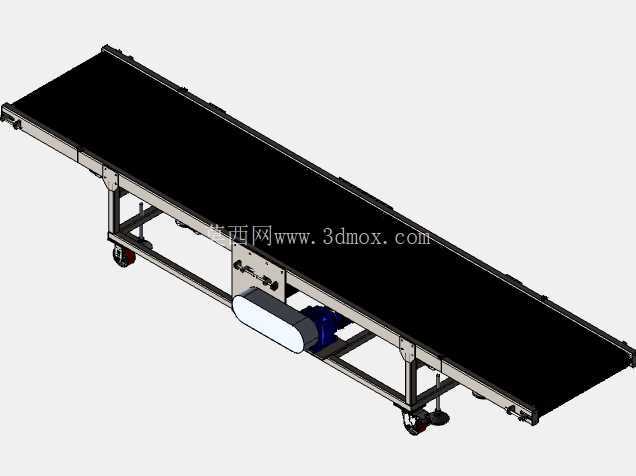

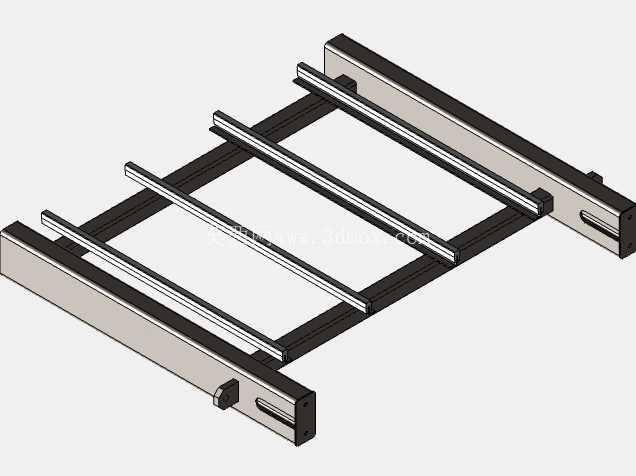

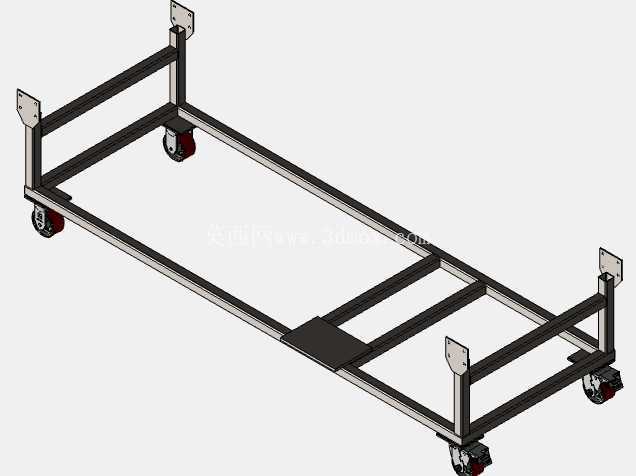

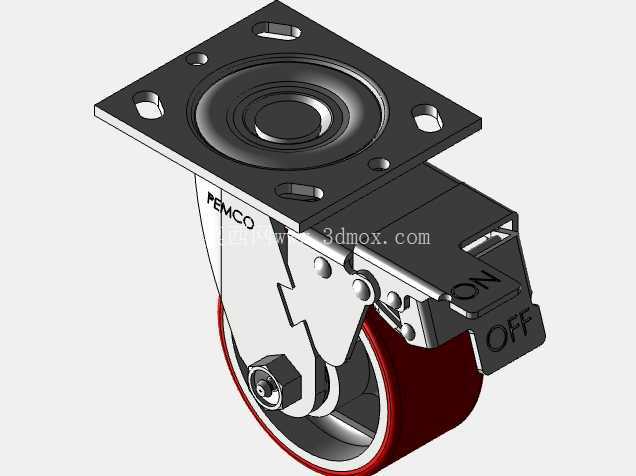

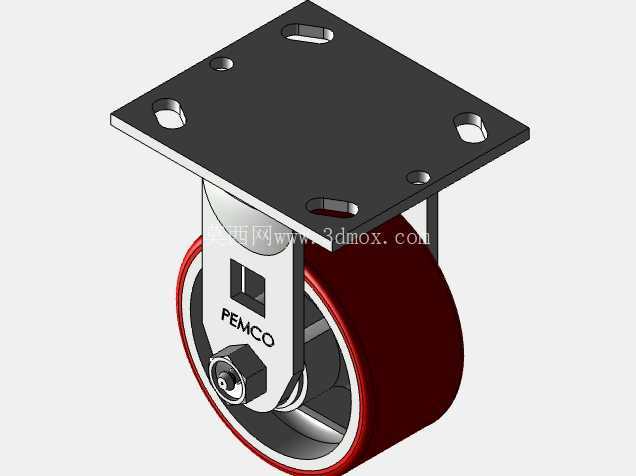

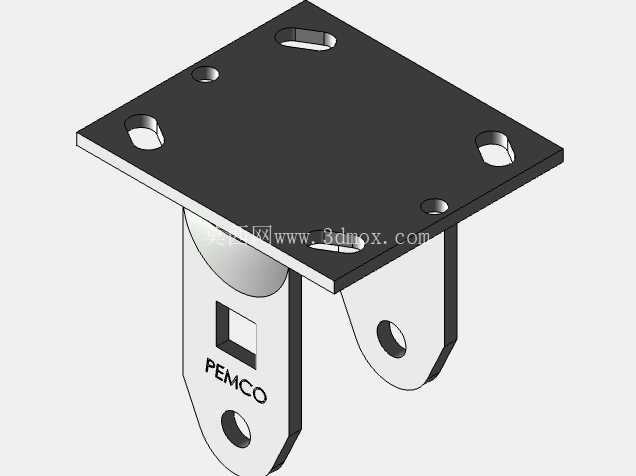

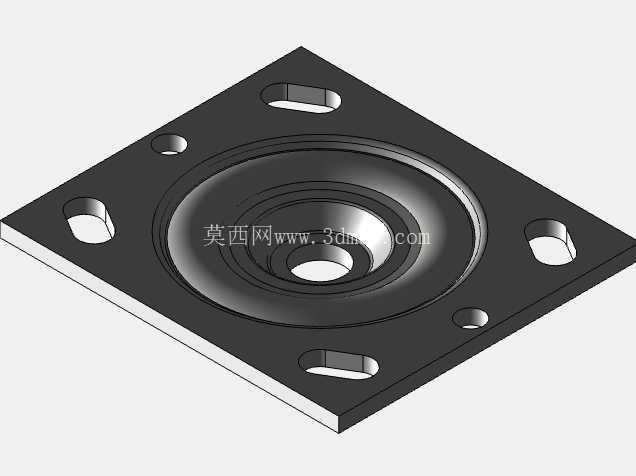

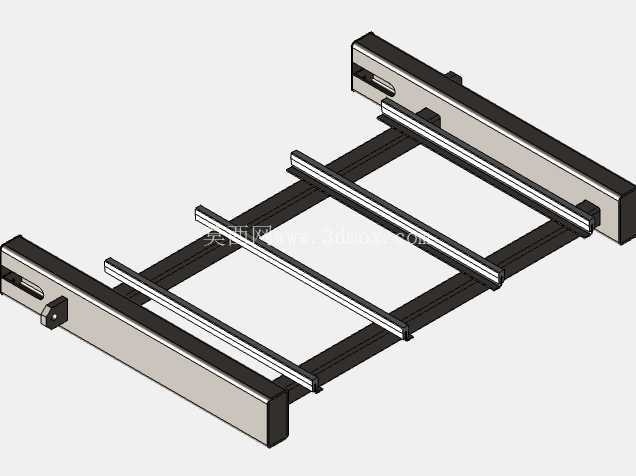

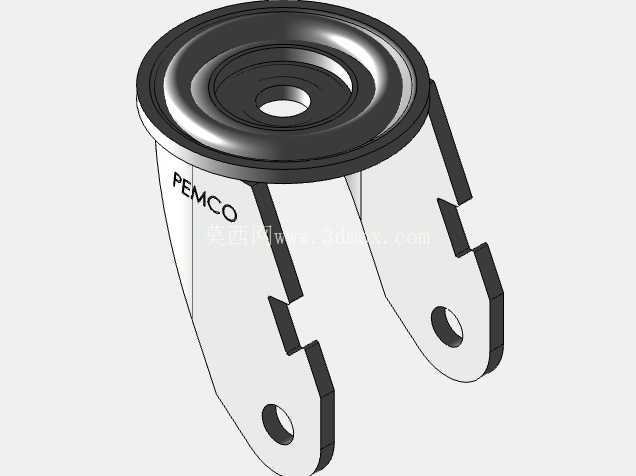

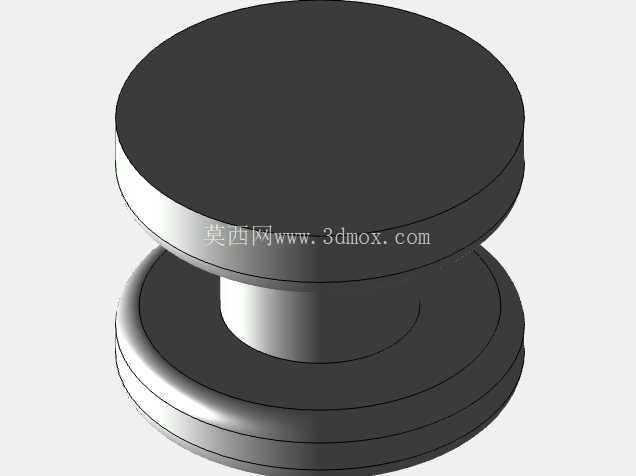

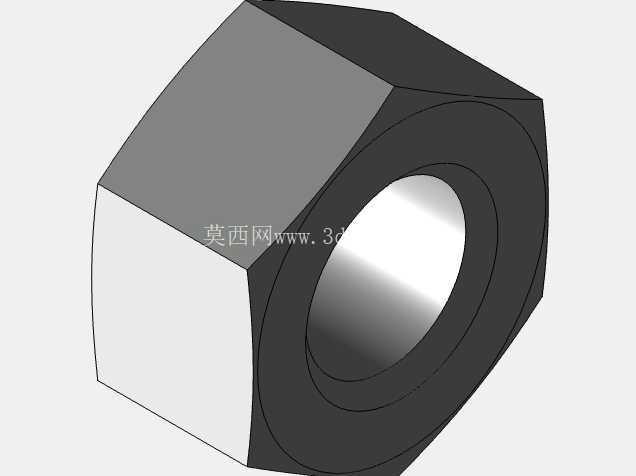

这款带式输送设备采用模块化设计思路，主体框架采用标准工业铝型材拼接搭建，无需复杂焊接工序，现场组装仅需配套标准紧固件即可完成，大幅缩短产线搭建周期，也方便后期根据产线布局调整进行长度拓展或模块替换。设备底部配置带刹车的万向脚轮与可调支撑脚组合结构，日常移位时可解锁脚轮推行，到位后锁死脚轮同时旋下支撑脚接触地面，抵消运行时的振动偏移，保障输送过程的稳定性，支撑脚的调节行程可适配车间地面50mm以内的高度差，无需额外垫设找平件。

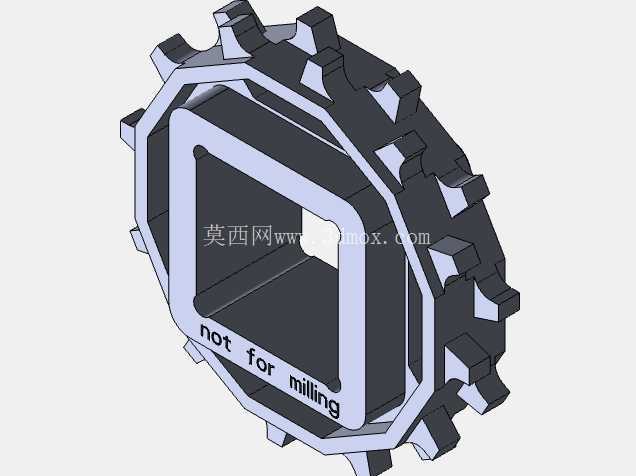

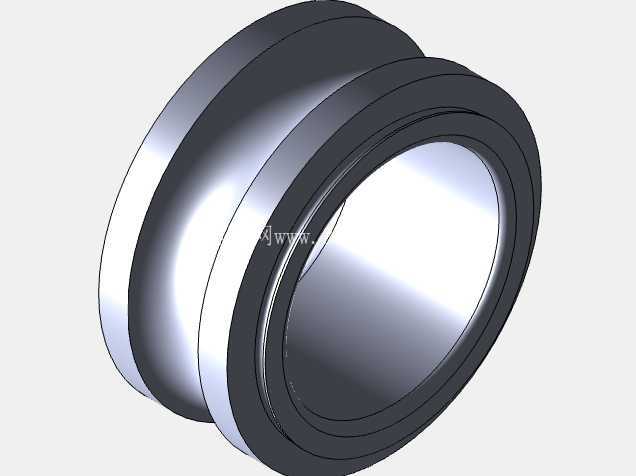

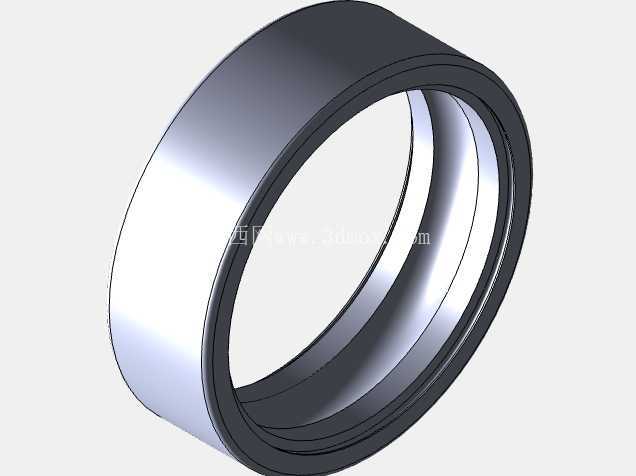

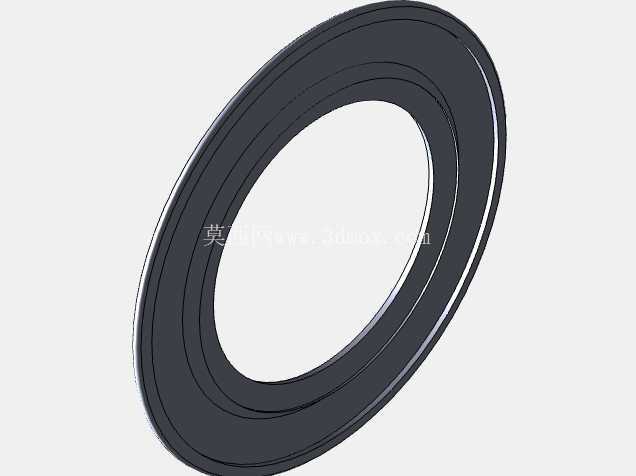

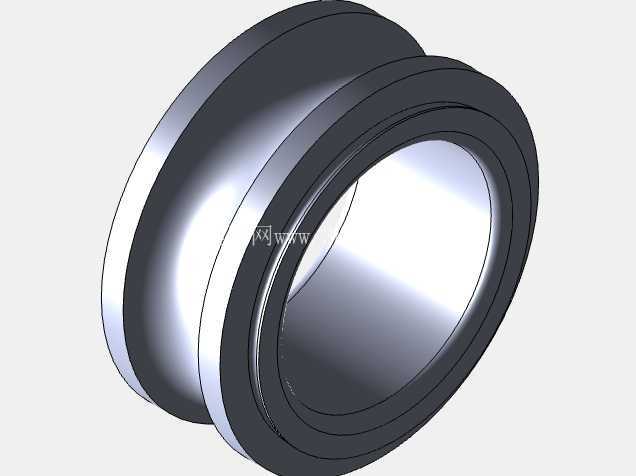

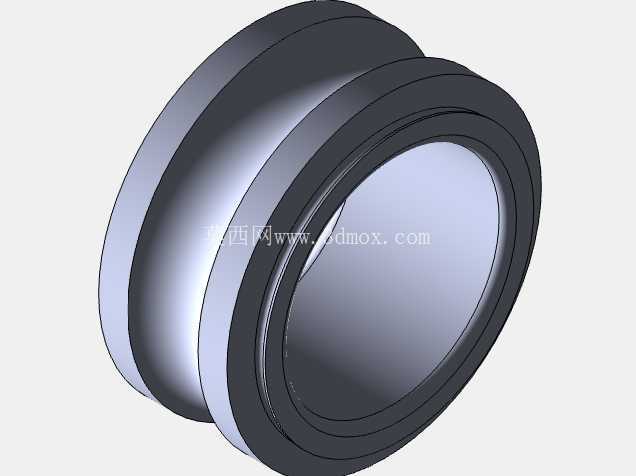

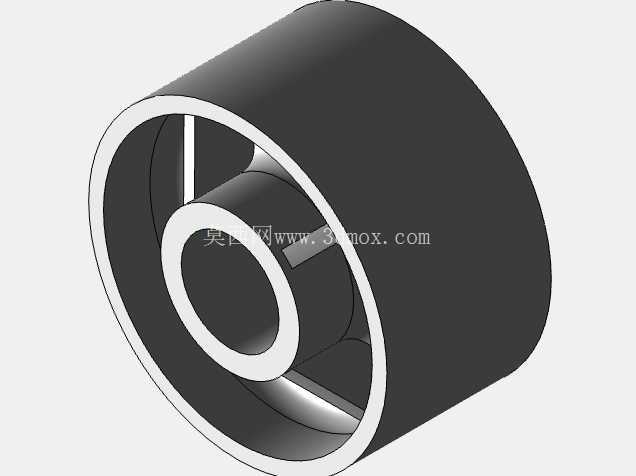

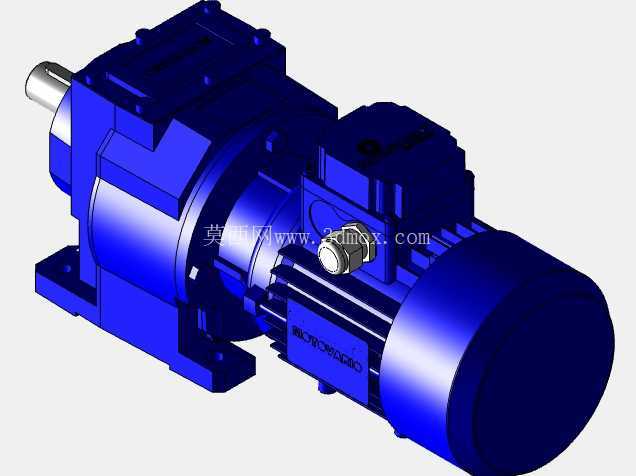

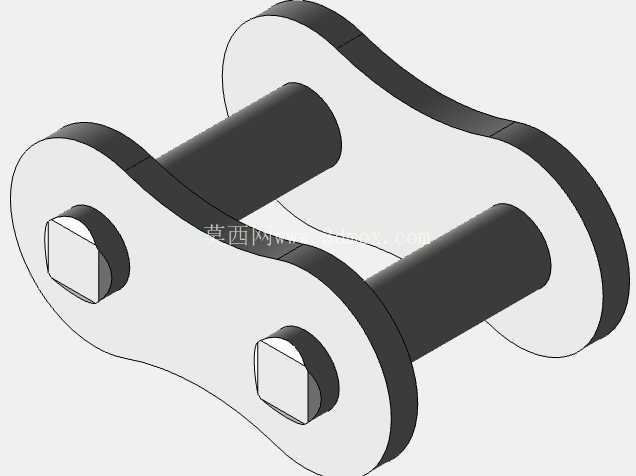

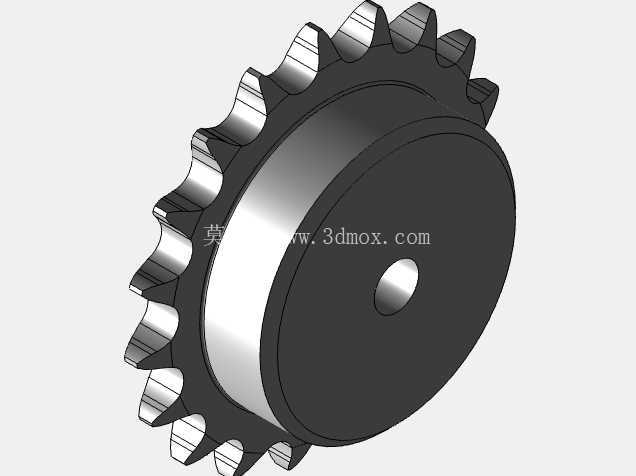

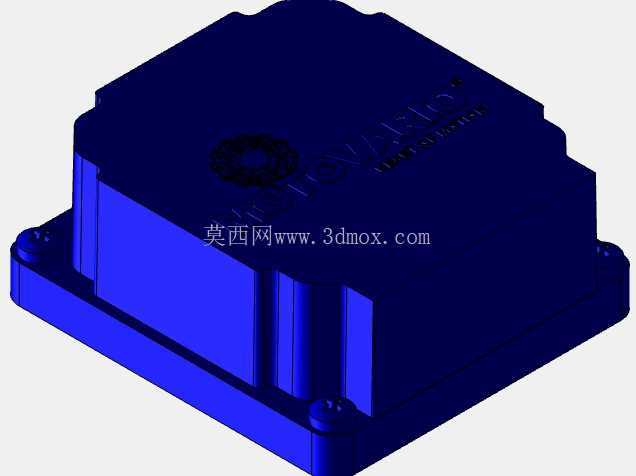

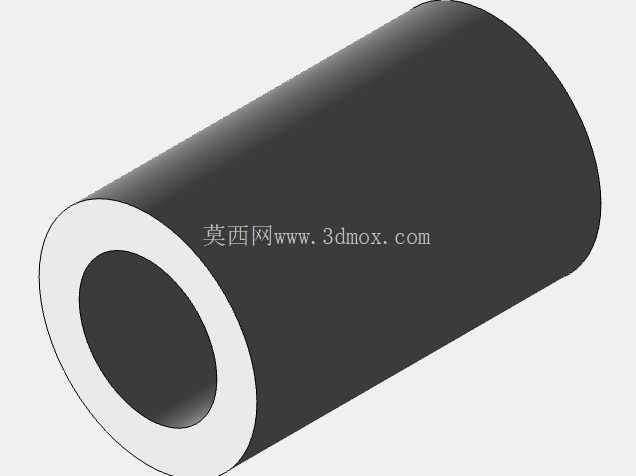

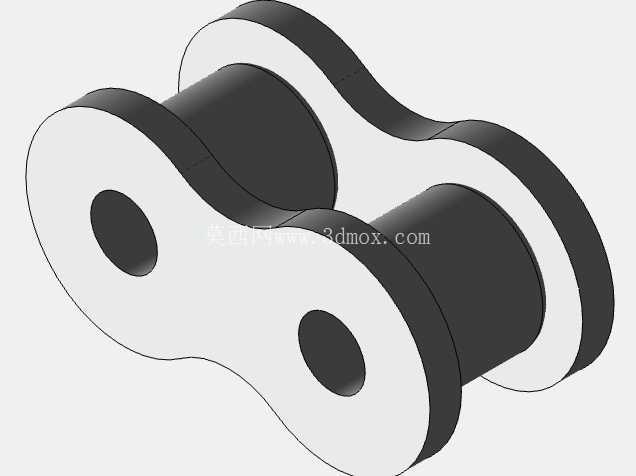

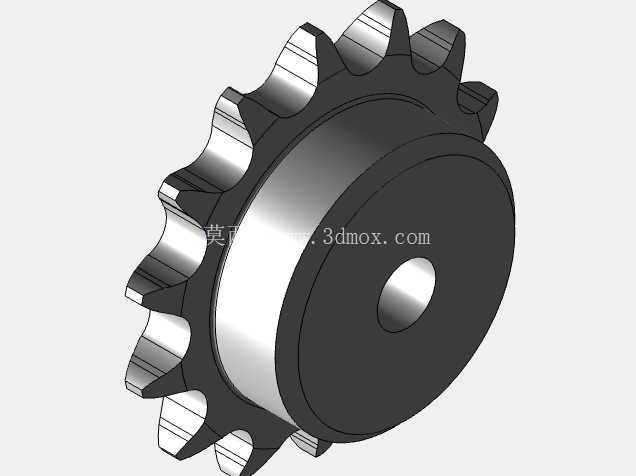

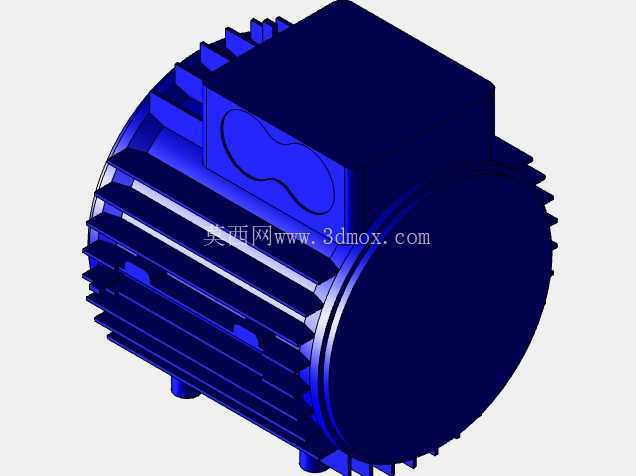

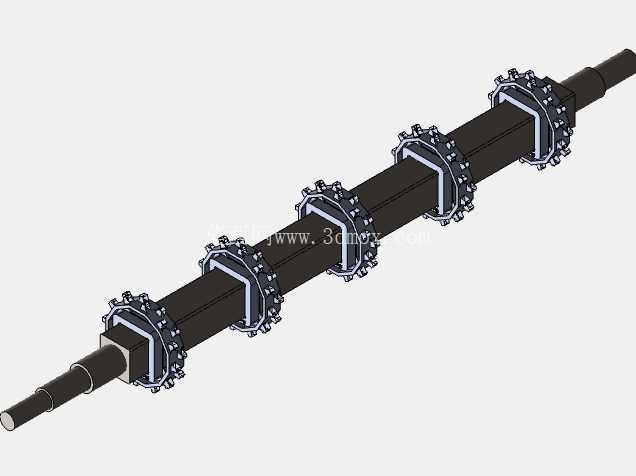

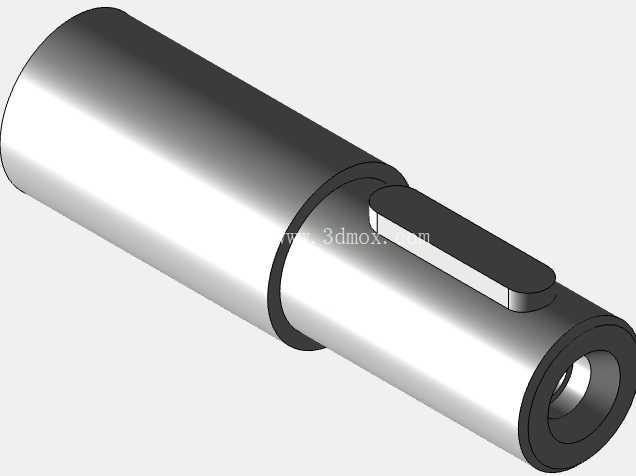

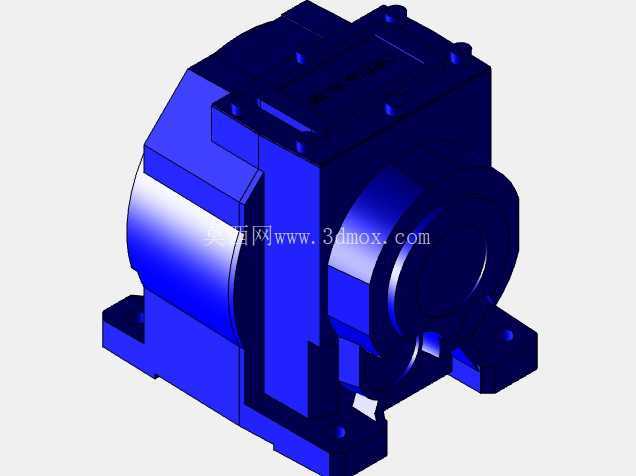

从实际应用场景来看，这类输送模块常被用于电子组装产线的工位间工件转运、仓储分拣环节的纸箱输送、食品加工线的成品周转，也可作为小型加工设备的上下料接驳机构，适配0.5-30kg范围内的规则箱体、袋装物料、小型加工件的水平输送，输送速度可通过驱动端的调速装置在0.1-0.5m/s区间内调节，匹配不同产线的节拍需求。驱动单元采用电机与减速机构一体化设计，安装在设备端部的框架下方，不占用输送面上方的操作空间，同时驱动辊与改向辊的张紧结构设计在设备两侧的端部护板内，无需拆解主体框架即可完成皮带张紧度调整与皮带更换作业，日常维护的操作空间充足。

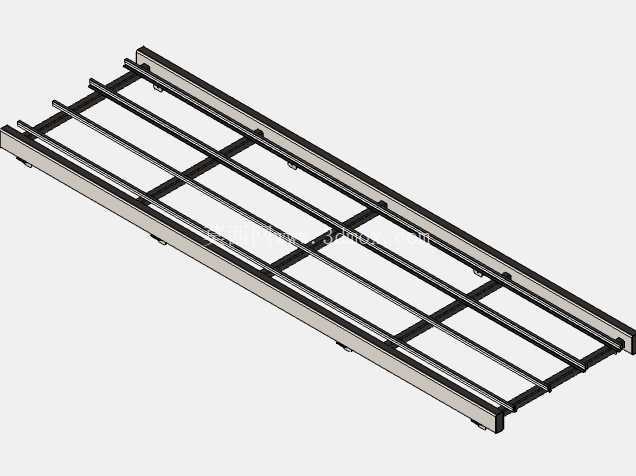

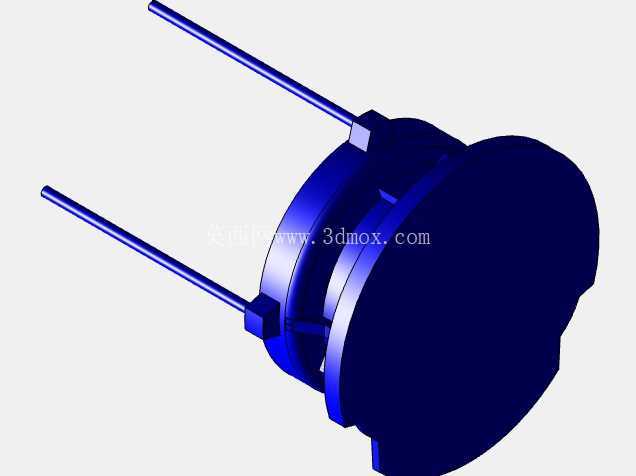

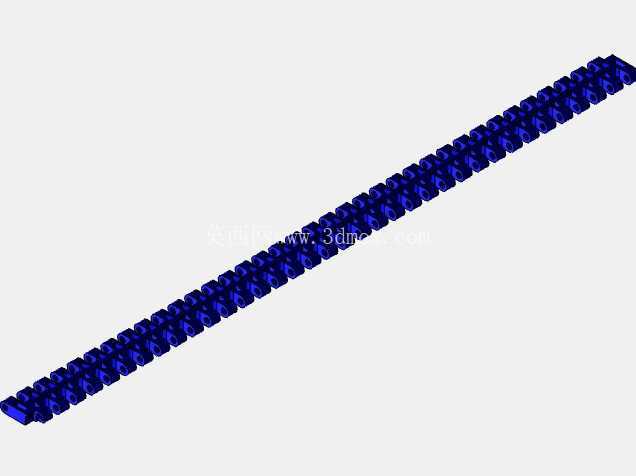

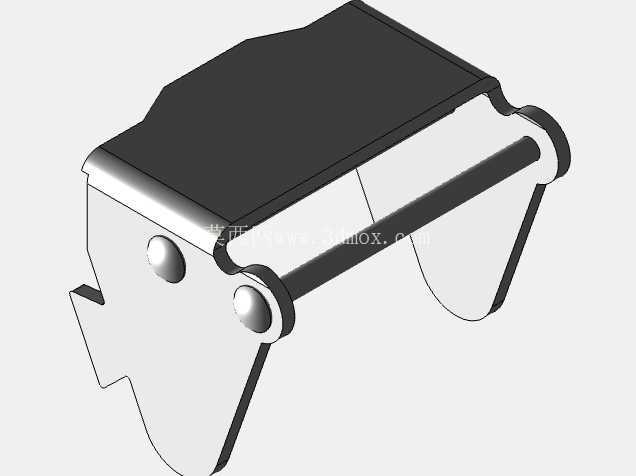

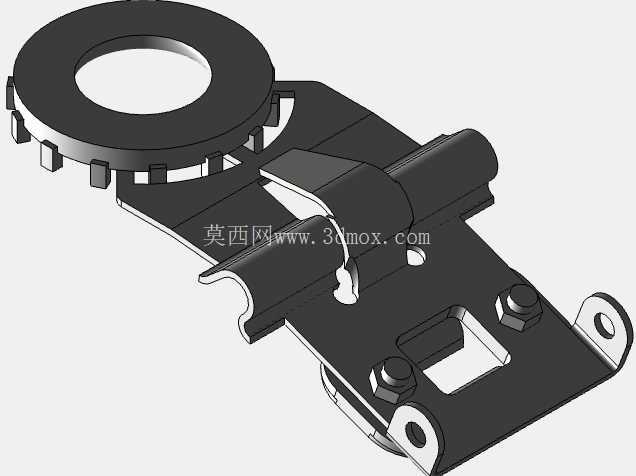

输送面采用黑色PVC防滑皮带，表面摩擦系数适中，可避免输送过程中物料出现打滑偏移，皮带下方间隔排布的支撑托板采用镀锌钢板材质，可承受输送过程中物料的局部集中载荷，避免长时间使用后皮带出现下凹变形。设备两侧的型材槽内可按需加装光电传感器安装支架、挡边、导向条等附属配件，无需额外在框架上打孔，适配不同物料的输送定位需求，比如输送小型零件时可加装可调导向条限制物料的运行轨迹，对接分拣设备时可在对应位置加装传感器支架实现物料到位检测。

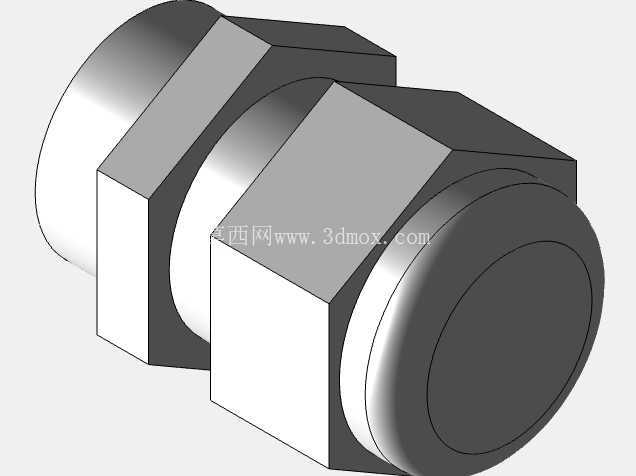

从安装边界来看，这款输送模块的标准段宽度可覆盖300-800mm区间，单段标准长度为1-6m，多段拼接时可通过配套的连接型材实现无缝对接，设备整体高度可在700-1200mm区间调节，适配不同高度的加工设备、工作台的接驳需求，端部的驱动单元突出框架的尺寸不超过200mm，现场布局时无需预留过大的端部安装空间。设备的电气接线采用快插式接口，多段拼接时仅需将相邻模块的供电接口对接即可完成接线，无需复杂的现场布线作业，降低现场安装的电气施工难度。

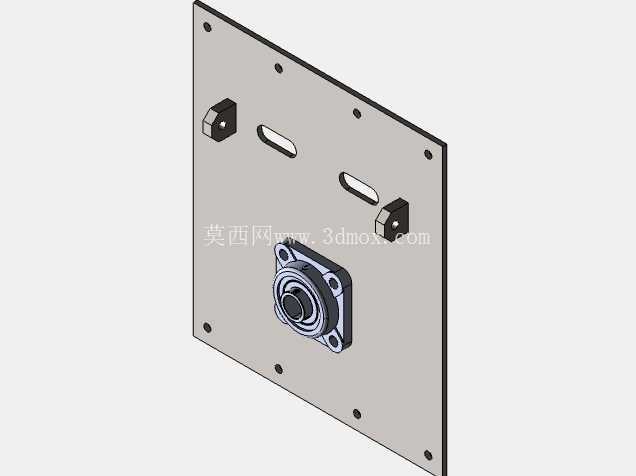

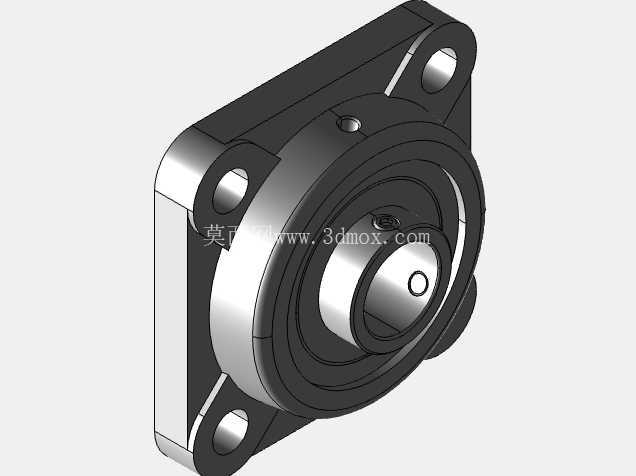

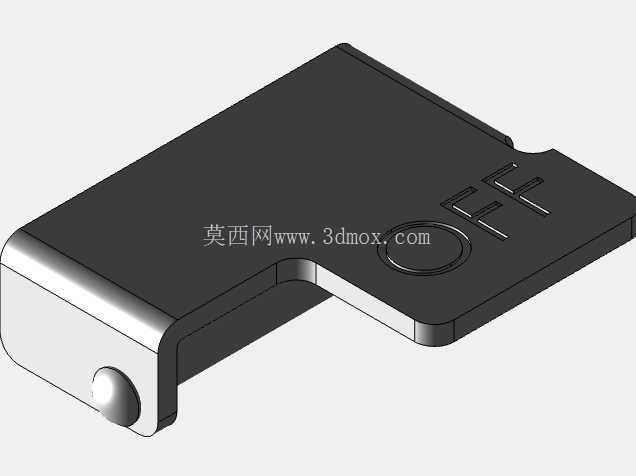

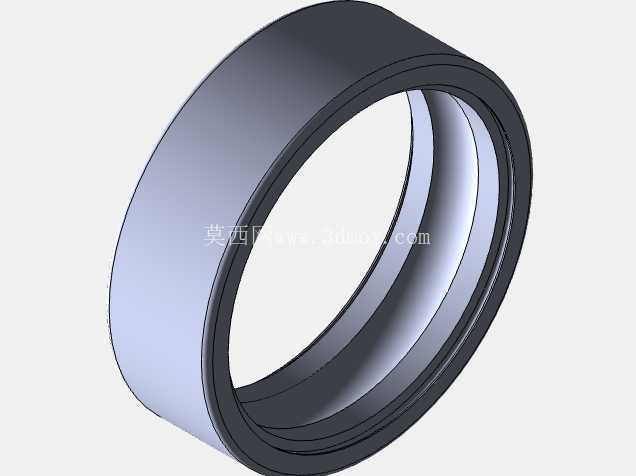

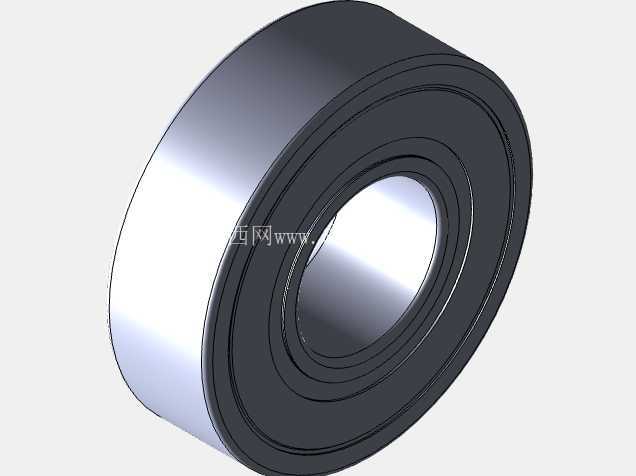

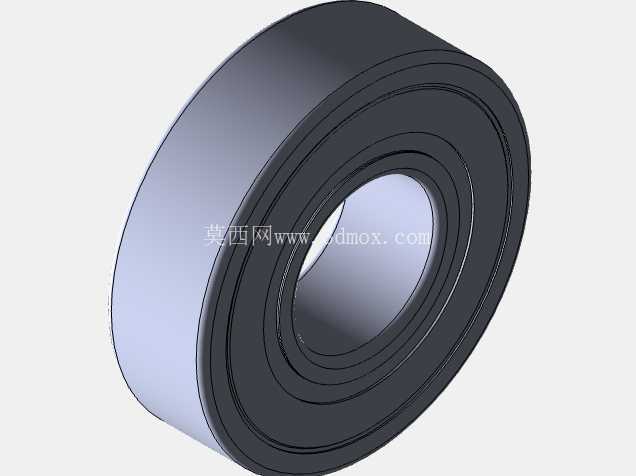

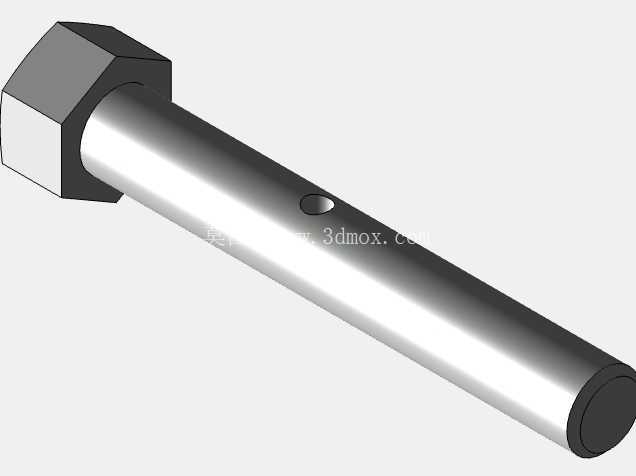

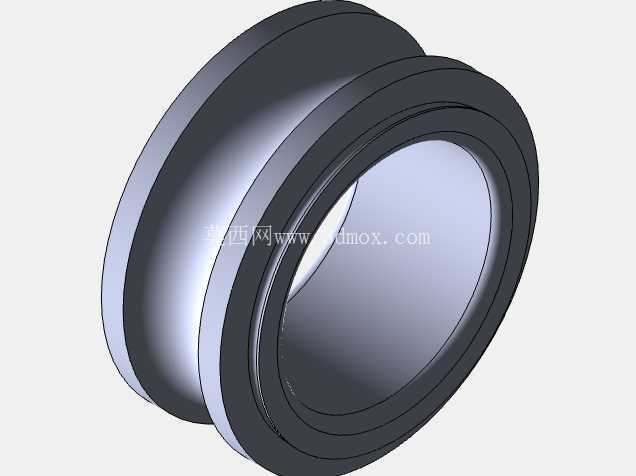

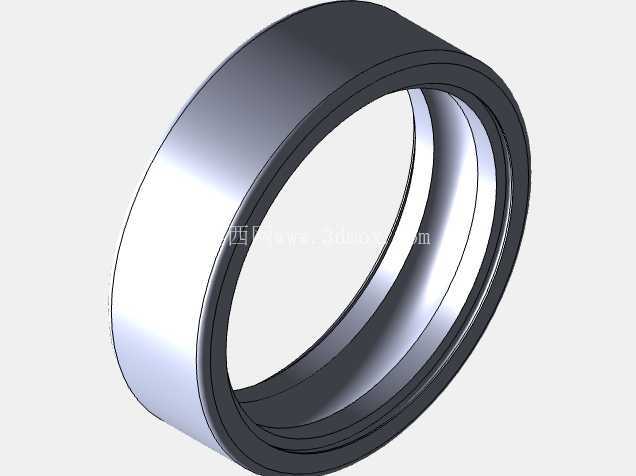

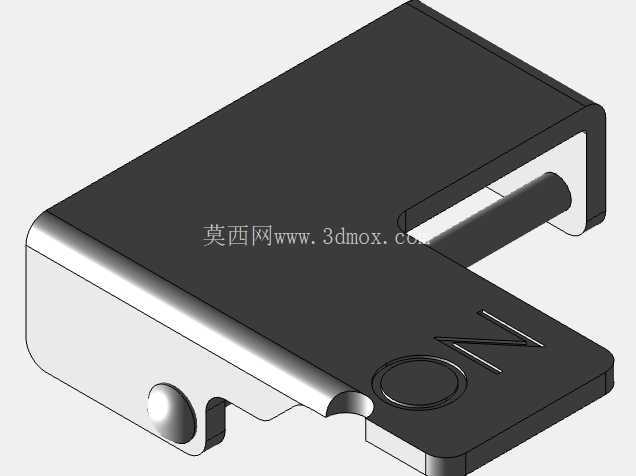

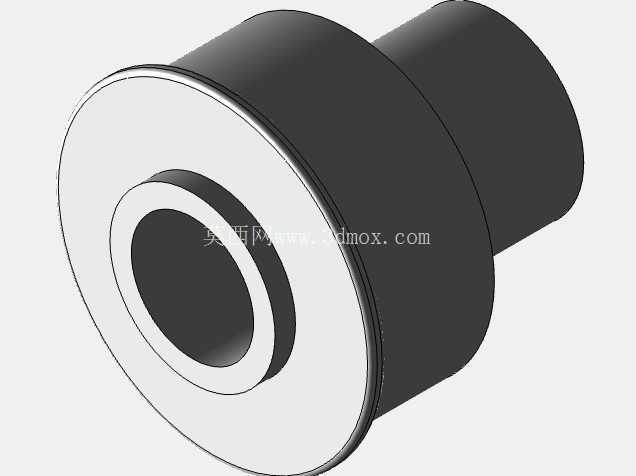

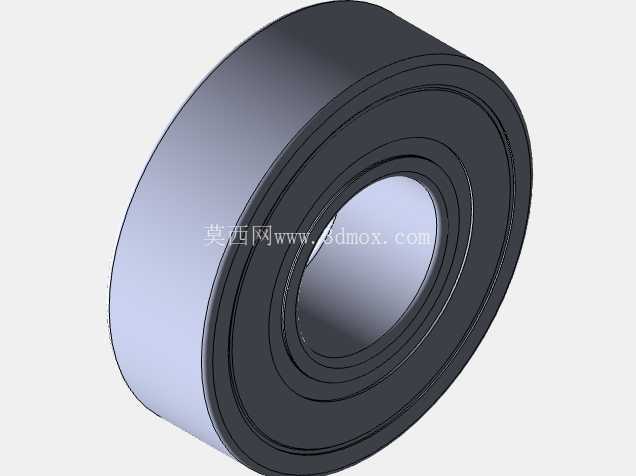

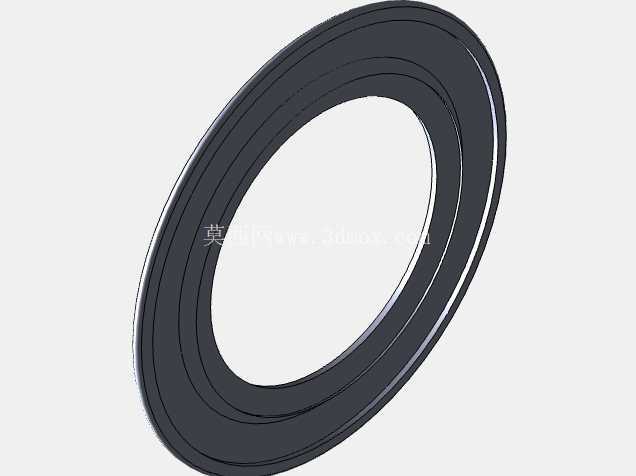

在结构细节设计上，设备所有的转动部位均设置有防护挡板，驱动辊、改向辊与皮带衔接的位置都加装了防夹护边，避免操作过程中衣物、工具卷入转动部位，符合车间设备的安全防护要求。框架的所有型材端面都加装了塑料端盖，避免铝型材端面的锐边造成磕碰划伤，同时也能防止灰尘、杂物进入型材槽内影响后续配件安装。皮带的纠偏结构采用两端可调的轴承座设计，运行过程中若出现皮带跑偏，仅需调整端部轴承座的前后位置即可完成纠偏，无需拆解其他结构，普通设备维护人员即可快速完成调整作业。

这类模块化输送设备相比传统焊接框架的固定输送机，最大的优势在于可重构性强，企业可根据自身产线的调整需求，快速拆分重组输送段，适配不同的生产布局，不需要重新采购整套输送设备，降低产线迭代的设备投入成本。同时所有的零部件均采用工业通用标准件，后期更换配件时无需定制加工，直接采购标准件即可替换，减少设备停机等待配件的时间。在实际选型过程中，可根据输送物料的单重、输送节拍、现场安装空间，选择对应宽度、长度的模块组合，搭配不同功率的驱动单元，满足不同场景的输送需求，比如输送较重的工件时可加密下方支撑托板的排布间距，更换厚度更大的输送皮带，提升整体承载能力。
