小型变压器自动涂装机结构设计

　　这款变压器涂装机主要面向小型电子变压器生产环节的绝缘涂覆工序，在电子元器件制造车间的后段涂装工位使用，适配引脚焊装完成后的小型变压器表层绝缘漆、防护涂层的自动涂覆作业，替代传统人工手持涂刷的作业模式，解决人工涂覆厚度不均、涂层边界一致性差、涂料浪费率高的问题，同时避免操作人员长期接触涂装挥发物带来的职业健康隐患。设备整体采用台式立柜布局，底部为整块加工成型的安装底板，四角配置可调减震脚杯，可直接放置在标准车间工作台上使用，不需要额外做地基固定，安装时仅需预留设备本体长宽尺寸外150mm的操作维护空间，正面预留工件上下料操作位，后侧预留涂料管路、电气线路的走线空间，整体占地尺寸适配中小型电子加工厂的工位排布需求。

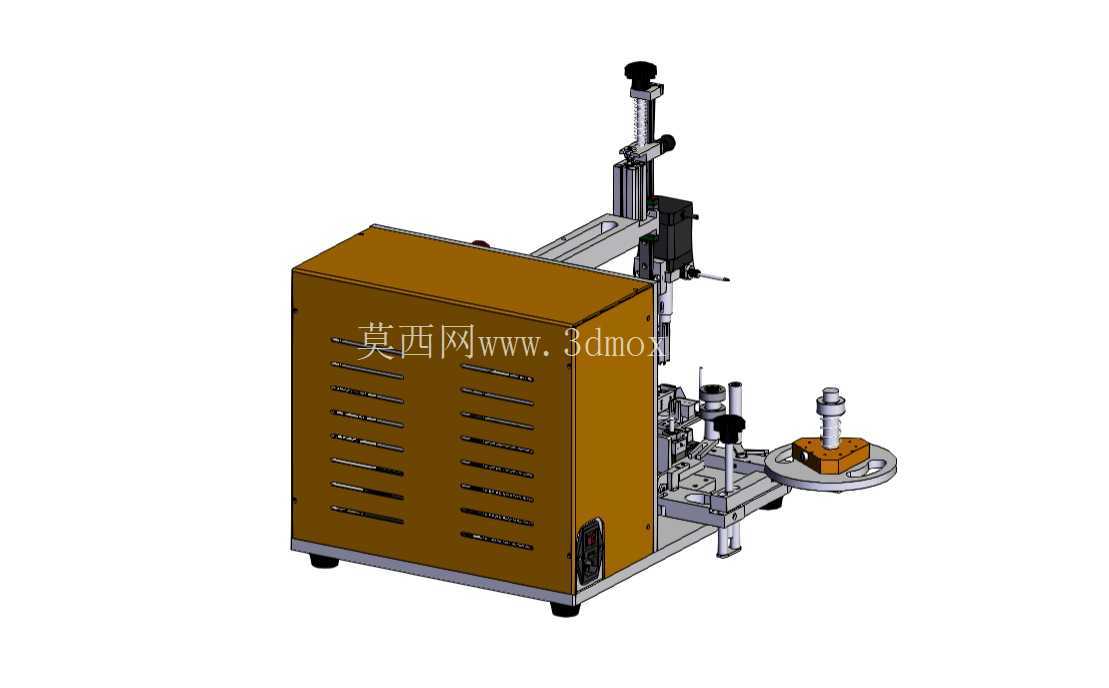

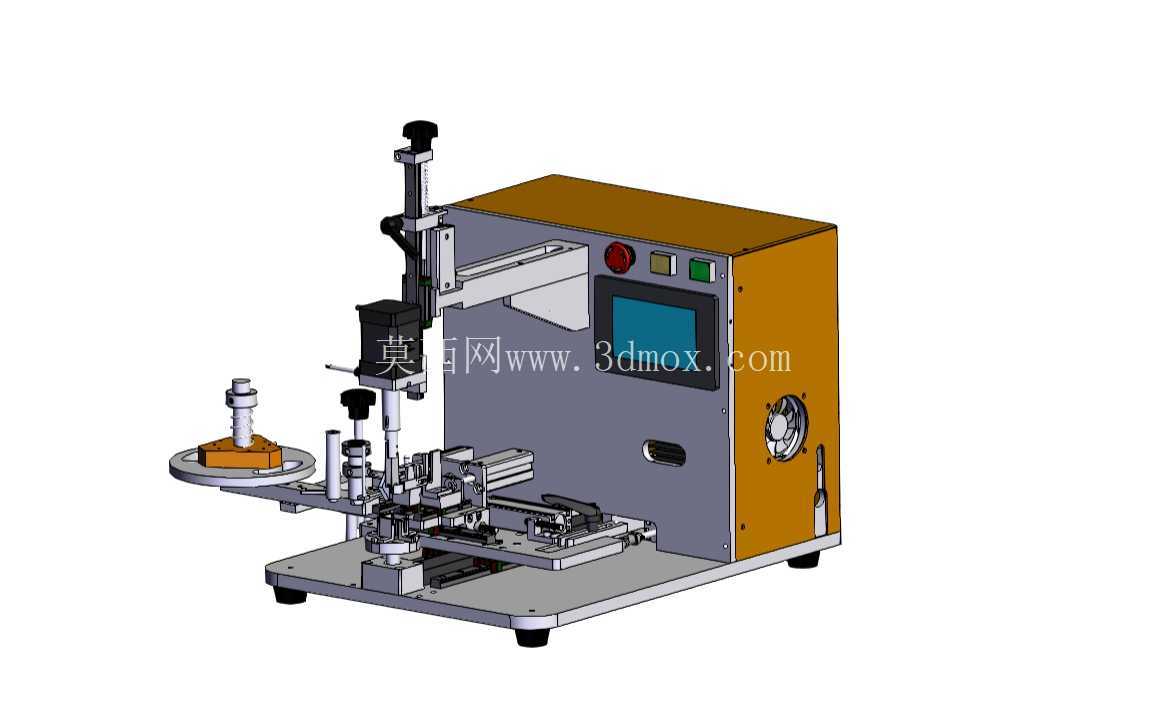

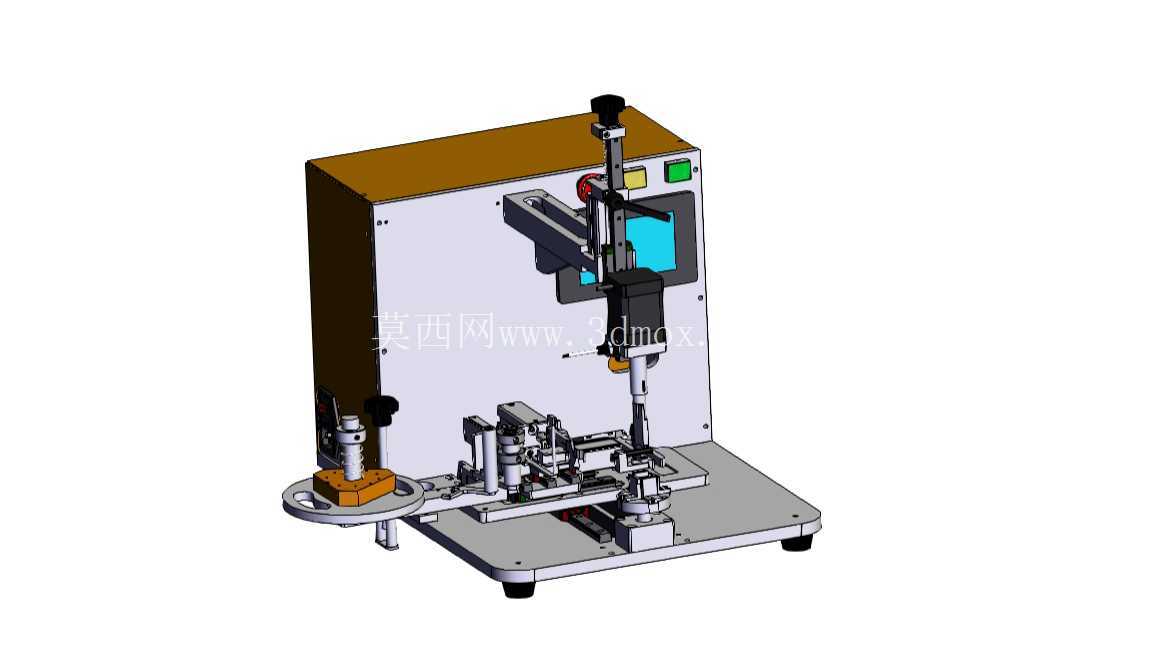

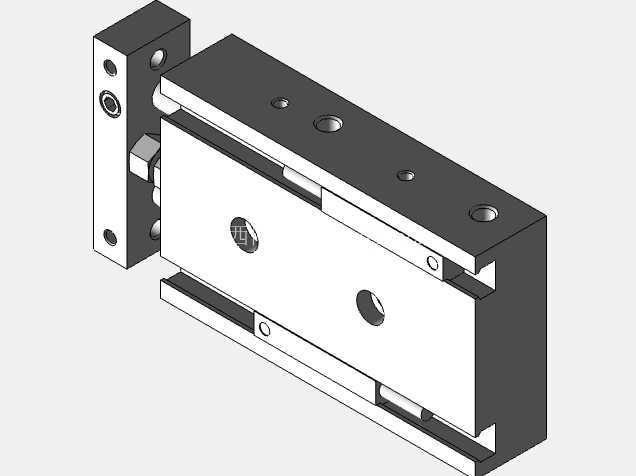

　　从功能结构来看，设备左侧配置多工位转盘式上下料机构，转盘上设置与变压器工件外形匹配的仿形定位座，可同时放置多件待加工工件，转盘采用间歇式分度转动，操作人员仅需在固定上下料位完成工件取放，不需要伸入设备作业区，既提升上下料效率，也避免作业过程中触碰涂覆执行机构造成安全隐患。设备中部为涂覆作业工位，配置竖直布置的伺服进给滑台，滑台搭载涂覆执行头，可根据不同型号变压器的涂覆高度、涂覆行程需求调整进给参数，滑台侧边设置涂料供给管路接口，可适配常压供料、微量泵供料两种供料模式，针对不同粘度的绝缘涂料可快速切换供料参数。涂覆头旁侧设置工件定位夹紧机构，当转盘将待加工工件转动至涂覆工位时，夹紧机构自动伸出对工件进行二次定位，消除转盘分度间隙带来的位置偏差，保证涂覆位置的重复精度，避免涂层偏移到不需要涂覆的引脚区域。设备上部的立柜腔体内部集成电气控制元件、气动控制元件，正面设置人机交互触控屏与操作按钮，可直接在触控屏上设置涂覆行程、涂覆停留时间、转盘分度速度、涂覆头进给速度等参数，设备旁侧设置三色状态指示灯，可直观显示设备运行、待机、故障状态，方便车间操作人员快速识别设备工况。

　　设计过程中优先考虑了不同规格小型变压器的快速换型需求，转盘上的仿形定位座采用快拆式安装结构，更换不同型号工件时仅需更换对应定位座，不需要对设备主体结构做调整，涂覆执行头的安装位置也预留了横向、纵向的调节余量，可适配不同外形尺寸的变压器涂覆需求，涂覆工位下方设置残液收集托盘，可收集涂覆过程中滴落的多余涂料，避免涂料污染设备底板，托盘采用抽拉式结构，日常清理维护时可直接抽出托盘清理残液，不需要拆解设备其他部件。设备的气动管路、电气线路均采用内置式排布，所有外露管线均配置拖链防护，避免长期运行过程中管线磨损造成的设备故障，涂覆作业区域设置透明防护挡板，既可以观察涂覆作业状态，也可以阻挡涂覆过程中涂料飞溅，保持作业区域整洁。

　　从实际运行逻辑来看，操作人员在上下料位放置待加工工件后，按下启动按钮，转盘自动分度将工件转动至涂覆工位，夹紧机构定位工件后，涂覆头按照预设参数完成下行涂覆、停留保压、复位的动作循环，完成涂覆的工件随转盘转动回到上下料位，操作人员取下成品工件并放置新的待加工件，整个作业循环可实现连续运行，单工位作业节拍可根据涂料固化特性、涂覆厚度要求灵活调整，适配不同生产节拍的产线需求。设备的结构设计充分考虑了车间日常维护的便利性，立柜后侧设置可拆卸检修门，电气元件、气动阀组均采用导轨式安装，故障排查时可快速拆卸更换，滑台运动副均配置自润滑轴承，日常运行不需要频繁加注润滑脂，降低设备维护工作量。
