Robo3D挤出机配套照明头灯结构设计

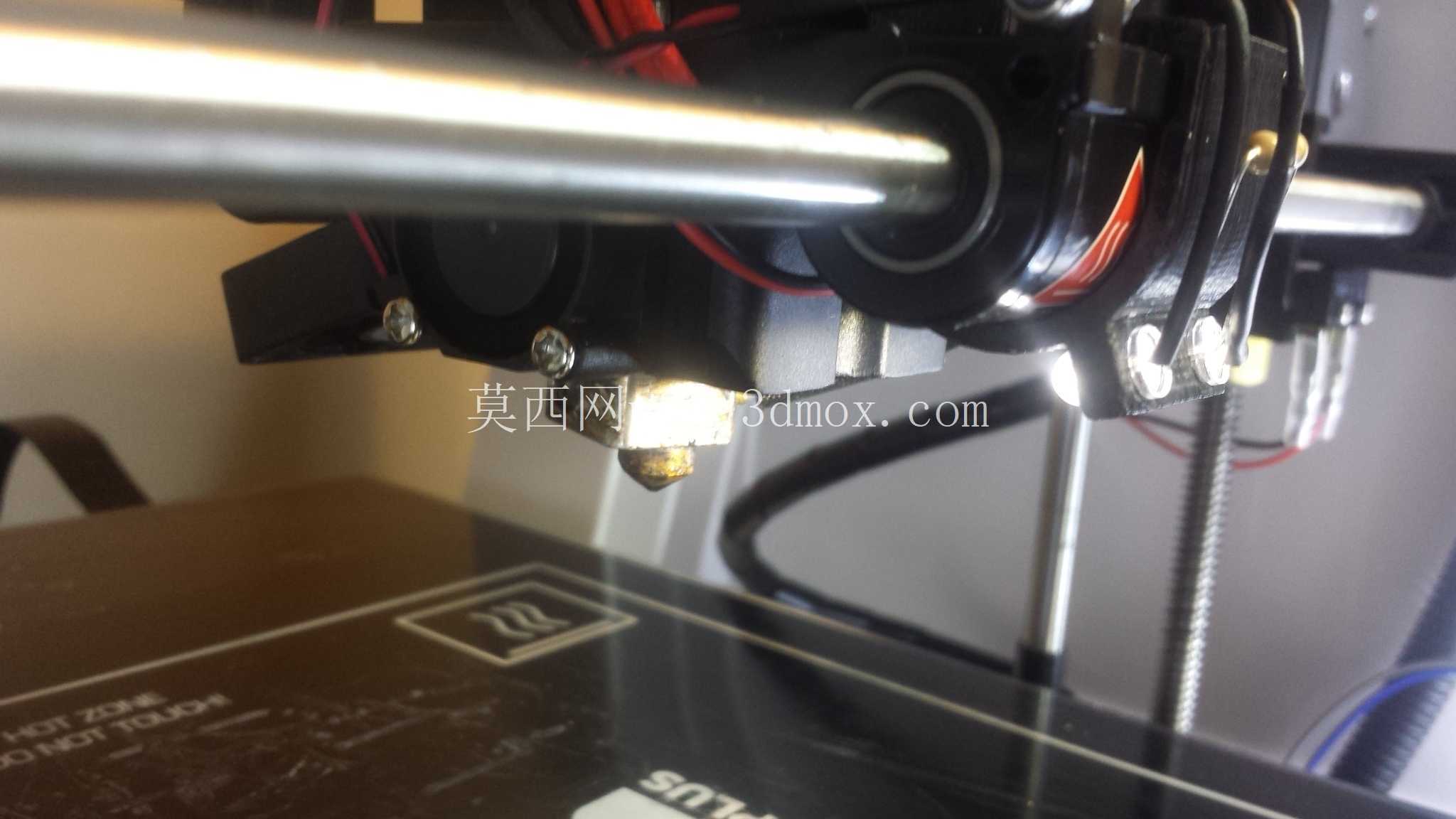

在桌面级FDM3D打印设备的日常作业场景中，挤出端作业区域的照明条件直接影响操作人员对首层粘附状态、丝材出料顺畅度、打印路径偏移情况的观察判断，不少原厂设备未配置针对性的挤出端照明结构，操作人员往往需要额外架设外接台灯，不仅占用设备周边操作空间，还容易因照明角度偏差在打印平台上形成阴影，遮挡喷嘴与耗材接触的关键作业区域。这款针对Robo3D设备设计的挤出机头灯，正是围绕挤出端作业观察的实际需求开发的配套结构，核心作用是为喷嘴周边的打印作业区提供无遮挡的近距离照明，让操作人员无需俯身调整视角，就能清晰观察到耗材挤出形态、层间堆叠质量，及时发现堵料、翘边、出料不均等常见打印问题。

从实际使用的痛点出发，最初参考的常规LED安装座存在结构厚度过大的问题，安装后LED灯珠的出光角度被安装座自身结构遮挡，选用的30度角RadioShackLED灯珠无法实现全角度投射，照明范围仅覆盖喷嘴正下方极小区域，无法兼顾喷嘴周边的已打印层观察需求。针对这一问题，设计过程中对安装座的结构做了针对性减薄调整，在保证安装座与挤出机壳体连接强度的前提下，尽可能压缩安装座沿灯珠出光方向的厚度，消除结构自身对光线的遮挡，让灯珠的30度出光角度完全释放，照明范围可以覆盖喷嘴周边直径30mm左右的作业区域，既可以看清喷嘴与打印平台的间隙，也能观察到周边已打印层的表面质量。

结构设计上充分考虑了Robo3D挤出机的现有安装边界，安装座的连接点位完全匹配挤出机壳体上的现有螺丝孔位，不需要对原有挤出机结构做任何打孔、切削改装，用户只需要通过原有紧固件就能完成灯座的固定，不会破坏挤出机的原有结构强度，也不会影响挤出端的散热风道走向。灯座的走线槽沿挤出机现有线束的排布路径设计，LED供电线路可以顺着原有挤出机的线束通道布设，不会出现线路悬垂干扰打印头运动的问题，也避免了打印头高速往复运动过程中线路被拉扯、磨损的风险。

灯珠的安装角度经过反复调整，最终确定的倾斜角度可以让光线以斜向45度左右的角度投射到喷嘴尖端，既不会因为光线垂直投射造成平台反光晃眼，也不会因为角度过平导致喷嘴自身在打印面上投下阴影。同时安装座预留了足够的散热间隙，LED灯珠工作时产生的少量热量可以通过间隙自然散出，不会因为热量积聚传导到挤出机的加热块区域，影响挤出温度的稳定性，也不会因为长期受热导致安装座材质变形松动。

考虑到不同用户的实际使用需求差异，配套的结构文件保留了可修改的参数化特征，用户可以根据自己选用的不同规格LED灯珠调整安装座的卡槽尺寸，也可以根据自己的观察习惯微调灯珠的安装角度，甚至可以在原有结构基础上扩展增加灯珠数量，进一步扩大照明范围。整个结构的外形轮廓完全避让挤出机的运动边界，安装后打印头在全行程运动过程中不会与设备框架、打印平台、自动调平探针等周边部件发生干涉，不会影响设备原有打印尺寸范围，也不会增加过多的挤出端运动负载，避免因为头部重量增加导致运动精度下降。

在实际打印测试过程中，安装该头灯后，操作人员在环境光线较弱的车间或者夜间作业时，不需要额外开启环境主灯就能清晰观察打印状态，首层调平操作的效率提升明显，也能更早发现打印过程中的翘边、拉丝、堵料等问题，减少打印失败造成的耗材浪费。结构的安装过程不需要专业工具，普通用户只需要按照对应点位拧紧紧固件就能完成装配，接线部分可以直接对接设备原有预留的辅助供电接口，不需要额外改装设备电路，降低了改装的技术门槛。
