可伸缩3D打印潜望镜结构设计

这款可伸缩结构的潜望镜，核心适配桌面级FDM3D打印工艺制作，无需额外复杂支撑即可完成整体成型，在民用科普、狭小空间目视检测、青少年科创实践场景中都有明确的使用需求。日常作业中遇到视线被遮挡的狭窄区域，比如设备夹缝内部的零件状态检查、墙体管线排布的目视确认，或是户外掩体环境下的隐蔽观测，都可以通过该装置完成视线的折转传递，不需要操作人员将头部探入危险或受限空间，大幅提升观测作业的便利性与安全性。

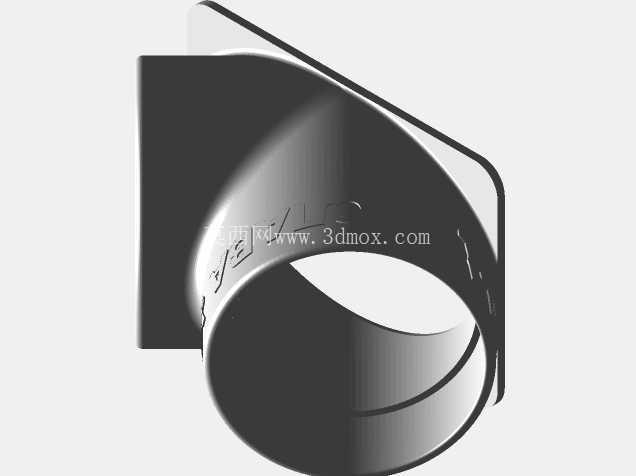

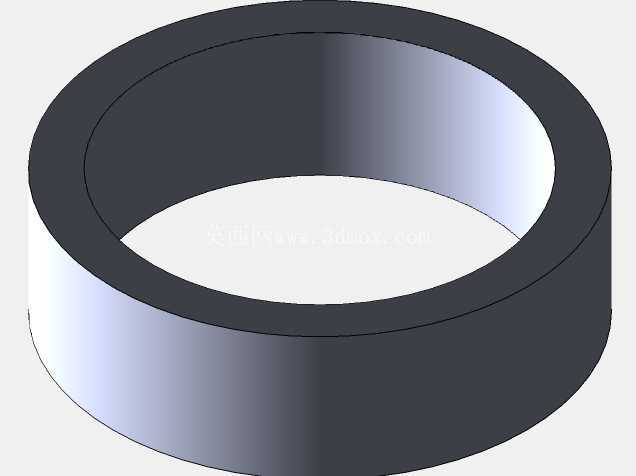

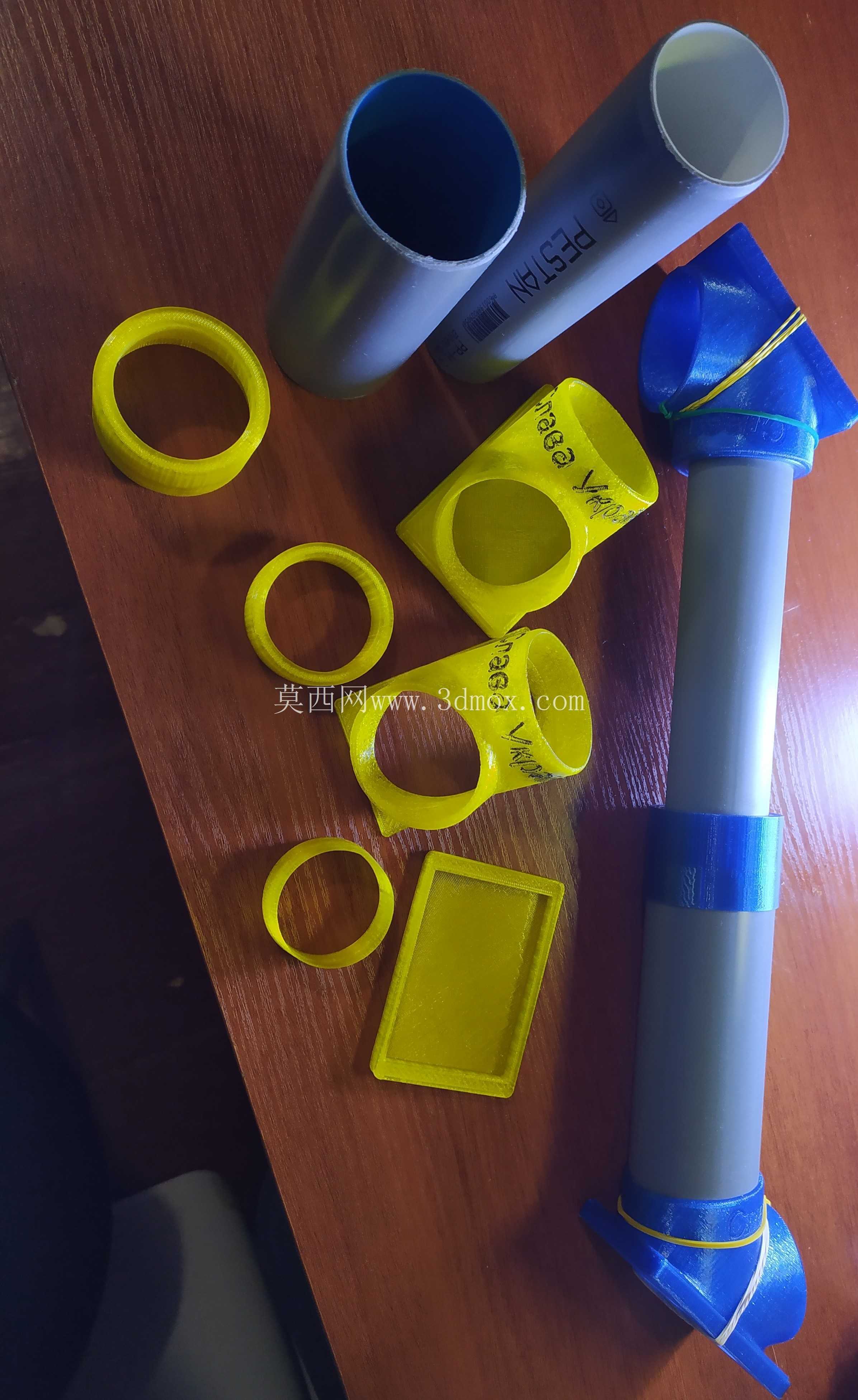

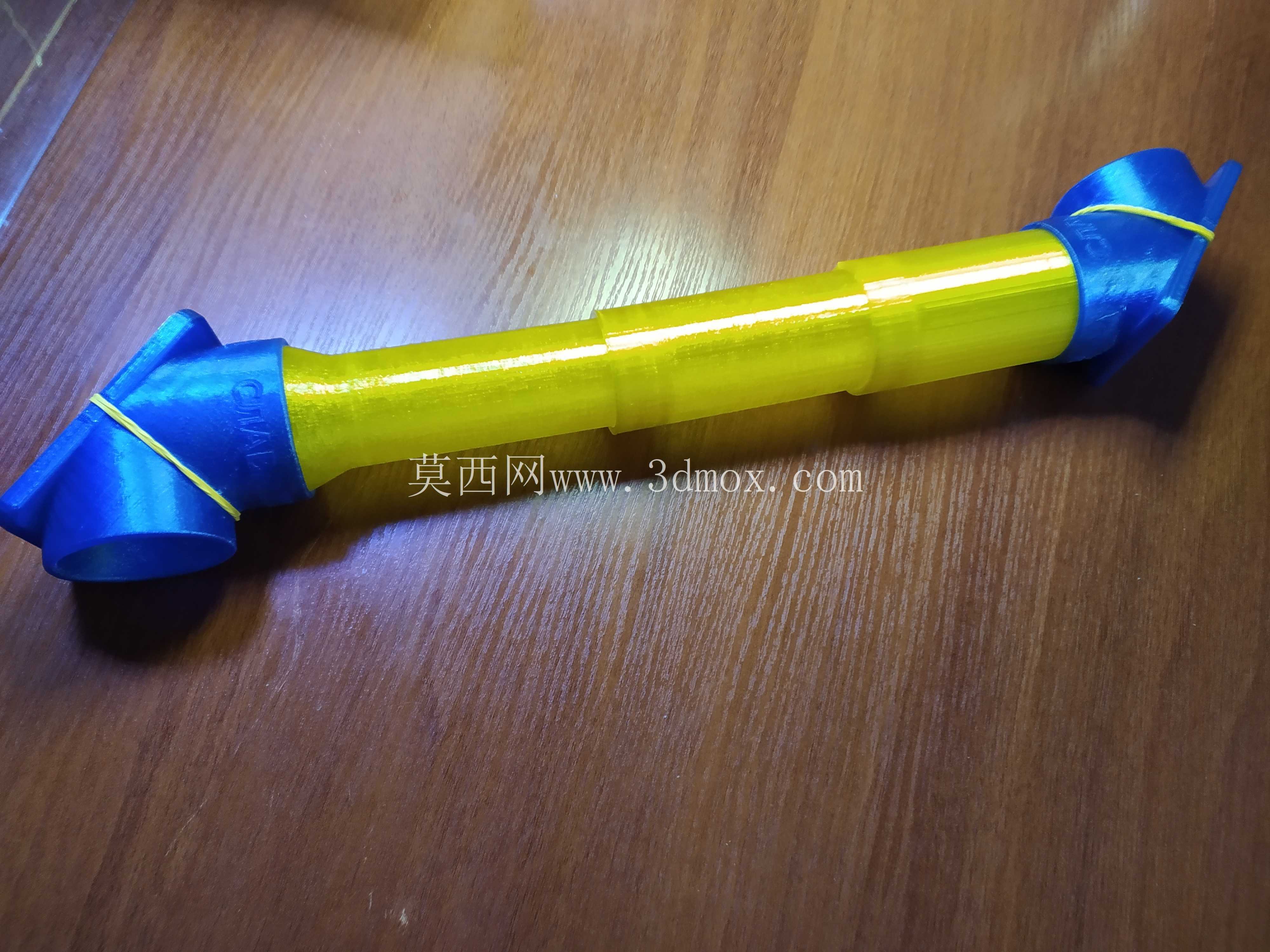

从功能特性来看，该潜望镜采用两端反射镜座搭配中间伸缩管身的结构，两端的镜座预设了45度反射面安装位，可直接粘贴常规平面反射镜片，入射光线经上端反射镜折转90度进入管身通道，再经下端反射镜二次折转90度进入人眼，实现跨遮挡的视线传递。中间的伸缩管段采用多节阶梯式套接结构，每节配合面预留了0.2mm的打印间隙，既保证伸缩滑动时的顺畅度，不会出现卡滞或晃动量过大的问题，也能在拉伸到任意长度时依靠接触面的摩擦力保持位置稳定，不需要额外设置锁紧结构，操作时单手握持即可完成长度调节，适配不同观测距离、不同遮挡高度的使用需求。

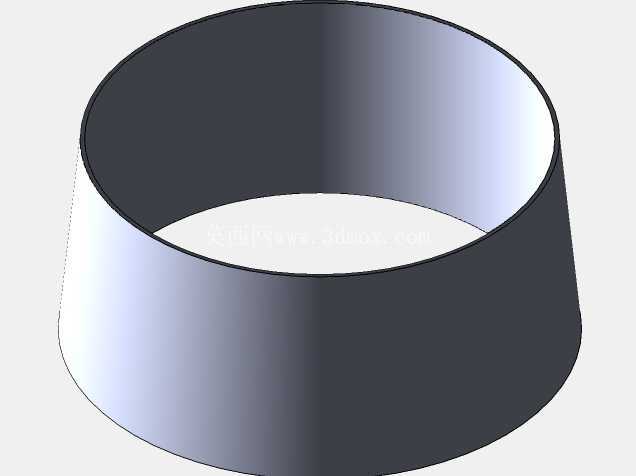

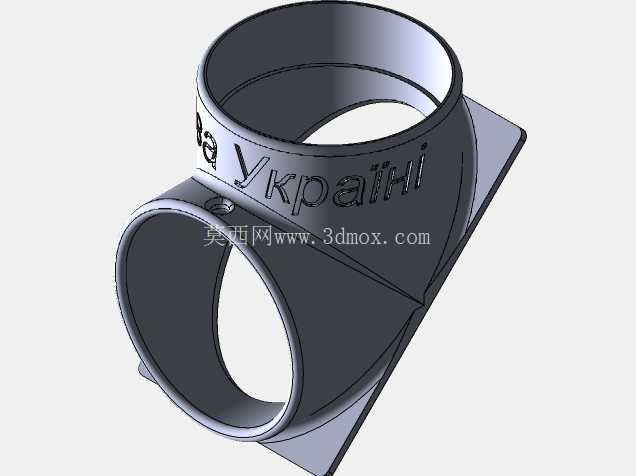

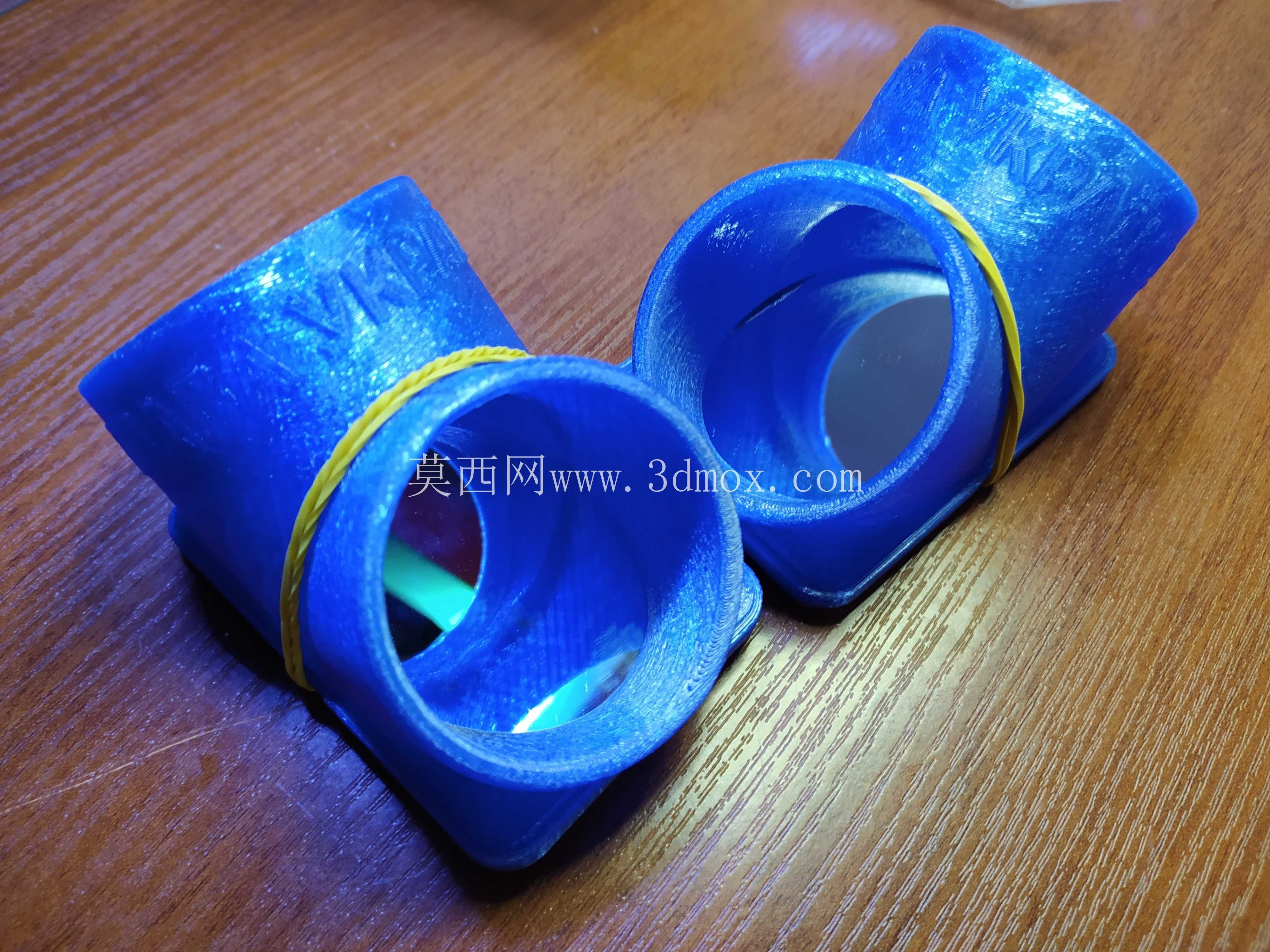

设计过程中优先考虑了3D打印的工艺适配性，管身采用薄壁圆筒结构，壁厚设置为1.8mm，刚好适配常规0.4mm喷嘴的3层走线宽度，打印时无需生成内部支撑，所有外露面均为自支撑角度，管身内壁的阶梯定位面采用15度斜角过渡，避免打印时出现悬垂瑕疵，保证套接时的滑动顺滑度。两端的镜座与管身采用一体化打印设计，不需要后续粘接装配，减少组装工序带来的精度误差，反射镜安装槽预留了0.3mm的涂胶间隙，可使用普通瞬干胶完成镜片固定，安装时只需保证反射面与管身轴线呈45度夹角，即可获得清晰无畸变的观测视野。

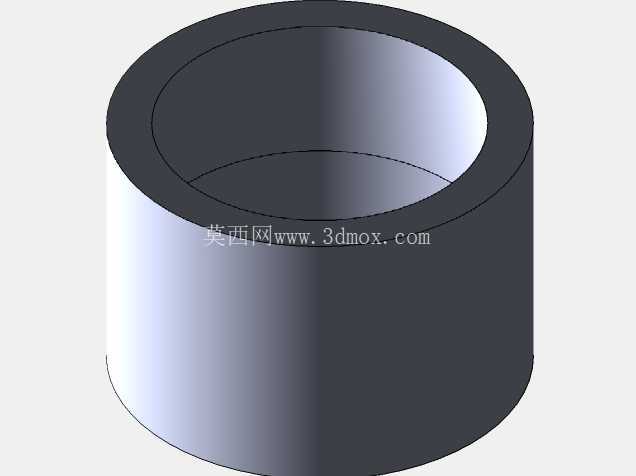

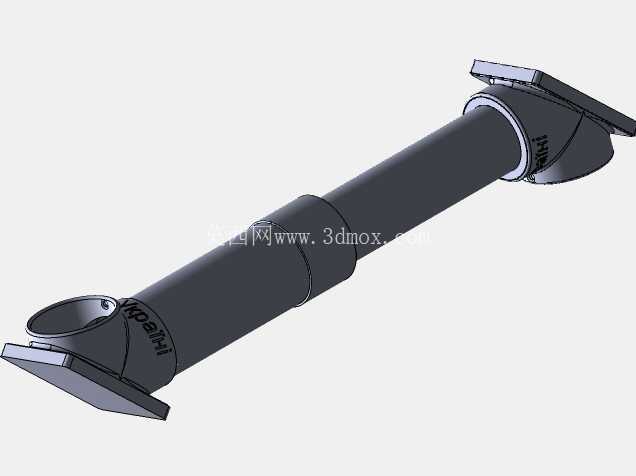

在外形尺寸与安装边界上，该潜望镜收缩状态下总长度控制在220mm左右，完全伸展后总长度可达380mm，管身外径为28mm，握持时符合成年人手型的握持尺寸，长时间手持观测不会产生明显的疲劳感。两端镜座的最大外径为36mm，可伸入宽度不小于40mm的狭窄缝隙内完成观测，不会因为结构尺寸过大被缝隙卡滞。反射镜有效通光口径为22mm，匹配人眼的瞳孔观察范围，观测时不需要刻意调整眼距即可获得完整视野，不会出现视野边缘暗角的问题。管身的伸缩配合段长度设置为每节30mm，完全拉伸时相邻管段的重合配合长度不小于10mm，保证伸展状态下的结构刚性，不会因为管身过长出现弯折下垂的问题，观测时的图像稳定性有充足保障。

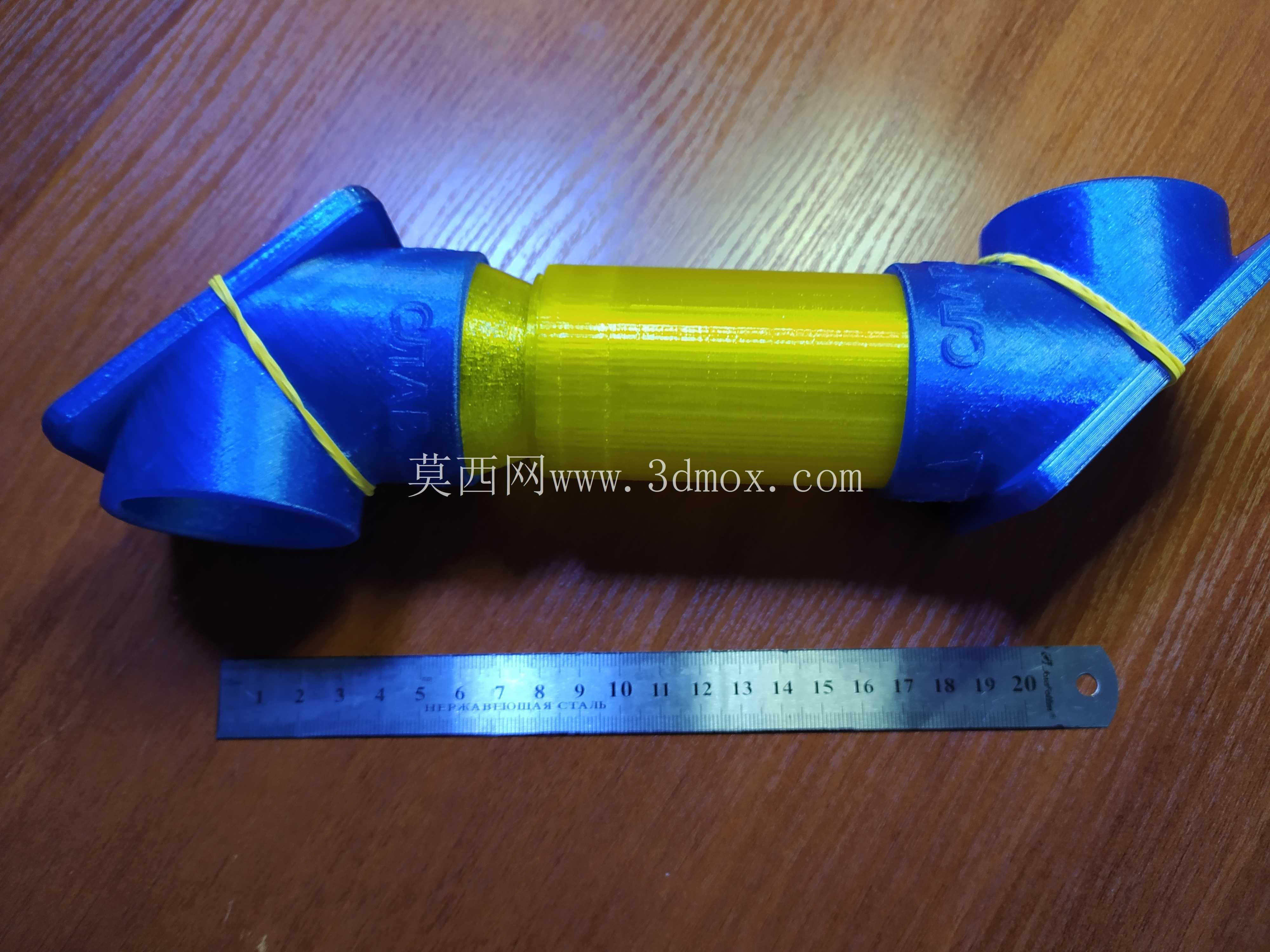

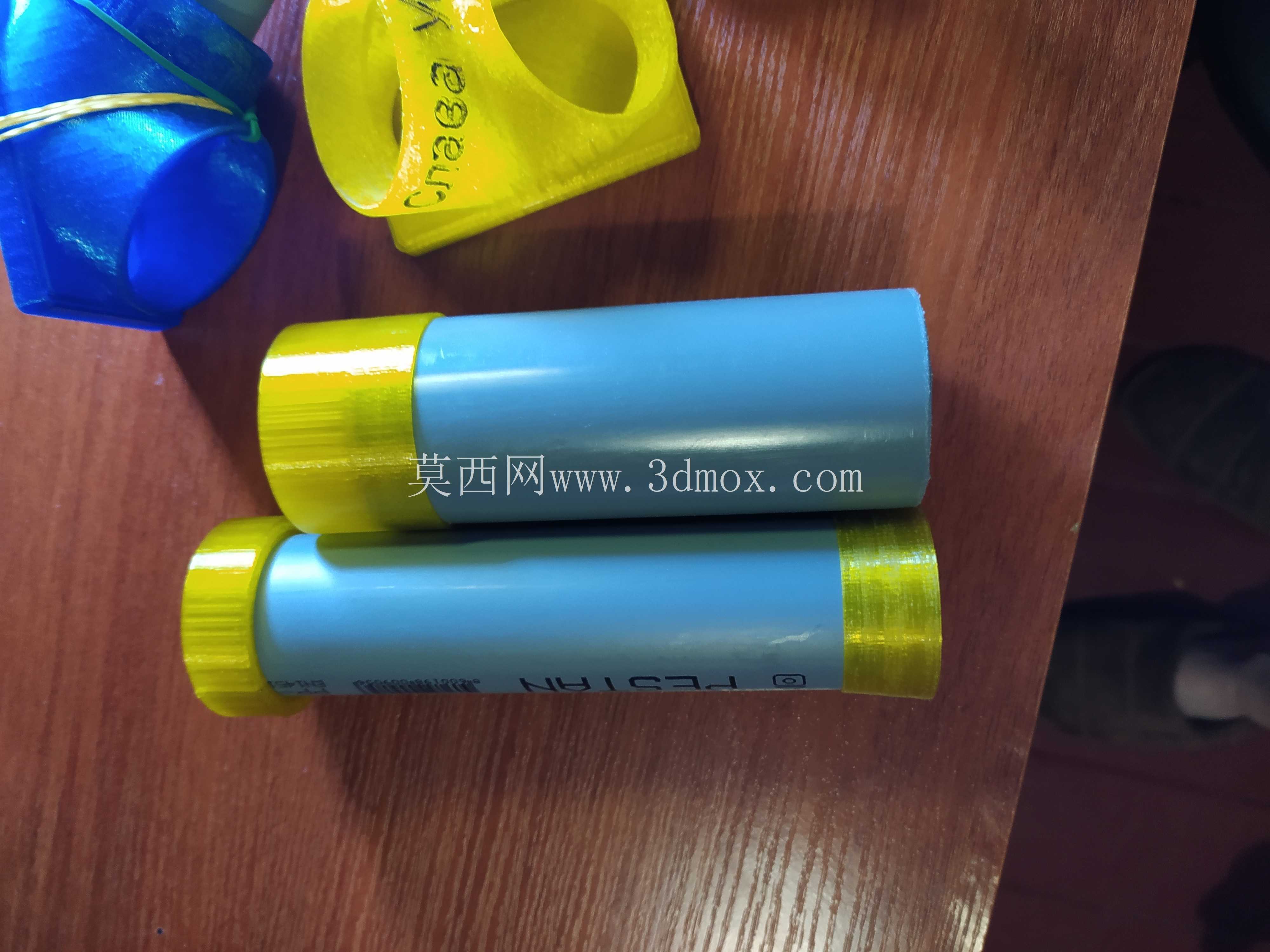

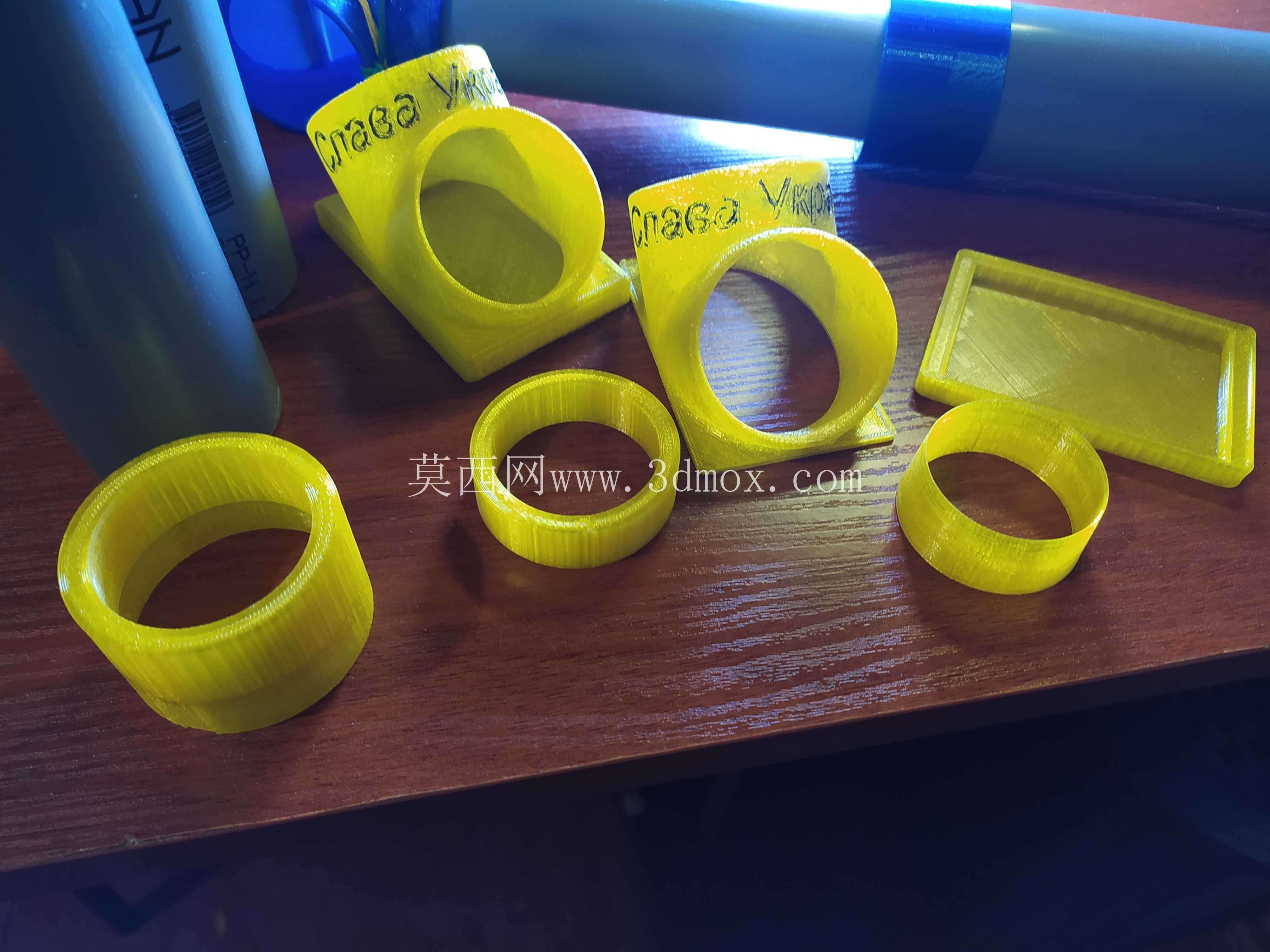

不同于传统硬质潜望镜的固定长度设计，这款伸缩式结构在收纳时可以缩短到接近一半的长度，日常存放时占用空间更小，放在工具包或者教具箱内不会过多占用储物空间。打印时可根据使用需求选择不同颜色的耗材，比如镜座部分使用辨识度较高的蓝色耗材，管身部分使用透光性较低的黄色耗材，既可以通过颜色区分功能部件，也能避免环境杂光从管身壁透入影响观测清晰度，不需要额外对管身做遮光处理。整个结构没有活动的小零件，所有部件均为一体化打印成型，日常使用时不需要做特殊维护，即使出现部件损坏也可以单独打印对应管节进行替换，维护成本极低，非常适合科普教学场景下的批量制作与使用，也能满足日常检修作业中的临时观测需求。
