德州仪器EdgeAI开发板DIN导轨安装固定支架

在工业控制机柜、嵌入式边缘计算节点的部署场景中，各类开发板、核心计算模块的标准化安装一直是现场布线、设备运维环节容易被忽略的细节。常规的桌面级开发板大多依赖塑料外壳或螺柱平放安装，既无法适配工业现场通用的DIN导轨安装规范，也会在设备振动、多模块密集排布时出现固定不稳、接线拉扯松脱的问题，这款针对德州仪器Edge AI SK开发板设计的导轨安装支架，正是为解决这类工控场景下的板卡固定痛点开发。

从实际安装适配逻辑来看，这款支架完全匹配标准DIN导轨的卡装尺寸，不需要额外在机柜面板上打孔攻丝，直接通过卡扣结构就能卡入市面通用的35mm宽度DIN导轨，安装和拆卸都不需要专用工具，后期维护更换板卡时只需要松开卡扣就能整体取下，不会影响导轨上其他已固定的设备。支架的主体固定位完全贴合Edge AI SK开发板的安装孔位，不需要对开发板本身做任何钻孔、裁切改装，配套使用的M2.5x10mm埋头孔位做了沉台设计，螺丝锁紧后头部不会突出支架表面，避免和导轨、相邻设备产生干涉，也不会刮伤机柜内的走线绝缘层。

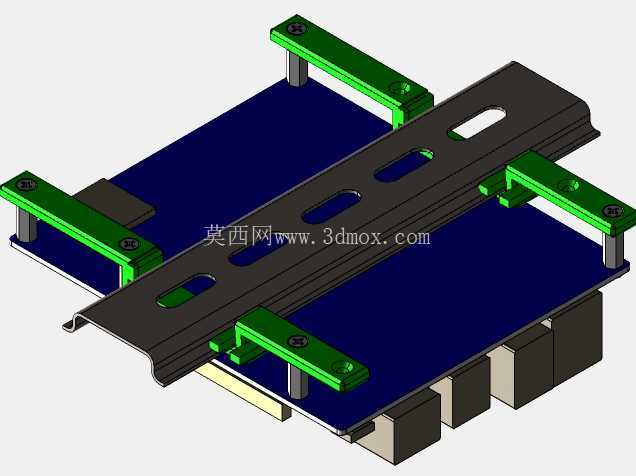

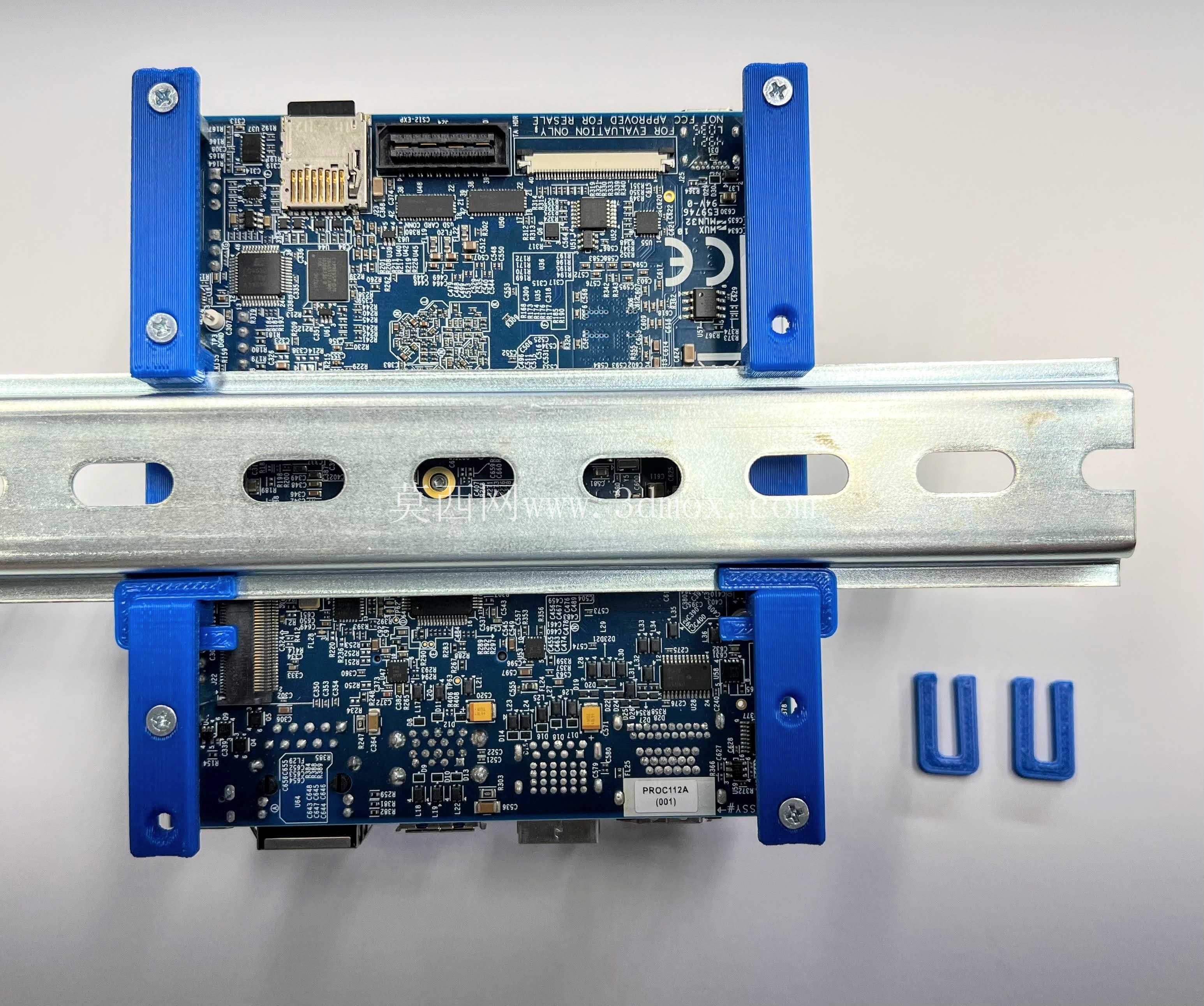

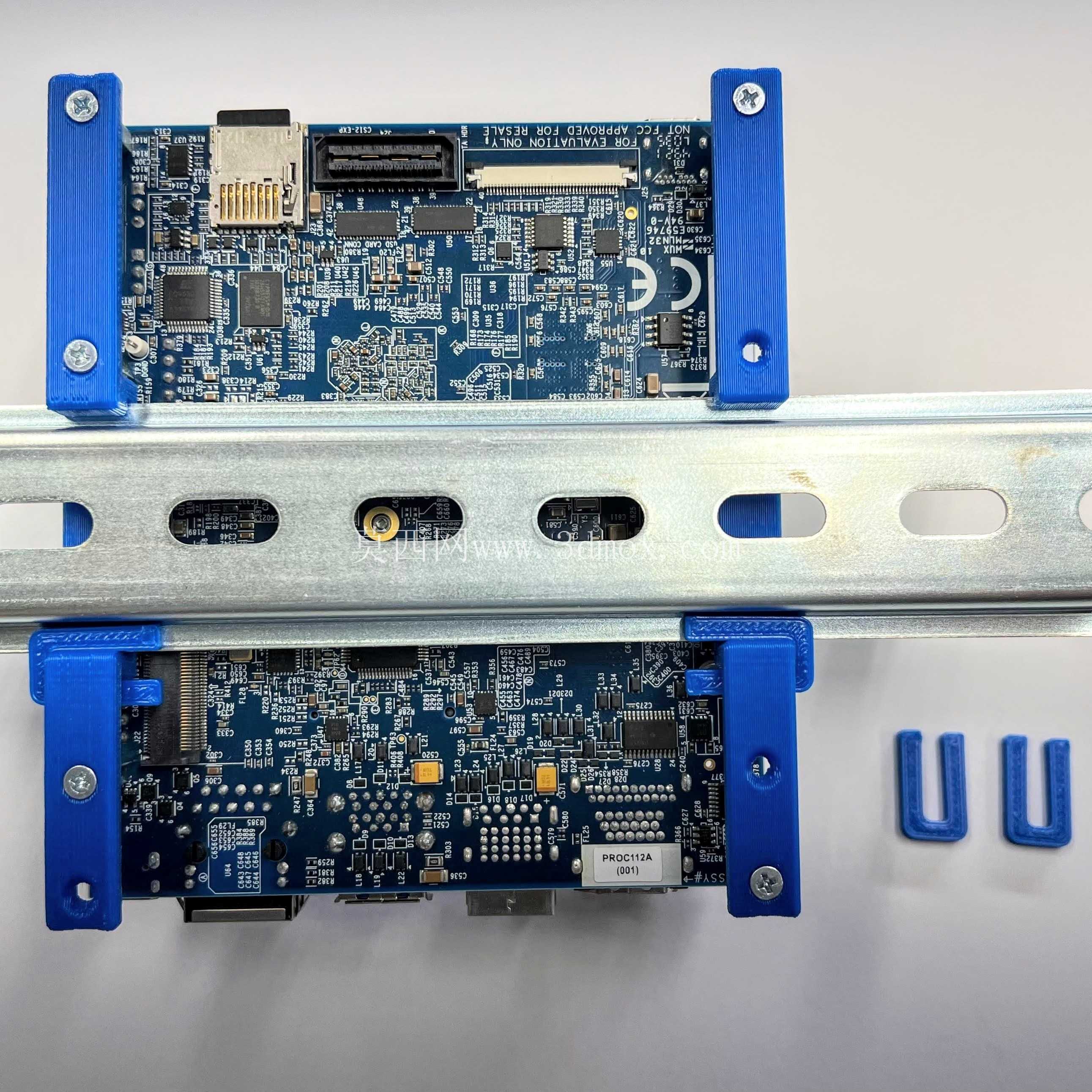

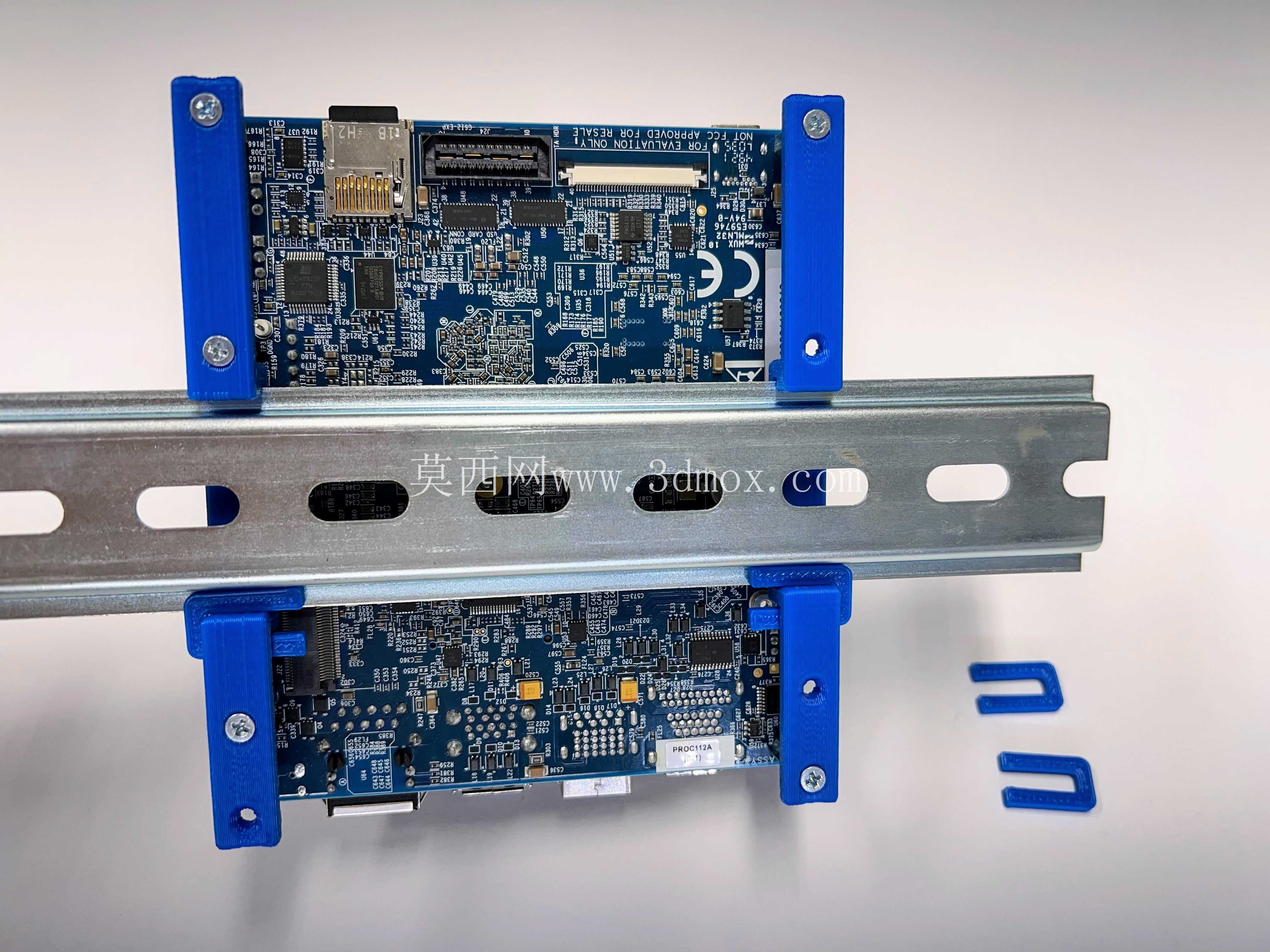

设计层面上，支架采用分体式双侧固定结构，两个蓝色的固定夹分别卡在开发板的两端，既保证了板卡固定的受力均匀，不会因为单侧固定导致板卡受力弯曲，也尽可能减少了支架本身对开发板接口的遮挡——从实际装配效果来看，板卡侧面的SD卡槽、排线接口、调试端口都完全外露，不需要拆卸支架就能完成接线、插卡、调试等操作，不会因为安装支架影响板卡本身的功能使用。支架的壁厚做了针对性优化，在保证3D打印成型后结构强度的前提下，尽可能压缩了整体占用的机柜深度空间，对于内部空间紧张的小型工控箱、分布式边缘计算节点来说，不会因为加装支架导致板卡无法放入机柜预定安装位。

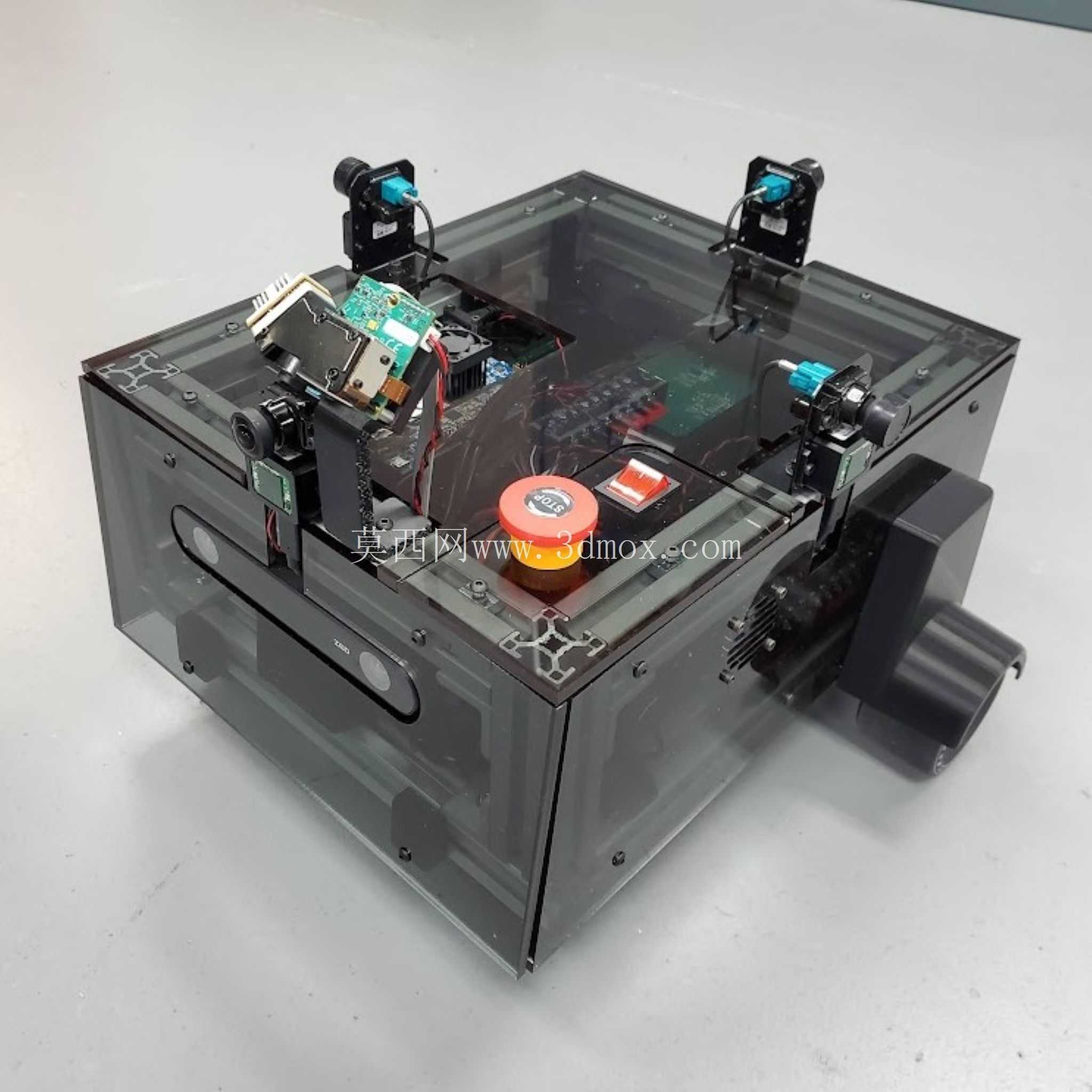

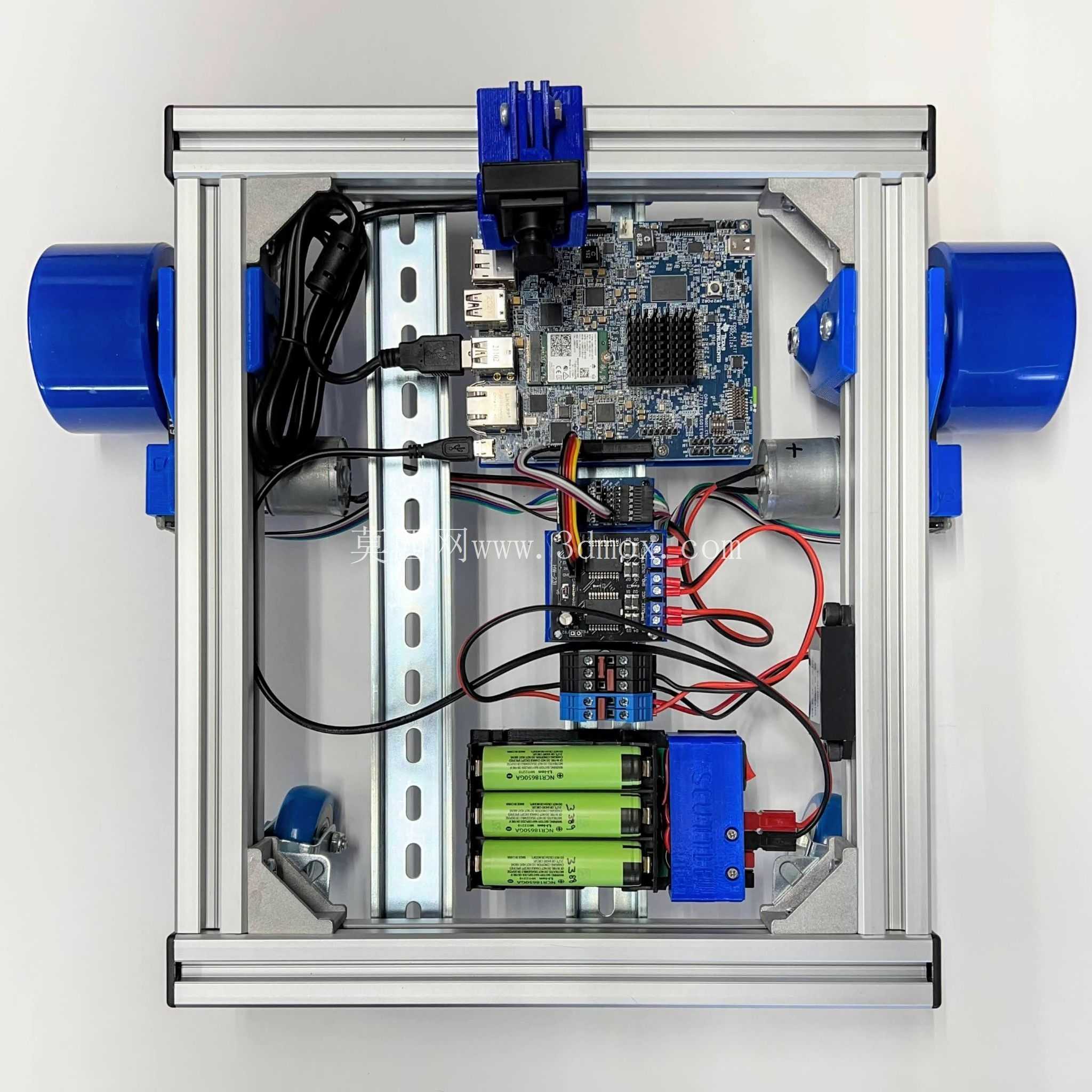

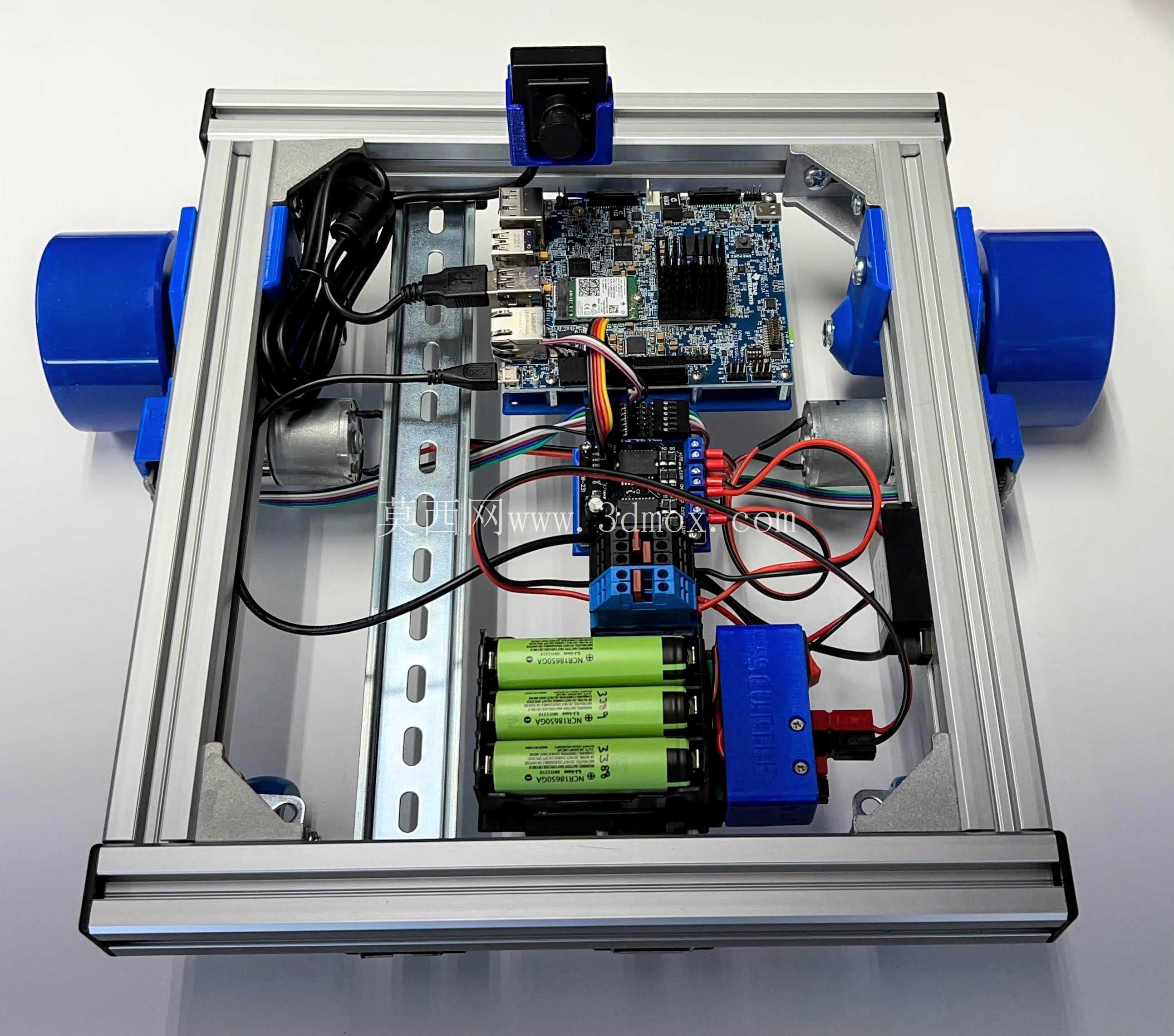

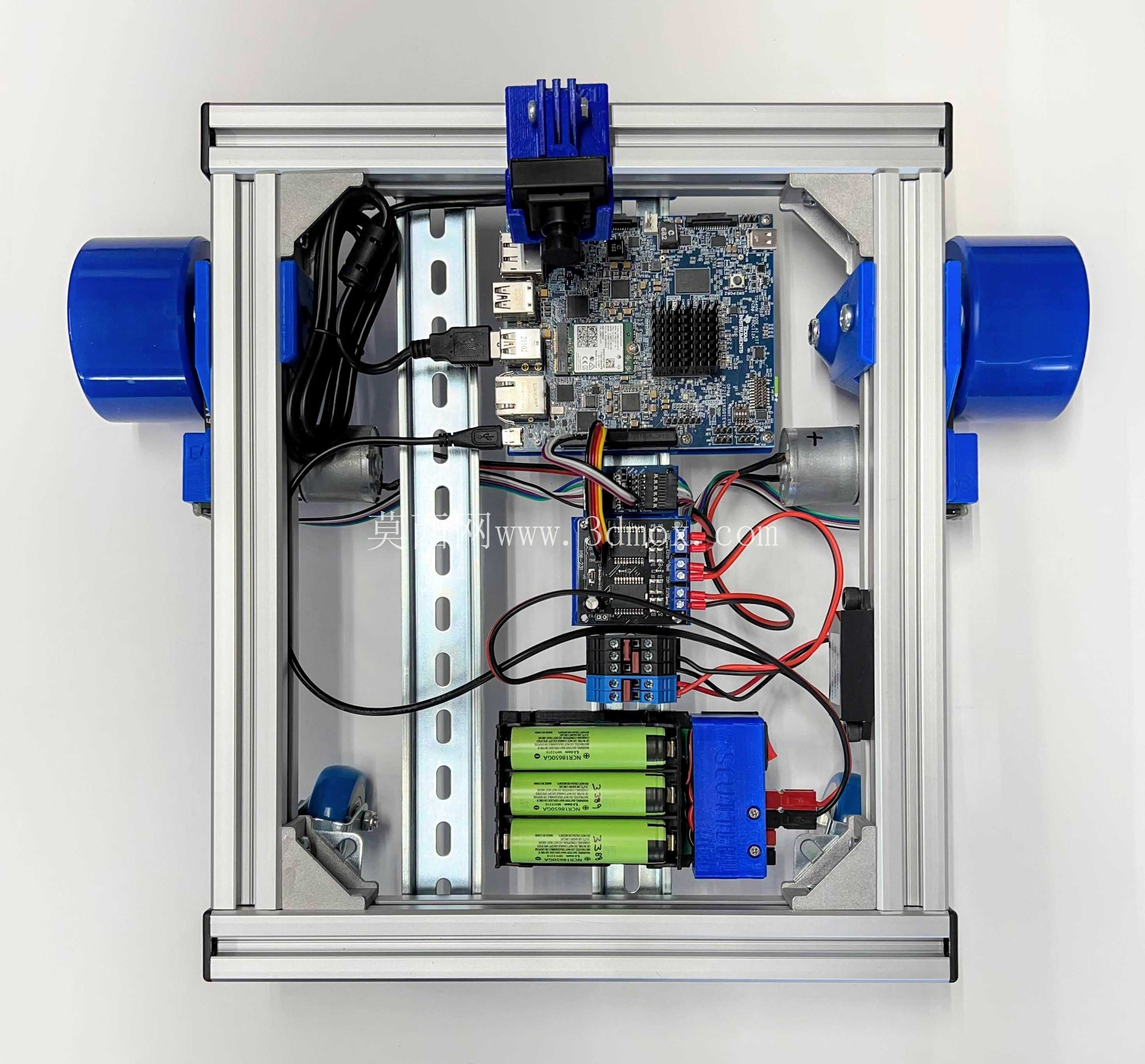

从应用场景延伸来看，这款支架除了适配SCUTTLE机器人这类移动机器人平台的机载计算模块安装外，也能直接用在工业产线的边缘AI检测节点、小型工控机柜内的AI推理模块固定场景。相比通用的万能导轨安装支架，这款定制化支架不需要额外调整固定孔位，也不需要增加转接板，直接就能和对应开发板完美贴合，避免了通用支架固定时孔位不对、压到板卡元器件的问题。支架的安装边界做了充分的避让设计，板卡下方预留了足够的散热空间，不会因为支架紧贴板卡背面影响元器件散热，长时间连续运行时也不会因为散热不畅导致板卡降频。

在实际装配验证中，这款支架在常规工业振动环境下能保持板卡固定稳固，不会出现沿导轨滑动、固定螺丝松脱的问题，双侧的卡扣结构和导轨的接触面积足够，即使设备频繁移动（比如搭载在移动AGV、巡检机器人上），也能保证核心计算模块不会因为振动移位。对于做嵌入式边缘设备集成、工业AI节点部署的结构工程师来说，这类定制化导轨支架能大幅减少现场安装的适配工作量，不需要从零开始测绘板卡尺寸、设计导轨卡扣结构，直接就能用于原型验证和小批量设备部署，有效缩短项目的结构设计周期。
