车库门配套纳维特尚飞导向导轨结构

在民用及商用车库门的启闭传动系统中，导向导轨是承担门扇运动轨迹约束、承载侧向载荷的核心受力部件，本次涉及的这款适配纳维特尚飞GDK驱动系统的导向构件，主要应用于上翻式车库门的门扇侧部导向场景，替换原有somfy同规格传动分离构件，解决长期使用后导轨磨损导致的门扇跑偏、启闭卡滞问题。从实际使用场景来看，这类导轨安装在车库门洞两侧的墙体预埋结构上，门扇沿导轨预设的变曲率轨迹完成抬升、翻转、水平收纳的全行程动作，日常运行中需要承受门扇自重带来的垂直分力、启闭过程中驱动机构传递的水平推力，以及户外风压作用下的侧向载荷，因此构件的结构强度、型面精度直接决定车库门的运行平顺性与使用寿命。

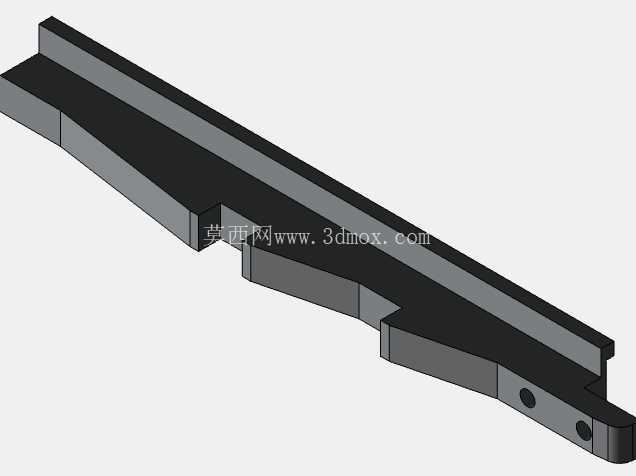

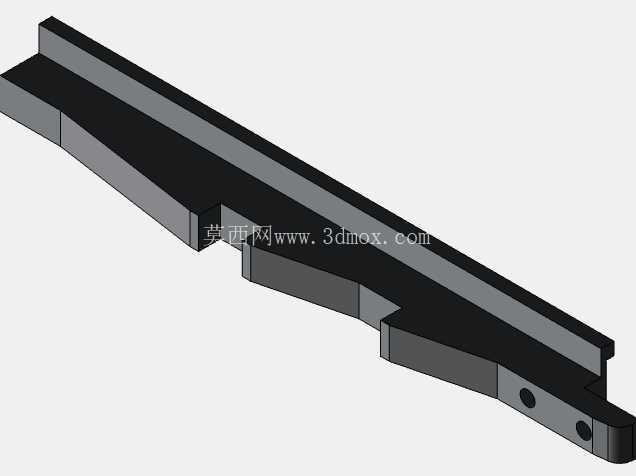

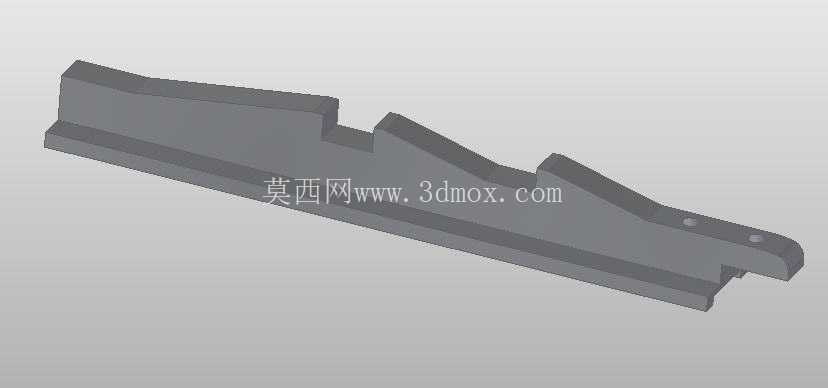

从功能特性上看，该导向构件采用分段式阶梯型面设计，对应车库门上翻过程中的三个运动阶段：靠近地面的平直段对应门扇关闭状态下的垂直导向，中间的抬升斜段对应门扇从垂直状态向水平状态翻转的过渡导向，末端的水平段对应门扇完全开启后收纳于车库顶部的水平导向。构件端部设置的两个同轴安装孔，用于配套GDK驱动器的连接销轴，实现导轨与驱动摆臂的铰接联动，孔位的同轴度公差控制在0.1mm以内，避免铰接处出现卡滞或异常磨损。构件底部的通长安装边，用于通过膨胀螺栓与墙体预埋的型钢基座连接，安装边的平面度公差控制在0.2mm/m范围内，保证导轨安装后不会出现局部扭曲，导致门扇运行阻力增大。

设计思路上，这款导轨充分考虑了车库门现场安装的误差容错能力，型面过渡处均采用R5以上的圆角过渡，避免应力集中导致的构件断裂，同时减少门扇导向轮经过过渡段时的冲击异响。构件主体采用等截面加厚设计，壁厚根据受力分布做差异化调整：平直段承受门扇主要垂直载荷，壁厚设置为8mm，斜段承受翻转过程的交变载荷，壁厚设置为6mm，水平段仅承担导向功能，壁厚设置为5mm，在保证整体结构强度满足10万次启闭寿命要求的前提下，尽可能降低构件自重，减少安装难度与材料成本。导向工作面的粗糙度要求控制在Ra3.2以内，降低导向轮滚动过程中的摩擦阻力，减少运行噪音。

从安装边界来看，该导轨总长度适配常规2.2m高度的家用车库门，安装时需要保证两侧导轨的平行度公差在2mm以内，导轨与门洞边缘的水平距离偏差不超过1.5mm，导轨垂直段的垂直度公差控制在1mm/m以内，避免门扇运行过程中出现单边蹭边的问题。导轨末端的水平段需要与车库顶部的收纳轨道平顺对接，对接处的阶差不超过0.5mm，防止导向轮经过对接处时产生撞击。构件安装完成后，需要在导向工作面涂抹少量硅基润滑脂，降低初期运行的摩擦阻力，后续每12个月做一次清洁与润滑维护，即可保证长期稳定运行。针对部分老旧车库门改造场景，这款导轨的安装孔位与连接尺寸完全兼容原有somfy同类型构件，无需对现场预埋结构做二次加工，可直接替换安装，大幅降低改造的施工成本与周期。在建模过程中，需要重点校验各段型面的曲率连续性，以及铰接孔与安装边的位置度公差，确保生产出的铸件无需大量后续机加工即可满足装配要求，铸造成型后仅需对安装孔、导向工作面做少量精加工即可投入使用。
