多用途散装水泥运输罐体结构设计

在散装粉料公路转运场景中，卧式运输罐体是承担水泥、粉煤灰等干性粉状物料密闭输送的核心承载部件，这套罐体结构的设计完全围绕公路运输的限界要求、粉料流化卸料特性、长期重载工况的结构强度需求展开，没有冗余的装饰性结构，每一处焊缝、每一段加强筋的布置都对应实际使用中的受力与功能需求。

从实际应用场景来看，这类罐体主要匹配散装水泥运输半挂车或专用载货底盘，服务于商品混凝土搅拌站、水泥生产厂、大型基建工地之间的干性粉料转运，相比传统袋装水泥运输，密闭罐体运输能完全避免物料受潮、撒漏损耗，单趟运载量也能充分利用公路货运的载重限额，装卸环节全程采用管道气力输送，不需要人工搬运袋装物料，能大幅降低粉料转运的人力成本与物料损耗率。

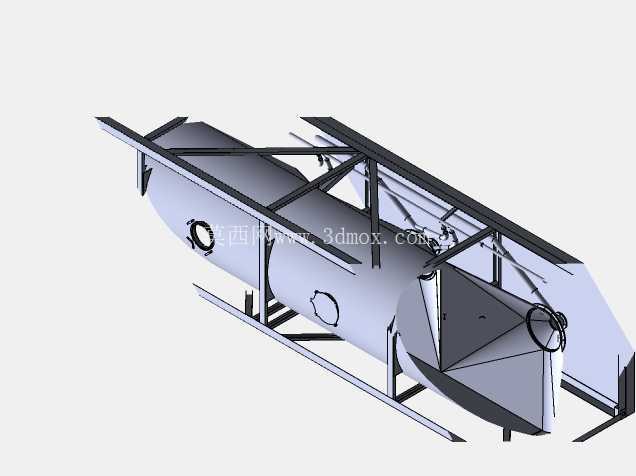

这套罐体的整体外形采用卧式圆柱筒加端部锥段的组合结构，圆柱段作为主要储料容腔，能在有限的整车外廓尺寸下最大化容积利用率，端部的斜锥段则是为了配合内部流化装置，让粉料在卸料时能依靠重力与气流推动向出料口汇集，避免罐内残留余料。罐体外部的型钢支架并非随意布置，纵向的主梁直接对接底盘的承载纵梁，将罐体满载时数十吨的载荷均匀传递到车辆底盘，横向的支撑筋则沿着筒身环向间隔布置，抵消罐内粉料对筒壁的侧压力，同时避免车辆行驶过程中罐体出现椭圆化变形，尤其是在颠簸路面行驶时，环向加强筋能大幅降低筒身焊缝处的交变应力，减少长期使用后的焊缝开裂风险。

罐体侧面开设的人孔结构，是为了后期检修内部流化装置、清理罐内结块物料预留的通道，人孔的密封结构采用快开式压合设计，能保证罐内充压卸料时的气密性，不会出现漏气泄压导致卸料效率下降的问题。端部的出料口对接外部气力输送管路，内部对应位置布置流化气板，压缩空气进入气板后会让周边粉料呈现流态化特性，顺着锥段斜面滑向出料口，配合罐内的充压环境，能将粉料通过管道输送到数十米高的储料仓内，不需要额外的提升设备。

设计过程中首先要卡准安装边界，罐体的总长度、直径必须符合公路货运车辆的外廓尺寸限值，安装支架的孔位要匹配对应底盘的纵梁间距，避免后期改装时出现孔位错位需要重新焊接的问题；罐体的重心高度经过反复校核，满载时的整车重心高度控制在安全范围内，避免车辆转弯时出现侧翻风险。筒身的壁厚选择兼顾了强度与自重，不会因为壁厚过大导致罐体自重过高挤占有效载重量，也不会因为壁厚不足导致承压时出现鼓胀变形，所有焊接位置都做了应力释放处理，避免焊接变形导致筒身圆度超差，影响内部流化装置的安装精度。

很多初次接触这类罐体设计的工程师容易忽略锥段的角度设计，锥段的倾斜角度必须大于粉料的自然安息角，才能保证没有气流辅助时粉料也能依靠重力向出料口滑动，如果角度过小，很容易出现粉料堆积在锥段无法卸出的问题，余料残留过多会直接降低实际运载效率，增加不必要的运输能耗。另外罐体顶部的进料口、护栏结构虽然在当前视图中没有完全展示，但对应位置的筒身都做了局部加强，避免人员在顶部操作时踩压板件，进料口的密封盖也采用压紧式结构，防止运输过程中雨水进入罐内导致水泥结块。

从结构建模的角度来看，这套模型完整还原了罐体的筒身拼接、支架焊接、接口布置的所有细节，没有省略关键的承载结构，不管是用于专用车改装的结构校核，还是用于相关专业的教学演示，都能清晰展示散装水泥罐体的结构逻辑，能让使用者直观理解卧式粉料罐体的设计要点，理解每一处结构对应的实际功能需求，而不是单纯的几何外形堆砌。
